A fűtőlap növeli a sütő kemence hatékonyságát

A fém főző- és fűtő-főző kályhák kétségtelenül előnyösek - tömörség. Egy ilyen egység nem fog sok helyet foglalni az otthonában vagy az ország házában. Az acél és az öntöttvas kályha hatékonyságának növelése érdekében tégla fűtési pajzsot használnak.

Hátrányai fém főző kályhák és hogyan kell őket rögzíteni

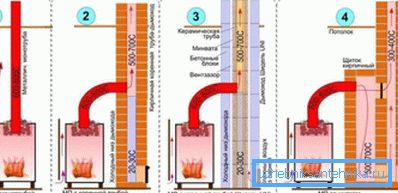

1. A fém kályha kompakt méretei hátránya - túl kicsi a levegő hőcserélő felülete.
2. Ezenkívül az égésgáz-halmazállapotú termékek nagyon magas hőmérsékleten vannak - + 300 ° -kal és még tovább. Ezért a tűzbiztonságra és a kémény szigetelésére kell gondolni.
3. Mint ismeretes, a kályha hatékonysága arányos az égési hulladék inverz hőmérsékletével. A főzéshez a főzőegységek messze vannak a termelt hőenergiától.
4. Ezen túlmenően ezek a kemencék általában rövid kéménycsatornákkal rendelkeznek. Ezért kevés energiát szívnak fel.

Figyelj! Mindezen okokból az utasítás megjegyzi, hogy az egységek maximális hővesztesége a kéményre esik, amelyen keresztül az égéstermékek légkörbe kerülnek. Vagyis a használt tüzelõanyag-fûtõkamrák hõszáma nagy hányadát "fûtik az utcát".

1. Az ilyen hőveszteségek bármilyen szempontból irracionálisak. Minimálisra kell csökkenteni őket. Az egyik leggyakoribb módja a kemence energiaveszteségének csökkentésére az, hogy a készüléket saját kezével egy fűtési pajzsmal látja el.

Mi az eszköz?

1. A szárny egy kisméretű téglafal, amely a kemencéhez kapcsolódik, amelynek belsejében kialakított kéményrendszer van..
2. Az ilyen készülékek szinte soha nem készültek tűzoltókészülékkel.. A pajzsot a kályhából eltávolított gázok miatt melegítik. Szerkezetileg a fal nem képes nagy mennyiségű hőt dobni a környezetbe.

1. Vannak bonyolultabb és kényelmesebb minták, amelyek ára magasabb. Kisebb kemencékkel vannak felszerelve. A főzőlaptól függetlenül, és például kandallóval ellátott tűzhelyekhez csatlakoztathatók.
2. A tégla jó hővezető képességgel rendelkezik, és ami a legfontosabb - magas hő kapacitás. Ha felmelegszik a tűzhely vagy a főzés, akkor több órán keresztül hőforrást jelent a helyiségben. Tehát egy téglából készült kályhát analóg lehet. Csak egyszerűbb konstruktív módon és kevesebb pénzért.

Figyelj! A fűtési és főző kemence őrrel 7/14 kW teljesítményű. Az üzemanyag elégetésekor a fal hosszú ideig kb. 1 kW-ot ad a környezetnek. Annak érdekében, hogy a szoba önállóan felmelegedjen, ez nem elegendő, de ahhoz, hogy gyorsan ne száradjon ki, elegendő energia van.

Eszközök szerkezete

A fűtőlemezek tervezése két nagy csoportra osztható: lehetnek vastagok vagy vékonyfalúak.

A falvastagságról

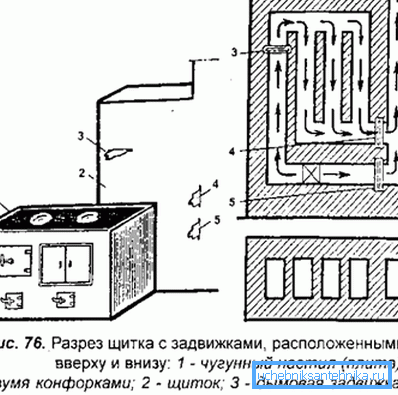

1. A vastag falú lemezeket féltégla helyezi. Előmelegíteni kell őket. Ha állandóan fűtőlapokkal ellátott főzőlapot használunk, akkor ajánlatos egy ilyen készüléket használni. Többek között a tűzbiztonság szempontjából előnyös a vastag falú szerkezetek alkalmazása.

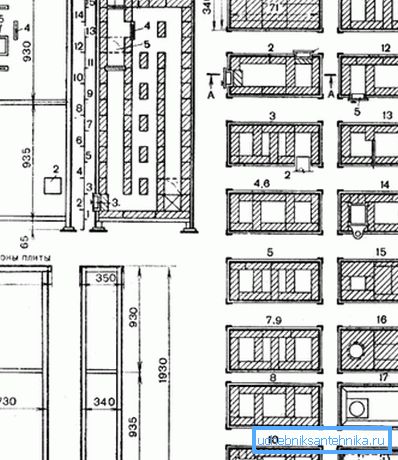

2. A vékonyfalú fűtőtestet egy tégla negyedében helyezik el. A tűzvédelmi követelményeknek való megfelelés érdekében ezek a szerkezetek gyakran fémborításúak.
3. A falak felületét vakolhatjuk, csempével csempézhetjük, vagy befejezve az ízületeket, befejeződés nélkül. A fektetés során a kemence kandallóját fűtőtesttel kell lemosni.

1. Az eszközök két üzemmódban működhetnek - télen és nyáron. Az elsőben a design teljesen felmelegszik, részben a második részben.

Figyelj! A fűtési pajzs lefektetésekor fokozott tűzvédelmi követelményeket alkalmaznak rájuk. Például az eszközt szükségképpen külön alapra kell építeni. Vízzárónak kell lennie.

Milyen tengelykapcsolót szeretne

A fűtőlemezeket saját kezűleg kell elhelyezni, figyelembe véve számos ajánlást.

1. Több racionális építés féltégla. A vékony falú szerkezetek gyorsabban melegítenek, és gyorsan lehűlnek.
2. Fektetés? A tégláknak ezenkívül meg kell felelniük a fokozott tűzbiztonsági intézkedéseknek. Tehát kívánatos az ilyen pajzsok acél burkolatokká alakítása.
3. A kipufogógázok hőmérséklete nem lehet kisebb, mint +100 °. Ellenkező esetben a kemencében a vontatás jelentősen lecsökkenhet, és a kondenzátum elkezd stabilizálódni.
4. Mint minden kemencében, a szelepekben szelepeket kell használni a beállításhoz. Egyébként hideg időben a szobák hőmérséklete nagyon gyorsan csökken.
5. A fűtési pajzs rendje vörös téglából készül. Meg kell lenniük a hézagnak, a szigeteléshez szükséges anyag résében, de ebben az esetben bármihez.
6. A falazat ragasztásához sütőhabarcsot kell használni. A cement-homok keverék nem ellenáll a magas hőmérsékletnek.

Munkatervek

A működtetés elve szerint kétféle eszköz különböztethető meg.

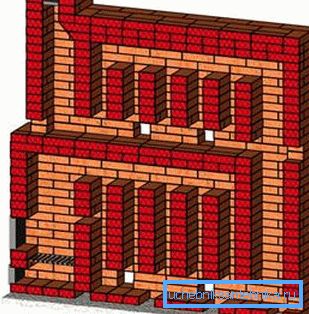

Csatorna pajzsok

1. Ezen eszköz belsejében van egyfajta kémény labirintus, amelynek ugyanaz a része.
2. Ha ilyen fűtőlemezeket helyeznek el, mind vízszintes, mind függőleges válaszfalak lehetnek.
3. Az égéstermékek falaira hermetikus energia biztosítja az egyenletes mozgás folyamatát a csatornák teljes hosszában.
4. A csővezeték típusú eszközökben a hidak gyakran megkerülik a kéményt. A válaszfalakkal elválasztják őket. Szükséges, hogy a nyári időszakban a főzőlap ne melegítse fel a szobát.

A kemencék-kandallókban nem szükséges a jumper, mert pajzsokkal vannak felszerelve a nagyobb hőátadáshoz. Az erőteljes fémegységet, például Bajorországot (14 kW teljesítményű), ilyen áthidaló nélkül nem szabad elvégezni. (Lásd még a Bioüzemanyagok kandallókhoz: jellemzők.)

Bell eszközök

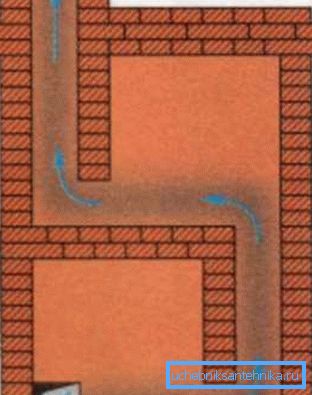

A kolpak típusú fűtőpajzs egy vagy több üregből áll, amelyek kéményekkel vannak összekötve. A csatorna kijárata és bejárata minden kupaknál jóval a sík teteje alatt van.

Miért szükséges ez? A fűtött levegő és a kemence gázok mindig felfelé áramlanak. Behatolva a kupakba, a gázok lehűlni fognak ott. Amikor felhagynak a hőségükkel, azokat a fűtött égéstermékek új részével helyettesítik, és a kéményről az utcára áramlik.

Figyelj! Nem szabad megfeledkezni arról, hogy a kétszárnyú pajzs nagyobb hőenergiát fog kapni a hulladéktermékekből, mint az egyfedéles homlokzat. Költsége ugyanaz, hiszen az anyagköltségek egyenértékűek.

Az áramköri kártya megvalósításának jellemzői

1. A téglalap alakú készülékek mellett, ha a helyiségben nincs elég hely, gyakran sarokpajzs van felszerelve. Amellett, hogy ez a design hasznos mennyiséget takarít meg, a nagyobb hőcserélő terület miatt nagyobb energiát ad.

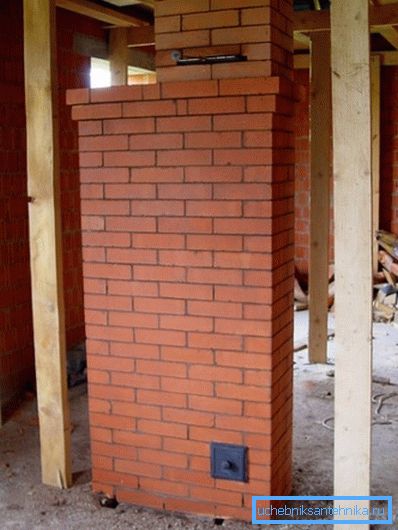

2. Ha önálló tűzhellyel ellátja a fedelet, akkor a tűzhely egy további eleméből egy teljes körű fűtőberendezéssé alakul.
3. Saját tüzelőanyag-kamrára van szükség annak érdekében, hogy a felesleges kályhát ne feledje. (Lásd még a cikket Fűtés egy magánházban tűzifa: funkciók.)

következtetés

Fűtési pajzs készítése saját kezével, jelentősen növeli a fő kemence termelékenységét, köszönhetően a helyiség jobb hőcseréjének.

Nézze meg a videót a cikkünkben, sok egyéb információt tartalmaz.
