A fűtőrendszer biztonsági szelepe - a fűtési rendszer

A fűtési rendszer kialakításánál nagyobb figyelmet kap a biztonság, különösen a független fűtés esetén. A fűtési szezon alatt a fő veszély a nyomás erőteljes növekedése, a csövek egyszerűen nem képesek ellenállni ennek. Egyszerű biztonsági berendezés telepítése megkönnyíti a rendszerben a nyomás kiegyenlítését.

A fűtési rendszer jellemzői

A fűtés minden elemét eredetileg bizonyos körülmények között üzemeltették. A folyamat során gyakran vannak olyan esetek, amikor a csövekben a nyomás drasztikusan megnő. És jó, ha a csövek ellenállnak egy ilyen tesztnek, de senki nem tudja garantálni, hogy a következő alkalommal nem lesz szivárgás, ezért a fűtőrendszer biztonsági szelepe egyszerűen pótolhatatlan.

Ami a csövekben fellépő erős nyomásnövekedést illeti, megkülönböztethető:

• túlzott vízfűtés - ha a hőmérséklet emelkedik, a víz kibővül, ami további terhelést okoz a csöveken és szelepeken;

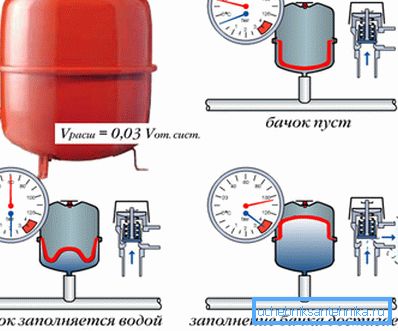

Figyelj! Részben a tágulási tartályok segítenek egy ilyen probléma megoldásában. A felesleges víz egyszerűen felhalmozódik a tartály belsejében.

• hiba a csőátmérők kiválasztásában;
• ha a fűtést a vízellátó hálózatból táplálja, és a benne lévő nyomás meghaladja ezt a számot a fűtőkörben;
• még egy rendes hőszelep a fűtéshez (amelyik a fűtőtest előtt van elhelyezve) nagyobb nyomást eredményezhet a tápcsövön. Ez leggyakrabban meleg időjárás esetén fordul elő, amikor a radiátorba áramló víz minimálisra csökken;
• a keringtető szivattyú működési zavara is az egyik oka lehet.

A biztonság biztosítása

A fűtési rendszer telepítésekor az ilyen típusú "biztonsági csoportot" használta. Ez a kifejezés számos olyan eszközre utal, amelyek lehetővé teszik a rendszer működésének felügyeletét és a hibaelhárítást.

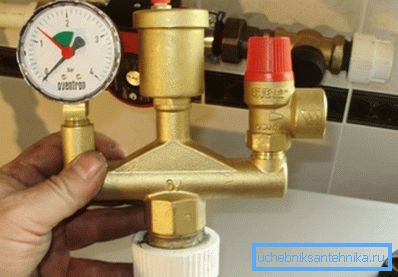

A biztonsági csoport általában a következőket tartalmazza:

• nyomásmérő;
• légtelenítő - lehetővé teszi a levegő eltávolítását a csővezetékből;
• valójában egy biztonsági szelep a fűtés számára egy olyan eszköz, amely lehetővé teszi, hogy másodpercek alatt a túlnyomást eldobja.

besorolás

Az apartmanok és a magánházak fűtési rendszerében kizárólag a folyamatosan állítható rugóeszközöket használják. A hatékonyság, a megbízhatóság és a költségek aránya - ideális lehetőség.

Általában azonban több ilyen típusú eszköz létezik:

• tavasz - ilyen készülékeknél a tekercsrúd rugózott és normálnyomásnál a szelep zárva van. Amint a nyomás elkezd növekedni, a rugó összenyomódik, és az átmenő lyuk megnő - a felesleges hőátadó közeget egy külön tartályba vagy a visszatérő részbe bocsátják;

Figyelj! A szelep kinyitásához szükséges nyomásnak legalább 10-15% -kal magasabbnak kell lennie, mint a csővezetékben lévő munkadarab.

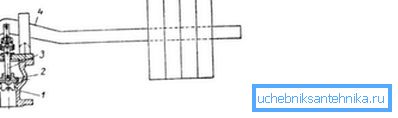

• kar típusú eszközök magas árat és rugalmas alkalmazkodási lehetőséget kínál a megnyitásához szükséges erőkifejtésnek. A terhelés a karon van, és rögzítve van rá, hogy mozogjon. A terhelés helyzetének beállítása a karon növelheti / csökkentheti a nyitni kívánt erőfeszítést.

Meg lehet említeni a besorolást és a helyreállítás mértékét és módját:

• ha a felvonó nem haladja meg a nyeregmagasság 0,05-ét, akkor az ilyen eszköz alacsony emelésnek minősül;
• a teljes emelő eszköz a kapu mozgását a nyereg magasságával egyenlő távolságban (vagy annál nagyobb mértékben) mozgatja.

A beállítás módját tekintve a fűtés visszacsapó szelepe lehet:

• sima beállítással - például egy rugós típust hozhat létre. A kapu mozgása a csővezeték nyomásától függ;
• kétlépéses beállítással - egy bizonyos küszöbértéket állít be, amely fölött egy áthaladási nyílás automatikusan teljesen megnyílik, és ez szinte azonnal megtörténik. Használt az iparban, ahol a pár másodperces veszteség súlyos következményekhez vezethet.

Visszatérési és áthidaló eszközök

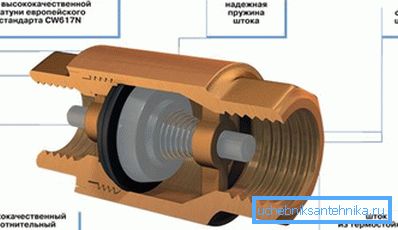

A fűtési rendszerben lévő visszacsapó szelep lehetővé teszi, hogy a hűtőközeg csak egy irányban mozogjon. Az ilyen eszköz "kiemelése" az, hogy a rugótömeges szár csak egy irányba áramlik. A menetes csatlakozásoknak köszönhetően nem nehéz.

Néha egy nyitott típusú biztosíték helyett egy bypass szelepet használnak a fűtéshez. Fő funkciója ugyanaz - a rendszerben a nyomás kiegyenlítése, de ha a nyitott opció egyszerűen lecsökkenti a felesleges hűtőfolyadékot, akkor a by-pass analóg átirányítja a vizet a fűtőkörbe.

Ha vannak a termosztátok a fűtőtestek elé, akkor a meleg időszakban lehet olyan helyzet, amikor mindegyik nagyon erősen blokkolja a víz áramlását az elemekbe. Ennek eredményeképpen a nyomócsőben a nyomás emelkedik.

Ha a kazán kimenetén egy megkerülő szelep van felszerelve, akkor egyszerűen átviszi a hűtőfolyadék egy részét a bevezető csövről a kisülőcsőre. Tehát ha egy fűtőszelepet használnak, akkor szükség van a fűtőrendszer további védelmére.

Háromutas szelepek

Az ilyen típusú készülék fő különbsége a tervezés - 1 bemenet és 2 kimenet.

Ennek a háromirányú eszköznek köszönhetően elérheti:

• a forró hűtőközeget összekeverjük a hűtött oldattal;

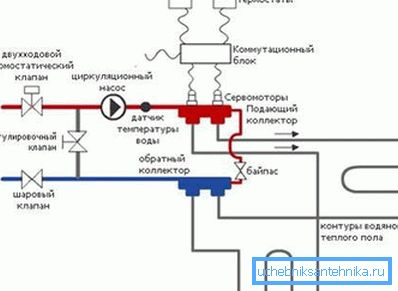

Figyelj! Erre azért van szükség, ha alacsony hőmérsékletű fűtést alkalmaznak (meleg padló). A háromutas szelep lehetővé teszi a hűtőközeg keverésének megszervezését a visszatérő csőbe való visszatérésből, és megszünteti a túl meleg vizet.

• Háromutas szelep a fűtéshez lehetővé teszi egy fűtőkör elkülönítését a másikból (ez szükségessé válhat, ha különböző hőátviteli közegeket használnak).

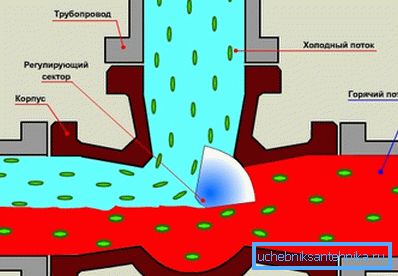

A ház belsejében vagy csappantyú vagy golyó van, amelynek forgása szabályozza a hűtőfolyadék áramát. A szobatermosztáthoz csatlakoztatott szervohajtás használható a zsalu szabályozására.

Néhány szó a telepítésről

A biztonsági csoport összes elemének telepítése kézzel történik. Biztonsági eszköz beszerelésével nem lehet gond, mivel menetes csatlakozásokat használnak. És a fő kérdés, hogy hol helyezzük ezeket az elemeket.

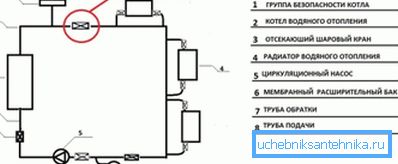

A biztonsági csoport eszközeit a kazánban lévő ellátócső területén kell elhelyezni. Egy másik finomság az, ahol telepíteni kell az elzáró szelepeket, amelyek lehetővé teszik a kazán azonnali lecsapolását hibás működés esetén.

A biztonsági csoport megfelelő telepítéséhez szükséges utasítások egy elzárószelep elhelyezését igénylik ezen eszközök egy csoportja mögött. Ebben az esetben a kazán levágása után a biztonsági szelep lehetővé teszi a túlfolyó hűtőfolyadék visszaállítását és a kazán károsodását.

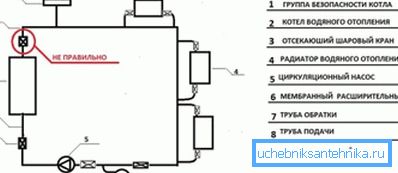

A védelmi csoport előtti elzárószelep felszerelési lehetőségei és közvetlenül az ahhoz vezető csőszakaszon hibásnak minősülnek. Ebben az esetben, ha a kazánt levágják, a biztonsági csoport is le lesz vágva, és a kazán szenvedhet.

Összegezve

A biztonsági szelep felszerelése növeli a fűtési rendszer megbízhatóságát. Ennek az egyszerű és olcsó készüléknek köszönhetően a túlnyomás túlfeszülése nem fenyegeti többé a csövek integritását, és a fűtés évekig tart.

A videó a rugós biztonsági berendezés működésének elvét mutatja.
