A fűtőtest szabályozója: tervezési jellemzők, telepítés és

Hagyományosan a fűtőtestek hőmérsékletének szabályozását rendes szelepekkel végezték. Ez azt jelenti, hogy a hűtőfolyadék-ellátó csövön egy szokásos csaptelep került beépítésre, amellyel a felmelegített víz áramlását meg lehet növelni, vagy éppen ellenkezőleg csökkenteni.

A hagyományos szelepelrendezés diagramja
Vezérlőkészlet az automatikus kazánvezérléshez

Ez a megoldás, annak egyszerű végrehajtása ellenére, volt egy nagy hátránya, a szabályozást saját kezükben végezték, szemmel tartva a mikroklímát vagy a hőmérőt.

A hagyományos szelep- és termálfej-minták összehasonlítása

A hőmérsékletparaméterek technikailag legfejlettebb és egyúttal egyszerű módja egy olyan eszköz beszerelésére, amely meghatározhatja a hűtőközeg-táplálás intenzitásának növelését vagy csökkentését.

Az ilyen eszköz egy fűtőtest fűtési szabályozó - termosztatikus fej. Ezt az eszközt olyan nevekkel is ismerik, mint egy termikus fej vagy egy termosztát, és a megadott hőmérsékleti paraméterek automatikus fenntartására szolgálnak egy adott helyiségben.

Tervezési jellemzők

Függőlegesen szerelt termosztát

A hűtőrendszeren egy modern, automatikus hőmérsékletszabályozó van felszerelve a hűtőfolyadék-ellátó csövön, és külsőleg egy kisméretű eszköz zárt esetben.

A termosztát konstruktív módon két részből áll:

  • egy szelep, amely bezárja és megnyitja a hűtőfolyadék áramlását;
  • termosztatikus elem, amely beállítja a szelep válaszintervallumát.

A ház hasonlóan van a radiátorszelep testéhez képest, de a szokásos szelep helyett egy termosztát van a testen. A termosztatikus fej felszínén a hőmérséklet-szabályoknak megfelelő átmérőt alkalmaznak. Az érettségi szintnek megfelelően beállíthatja a kívánt üzemmódot, amely automatikusan támogatódik.

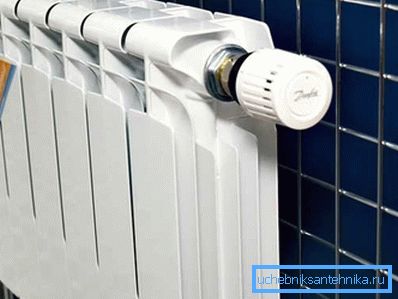

Vízszintes termosztát elrendezés

A cselekvés elve szerint a termikus fejek két kategóriába sorolhatók: mechanikus és elektronikus.

Nézzük részletesebben a módosítások eszközét.

  • A mechanikus szabályozó kialakítása az alkalmazás hatékonysága ellenére egyszerű. A készülék zárt hermetikus szerkezetű fújtatón alapul. A fújtatót olyan folyadékkal töltik meg, amely érzékeny a nyomásesésekre - folyadék vagy gáz.

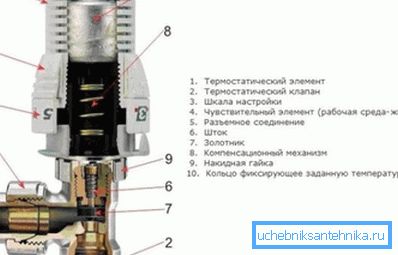

A mechanikus szabályozó eszközének rendszere

Fontos: A gázzal töltött készülékek módosításai különösen érzékenyek a környezeti hőmérséklet és nyomás változásaira. Emiatt ezeket az eszközöket fel kell szerelni azokra az elemekre, amelyek tetején nincs a ponyva előre kiálló pereme.

Amint a helyiségben a levegő hőmérséklete nő, a fúvóka által szivattyúzott közeg kibővül. Ennek eredményeképpen az elzáró szelep lezár, amely részben vagy teljesen leállítja a hűtőfolyadék áramlását az akkumulátorba.

A hűtőfolyadék intenzitásának csökkentésével az akkumulátor lehűl, és a helyiségben a levegő hőmérséklete csökken. Ennek eredményeképpen a fújtatóba szivattyúzott közeg összenyomódik, és a szelep nyitja az áramlási portot.

A készülékek megkülönböztető előnye a beállítás simasága, hiszen a folyadék érzékeny a nyomásesésekre, és egyenletesen zárja le a szelepet a hőmérséklet kiegyenlítéséhez szükséges mértékben;

  • A termosztátok elektronikus módosítása sokkal kényelmesebb lehet, és stabilabb a hőmérséklet fenntartása szempontjából.

Természetesen az elektronikai eszközök ára magasabb, mint a mechanikus szabályozók ára. De ezt a különbséget teljes mértékben igazolja az üzemeltetés egyszerűsége és az előírt hőmérsékleti paraméterek előírt szinten tartásának pontossága.

A fotó elektronikus hőfej

Az elektromos termosztát középpontja egy programozható mikroprocesszor. Ha egy mechanikus eszközt egy üzemmódra hangolunk, akkor a hét minden napjára elektromos módosításokat programozhatunk.

A hagyományos AA elemekkel rendelkező elektronikus eszközök működéséhez. A könnyű használhatóság érdekében a termosztátok egyes változataiban akkumulátor-töltésérzékelő van.

E különbségeken kívül a következő megkülönböztető jegyeket is megjegyezzük:

  • A modern termosztátok közvetlenül vagy szögletes kivitelben készülhetnek. Az egyik vagy másik módosítás megválasztása az egyszerűség és a beépítési munka hatékonysága tekintetében releváns;
  • A szabályozókat a szelep átfolyásának eltérő keresztmetszetével gyártják. Emiatt lehetőség van modellek kiválasztására egycsöves és kétcsöves rendszerek rendezésére;
  • A szabályozók távoli vagy integrált érzékelőkkel készülnek. Egy adott modell kiválasztását a radiátor és a beépítési hely tervezési jellemzői határozzák meg.

Melyik termosztát jobb

A szabályozó szokatlan helyzete az öntöttvas elemrészen

Próbáljuk kitalálni, hogy melyik termikus fej választja ki, hogy a radiátorok beállítása egyszerű és hatékony legyen.

Melyik készüléket választani - folyadék vagy gázzal töltött fújtatóval?

Rendszerint a szaküzletek ebben az alkalomban eladóknak nincs egyhangú véleményük, mivel mindkét módosítás jellemző előnyökkel jár.

  • A gázzal töltött fújtató szabályzóit az érzékelőelem nagyobb válaszadása különbözteti meg a helyiség légnyomásának változásaival szemben;
  • A folyékony típusú módosítások nem olyan gyorsak, de válaszuk pontosabb.

Közvetlenül megjegyezzük, hogy a fújtatóba szivattyúzott közeg típusa nem befolyásolja a készülék megbízhatóságát és tartósságát.

Melyik eszközt választani - beépített vagy távérzékelővel?

  1. A beépített érzékelővel ellátott termosztatikus elemeket úgy kell felszerelni, hogy körülötte szabad levegőáramlást biztosítsanak. Ha ezt a szabályt elhanyagolják, a készüléket az akkumulátornak köszönhetően felmelegítik, ami viszont hibás riasztást eredményez;

Fontos: A szabályozó túlmelegedésének elkerülése érdekében az érzékelő vízszintesen van felszerelve.

  1. A távérzékelővel ellátott termosztatikus elemek a következő esetekben kerülnek telepítésre:
    • ha a vezetőél a radiátor elülső felületén túlnyúlik;
    • ha az ablakpárna közelebb van az akkumulátorhoz 100 mm-nél kisebb távolságra;
    • ha a radiátor egy résszel van felszerelve;
    • ha a fűtőelem mélysége meghaladja a 160 mm-t;
    • ha a termosztát működés közben vastag függönnyel van ellátva.

    Szabályozók telepítése

    A szerelés állítható kulcs segítségével történik.

    Mielőtt eldönti a szerelési munkák sorrendjét, derítse ki, hogyan befolyásolja a függönyök közelsége a szabályozók helyét:

    • Az akkumulátort lezárva, termosztáttal, nagy függönyökkel vagy dekoratív képernyővel ellátva elkülönítjük a fűtést a helyiség többi részétől.. Ennek következtében a szabályozó nem a helyiségben a levegő hőmérsékletének változása, hanem az elem és a függöny közötti levegőáramlás hatására következett be;
    • Természetesen a levegő ebben a résben gyorsabban felmelegszik, mint a helyiség többi részén, ezért a termosztát nem fog megfelelően működni.. Ezért a telepítés helyének kiválasztásakor megpróbálunk olyan rendszert találni, ahol a fűtő és a szabályozó elem különösen nyitva áll.

    A telepítési utasítás egyszerű. A szeleptest az akkumulátor bemenetére van szerelve. A szelepen egy nyíl látható, amely jelzi a hűtőfolyadék áramlási irányát. A szelep felszerelése során úgy helyezkedik el, hogy a nyíl az akkumulátor felé mutat.

    A szelep felszerelése az érzékelővel nem igényel semmilyen speciális szerszámot elegendően állítható csavarkulcson.

    Az eszköz beállítása a modelltől függően változhat. Azonban a legtöbb eszköz megengedi a + 10 ° C és + 25 ° C közötti hőmérsékletek beállítását.

    A mechanikus termosztátok többségében a beállítás folyamán nem egy adott hőmérsékletet állít be, hanem a hőmérsékletnek megfelelő üzemmódot. A módok listája megtalálható a felhasználói kézikönyvben, amely a megvásárolt termosztáthoz van csatlakoztatva.

    következtetés

    Annak ellenére, hogy a piac számos szabályozóval rendelkezik, a legjobb megoldás a fűtési rendszer kényelmes működéséhez termosztát.

    A statisztikák szerint az elektromos hőfej helyes beszerelése önálló rendszer működtetésénél akár 20-30% energiát takaríthat meg. Sőt, minden szobában ugyanolyan hőmérséklet garantálja a kényelmet és a kényelmet.

    Kérdése van? További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
