A fűtőtest típusai: az anyagok kiválasztása, a telepítés
Milyen típusú fűtőtesteket használnak jelenleg? Meg kell ismerkednünk a fűtőkészülékek, a műszaki megoldások gyártásánál alkalmazott anyagokkal, és meg kell tudniuk, hogyan hatnak a fűtés hatékonyságára.
anyagok
Vízmelegítés
Elkezdtük egy rövid áttekintést a felhasznált anyagokról a hőátadó folyadékkal működő rendszerekben.
Az összes rájuk tervezett fűtőtest a fém: a polimerek és a kerámiák nem rendelkeznek a hidrosztatikus nyomással szembeni ellenállással és nem elegendő hővezető képességgel.

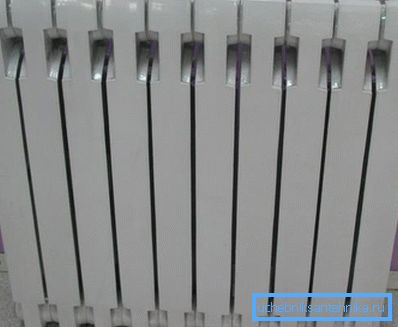

- Öntöttvas amelyet több mint egy évszázadon keresztül fűtőelemek gyártására használnak. Fő előnyei alacsony költség és korrózióállóság; a hátrányok nagyon mérsékelt hővezető képességet és alacsony mechanikai szilárdságot írnak le. Minden öntöttvas elemet nagy tömeg és nagy belső térfogattal jellemeznek;
Megjegyzés: a gyakorlati oldalon ezek a tulajdonságok biztosítják a kontúr működtetésének tehetetlenségét. Egyszerűen - melegítés után lassan lehűl, ami kétségtelenül előnyös egy ritkán olvadt, szilárd tüzelőanyaggal működő kazánrendszerben.
- Acélhoz ugyanolyan nyomasztóan jellemzi az alacsony hővezetőképesség és a legnagyobb mechanikai szilárdság. A korrózió, az öntöttvastól eltérően, érzékeny; a rozsda problémáját megoldja a réteggel szemben ellenálló bevonatok használata vagy egyszerűen vízzel folyamatosan töltött kontúr;
- Az alumínium méltósága - magas termikus vezetőképesség viszonylag mérsékelt mechanikai szilárdsággal. A hővezető képesség lehetővé teszi a szalagok belső térfogatának csökkentését, kompenzálva ezzel a nagyméretű lamellák miatt. Az alumínium elemek gyorsan felmelegednek és gyorsan lehűlnek; ajánlott csak autonóm fűtőkörökben használni;
- A réz hővezetőképessége kétszer akkora, mint az alumínium, nyolcszor nagyobb az acélnál és az öntöttvasnál. Azonban a fém viszonylag magas ára korlátozza használatát fűtőberendezések előállítására; leggyakrabban az egyesített réz-alumínium konvektorok összetételében megtalálható. A hűtőfolyadékkal ellátott rézcső alumínium bordákkal van ellátva, ami lehetővé teszi a hőátadáshoz, hogy összehasonlítható legyen az egész rézelemmel, sokkal alacsonyabb áron;
- Egy másik kombinált megoldás kétfémes. (alumínium-acél) radiátorok. Az acél mag nagy szakítószilárdságot biztosít, és az alumínium bordák növelik a hőátadást.
Itt találhatók a szabványos (500 milliméteres) középső távolságok a kollektorok középpontjainak megközelítő műszaki jellemzői:
Szekció anyaga | Maximális üzemi nyomás, légkör | Maximális üzemi hőmérséklet, C | Specifikus hőátadás 90 ° C / W / szekcióban |
Öntöttvas | 9-12 | 110-130 | 140-160 |
acél | 25 | 150 | 80-120 |
alumínium | 12-16 | 110-120 | 190-210 |
Bimetál (acél és alumínium) | 25-100 | 120-150 | 180-200 |
Elektromos fűtés
Mik azok az elektromos radiátorok?

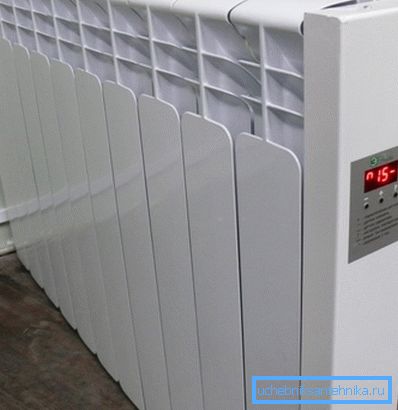

- Folyékony elektromos radiátorok - ez csak a szekcionált alumínium elemek módosítása. Rendszerint alacsony teljesítményű fűtőelemekkel, termosztáttal vannak ellátva, és nem fagyasztó hűtőfolyadékkal (propilénglikol vagy fagyásgátló) vannak feltöltve, majd könnyű szívvel reklámozzák őket gazdaságos fűtőberendezésekként;
Fontos: az elektromos fűtőerő hőteljesítménye pontosan megegyezik az elektromos árammal. Ez közvetlenül az energiatakarékosság törvényéből következik, és attól a ténytől, hogy az elektromos radiátor nem végez fizikai munkát (vagyis nem mozog a tömegben a gravitációs vektorral szemben). Ha igen, akkor ez nem gazdaságosabb, mint egy fűtőkazán és egy hagyományos alumínium elem kombinációja.
- Az inverteres fűtőtestek speciálisan elektromos radiátorok. A különbség az, hogy egy különálló eszköz vagy áramkör több alumínium elemet tartalmaz egy olyan akkumulátorral, amely autonóm működést biztosít, egy invertert, amely 12 volt egyenáramot 220 AC-re, és egy szabályozót, amely felelős az áramellátási módokért. Tekintettel a korlátozott erőforrásra és a nagyteljesítményű akkumulátorok magas költségeire, a szerző a szerző szempontjából meglehetősen furcsa;
- Az infravörös fűtőtestek gyakran egy alacsony hőmérsékletű fűtőtekercs és egy fém (acél vagy alumínium) dekorációs panel kombinációjából állnak. Az infravörös jelzést arra hívják fel, hogy a hő jelentős részét hősugárzásnak adja át;
- A kerámia fűtőtestek egyfajta infravörös panelek, amelyek homlokzati felülete kerámia gránitból készül. A spirálhangszereknél a különbség csak a felület egy kicsit egyenletesebb melegítésén és vonzóbb megjelenésén alapul.
Meglepő módon az infravörös fűtőkészülékek gazdaságos hőforrásként való elhelyezkedésének néhány oka van:
- A személy bőrének infravörös sugárzásával történő fűtése egy szubjektíve kényelmes belső hőmérsékletet néhány fokkal lefelé mozog. Az infravörös panelek által hevített helyiségben általában 15-16 fokot tartanak fenn, ami lehetővé teszi a hőszivárgás csökkentését az épületburkolaton keresztül;
- Ugyanaz a sugárzás emeli a padlót, és általában a vízszintes és függőleges felületeket a szoba alsó részében, ami enyhén elosztja a helyiség levegőjének hőmérsékletét: maximálisan nem a mennyezet felett, mint a konvekciós fűtésnél, hanem a padló felett. Így ismét alacsonyabb veszteségek a mennyezeten keresztül.
Felszerelési módszer
A hagyományos elemek közé tartoznak a falra szerelhető konzolok vagy konzolos konzolok.
Ez azonban nem az egyetlen lehetőség.
- A kültéri szüreti fűtőtestek rendszerint hatalmas lábakkal díszítő öntöttvas termékek. Nemcsak gyönyörűek, de lehetővé teszik a helyiségek hőszigetelését gipszkartonból vagy habbetonból is.
Azonban: bármilyen típusú radiátorok padló szerelése könnyen elvégezhető a tartószerkezetek jelenlétével. Valójában a szerelési útmutató lecsökkent, hogy rögzítse a konzolokat a padlóra horgony csavarokkal; maga a telepítés azonos a fali opcióval.
- A Vnutripolnye vagy a beépített fűtőtestek a kész padló szintje alá esnek - az esztrich vagy a fa padló alatt. Mivel a magasságuk korlátozott, az eszközök fő követelménye a maximális hőátadás, minimális méretekkel. Ezt réz (vagy rézcsövek alumínium lamellákkal) alkalmazásával érik el, és kis sebességű ventilátorokat telepítenek a ventilátorra.
Form factor
A szokásos szekcionált akkumulátorokkal együtt számos más típusú fűtőtest is megtalálható.

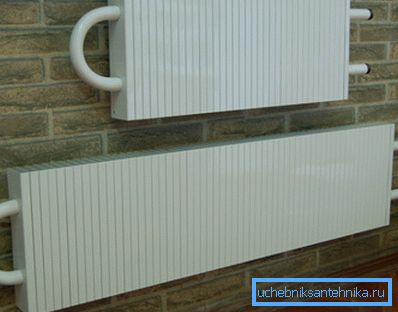

konvektorok
E név alatt általában rejtett tekercs, növekvő hőátadó bordázattal. A konvektor felszerelhető dekoratív képernyővel és légterelővel a hőátadás beállításához. A készülék fő előnye a nagy mechanikai szilárdság; a hőátadást az anyag és a bordák területe határozza meg.
lemezek
A lamelláris vékony radiátorok két kovácsolt acéllemez hegesztésével készülnek. A hűtőközeg mozgása a köztük lévő járatokon, sőt, fűtést biztosít.
A lamellás elemek legfontosabb előnye - a tömörség: szinte a helyiséget nem veszi igénybe. A fő hátrány korlátozott erőforrás korróziógátló bevonat hiányában: a belföldi szovjet gyártmányú radiátorlemezek már nem több mint 7 éve szolgáltattak.
cső alakú

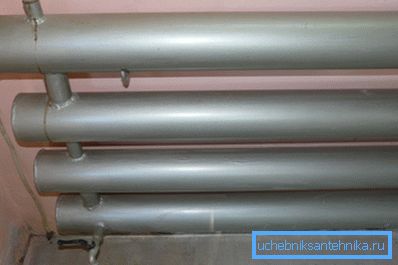

A csőacél elemek lehetnek szekcionált vagy teljesen hegesztettek. Az ilyen típusú vízszintes fűtőtesteket (regisztereket) gyakran használják garázsok, műhelyek, raktárak és más nem lakáscélú helyiségek fűtésére. Az acél alacsony hővezető képességét kompenzálja a szelvények nagy kiterjedése.
lambéria

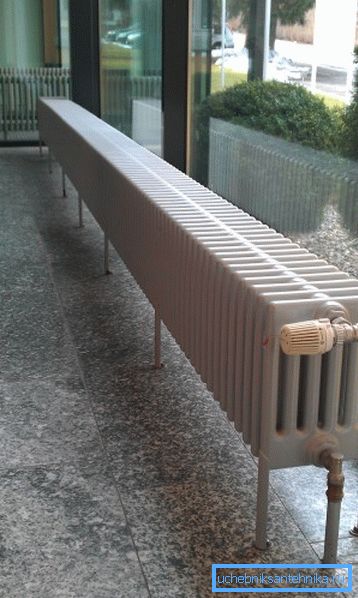

Az alaplemez radiátorra jellemző a minimális magasság, nagy hosszúságú és a padlószintű felszerelés. Hasznos hőfüggöny kialakítása panorámaablakok alatt vagy fagyasztó fal mentén.
Ezenkívül: az alaptest akkumulátorának köszönhetően bármelyik irodabútor megtalálható a fal mentén.
függőleges
Az előző megoldás teljesen ellentétes a nagy (800 - 2400 mm) magasságú fűtőberendezésekkel. Ezek előnyösek, ahol a falak alakja vagy a bútorok elhelyezkedése korlátozza a hagyományos hosszabb elemek használatát. Az anyag szerepe számukra lehet alumínium, acél vagy ezek kombinációja.
következtetés
Reméljük, hogy miniatűr és messze a teljes körű áttekintés segít a tisztelt olvasónak abban, hogy otthonuk legjobb megoldását választja. Tudjon meg többet a modern fűtési berendezésekről, amely lehetővé teszi a videó ebben a cikkben. Sok szerencsét!
