A fűtőtestben lévő víz mennyisége: dokumentáció és átlagos

A hűtőfolyadék mennyisége a radiátorok belsejében sokak számára absztrakt érték. A folyadék térfogata befolyásolja a fűtési rendszer tehetetlenségét, a felmelegedési időt és a kazán működési módját. A fűtési rendszer bármely részének vízmennyiségének kiszámításának lehetősége lehetővé teszi, hogy pontosabban válassza ki a berendezés többi részét (kazán, keringtető szivattyú stb.).

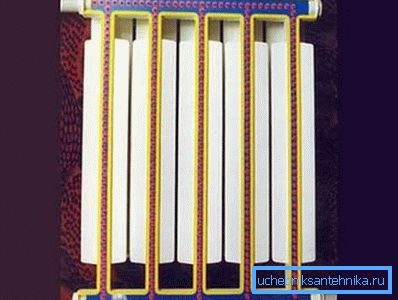

Akkumulátor a vágásban

Mit kell tudnia az akkumulátorban lévő víz mennyiségéről

Tipikusan a radiátorok figyelik a fűtési szezon kezdetére vagy végére vagy az általános tisztítás során. Ugyanakkor az emberi lényben előforduló létfontosságú folyamatok, amelyekért a hűtőfolyadék felelős - leggyakrabban víz. Tud róla, van-e információ arról, hogy mennyi a folyadék mennyire illeszkedik egy akkumulátorhoz?

A

Kiderül, hogy ez nem az egyetlen ok:

  • ne "súlyozzák" a fűtőtestet, mivel az öntöttvas radiátoros fűtésben lévő víz mennyisége megnöveli a már meglévő súlyát;
  • Egy adott kazánteljesítményű fűtőrendszer telepítéséhez a hűtőközeg teljes mennyiségének kiszámítása szükséges, beleértve a radiátorokat is;
  • tudván, hogy az akkumulátorban a hűtőfolyadék mennyisége a fűtési rendszer 10-12% -a - minden elem, cső és kazán a "száraz";
  • a tágulási tartály kiválasztásakor;
A tágulási tartály térfogatának meg kell egyeznie a rendszer hűtőfolyadék mennyiségével
  • hogy ne fűtsön túlságosan koncentrált fagyálló anyaggal, melyet bizonyos mennyiségű vízzel öntünk;
  • a természetes / kényszerített keringetéshez optimális akkumulátort választanak ki - nagy az első esetben, és nincs különbség a másodikban.

Erőszakos kezdeményezés

A központi fűtésű panelházban nem szükséges foglalkozni olyan kérdésekkel, mint a hűtőrendszerrel való töltés, ez a lakó- és kommunális szolgáltatások egyházmegyéje. De a kastély vagy a dacha gondozása óriási felelősség, amely teljesen a vállán fekszik. Az idő és a pénz megtakarításának lehetősége arra készteti a tulajdonosokat, hogy saját kezükben fenntartsák a termikus kommunikációt, néha nem szabványos módszerekkel.

A fényképezés során ellenőrizze az akkumulátor teljesítményét

Például a központosított vízellátás hiánya a természetes források - kutak, kutak, tavak használatát kényszeríti.

Annak érdekében, hogy pontosan tudjuk meg a szükséges folyadékmennyiséget, előzetesen meg kell számolni, hogy az összes kompozit fűtési rendszerben mekkora részét fogják felvenni:

  • kazán,
  • csövek;
  • radiátorok.

Dokumentációval dolgozunk

A választ arra a kérdésre, hogy mennyi víz áramlik az "A" csövön, vagy inkább ott kell lennie, általában a radiátor és a kazán műszaki adatlapjában található. A csövekkel kicsit nehezebb, de nem halálos - belső átmérőjük ismeretében, honlapunkon részletes táblázatot talál a vízmennyiség liter / köbméterenként lineáris méterenként. Ugyanez mondható el az üzemanyag kazán vagy akkumulátorok mennyiségéről.

A csövek belső térfogatára vonatkozó adatok

A csővezeték minden egyes mérőjének teljességével ismerkedjen meg a hővezető elemi táblaszám teljes "csöves" térfogatával, szorozva a mérőórák számával. Ehhez nem szükséges a kazettán átméretezni az egész házat, de használja a projekttervet és a vonalzót.

Figyelj! Az interneten egy fűtőtest vízmennyiségének táblázata még kényelmesebbnek tűnik. Összehasonlíthatja a különböző anyagokból származó radiátorok kapacitását, ami lehetőséget ad a megfelelő opció kiválasztására.

A víz mennyisége nem függ a radiátor típusától

Az alábbi táblázat azt mutatja, hogy a vízmennyiség a bimetál radiátor és az alumínium egy részén azonos. Tehát az anyag nem számít, a legfontosabb dolog a fűtés mérete.

A házon belüli nem állandó lakóhellyel rendelkezőknek a fagyásgátlót kell használniuk. Mivel ez az öröm nem olcsó (a 10 liter háztartási propilénglikol "Coziness technology" ára elérheti az ezer rubelt), meg kell tudni a pontos mennyiségét a fagyasztásról. Miután meghatározta a fűtési rendszer szélsőséges negatív küszöbértékét, az anyagokat bizonyos arányban összekeverik.

Figyelj! Ne fagyálló legyen a horganyzott csövekből álló fűtőrendszerhez.

A fagyás csökkenti a folyadék fagyáspontját

Átlagos csalólap

A panel típusú fűtésű acél radiátorok vízmennyiségét meghatározó átlagos adatok a következők:

  • a Demrad modell, a Thermogross 11 típus minden 10 cm hosszúságban 0,25 liter hűtőfolyadékot tartalmazott;
  • A 22 típusú hasonló modelleknél ez a szám 0,5 literre nő a szűk hosszon.

A különböző típusú modellek jó régi "öntöttvasának" minden része a következő kapacitással rendelkezik:

  • MS 140-1,11-1,45 l (5,7-1,1 kg);
  • Világkupa 1 - 0,66-0,9 l s;
  • Világkupa 2 - 0,7-0,95 l;
  • Világkupa 3 - 0,155-0,246 l;
  • Konner Modern - 0,12-0,15 liter (3,5 kg).

Figyelj! Láthatja, hogy a hagyományos MS 140 hogyan különbözik a kínai Konner súlyától, amelyet figyelembe kell venni, ha van egy padlómodell.

De annyi van benne az alumínium szakaszban

Ha az akkumulátora egy bonyolult szerzői dolog, a kötet nehézségeinek megismerése nehéz, de lehetséges. Például egy acél csőszerű típusú radiátor vízmennyiségét egyszerűen egyszerűen kiszámítjuk - egy lyukat egy dugóval lezárunk, és a második lépcsőn keresztül vizet öntünk.

Figyelj! Jelölje meg az azonnal vagy később feltöltött folyadék mennyiségét, amikor a tartályt egy vödörbe / fürdőbe tölti. Ez a számítási módszer a radiátorra alkalmazható bármilyen összetettség nélküli dokumentum nélkül.

A falfűtési kazán hőcserélőit átlagosan 3-6 literre helyezzük, padló és parapet kivitelben - 10 és 30 liter víz között. Tehát, miután megtudta a hűtőfolyadék mennyiségét minden sarkában, amelyhez eléri, felelős műveletet hajthat végre - a tágulási tartály térfogatának kiszámításához. Attól függ, hogy az optimális nyomás a rendszerben és a kívánt hűtőfolyadék térfogata.

A tágulási tartály működésének elve

A számítási utasítás egy egyszerű képlet használatát feltételezi:

(Vс * К) / D = VB, ahol

  • Vss - a hűtőfolyadék mennyisége a fűtési rendszerben (az előzőekben említettek szerint - radiátorok + csövek + kazán hőcserélők);
  • K - a hűtőközeg kitágulási együtthatója (vízben 4%, ezért a képletben 1,04);
  • D - tartály tágulási hatékonysága;
  • Vb a tágulási tartály kapacitása.

Lehetőség van a hűtőfolyadék térfogatának megállapítására radiátorokon vagy csöveken belül, amely közel van a valós értékhez a kazán teljesítményén alapuló képlet alapján:

x kW * 15 = VS, ahol

  • kW - kazán teljesítmény;
  • 15. ábra - a liter vízmennyiség 1 kW energia előállításához;
  • VS - teljes rendszer kapacitás.

Összegezve

Az alapelv kisebb, mint a fűtési rendszerekben az ellenkező, mivel a rendszer légáteresztése hideg elemeket jelent. A fűtési rendszer egyes szerkezeti elemeinek térfogatának kiszámítása táblázatok vagy kísérletezés alapján a hőfogyasztás értelmesebbé és élvezetesebbé válik. Egy különálló töredék javítása vagy cseréje már nem titkos, hét pecsét.

A cikk videója bemutatja a hűtőfolyadéknak a fűtési rendszerbe történő öntését.
