A fűtőtestek kiszámítása: a hőenergia szükségessége és a

A cikk témája egy lakóházban vagy magánházban lévő fűtőtestek kiszámítása. Meg kell derítenünk, hogy hogyan kell kiszámítani a helyiség szükségességét a fűtésben, és hogy a fűtőkészülékek szakaszának milyen termikus kapacitása kell.

Hőigény

Nyilvánvaló okokból a radiátorok számának kiszámítása a hőigény becslésével kezdődik. Az építők általában meglehetősen komplex rendszereket alkalmaznak, amelyek figyelembe veszik a falak hőellenállását, a leghidegebb öt napos hőmérsékletet és sok más tényezőt. Azonban nem fogunk összetett formulák vadon megyünk és megismerkedünk a legegyszerűbb módszerekkel.

Területbecslés

A terület egyszerű számítása megbízható eredményt ad akkor, ha egy szovjet építmény lakóházának lakásáról beszélünk valahol Közép-Oroszországban. Magántulajdonban a padló magasságának jelentős változása miatt nem alkalmas: a paraméter változása befolyásolja a fűtési rendszer által felmelegített levegő mennyiségét és azon falak területét, amelyeken keresztül a ház hőtermelést veszít.

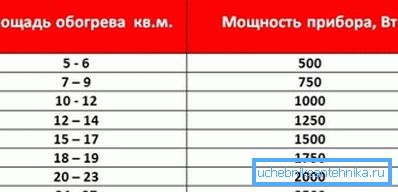

A radiátorok hőteljesítményének kiszámítása a fűtött tér területének egyszerű elosztásával történik 10: egy kilowatt hő lehetővé teszi a 10 négyzetméteres terület felmelegítését.

Példaként említsük meg, hogy hőségre van szükség egy 59 nm-es kétszobás lakásban.

Fűtött szobák - 20 méteres terem, 18 méteres hálószoba és 8 méteres konyha.

1. A fűtőberendezések összes hőteljesítményének nyilvánvalóan 59/10 = 5,9 kW.
2. Ezt a teljesítményt a szobák 20: 18: 8 arányban kell felosztani. Miért nem használjuk a fűtőtestek egyszerű számítását az egyes helyszíneken? Igen, mivel az elemeknek nem csak ezeket a szobákat kell melegíteniük, hanem a fürdőszobát és a folyosót is, ahol nincsenek fűtőkészülékek. Egy egyszerű egyenlet megoldásával 2,5 kW, 2,4 KW és 1 KW radiátor teljesítményt kapunk.

Nuance: mivel a konyha elegendő saját hőforrással rendelkezik (legalábbis a tűzhely és a hűtőszekrény hőcserélője), mivel a fűtési hőteljesítmény általában kisebb, mint a helyiségeknél - 0,6-0,8 KW / 10 m2.

Becsült mennyiség szerint

Egy kicsit bonyolultabb a radiátorok teljesítményének kiszámítása a helyiség térfogata alapján.

Ez a számítási séma magában a légmennyiségen kívül számos további paramétert is figyelembe vesz:

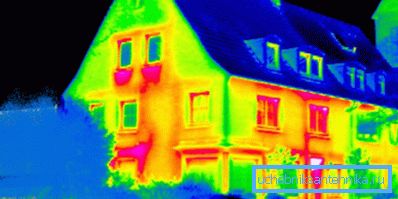

• Az ajtók és ablakok jelenléte. Rendszerint több hő veszik el őket, mint egy üres falon keresztül.

• A helyiségek típusa (apartman lakóházban vagy magánházban). A második esetben a fűtött helyiségnek nagy része van az utcai közös zárt épületekkel, ami növeli a hőveszteséget.

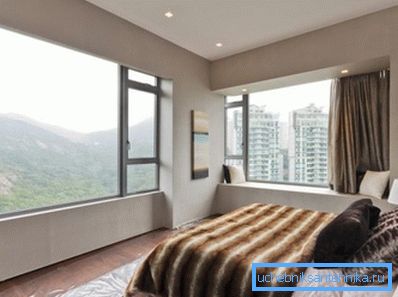

• Abban az esetben, egy lakás - a helyét a házban. A saroklakásnak legalább két közös falai vannak az utcán.
• Végül a számítási képlet figyelembe veszi az ország régiói klimatikus jellemzőit. Nyilván Yakutszkban a hőigény nagyobb lesz, mint Szocsiban.

Tehát hogyan lehet kiszámítani a fűtési teljesítményt köbméter kapacitással?

1. Az alapérték 40 wattot tartalmaz a fűtött térfogat köbméterenként.
2. Lakóépületben lévő saroklakások esetében az 1,2 - 1,3-os együtthatókat kell használni (attól függően, hogy az utcán gyakori falak vannak-e). Egy magánház esetében az együttható egyenlő 1,5-es értékkel: ahogyan emlékszünk rá, akkor minden falon, padlón és tetőn keresztül veszít hő.

1. A szorzás eredményéhez minden ablakhoz hozzáadunk 100 wattot, és 200-at minden utca felé vezető ajtóhoz.
2. Az így kapott értéket meg kell szorozni a regionális együtthatóval:

Számítsuk ki a radiátorok - radiátor, konvektor, regiszter vagy bármely más típusú fűtőberendezés hőátadását - a következő feltételek mellett:

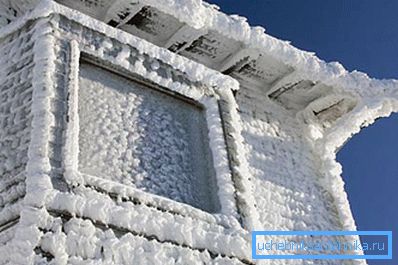

• A fűtött szoba egy privát ház a Verkhoyanskban (az átlagos januári hőmérséklet -45,4 ° C, a legalacsonyabb -67,6 ° C) 12x6 méteres magassággal, 3,2 méter magas mennyezettel.

• A ház két ajtóval és négy ablakkal rendelkezik.

Kezdjük

1. A fűtött térfogat egyenlő lesz 12 * 6 * 3,2 = 230 m3 (kerekítéssel).
2. A hőteljesítmény alapértéke 40 * 230 = 9200 watt.
3. Mivel ez egy magánház, az épületburkolaton átívelő hőszivárgás arra kényszerít bennünket, hogy az eredmény 1,5-szeresével megszorozzuk. 9200 * 1,5 = 13800 watt.
4. Az ablakok és ajtók súlyosbítják a helyzetet: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Végül az éghajlati zóna saját beállításokat is végez: 14600 * 2 = 29200 watt.

Érdekes módon: egy tipikus online számológép a radiátorok kiszámításához nem teszi lehetővé a minimális utcai hőmérsékletet -30 - -35 ° C alatt. Ennek megfelelően felméri, hogy hőtermelésünket az általunk elért eredmény közel felében értékeljük.

radiátorok

típusok

Először ismerkedjünk meg a fűtési rendszerekben használt fűtőtestekkel és azok legfontosabb jellemzőivel.

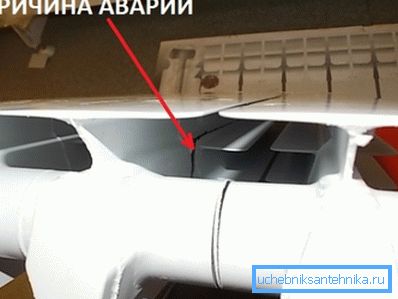

• Alumínium elemek - a legnépszerűbb megoldás független fűtési rendszerekhez. Fő előnyük meglehetősen szerény ár (250 rubel / szakasz); a hátrányokat meglehetősen feltételesen az alacsony hőteljesítmény és a belső nyomás mérsékelt ellenállása (legfeljebb 10-16 atmoszféra) okozhatja.

Nuance: az alumínium egy galván párot alkot rézzel. Alumínium radiátorok nem használhatók ugyanabban az áramkörben rézcsövekkel: a fémek között fellépő gyenge áramlás hozzájárul a gyorsított korrózióhoz.

• Az öntöttvas csekély mértékben különbözik az alumíniumtól a hidraulikus nyomás ellen (ugyanolyan 10-16 atmoszféra); de sokkal nagyobb hőkapacitása van. A fűtési rendszer termikus tehetetlensége rendkívül hasznos a szilárd tüzelőanyaggal működő kazán működéséhez, időszakos öntözéssel.

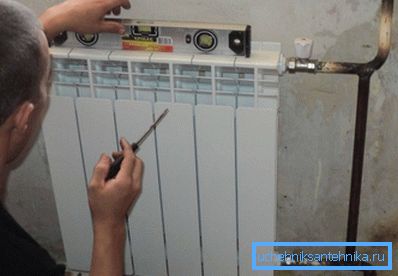

• Az acélelemek meghatározó tulajdonsága a legnagyobb erő. Lehetővé teszi, hogy ezeket a fűtőtesteket minden központi fűtési rendszerben használják: a hőmérséklet és a nyomás túlfeszültség teljesen biztonságos az összes hegesztett konstrukció számára.

Az acél radiátor hátrányai közé tartozik az anyag mérsékelt hővezető képessége, ami szinte értelmetlenvé teszi a finnelést: a bordák végei mindig jóval hidegebbek, mint a hűtőfolyadék.

• A bimetallikus radiátorok teljesen megoldják ezt a problémát.. A szakasz acél magja biztosítja a szakítószilárdságát, és az alumínium héj nagy áteresztőképességű területet biztosít nagy hővezető képességgel. Ez a fajta elem egy közelmúltbeli találat a lakás tulajdonosai központi fűtés.

Nuance: amikor egy központi fűtőrendszert telepítenek a saját kezével, és bimetallikus radiátorral vannak felszerelve, jobb, ha nem fém-polimer vagy műanyag acélcsöveket választanak. Mi az oka az utasításnak - könnyű megérteni: mi az a pont, amellyel az 50 kgf / cm2-es túlnyomással képes akkumulátorok összeállíthatók, ha a tápvezeték már 15-kor megszakad?

A hőátadás jellemző értékei

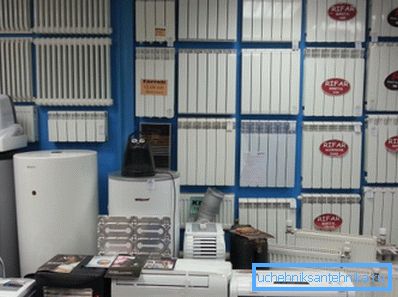

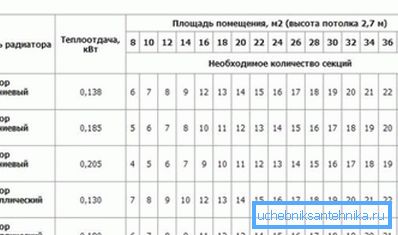

Egy adott helyiség fűtőtest kapacitásának kiszámítása után számolni kell a szakaszok számát. Nyilvánvaló, hogy ehhez tudnia kell a fő paramétert - az egyik szakasz hőátadását.

Pontos értékek mindig megtalálhatók a fűtőberendezés mellékelt dokumentációjában vagy a gyártó honlapján.

Jellemző: a legtöbb termék a piacon a következő:

• A szabványos méretű öntöttvas (500 mm-es középső távolság a mellbimbókon) kb. 160 watt hőmennyiséget szabadít fel.
• A bimetál radiátorok kiszámítása a 180 wattos szakasz hőátadásából indulhat ki.
• Az alumínium fűtési radiátorok kiszámítását általában 200 wattos érték alapján végzik el.

Így a mi Verkhoyansk házunkhoz 29,200 / 200 = 146 alumínium részre van szükségünk.

Mint mindig, számos árnyalat van.

1. A gyártók jelzik a hőáramlás értékeit a hűtőközeg hőmérsékletén, 90 ° C-kal egyenlő. A tényleges értékek általában alacsonyabbak.

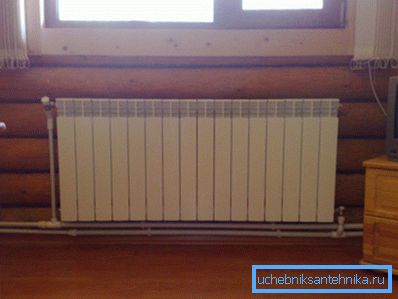

2. A hosszú szekcionált fűtőelem egyoldalú csatlakoztatásával az utolsó szakaszok mindig hidegebbek lesznek, mint az első. A 10 vagy több részen lévő radiátor jobban csatlakozik a két oldalról; így a hűtőfolyadék-vezetéket a kollektorok teljes hosszában biztosítjuk. Ezenkívül ebben az esetben az elemet nem kell mosni.

1. Az acél radiátorok kiszámítása egyszerűen azért van problémás, mert nincsenek szakaszok, és a méretek modelltől a modellig terjednek. Az eszköz hõteljesítményével kapcsolatos információknak meg kell felelniük a gyártó honlapjára.

következtetés

Reméljük, hogy a javasolt számítási módszerek segítenek az olvasónak a fűtési rendszer kialakításában saját otthonukban.

A mellékelt videó, mint mindig, további információkat tartalmaz. Sok szerencsét!
