A fűtőtestek metszetének kiszámítása az alapterületen:

Hogyan lehet kiszámítani a radiátorot a padlón - lakó vagy ipari? Ebben a cikkben az olvasó több különböző komplexitású algoritmussal ismerkedik meg, és néhány referenciaadat számára referencia-kényelemre mutat be. Tehát menj.

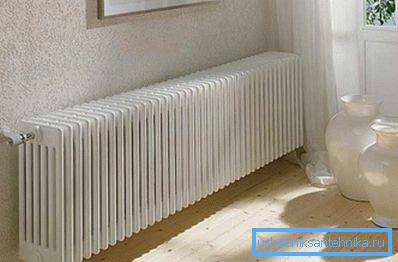

Feladatunk az, hogy megtanuljuk kiszámítani a fűtőelem optimális méreteit.

A számítások szakaszai

Valójában csak ketten vannak.

  1. Kezdetben a hőtermelés helyének becsült szükségessége.
  2. Ezután a hőáram (fajlagosan, fűtőkészüléken stb.) Meghatározott értéktől függően kiszámítjuk a megfelelő kontúrelemek számát.

Adja meg: a hálózatban számos táblát és számológépet talál, amelyek közvetlenül a területek számát eredményezik. Az ilyen számítások pontossága azonban általában alacsony, mivel teljesen figyelmen kívül hagynak olyan további tényezőket, amelyek növelik vagy csökkentik a hőveszteséget.

Teljesítmény számítás

1. reakcióvázlat

A legegyszerűbb rendszer a szovjet SNiP-ben fél évszázaddal ezelőtt van jelen: a szobánként egy fűtőtest teljesítménye 100 watt / 1m2.

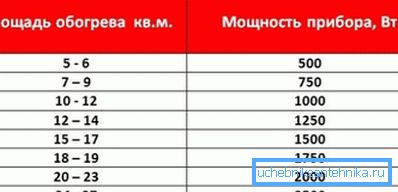

A bimetál radiátorok kiválasztása a padlófelületen elvégezhető, ezen táblázat alapján.

Az algoritmus tiszta, rendkívül egyszerű és pontatlan.

Miért?

  • Az extrém és középső padlók esetében a tényleges hőveszteségek nagyon eltérőek, saroklakások és az épület közepén elhelyezkedő szobák.
  • Ezek az ablakok és ajtók teljes területétől, valamint az üvegezés szerkezetétől függenek. Nyilvánvaló, hogy a két üvegből készült fakeretek sokkal nagyobb hőveszteséget eredményeznek, mint a hármas üvegezés.
  • A különböző éghajlati övezetekben a hőveszteség is változik. -50 C lakásban nyilvánvalóan több hő szükséges, mint a +5.
  • Végül a radiátornak a helyiségnek megfelelő megválasztása miatt elhanyagolható a mennyezet magassága; Eközben a 2,5 és 4,5 méteres mennyezetek hőfogyasztása nagyban változik.
A magas mennyezet tágas érzetet teremt, de jelentősen növeli a fűtési költségeket.

2. reakcióvázlat

A hőteljesítmény becslése és a radiátorszakaszok számának a helyiség térfogata alapján történő kiszámítása jelentősen nagyobb pontosságot eredményez.

Itt vannak a teljesítmény kiszámításának utasításai:

  1. A bázis hőmennyiség becslése 40 watt / m3.
  2. A sarokszobákhoz képest 1,2-szeres, az extrém emeleteken - 1,3, magánházak esetében - 1,5-nel.
  3. Az ablak 100 wattot ad a szoba hőigényének, az utcai ajtónak - 200.
  4. Regionális együtthatót vezet be. Egyenlő:
vidék tényező
Chukotka, Yakutia 2
Irkutszk régió, Khabarovszk Terület 1.6
Moszkva régió, Leningrád régió 1.2
Volgograd 1
Krasnodar régióban 0.8

Vegyük példaként a saját kezünket, hogy a 4x5x3 méteres sarokszobában szükség van hőre, Anapa városában, egy ablakkal.

  1. A szoba térfogata 4 * 5 * 3 = 60 m3.
  2. A hő alapvető szükségletét 60 * 40 = 2400 wattra becsülik.
  3. Mivel a szoba szögletes, az 1.2: 2400 * 1.2 = 2880 wattos együtthatót használjuk.
  4. Az ablak súlyosbítja a helyzetet: 2880 + 100 = 2980.
  5. Az Anapa enyhe éghajlata saját beállításokat tesz lehetővé: 2980 * 0.8 = 2384 watt.
A télen az Anápa közelében. Meleg éghajlatai nem jelentenek magas fűtési költségeket.

3. reakcióvázlat

Mindkét korábbi rendszer rossz, mert figyelmen kívül hagyják a különbséget a különböző épületek tekintetében a falszigetelés. Közben a modern, energiatakarékos, külső szigetelésű házban és az egy darabos üvegezésű téglagyárban a hőveszteség enyhén, másként fog megjelenni.

A nem szabványos szigetelésű ipari helyiségek és házak radiátorai a Q = V * Dt * k / 860 képlet segítségével számíthatók ki, amelyben:

  • Q - fűtőköri teljesítmény kilowattban.
  • V - fűtött térfogat.
  • Dt a kiszámított hőmérsékleti delta az utcán.

Felhívjuk figyelmét, hogy a szobahőmérséklet az egészségügyi előírásokból vagy a technológiai követelményekből származik; utca becslések szerint a leghidegebb téli napok átlaghőmérséklete.

  • k - a felmelegedési együttható. Hol érheti el értékeit?
k A szoba leírása
0,6-0,9 Külső szigetelés, tripla üvegezés
1-1,9 Falazat 50 cm vastag, dupla üvegezésű ablakokból
2-2,9 Kőműves falburkolat, egyedi fémből készült üvegezés
3-3,9 Nem szigetelt szoba

Ebben az esetben a számítási algoritmussal egy példát is mellékelünk - számoljuk ki azt a hõteljesítményt, amelyet egy 400 m 2 -es, 5 m-es magasságú termõterem radiátorai, egy 25 cm-es téglafal vastagságát és egy üvegezést kell biztosítani. Ez a kép az ipari zónákra jellemző.

Beleegyezünk abban, hogy a leghidegebb ötnapos hét hőmérséklete -25 Celsius fok.

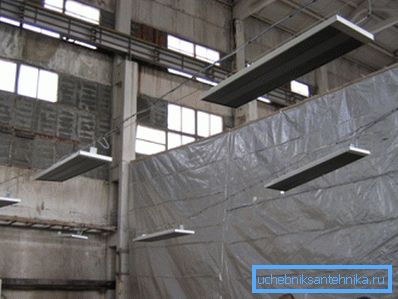

Az ipari épületeket nagy hőveszteség jellemzi.
  1. A gyártási műhelyek esetében a megengedett hőmérséklet alsó határát +15 ° C-nak kell tekinteni. Így Dt = 15 - (-25) = 40.
  2. A hőszigetelés együtthatója 2,5.
  3. A szoba térfogata 400 * 5 = 2000 m3.
  4. A képlet Q = 2000 * 40 * 2.5 / 860 = 232 kW (kerekítéssel) formájában jelenik meg.

Fűtőberendezések számítása

Öntöttvas, alumínium és bimetall elemek, acélcső, panel és lemez radiátorok, valamint konvektorok széles körben használják lakóépületek a fűtéshez.

Hogyan határozható meg az egyes készülékek hõteljesítménye?

A panelekhez, konvektorokhoz, nem elválasztható csöves elemekhez és lemezekhez csak a gyártó által megadott tulajdonságokra lehet összpontosítani. Mindig megtalálhatók a kísérő dokumentációban vagy a gyártó honlapján.

A szabványos (500 mm-es) függőleges méretű szekcionált akkumulátorokra a következő hőáram-értékekre lehet összpontosítani:

  • Öntöttvas rész - 140-160 watt;
  • alumínium - 180-200;

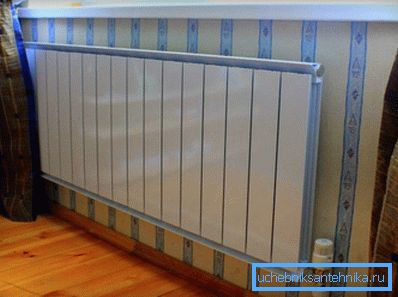

Az alumínium elemek speciális hőátadással járnak.
  • bimetál - 170-190.

Fontos pont: a névleges teljesítmény a 70 fokos különbség a radiátor és a helyiség levegője között. Ha a különbség fele annyi, a fajlagos hőátadás ugyanakkora lesz.

Tehát amikor a 2,3 kW-os hőteljesítményre van szükség, az alumínium radiátor (200 W / szekció) 2300/200 = 12 (kerekítéssel) szakaszokkal kell rendelkeznie.

Különleges eset

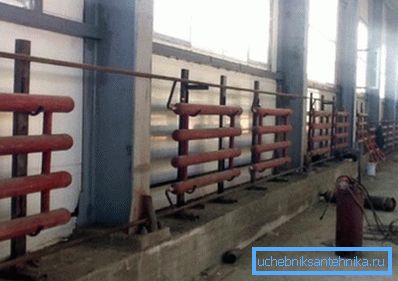

Az ipari helyiségek tipikus fűtőtestjei az acélból készült összes hegesztett regiszterek. Az alacsony ár az anyaghoz, nagy szilárdsággal párosulva sokkal vonzóbbá teszi őket, mint a többi megoldás.

Teljesítményük a következő algoritmus segítségével számítható ki:

  • Egy vízszintes cső esetében egyenlő Q = 3.14xD * L * 11.63 * Dt, ahol D a cső átmérője méterben, L a hossza méterben, és Dt a helyiség és a hűtőközeg közötti hőmérsékleti delta.
  • Többszelvényes vízszintes regiszterben a 0,9-es faktort a másodpercekből kiinduló szakaszok kiszámításához használják.

Így egy tízméteres egyszelvényű regiszter 250 mm átmérővel, 20 ° C-os túlhevített gőzzel és 15 ° C-os műhelyben történő hőkezeléssel 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16,889 watt hőmennyiséget ad.

Ipari fűtés. Minden hegesztett regisztert fűtőkészülékként használnak.

következtetés

Amint látja, az alkalmazott számítási rendszerek viszonylag egyszerűek és érthetőek még egy olyan személy számára is, aki távol áll a fűtési rendszerek tervezésétől. További témaköröket a szokásos módon a videóban találhatunk ebben a cikkben. Sok szerencsét!
