A fűtőtestek számítása négyzetméterenként: a terület és a

Ez a cikk arról szól, hogy hány négyzetet terveztek egy radiátorszakasz számára. Megmagyarázzuk, hogyan számoljuk ki a szekciók számát egy ismert helyiséggel, és megtudjuk, milyen további tényezők befolyásolják a ház vagy apartman hőigényét.

A teljesítmény és a térségi táblázat.

Egyszerű területszámítás

1. lehetőség

Az első megközelítésben a négyzetméteres radiátorok számát a legegyszerűbb séma alapján lehet kiszámítani: egy rész 2 m2 élettérből fűt. Ezért egy 20 m2-es helyiségben tíz szakaszban elegendő elem van.

Az utasítás rendkívül egyszerű, megfizethető és rendkívül pontatlan eredményeket ad. Az okok?

Kérjük:

  • A mérsékelt éghajlati zóna szovjet SNiP szerint a négyzetméter radiátor hatalomnak 100 wattnak kell lennie. Hadd kérdezzem, kedves olvasó: Melyik Oroszország egy mérsékelt éghajlati jellemzője? Nyilvánvalóan nem mindenki, ugye?

Hivatkozás: a szigetelő szerkezetekkel azonos szigetelésű hőfogyasztás arányos az utcai hőmérsékletkülönbséggel. A szobában +20 ° C-nál a 0 és a -40 ° C-os kültéri hőmérséklet hőigénye pontosan háromszor különbözik.

  • Az adott számítási séma azt sugallja, hogy a radiátor rész 200 watt hőmennyiséget biztosít. Mindeközben ez a hőátadás csak az alumínium és a kétfém radiátorok esetében jellemző, 90 fokos hűtőfolyadék hőmérsékleten. Egyetértek azzal, hogy hány négyzet, az alumínium radiátor egyik szakasza ideális körülmények között melegszik, eléggé merész lesz minden fűtőkészülékre kiterjedni.
A szekcionált acél radiátor fénnyel elveszíti az alumíniumot a hőátadás szempontjából.

2. lehetőség

Pontosabb eredményt kapunk, ha a számításokat két lépésre osztjuk:

  1. Először is kiszámítjuk a helyiség hőjének szükségességét, figyelembe véve az éghajlati övezetet;
  2. Ezután megtaláljuk a szükséges fűtőkészülékek számát, figyelembe véve azok tényleges hőátadását.

A különböző éghajlati övezetekre vonatkozó hőmennyiség négyzetméterenként a következő:

vidék A hőigény, watt / m2
Krasnodar régióban 70
Moszkva régióban 120
Novoszibirszk régióban 150
Khabarovszk régióban 160
Chukotka, Yakutia 200

De a különböző fűtőberendezések hőátadásának átlagértékei a hűtőközeg hőmérsékletén +90 és a szobahőmérséklet +20:

A radiátor típusa Hőáramlás, watt / szakasz
alumínium 200
bimetál 180
Öntöttvas 160
acél 120

Annak tisztázása érdekében, hogy az acélfűtési radiátorok a helyiség kvadratúrájánál a névleges névleges teljesítmény mellett számolnak, csak kissé pontos eredményt adnak csak a cső alakú szekcionált készülékekhez. A panel radiátorok és fűtő konvektorok esetében csak az útlevél jellemzőire támaszkodhat.

A panel radiátor teljesítményének megítélésekor a műszaki dokumentációra kell támaszkodnia.

Például tegyük a saját számításainkat az acél radiátorok négyzetméterenként és a teljes padlóméret számára egy 20 méteres helyiségben Yakutskban.

  • Egy cső alakú elem egy része képes 120/200 = 0,6 m2-es helyiség fűtésére.
  • A helyiség teljes hőigénye 20 * 200 = 4000 watt, ami megfelel a 4000/120 = 33 (lekerekítéses) szakaszoknak.

Számítás térfogat szerint

Néhány esetben a kérdés, hogy hány fűtőtest szelet négyzetméterenként szükséges a fűtéshez, teljesen értelmetlen.

Pontosan

  1. Nem szabványos mennyezeti magassággal. A fűtés melegíti a lakás teljes térfogatát; Ön egyetért azzal, hogy ez a térfogat észrevehetően különbözik a 2,5 és 4,5 méteres mennyezeti magassággal.

    Minél magasabb a mennyezet, annál nagyobb a fűtési költség.

  2. A szigetelés minősége jelentősen eltér a házi építési előírásoktól. A 100 watt / m2 érték a szovjet korszak tipikus projektjeinek szempontjából volt releváns; a modern, energiatakarékos épületek, még a szokásos mennyezeti magasság mellett is, nem igényelnek többet, mint 60 W / m2.

1. lehetőség

Az első számítási módszer alkalmas nem szabványos mennyezeti magasságú és standard szigetelésű helyiségekre.

  • 40 wattnyi hőteljesítmény kerül a szobai térfogat köbméterére;
  • Lakóépület sarok- és végeinél 1,2-es tényezőt használnak, szélsőséges padló esetén 1,3, önálló családi házak esetén 1,5;
  • Az ablak 100 wattot ad a hőveszteséghez, az utca felé vezető ajtó - 200;
A hőmérő lehetővé teszi a hőveszteség becslését az ablakokon keresztül.
  • Regionális együtthatót vezetünk be (0,7 - 2,0 az éghajlati zónától függően).

Hasonlóképpen számítsuk ki Yakutszkban lévő szobánk hőjének szükségességét, jelezve, hogy a mennyezet magassága 3,2 méter, a szoba az első emeleten van, és két ablakkal rendelkezik.

  1. A 20 m2-es térfogat 20 * 3,2 = 64 m3.
  2. Szorozzuk meg a 40 watt / m3 alapterületen a hangerőt: 64 * 40 = 2560.
  3. Az első emelet növeli a hőveszteséget a mennyezeten: 2560 * 1.3 = 3328.
  4. Két ablak 200 wattot ad hozzá ehhez az értékhez. 3328 + 200 = 3528.
  5. Yakutsk éghajlata (átlagos januári hõmérséklet -38 ° C) erõsíti a regionális együttható maximális értékét: 3528 * 2 = 7056.

Az alumínium elemek darabszámának újraszámolása, enyhe panikussá válik: fűtésre 35 részre van szükség! És tökéletes körülmények között.

2. lehetőség

A gyakorlatban, ha a hőteljesítmény kvadratúra alapján történik, a fűtőtestek túl nagyok lesznek a helyiség területére. Az a tény, hogy az energia magas ára miatt az építtetők javítják az épületek hőszigetelésének minőségét.

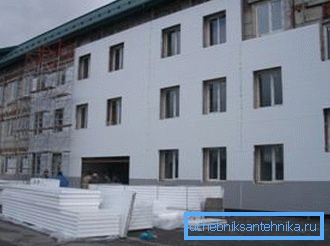

A homlokzat felmelegedése felére csökkentheti a hőveszteséget.

A mennyezet tetszőleges magasságával és a nem szabványos szigeteléssel rendelkező helyiségek esetében a következő képlet használható a hőteljesítmény kiszámításához:

Q = V * Dt * k / 860.

Ben:

  • Q - teljesítmény kilowattban;
  • V - térfogat köbméterben;
  • Dt az utcán számított hőmérséklettől való eltérés (a szobahőmérséklet és a téli átlaghőmérséklet közötti delta);
  • k a felmelegedés mértékének együtthatója.

A k értékek egyenlőek:

  • Háromszor energiatakarékos üvegezéssel és kültéri hab vagy ásványgyapot bevonatú épületek esetén - 0,6-0,9;
  • Egy 500 mm falvastagságú és egy dupla üvegezésű téglaházhoz - 1-1.9;
  • 250 mm falvastagságú téglaépületekhez és egyszeres üvegezésű ablakokhoz - 2-2,9;
  • Nem szigetelt épületekhez - 3-4.
Az utóbbi kategória építésének egyik példája hideg raktárként szolgálhat a fotón.

A mi feltételek:

  1. A szoba térfogata már kiszámított és 64 m3;
  2. Dt = 22 - (-41,5) = 63,5 ° C;
  3. A távol-keleti viszonyok között épített új házak hőszigetelésének együtthatója biztonságosan 0,6-0,8.
  4. A számítás Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

következtetés

A számítási sémák melyikének felel meg a legmegfelelőbbnek az olvasó számára. További tematikus információk érhetők el a mellékelt videó megtekintésében ebben a cikkben. Sok szerencsét!
