A fűtővezetékek átmérőjének kiszámítása: képletek és példák

Hogyan történik a fűtőcsövek átmérőinek kiszámítása egy ismert kazánteljesítményben? Hogyan lehet kiszámítani a minimális átmérőt a kontúr egy külön szakaszára? Ebben a cikkben meg kell ismerkednünk a számításokban használt képletekkel, és a számítások példáival kísérni kell a ismeretséget.

Miért van rá szüksége?

Valójában - miért kell kiszámítani a fűtővezetékek átmérőjét? Miért egyszerűen nem veszi a nyilvánvalóan túlméretezett csöveket? Végül is ezzel védjük magunkat az áramkör túlságosan lassú áramlásától.

Sajnos ez a megközelítés számos komoly hátránnyal jár.

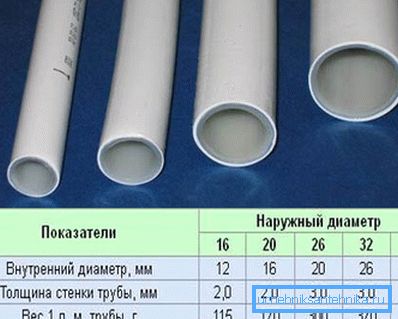

• Anyagfogyasztás és ennek megfelelően a méterenkénti ár az átmérő négyzetének arányában nő. A költségek nem pennyek.

Megjegyzés: a megnövelt csőátmérővel megegyező üzemi nyomás fenntartásához meg kell növelni a falvastagságot, ami tovább növeli az anyagfelhasználást.

• Ugyanilyen fontos, hogy a csővezeték nagyobb átmérője a hűtőközeg térfogatának növekedését jelenti. és ennek következtében a rendszer termikus tehetetlensége fokozódik. Hosszabb lesz, és hűvösebb lesz, ami nem mindig kívánatos.

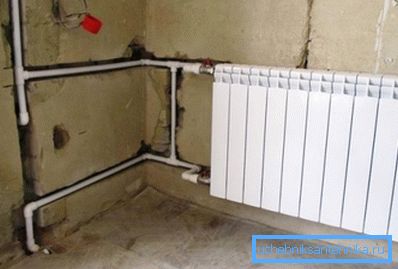

• Végül, a vastag fűtőcsövek nyitott fektetésével nem igazán díszítik a szobát, és ha rejtettek, növelik a strobe mélységét a falakon vagy az esztrich vastagságán a padlón.

képlet

Mivel mi, kedves olvasó, nem lépünk be egy fűtéstechnikai mérnök diploma megszerzésére, nem fogunk bejutni a dzsungelbe.

A fűtővezeték átmérőjének egyszerűsített számítása a D = 354 * (0,86 * Q / Dt) / v képlet szerint történik, amelyben:

• D a szükséges átmérőérték centiméterben.
• Q - hőterhelés az áramkör megfelelő szakaszán.
• A Dt a tápellátási és visszatérési vonalak közötti hőmérsékleti delta. Egy tipikus autonóm rendszerben körülbelül 20 fok.
• v a hűtőközeg áramlási sebessége a csövekben.

Úgy tűnik, hogy további adatokra van szükségünk.

A csövek átmérőjének kiszámításához a következőkre van szükség:

1. Tudja meg, milyen maximális sebességgel mozoghat a hűtőközeg.
2. Ismerje meg, hogyan számíthatja ki a teljes rendszer és az egyes szakaszok hőteljesítményét.

Hűtőfolyadék sebesség

Meg kell felelnie egy pár határfeltételnek.

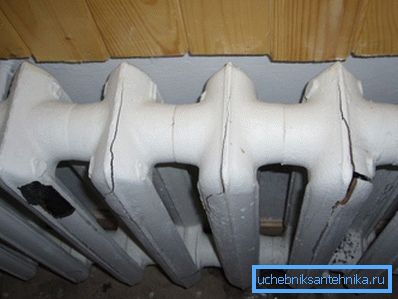

Egyrészt a hűtőfolyadéknak körülbelül háromszor kell lennie óránként. Ellenkező esetben a kedvező hőmérsékleti delta észrevehetően emelkedni fog, így a radiátorok fűtése egyenetlen. Ráadásul súlyos hidegben nagy valóságos lehetőség nyílik az áramkör leghidegebb részeinek leolvasztására.

Másrészt a túl nagy sebesség hidraulikus zajokat eredményez. Elaludni a csövekben lévő víz csörömpölésében öröm, mondjuk egy amatőrnek.

Érvényes az áramlási sebesség tartománya 0,6-1,5 méter másodpercenként; ugyanakkor a számításokban általában 1,5 m / s maximális megengedett értéket használnak.

Hőteljesítmény

Íme a falak normalizált hőállóságának kiszámítása (az ország közepén - 3,2 m2 * C / W).

• Magánház esetén 60 watt szoba köbméterenként a bázishoz szükséges.
• Hozzáadnak 100 watt minden ablakhoz és 200 watt minden ajtóhoz.

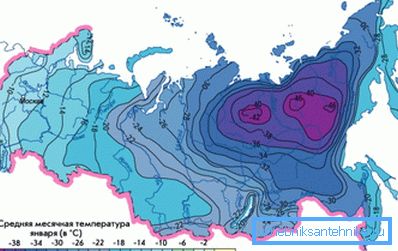

• Az eredményt meg kell szorozni az éghajlati zónától függő regionális együtthatóval:

Így egy 300 m2-es szoba három ablakkal és egy ajtóval Krasznodarban (átlagos januári hőmérséklet + 0,6 ° C) 300 * 60 + (3 * 100 + 200) * 0,8 = 14 800 watt hőmennyiséget igényel.

Azoknál az épületeknél, ahol a falak hőellenállása jelentősen eltér a normalizáltól, egy másik egyszerűsített sémát alkalmaznak: Q = V * Dt * K / 860, ahol:

• Q a kilowattban kifejezett hőigény.
• V a fűtött tér térfogata köbméterben.
• Dt a hőmérséklet és a szoba hőmérséklete a hideg csúcsán.

Hasznos: jobb, ha a helyiség hőmérséklete a megfelelő egészségügyi szabványokkal, az utca hőmérsékletével - az átlag minimum az elmúlt években.

• K - az épület szigetelési együtthatója. Hol érheti el értékeit? Az utasítás megtalálható a következő táblázatban.

Hol vehetjük fel a terhelést az áramkör külön szakaszára? Ezt a helyiség térfogata alapján számítják ki, amelyet ez a szakasz fűti, a fenti módszerek egyike.

Számítási példa

Tehát elméletileg tudjuk kiszámítani a fűtővezeték átmérőjét.

Bizonyítsuk be az elméleti ismereteket a gyakorlattal, és végezzük a számításokat a következő feltételekkel:

• A töltés átmérőjét 100 négyzetméteres magánházban kell kiszámítani.
• A mennyezet magassága a házban 2,8 méter.

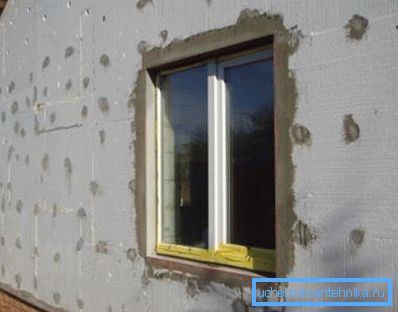

• A falak egy 40 cm vastag D600 márkájú betonblokkokból álló kád, 150 mm vastag külső habszivacsokkal.

• A ház Khabarovszk területének Komsomolsk-on-Amur-ban található (januári átlaghőmérséklet -30.8 ° C). A belső hőmérsékletet +20 ° C-nak vesszük.

Először számítjuk ki a hőteljesítményt.

A szigetelés egyértelműen jobb termikus ellenállást biztosít a normalizáltnál, ami arra kényszerít minket, hogy a fenti számítási sémák közül a másodikhoz forduljon.

1. A ház belső térfogata 100 * 2.8 = 280 m3.
2. Delta hőmérséklet az utca és a ház között a legrosszabb esetben számunkra megegyezik 50 fokkal.
3. A hőszigetelés együtthatója 0,7.
4. A háztartási kazán becsült kapacitása legalább 280 * 50 * 0,7 / 860 = 11,4 kW.

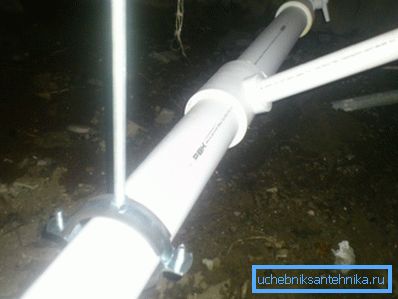

Továbbra is elvégezni kell a cső átmérőjének tényleges kiszámítását a fűtésre. 354 * (0,86 * 11,4 / 50) / 1,5 = 2,4 cm, ami megfelel egy acél VGP DN 25 csőnek vagy egy 32 mm külső átmérőjű polipropilén csőnek.

következtetés

Emlékezzünk magunkra, hogy rendkívül egyszerűsített számítási módszereket adtunk. Mint mindig, az olvasó további tárgyinformációkat is találhat a cikkhez csatolt videóban. Sok szerencsét!
