A gcal fűtési számítása: mérési módszerek és képletek

Mi ez az egység - gigakaloriya? Hogyan viszonyul a hőenergia szokásos kilowattórájához? Milyen adatokra van szükség a gigcaloria szobájában elért hő kiszámításához? Végezetül, milyen képleteket használnak a számításhoz? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

Kezdjük a következő definícióval. A kalória az az energia mennyisége, amely 1 gramm víz fűtéséhez szükséges egy Celsius fokos légköri nyomáson.

Mivel a helyiségek fűtésének hő költségeihez képest egy kalória nevetségesen kicsi, a számítások általában egy milliárd (10 ^ 9) kalóriával egyenértékű gigacalóriát (Gcal) használnak.

Ennek a különleges értéknek a használatát az Orosz Föderáció Üzemanyag és Energiaügyi Minisztériuma által 1995-ben kiadott Hőenergia és Hűtőanyag Számviteli Szabályzat határozza meg.

Tájékoztatás: az átlagos átlagos hőfogyasztás Oroszországban 0,0342 gigacalória négyzetméterenként a teljes lakóterület havonta. A különböző régiókra vonatkozó előírások az éghajlati övezetektől függően különböznek, és a helyi törvényhozási szervek határozzák meg.

Mi a Gcal a fűtésben, még ismertebb számunkra?

• Egy gigacalória elegendő ahhoz, hogy egy fokon 1000 tonna vizet melegítsen.
• Ez megfelel 1162,2222 kilowattóra.

Miért van rá szüksége?

Lakóépületek

Minden nagyon egyszerű: a gigacalóriákat a hő számításaihoz használják. Annak tudatában, hogy mennyi hőenergia marad az épületben, a fogyasztó számíthat konkrétan. Összehasonlításképpen, ha a központi fűtés méternek köszönhetően működik, számlát állítanak ki a fűtött helyiség területére.

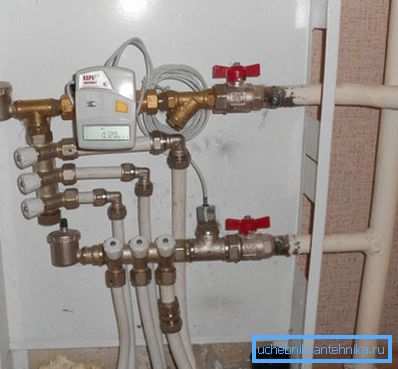

A hőmérő jelenléte a fűtővezetékek vízszintes szekvenciális vagy kollektoros huzalozását jelenti: az ellátási és visszatérő csövek lakásai a lakásban vannak elhelyezve; a lakásépítési rendszer kialakítását a tulajdonos határozza meg. Ez a rendszer az új épületekre jellemző, és többek között lehetővé teszi a hőfogyasztás rugalmas szabályozását, a kényelem és a gazdaság közötti választást.

Hogyan történik a kiigazítás?

• Maguk a fűtőberendezések. A fojtószelep lehetővé teszi, hogy korlátozza a radiátor átjárhatóságát, csökkentve annak hőmérsékletét és ennek megfelelően a hő költségeit.
• Egy közös termosztát beszerelése a visszatérő csövön. A hűtőfolyadék áramlási sebességét a szobahőmérséklet határozza meg: a levegő hűlése és a fűtés során csökken.

Magánházak

A ház tulajdonosa elsősorban a különböző forrásokból származó hő gigacalorie árával kapcsolatos. Megengedhetjük magunknak, hogy hozzávetőleges értékeket adjanak a Novoszibirszk régió számára a 2013-as tarifák és árak tekintetében.

Összehasonlításképpen: a statisztikai adatok gyűjtésének időpontjában a központi fűtés 1467 rubel / gigakaloriya költséggel jár.

számlálók

Milyen adatokra van szükség a hőszámításhoz?

Könnyű kitalálni:

1. A hűtőfolyadék áramlása fűtőberendezéseken keresztül.
2. A hőmérséklet a bejáratnál és a kijáratnál az áramkör megfelelő szakaszától.

Az áramlásméréshez kétféle mérőt használnak.

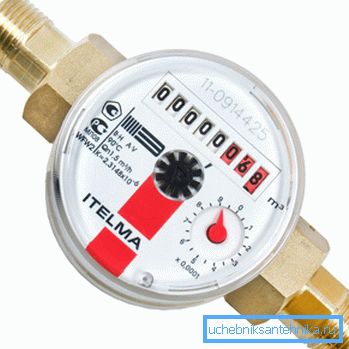

Impeller pultok

A fűtésre és a használati melegvízre tervezett pultok különböznek a hideg vízben használt járókereket csak a járókerék-anyagtól: jobban ellenáll a magas hőmérsékleteknek.

Maga a mechanizmus ugyanaz:

• A hűtőfolyadék áramlása a járókerék forgását eredményezi.
• Az állandó mágnessel közvetíti a forgatást a mérőműszerrel, közvetlen kölcsönhatás nélkül.

A tervezés egyszerűsége ellenére a mérők meglehetősen alacsony trigger küszöbértékkel rendelkeznek, és jól védettek az adatcsalástól. Minden olyan próbálkozás, amely a járókereket külső mágneses mezővel fékezi, egy antimágneses képernyő mechanizmus jelenlétére helyezi a hangsúlyt.

Pultok differenciométerrel

A második típusú mérőkészülék Bernoulli-törvényen alapul, amely kimondja, hogy a folyadék vagy gáz folyadékáramában uralkodó statikus nyomás fordítottan arányos a sebességével.

Hogyan használjuk ezt a hidrodinamikai tulajdonságot a hűtőközeg áramlásának kiszámításához? Elég, hogy megakadályozza az utat egy rögzítő alátét. A mosógépen a nyomásesés közvetlenül arányos az áramlási sebességgel. Ha a nyomást egy pár érzékelővel rögzítjük, egyszerűen kiszámolhatjuk az áramlási sebességet valós időben.

Érdekes: a mérőeszköz azt jelenti, hogy az elektronika jelen van benne. Az ilyen típusú mérők legtöbb modellje nemcsak nyers adatokat szolgáltat - a vízfogyasztást és hőmérsékletét -, hanem kiszámítja a tényleges hőmennyiséget is. Az ilyen eszközök vezérlőmoduljának van egy portja a számítógéphez való csatlakoztatáshoz, és a megváltozott számítási sémában módosítható a saját kezével.

És mi lenne, ha ez nem egy zárt fűtési körről szólna, hanem egy nyitott rendszerről, amely lehetőséget kínál a HMV kiválasztására? Hogyan lehet rögzíteni a forró víz áramlását?

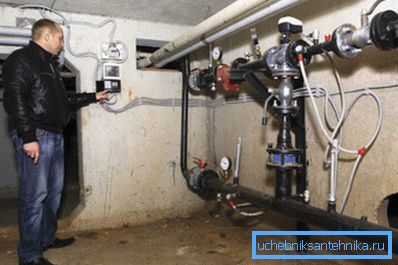

A megoldás nyilvánvaló: ebben az esetben az alátéteket és a nyomásérzékelőket a fűtési és visszatérő csövekre kell helyezni. A hűtőfolyadék áramlása a szálak között és a háztartásokban használt melegvíz mennyisége.

képlet

Hogyan lehet kiszámítani a Gcal-t fűtésre, mindkét vezetéknél a nyitott (forró vízellátás) vagy a zárt (melegvíz-ellátó rendszer nélkül) számlálók jelenlétében?

A számítási képlet Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

Ben:

• Q a gigacalóriában a szükséges hőmennyiség.
• V1 és V2 - a hűtőfolyadék áramlását az áramlás és a visszatérő áramlás révén tonna mennyiségben.

Hasznos: a számlálók nyilvánvaló okokból a fogyasztást köbméterben, nem tonnában mutatják. A forró folyamatvíz köbméterének tényleges tömege némileg különbözik egy tonnától; de a mérőhibák hátterében lévő különbség elhanyagolható, így biztonságosan használhatja a köbméterben lévő mérőolvasásokat.

• T1 az áramkör bemeneti hőmérséklete (áramlás).
• T2 - hőmérséklet az áramkör kimenetén (vissza).
• T a hideg víz hőmérséklete, amely a veszteségek kompenzálására szolgál. A fűtési szezon alatt +5, a szezonon kívül +15 С.
• Az 1000-es osztás pontosan szükséges ahhoz, hogy az eredmény ne legyen mega-, hanem gigacalóriában. Ellenkező esetben több ezer tonna vízfogyasztást kell újraszámolni.

Így egy 52 m3-es áramlási sebességgel, a visszatérő térfogatáram 44 m3, az előremenő hőmérséklet 95 ° C és a visszatérő térfogat 70 ° C a házban (52 * (95-5)) - (44 * (70-5))) 1000 = 1,82 Gcal hő.

Megjegyzés: a vízfogyasztás külön kerül felszámításra. Csak a hőenergia fogyasztását tekintjük át.

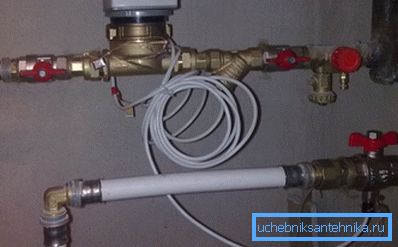

Mi a számítási utasítás, ha csak egy számláló van - a pályán? Természetesen azt is halljuk, hogy zárt rendszerről beszélünk (melegvíz nélkül).

A számítási képlet Q = V * (T1-T) / 1000.

Például 52 m3 vízáramlási sebességgel és 95 ° C hõhordozó hõmérsékleten 52 * (95-5) / 1000 = 4,68 gigacalóri marad a lakásban.

következtetés

Reméljük, hogy az olvasónak felajánlott információk segítenek neki megtakarítani a fűtést. Mint mindig, a csatolt videóban további tematikus anyagok találhatók. Sok szerencsét!
