A kétcsöves fűtési rendszer sémája: opciók

Mi lehet egy kétcsöves fűtési rendszer egy vagy több családi házban? Hogyan jelenik meg egy ilyen rendszer? Milyen segédeszközök szükségesek a csövek és fűtőberendezések mellett a munkájához? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

Először megpróbáljuk megmagyarázni legegyszerűbben a fűtőkészülékek összekötésére szolgáló egycsöves és kétcsöves diagramok közötti különbséget.

Képzeld el, hogy a szomszédos szobák legfelső emeletén egy pár fűtőrács kering. Az egyik - a szerver, a második - a fordított.

Tehát: ha egy emeleti padlóra szerelt radiátor nyitja meg az emelőt, amelyhez csatlakozik, azt mondhatjuk, hogy egycsöves fűtési rendszer áramköre van. De ha minden elem egy áthidaló a felemelők között - ez egy kétcsöves fűtőkör.

És most egy kicsit zavarba ejtjük ezeket a karcsú logikai konstrukciókat.

Tiszta formájukban ezek a rendszerek csak néhány emeleten és négyzeten lévő magánházakban találhatók meg.

Gyakrabban a következők kombinált rendszereit használják:

• Az alagsoron áthaladó két aljzat a felsõ emeleten ugyanazokkal a felhúzókkal van összekötve, amelyek illeszkednek a kétcsöves rendszer leírásába.
• Azonban minden egyes felszálló - egycsöves. A fentebb leírt konstrukció a valóságos lakóházban lévő radiátorok-kapukkal együtt működésképtelenné válik: a hűtőközeg egyszerűen nem emelkedik fel a felső szintre, csak egy vagy két alsó nyíláson keresztül mozog.

Hogy tisztázzuk: ahogy később megtudjuk, a problémát megoldják a fűtőkészülékek kiegyensúlyozásával - fojtogatása. Azonban a lakóépületek fojtószeleiben, amelyek közül legalább az egyik a szomszédos apartmanok fűtése nélkül távozik, egyáltalán nem használhatók. Csak azért, mert bármelyik rendszernek maximális védelmet kell biztosítani az intellektuális többség képviseletére.

besorolás

Tehát milyen típusú kétcsöves fűtési rendszerek találhatók a háztartási és lakóépületekben?

Tájolás szerint

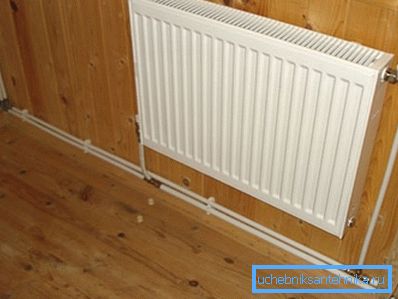

A függőleges rendszerben mindkét cső - áramlás és visszatérő áramlás függőlegesen van elrendezve. A vízszintes, illetve a másik. Ezeket a rendszereket gyakran ugyanabban a házban kombinálják: például a felszálló hidakkal történő palackozás vízszintes rendszert alkothat, és a fűtést - függőlegesen.

A hűtőközeg alatt

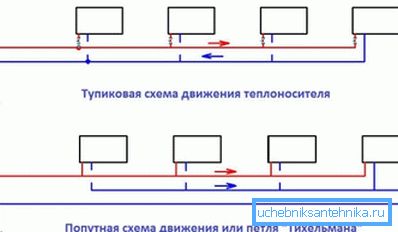

A következő séma szerint a hűtőközeg egy irányban halad mindkét palackozás során; egy zsákutcában - megváltoztatja a mozgás irányát az ellenkezőjére, amikor a takarmányról a visszatérésre vált. Az ehhez kapcsolódó rendszer tipikus példája egy egy egyszemélyes ház egy kétcsöves fűtési rendszere, amelynek ablakai és ajtói nem zavarják a csövek lefektetését; de ha vannak akadályok, a zsákutcát használják.

A hűtőfolyadék mozgatásával

• Lakóépületekben a hőhordozót (folyamatvizet) a fűtési fő- és visszatérő csövek közötti nyomáskülönbség vezérli.
• Egy tipikus megoldás egy nagy magánház számára egy vagy több keringető szivattyú.
• Végül, a ház egy kis területén a keringést a forró és a hőcserélő levegő tömegének sűrűsége közötti különbség biztosítja. A hőforrás hőcserélővel rendelkező kazán vagy kemence lesz.

Az alsó és felső palackozás

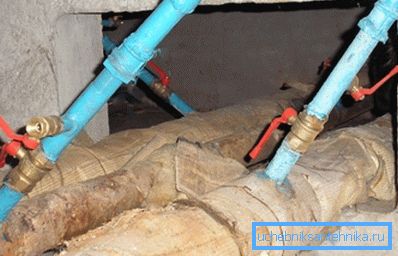

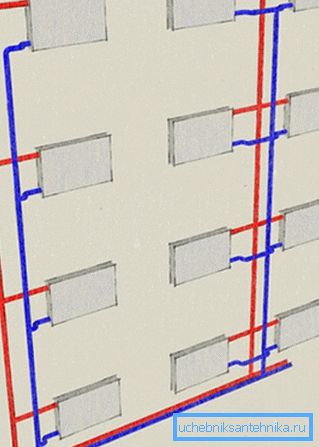

A legmodernebb új épületek - az alsó palackozás házai: az ellátási és visszavezetési csővezetékek az alagsorban vagy a földszint fölötti műszaki padláson találhatók, melyeket üzletek vagy raktárak foglalnak el.

Az ilyen rendszer kényelmét az jelenti, hogy minden szelep és szerelvény egy helyen koncentrálódik: a fűtőrendszer alaphelyzetbe állításához elég, ha két szelepet elzárnak egymás mellett, és csavarja ki a dugókat. A legfontosabb hátránya a megdöbbentő munka elindítása: a légzsilip eltávolítása érdekében a felszálló felső lakásához kell jutnia.

Van azonban néhány árnyalat.

• Ha a fülkék egyikén nincsenek fűtőkészülékek, az alagsorból a gőzfürdővel együtt újratölthetők. Ehhez a dugó helyett egy leeresztő szelepet kell felszerelni. Elég, ha a dugót a második felszállóra csavarja, és kinyitja a szelepet, és a nyomáscsökkentő szelep nyitva marad - és a levegő kifut a vízáramlás elején.

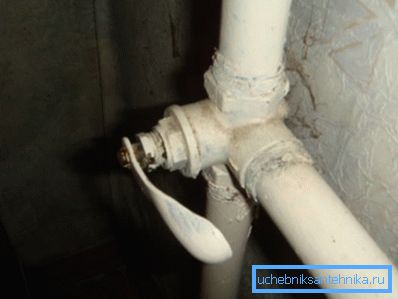

• Néhány házban a Mayevsky darukkal ellátott kapuk a padláson vannak. Kezdéshez nem kell bejutnia a felső emelet lakásába; de súlyos fagyokban a víz gyakran lefagy, ha fagyott a jumperben.

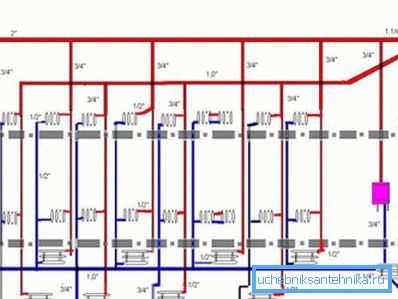

A kétcsöves fűtési rendszerek felső töltelékkel különböznek, hogy a kínálat a padláson van; a hőhordozó a radiátorokkal nyitott felnyitókat az alagsorban lévő visszatérő cső felé vezet. A töltőpont tetején egy légtelenítővel ellátott tágulási tartály van felszerelve.

Mi az eredmény?

1. Dömping esetén a víz nem fagy be sem a palackozásban, sem a felszállókban - csak nyissa ki a tetőtéri szellőzőnyílást.
2. A rendszer indítása egyszerű és biztonságos: a levegő a tágulási tartályban van.

Egy egyszerű újraindítás és indítás árát az a szükségesség, hogy futtassa, amikor a felszálló leválasztásra kerül: le kell fedni alul és felülről.

kiegyensúlyozó

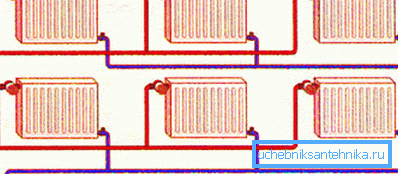

A vízszintes kétcsöves áramkör eredeti formában nem működik: a hűtőközeg csak a kazánhoz vagy a szivattyúhoz legközelebb eső fűtőberendezéseken keresztül mozog. A problémát úgy oldja meg, hogy az egyes elemeket egyensúlyba hozzuk, hogy ugyanazt a hőmérsékletet érjük el.

Megjegyzés: a rendszer tehetetlensége miatt a hűtőközeg hőmérsékletének stabilizálása több órát vesz igénybe. Ezért a nyilvánvaló utasítás: önkiegyensúlyozással az egyes fojtószelepek pozíciója minimális értékre változik, a hőmérséklet ismételt szabályozásával 2-4 óra alatt.

felszerelés

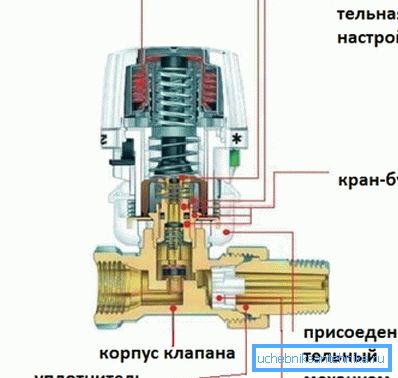

Amikor egy házat épít egy magánházban, a csövek és szelepek mellett bizonyos mennyiségű további felszerelésre lesz szüksége. Néhány fajának funkcióival röviden találkozunk.

következtetés

Reméljük, hogy az olvasó számára kínált információk hasznosak lesznek. Mint mindig, a cikkhez csatolt videó további tematikus anyagokkal is kedveskedik. Sok szerencsét!
