A kétemeletes ház fűtési rendszere - közös lehetőségek

Kétszintes magánházak lettek a normák. Végül is a második emelet építésének költsége viszonylag kicsi, és a gyakorlati előnyök jelentősek. De az ilyen épületek fűtése némileg bonyolultabb, mint a hagyományos egyszintes változatban. Számos közös rendszer létezik, egy kétszintes ház egycsöves, kétcsöves, kollektoros vagy gerendás fűtési rendszere. Minden lehetőség jó a maga módján, de vannak olyan árnyalatok, amelyekre figyelmet kell fordítani.

Photo kazán a házban.

Természetes és kényszerű keringés

Először is, a folyadék a csöveken át természetes módon kering, és mesterségesen befecskendezhető, keringtető szivattyúk segítségével. Elméletileg egy természetes keringető eszköz rendkívül egyszerű, de a gyakorlatban csak egy magas színvonalú szakember képes saját kezűleg felszerelni egy ilyen rendszert, mivel nagyon fontos, hogy pontosan követni lehessen a lejtőkön és elhelyezni a szerkezeteket a telepítés során.

A hűtőfolyadék természetes áramlását kizárólag a fizika elemi törvényei biztosítják. Amikor a folyadékot felmelegítik, sűrűsége megváltozik, és megjelenik a rétegződési hatás. A forró vizet hidegen húzza felfelé, és magas magasság elérése után a hővezető természetes módon, a csövek hajlásának köszönhetően, lefelé áramlik, miközben a helyiséget fűtik.

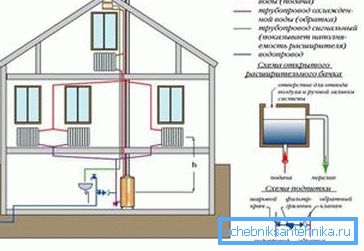

Nyitott tágulási tartállyal rendelkező rendszer.

Az előnyök a következők.

  • Az ilyen tervek nem félnek az áramkimaradásoktól.
  • Ha az instrukciót a telepítéskor szigorúan követte, akkor a rendszer hosszú ideig, megbízhatóan és megbízhatóan fog működni.
  • A működtetés rendkívül egyszerű, plusz az elektromos motorok hiányában a rendszer csendesen működik.

De a rendszerben a természetes keringésű hibák nagyobbak:

  • Amint már említettük, egy ilyen rendszer telepítése ismeretet és tapasztalatot igényel.
  • Az ilyen fűtés megkezdéséhez jelentős mennyiségű energiát fog igénybe venni, valamint a felmelegedés és a tervezési kapacitás elérése hosszú időt vesz igénybe.
  • A legmelegebb lesz a felső radiátor, akkor a hőmérséklet fokozatosan csökken, és a beállítás itt szinte lehetetlen.
  • Nagy a valószínűsége annak, hogy a fűtési rendszer levegőztetése következtében korrózió és lerakódások jelentkeznek a munkaterületeken.
Természetes keringés.

Fontos: a múltban hasonló működési elvet alakítottak ki az egyszintes épületekhez. Ezért kétszintes házakban csak akkor működik, ha a teljes kvadratúra nem haladja meg a 120 métert.

A gyakorlatban a hűtőfolyadék kényszerített befecskendezésével működő rendszer összehasonlíthatatlanul hatékonyabb. A keringető szivattyúk lehetővé teszik bármilyen komplexitású szerkezet felépítését és a helyiség melegítését, függetlenül a kvadratúrától.

A típusok típusai

Ezután a csövek három fő típusáról beszélünk. Mindegyiknek van pozitív szempontja. Válassza ki ugyanazt, a ház méretétől és a költségvetés méretétől függően.

Cirkulációs szivattyúk.

Egycsöves vezetékek

Egylépcsős fűtési rendszer Leningrádban egy kétemeletes házban 2 ágra oszlik, az első és a második emeleten külön. Ennek megfelelően az egyes ágakhoz tartozó szelepek külön vannak felszerelve, ami szükség esetén megakadályozza a hőellátást.

Elrendezés 2 emeleten.

Ez az egyik legegyszerűbb tervezet, amely nem igényel alapvető tudást a telepítés során. A telepítés megtörténhet mind a bypasság elhelyezésével, mind nélkül, de a második esetben a rendszer hatékonysága jelentősen csökken.

Az egycsöves vezetékek hatékonysága nagymértékben függ a szelepek számától és a radiátor méretétől. Minél messzebb van a kazántól a radiátor be van szerelve, annál több szakaszra van szüksége.

Tágulási tartály szivattyú és radiátorok.

Az előnyök közé tartoznak a következők:

  • Lehetséges, hogy a vezetékeket a saját kezeiddel felszerelheti anélkül, hogy mély ismerete lenne a hőtechnika terén.
  • A kisebb épületekben, 120 méterig, a legjobb eredményeket mutatja. A komolyabb helyiségekhez nagyobb teljesítményű szivattyúk telepítése szükséges.
  • Itt a legalacsonyabb a megállapodás ára, ezért a közepes méretű házak tulajdonosai gyakran kedvelik.
Monotube kábelezés kényszerített keringéssel.

A hiányosságok közül a hő egyenetlen eloszlása ​​nagy szerepet játszik. Azt is meg kell jegyezni, hogy a mobilitás biztosítása érdekében nagy számú szelepet kell felszerelni.

Fontos: bármely vezetékezési lehetőség telepítésekor ajánlatos egy elzáró szelepet vagy szelepet felszerelni, hogy eltávolíthassák az egyes radiátorokon lévő légzárókat.

Dupla csőkötés

A magán-kétemeletes ház kétcsöves vagy kettős körű fűtési rendszere jelenleg a legnépszerűbb közepes és kis négyzetes házak tulajdonosai között. Gyakran hasonlít a keringési rendszerhez.

Ez az opció biztosítja a forró hűtőfolyadék szállítását a kazánból közvetlenül az egyes radiátorokhoz. A vízelvezetést hasonlóan, külön vezetékekkel végzik.

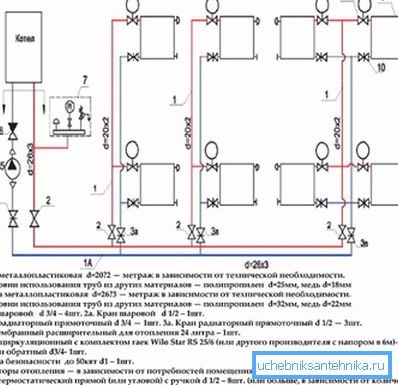

Kétcsöves elosztási rendszer.

Ezekben a kialakításokban a radiátorok fűtési hőmérsékletét minden egyes pontban külön-külön lehet változtatni. A legfontosabb, hogy a hőmérsékletet mechanikusan lehet beállítani, a szelepet a beömlőcsőre szerelik fel, és a hőhordozó áramlását adagolva a fűtési hőmérséklet megváltoztatható.

A rendszer megbízható és megbízható. Talán ezeknek a struktúráknak az egyetlen gyenge pontja a magas anyagi intenzitásuk. Valójában két azonos, bevezető és inverz rendszert kell felszerelni.

Ennek eredményeképpen a csövek fogyasztása 2-szer nő. Ráadásul az ilyen csövek elrejtése meglehetősen problémás.

Sugárzás vagy kollektor bekötése

A kollektor fűtési rendszer bármely házhoz használható, függetlenül azok területétől és a padlók számától. Ennek a módszernek az a lényege, hogy a hűtőközeget először egy közös kollektorba táplálják, amelyet nagyobb átmérőjű cső alakjában gyártanak, és már a kollektorgerendákból a ház minden egyes pontjára eltérnek.

Kimeneti és inverz kollektorok.

A bevezető és a hátsó ághoz 2 külön gyűjtőt szerelnek fel. Bizonyos fokig a kettős áramkörök jobb verziójának nevezhető.

A bemeneti és a visszatérő vonal minden ágának van egy személyes elzáró szelepe. Így nem csak a működési pontok száma és intenzitása szabályozható, hanem a teljes rendszer leállítása nélkül is elvégezheti a javítást.

Fontos: bár a sugárirányú elrendezés jelentős mennyiségű anyagot és szerelvényt igényel, de ezzel a megközelítéssel lehetőség van kiegészítő keringető szivattyúk beszerelésére, ami fontos például egy fűtött padló esetében.

A videó további információkat tartalmaz a fűtés témájáról.

következtetés

A kétszintes ház mindegyik fent leírt fűtési rendszerét többször tesztelték és bizonyították megbízhatóságának. A gyakorlatiasság és az egyszerűség szempontjából csak a radiális sémát lehet megkülönböztetni, de csak víz kényszerfúrásával dolgozhat.

Huzalozás a meleg padlón.
