A lakás felépítésének fűtése és az anyagok kiválasztására

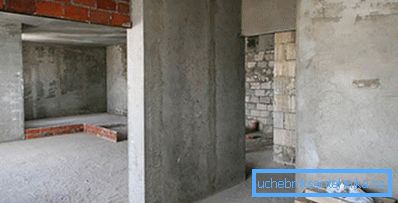

Ez a cikk az olvasónak szól, aki az épületek után egy lakásban él. Általános szabály, hogy a fűtési rendszer felszállóiból fut be a lakásba és elfojtott ágakat. Meg kell tanulnunk a fűtőkészülékek hőteljesítményének kiszámítását, és meg kell ismerniük a kiválasztásukkal és telepítésükre vonatkozó ajánlásokat.

feladatok

Kezdjük a feladatok megfogalmazásával.

Az alábbiakkal rendelkezünk:

1. Számítsa ki a szükséges hőmennyiséget a lakás kényelmes hőmérsékletének fenntartásához.
2. Válassza ki a fűtők típusát és méretét a hőigénytől függően.
3. Döntse el a csövek méretét és anyagát.
4. Válasszon stop szelepeket.

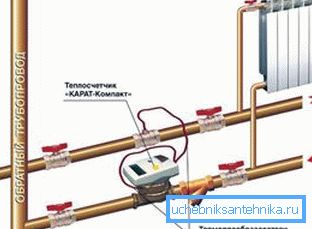

Ezenkívül: ha az Ön lakásában csak a vízszintes huzalozás fűtésének bemenete lenne furcsa, akkor ne használja, és ne telepítsen hőmérőt. Nagyon kézzelfogható megtakarítást tud nyújtani a fűtési szezonban a közüzemi szolgáltatások terén.

Hőenergia számítás

Kétféleképpen lehetséges.

Terület számítása

Egyszerűbb rendszer, amelyben egy kilowattnyi hőteljesítményt 10 m2 alapterületen veszünk. Ezenkívül regionális együtthatókat használnak:

Tehát a jaltai új épületben 74 m2-es lakás esetén a hőteljesítmény 7,4 * 0,7 = 5,18 kW.

Sajnos, az egyszerűség nem mindig jár együtt a számítások nagy pontosságával.

A javasolt rendszer számos okból jelentős hibákat vet fel:

• A mennyezet magasságának változása megváltoztatja a helyiség állandó térfogatát. Nyilvánvaló, hogy a megnövelt térfogat felmelegítéséhez több hőre van szükség.
• Mindkét ablak és ajtó sokkal hőáteresztőbb, mint a falak.. Logikus feltételezni, hogy minden további ablak növeli a hőveszteséget.

• A lakás elhelyezkedése sem figyelmen kívül hagyható.: a sarok és a végén lakások nagyobb számú fal közös lesz az utcán.

Számítás térfogat szerint

Éppen ezért a hõteljesítmény pontosabb értékét némileg bonyolult módszerrel lehet elérni:

1. 40 watt hő kerül a fűtött térfogat méterenként.
2. 100 watt hozzáadásra kerül az egyes ablakokhoz. A bejárati ajtón - 200.
3. A ház alsó részén elhelyezkedő apartmanok esetében a homlokzatot és az utcai falakat kiegészítve az 1.2-es együtthatót használják.
4. Végül a fent említett regionális együttható is érvényes ebben az esetben.

Például számítsuk ki a kétszobás lakás hőigényét a következő feltételek mellett:

• Területe 58 négyzetméter.
• Mennyezetmagasság - 3 méter.
• Az ablakok teljes száma - 4. Bejárati ajtó - egy.
• Az apartman a ház végén található.
• A ház maga az Orosz Föderáció Khabarovsk Területének Komsomolsk-on-Amur városában található.

Tehát:

1. A szoba térfogata 58 * 3 = 174 m3.
2. A hőteljesítmény alapértéke 40 * 174 = 6960 watt.
3. Négy ablak és az ajtó 600 wattot (100 * 4 + 200) ad hozzá. 6960 + 600 = 7540.
4. Az utca további teljes falának erőssége megnövelni ezt az értéket 1,2-tel. 7540 * 1,2 = 9048.
5. Mivel Komsomolskban a telek meglehetősen súlyos, a regionális együttható egyenlő az 1,6-os értékkel. 9048 * 1,6 = 14476,8 watt.

A fűtőkészülékek kiválasztása

A fűtőberendezések tárolójában a következő fő fűtőtestek találhatók:

Adja meg: a szerzők rendelkezésére álló statisztikák keretében átlagértékeket mutatunk be. A fűtőelem tényleges jellemzőit a kísérő dokumentációban vagy a gyártó honlapján találja.

Ezekről a fűtőkészülékekről hasznos tudni néhány dolgot.

• Az öntöttvas elemek gyakori betegsége - több éves működési idő után kereszteződő szivárgás. A szekciók közötti paronit tömítések fokozatosan elveszítik a rugalmasságot. Meg kell hűteni a radiátort - és a hőmérséklet egyidejű csökkenésével a szakaszok lineáris méretei cseppet okoznak.
• Az alumínium galvanikus párral rendelkezik rézzel. A víz az oldott sóknak köszönhetően elektrolit. Kombinálni kell az alumínium radiátorokat a rézcsövekkel egy közös áramkörben - és a benne lévő ioncserélési folyamat az akkumulátorok gyors elektrokémiai korrózióját eredményezheti.

Tipp: egy központi fűtési rendszerben sosem lehet tudni, hogy milyen típusú csöveket használnak a bélés telepítéséhez a szomszédoknál.

• A regiszterek fő hátránya (amely cső alakú acél radiátorokat tartalmaz) egy egységnyi térfogatú nyomógombbal alacsony hőáram. Ez meglehetősen mérsékelt acélvezetékkel jár: nincs értelme a fejlett finnel való ellátáshoz, mivel a bordák végei érezhetően hűvösebbek, mint a hűtőfolyadék.

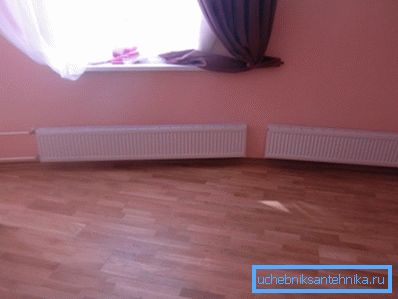

• A lamelláris radiátorok túl rövidek (legfeljebb 10 évig). A legtöbb ilyen olcsó fűtőberendezés nem korrozív acélból készül; amikor a nyári fűtőrendszer szellőzése vagy dömpingje, belülrõl kifutnak.

Milyen feltételek szükségesek a fűtőkészülékek működtetéséhez? A központi fűtőkészülék standard paraméterei a következők: nyomás - 3-4 kgf / cm2; a hőmérsékletet a meglévő SNiP korlátozza, és a lakóépület bármely mérnöki rendszerében nem haladhatja meg a 95 C-ot.

Érdekes: az óvodai intézményekben a hűtőközeg hőmérséklete összesen 37 ° C-on korlátozott.

Úgy tűnik, hogy ilyen paraméterekkel teljesen fel lehet használni az elemeket: az üzemi hőmérsékletek és a nyomások minden esetben meghaladják az általunk megadott értékeket, azonban érdemes megfontolni, hogy valós körülmények között a központi fűtési rendszer hőmérséklete és nyomása is jelentősen magasabb lehet.

Milyen körülmények között?

Adjunk néhány példát.

• Súlyos hideg, alacsony fűtési paraméterek az apartmanok elfogadott elfogadhatatlanul alacsony hőmérséklet. A probléma megoldásának egyik gyakorlati módja kritikus helyzetekben egy fúvóka nélküli felvonókészülék munkája, fojtott fojtóval.
• A fűtési rendszer nem kapja meg a hűtőközeg-keveréket a közvetlen és a visszirányú csővezetékektől, hanem közvetlenül az adagolóvezetékből; ugyanakkor a hőmérséklet elérheti a 150 ° C-ot és a nyomás - 7 kgf / cm2.
• A fűtési rendszer indításakor először a visszatérő csőre kell nyitni a ház szelepét. A retesznek nagyon lassan kell megnyitnia; akkor teljesen nyitott állásba kerül, miután kiegyenlítette a pályán és a kontúron uralkodó nyomást. Csak miután kinyitja a szelepet a pályán.

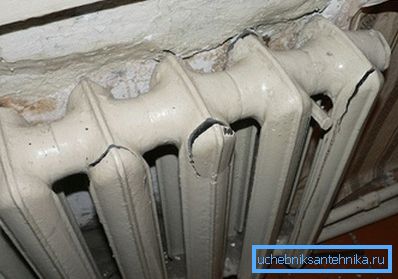

• A lakatosnak gyorsan kell megnyitnia és nyitva kell lennie a szelepek bármelyikének - és egy úgynevezett hidraulikus kalapács fog felmerülni egy gyakorlatilag össze nem tapadó vizes közegben. A víz elülső részén az áramkör feltöltése után a nyomás már nem érhet el 3-4, hanem 20-25 atmoszférát.

Ezért a központi fűtési rendszernek köszönhetően könnyű szívvel csak két fűtőtípust ajánlhat:

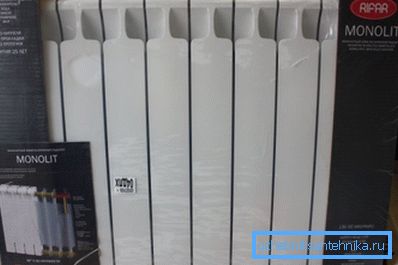

1. Bimetál radiátorok. Ezek korrózióálló acélból készültek, alumínium külső héjjal. Az acél mechanikai szilárdságot és ellenállást biztosít az elektrokémiai korrózióval szemben, az alumínium által kifejlesztett finnek nagy hővezetőképességgel.
2. Ha megengedheti magának, hogy jelentős mennyiségű helyet biztosítson a fűtőkészülékekhez, használhat acélregisztereket.

Fűtőberendezések számítása

Hogyan válasszuk ki a szobatermosztát optimális számát? Hogyan lehet kiszámítani a nyilvántartás hőteljesítményét?

A helyiség hőigényének kiszámítása ugyanaz, mint az egész lakásban. Nuance: a számítás során figyelembe kell venni a fűtőkészülék nélküli helyiségek mennyiségét (folyosó, fürdőszoba, WC).

Tehát, ha a 2 kW teljesítményű fűtési helyiséghez csatlakozik a folyosó, amelyre a számítás a 400 wattos hőáram értékét adja, 2400 watt kapacitású radiátor megvásárlásával kell aggódnia.

radiátor

Ha ezt a teljesítményt újratermelnék a kétfémes elemek szakaszainak számában, elegendő az egyes szakaszok dokumentációjában meghatározott hőárammal való megosztás. 180 wattos teljesítményelosztással a 2400 wattos radiátornak 2400/180 = 14 (lekerekített) szekciónak kell lennie.

Itt van azonban néhány finomság.

1. A gyártók a hűtőfolyadék és a levegő hőmérséklete közötti hőmérséklet-delta 70 fokos hőáramát jeleznek. Ha a helyiségben + 20 ° C-ot kell tartani, akkor a radiátort 90 ° C-ra kell felmelegíteni. Ha a delta hőmérséklete fele annyi - nyilvánvalóan a készülék hőteljesítménye felére esik, és további részekkel kell kompenzálni.

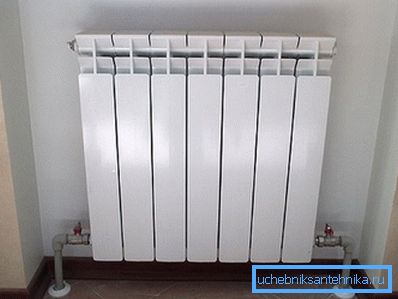

2. Hosszú keresztmetszetű radiátorral a külsõ részek észrevehetõen hidegebbek lesznek, mint az elsõek a bélésbõl. Egy egyszerű utasítás segít megoldani ezt a problémát: csatlakoztassa az eszközt a séma szerint alulról lefelé.

By the way: egy ilyen kapcsolási séma, akkor nem lesz probléma a csiszolás a radiátor. A hűtőfolyadék áramlása az alsó elosztócsövön keresztül minden betétet szállít.

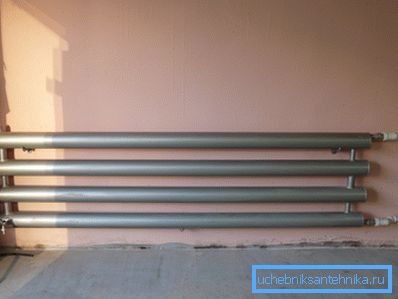

nyilvántartás

Hogyan lehet kiszámítani a regisztert, ha a választás rajta van?

Az egyik vízszintes csőből származó hőáramot a Q = Pi * Dn * L * k * Dt képlet segítségével számítjuk ki, amelyben:

• Q - a kívánt érték wattban.
• Pi a 3,1415 számú szám.
• DN - a cső külső átmérője méterben.
• L a hossza (méterben is).
• k - a hővezető tényező egy 11,63 W / m2 * C acélcsőhöz vett.
• Dt - ugyanolyan hőmérsékleti delta a hűtőközeg és a levegő között.

Mivel a fűtést általában többszelvényes vízszintes regiszterek használják, figyelembe kell venni, hogy a felső szakaszok az alsó csövön felfelé irányuló áramlást biztosítanak. Mivel a hőmérséklet valamivel magasabb, mint a környezeti levegő, e részekből származó hőáramlás kisebb lesz. Ezért az első kivételével minden szakasz esetében 0,9 további tényezőt használunk a számításokban.

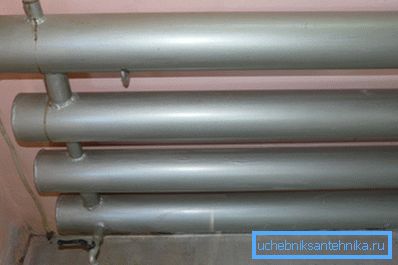

Például tegyük meg a saját kezünkben a nyilvántartás hatalmának kiszámítását négy részből, 159 mm átmérővel és 3,2 méter hosszúsággal, 70 fokos hőmérsékleten és 18 ° C-os levegőhőmérsékleten.

1. Az első szakaszból származó hőáramlás egyenlő lesz a 3.1415 * 0.159 * 3.2 * 11.63 * (70-18) = 967 wattsal (egész számra kerekítve).
2. A következő szakaszok mindegyikének hőáramlása 967 * 0,9 = 870 watt.
3. A teljes hőteljesítmény 967+ (870 * 3) = 3577 watt.

csövek

anyag

Melyik csövet kívánja előnyben részesíteni központi fűtési rendszer telepítésekor?

A fenti megfontolásokból jobb, ha minden típusú műanyag és fém-műanyag csövet felejtünk el.

A száraz maradék - csak három lehetőség:

• Fekete acélcsövek hegesztéssel.
• Horganyzott acél a meneteken.
• Horganyzott rozsdamentes acél csőszerelvényekkel.

Adjon hozzá néhány megjegyzést a listához.

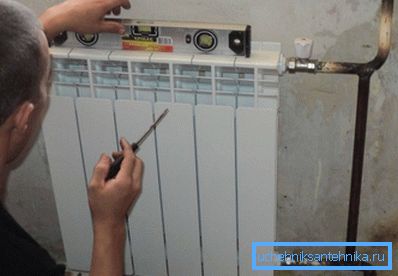

Fekete acél hegesztett ízületekkel a legnépszerűbb megoldás. Valójában sokkal könnyebb a kontúrszakaszok hegesztése, mint a menetvágás és a fúvókák méretének beállítása.

Úgy tűnik, hogy a csövek nem rozsdásodnak meg: a fűtési rendszert egész évben meg kell tölteni, ami garantálja, hogy a csövek belső felülete nem érintkezik a légköri oxigénnel.

Nem volt ott.

Ha az apartmanok többségében öntöttvas radiátorok vannak, előbb-utóbb a szelvények közötti szivárgás elterjedt. A szivárgás csak a fűtés felfúvódása után kezdődik: a fűtési szezonban a fűtött vasöntvények megbízhatóan tömörítik a paronit tömítéseket.

Találd meg, mit könnyebb megcsinálni egy lakatos számára - nagyszerű és világos érzést érezni minden nap az apartmanok felújításakor, vagy csak az egész áramkör helyreállítását a nyáron? És amint a rendszer újraindul, a nedves levegő elkezdi piszkos munkáját elvégezni.

De az öntöttvas menetes szerelvények galvanizálásának nincs problémája rozsdásodásra.

Véleményünk szerint a cinkbevonat a technikai vízzel reagál és gyorsan összeomlik. A szerzõ megemlíti, hogy fél évszázados mûködés után ismételten megnyitotta a horganyzott felszedõket. Az állapotuk nem különbözött az új csövektől.

Végül a rozsdamentes hullámcsövek két tulajdonságot vonzanak:

1. Egyszerű felszerelés egy pár állítható kulcs segítségével.
2. A szerelvények könnyű szétszerelésének és a rendszer konfigurációjának változtatásának lehetősége.

A rozsdamentes acélban nincsenek konkrét problémák vagy hiányosságok. A gyártók kijelentik, hogy a csövek készen állnak a 60 atmoszféraig tartó hidraulikus ütés ellen, és 150 ° C-ra melegítik.

átmérő

Általában hidraulikus számítást végzünk a csővezeték átmérőjének kiválasztására, figyelembe véve a rendszer nyomását és a hűtőközeg sebességének korlátozását. Azonban egy olyan lakásról beszélünk, ahol a kontúr maximális hossza 30-40 méteres értékre korlátozódik. Ha igen, akkor nagyon pontos értékeket ajánlunk.

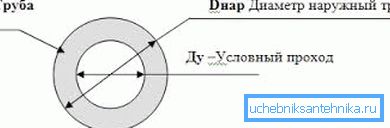

Figyelem: Ne tévessze össze a távvezérlőt (feltételes átjáró) a külső átmérővel. A DN 15 acélcső esetében a külső átmérő megközelítőleg 20 mm.

szelepelrendezéseket

Mi legyen az?

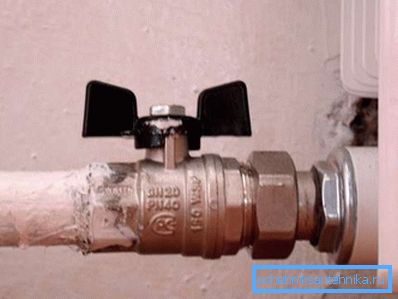

• A bejáratnál a lakás mindkét szálon fel gömbcsapok, teljesen levágta a felnõttjeit.
• Miután a betápláló szelep nem zavarja az üstet (durva szűrő). Nem engedheti meg, hogy a homok vagy a vízkő mérsékelje az elemek vékony csatornáit.
• Mindegyik radiátor fel van szerelve egy bevezető szeleppel és egy fojtó vagy hőfejjel a visszatérő csőben. A lökésgátlás csökkenti a hő költségeit, hogy azok megfeleljenek az Ön igényeinek.

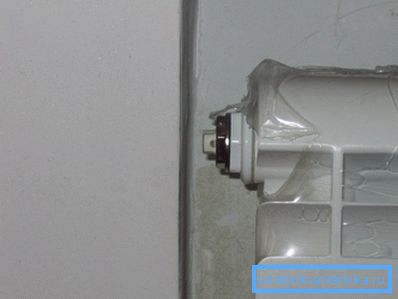

• Az alsó csatlakozással Mayevsky egyik szelepét az egyik felső radiátordugóba helyezzük, ami lehetővé teszi a levegő felszabadulását.

következtetés

Reméljük, hogy ajánlásaink hasznosak lehetnek az olvasó számára saját lakásukban a fűtés tervezésében és kivitelezésében. A szokásos módon a cikkhez csatolt videó további tematikus anyagokat tartalmaz. Sok szerencsét!
