A lakás fűtőtestjei: a modern radiátorok jellemzői, a méret

Nemrégiben nagyon nehéz feladat volt a fűtőtest választása. Figyelembe kell venni nemcsak a technikai jellemzőit, hanem annak megjelenését is. A különféle fűtők csak bonyolítják a választást. Annak érdekében, hogy ne kerüljön túl a vásárlás, érdemes közelebbről megvizsgálni a meglévő elemek előnyeit és hátrányait, de megállítani a választék finomságait.

A fűtőkészülékek különböző lehetőségei

A modern radiátorok rövid jellemzője

A fűtőtestek típusai egy lakásban hosszú ideig nem korlátozódnak a vas- vagy acélmodellekre.

Ezenkívül a színesfémek felhasználásával készült modellek népszerűek a piacon, az ilyen típusú radiátorok a következőképpen azonosíthatók:

  • öntöttvas A radiátorok már több mint 150 éve ismertek, sőt, a modern elemek előde öntöttvas volt. Az ilyen fűtőberendezéseket nagy tehetetlenség jellemzi, a demokratikus költségeket (a művészi modellek kivételével), és rosszul reagálnak a hűtőközeg összetételére. Tehát nincs szükség a pH-érték figyelemmel kísérésére;
Az öntöttvas radiátor gyönyörű lehet

Figyelj! A vasöntvény szinte nem tolerálja a víz kalapácsát, és semmilyen mechanikus hatását sem. Tekintettel az akkumulátortömeg nagy tömegére, jobb, ha a telepítést nem végezheti önmagában.

  • acél - a panel radiátorok e csoport tipikus képviselőjének tekinthetők. Más fűtőberendezésekkel ellentétben az acél nem szekcionált, hanem szilárd. Az acél nagyon érzékeny a hűtőközeg minőségére, például nem kívánatos, hogy a víz savas mennyisége túl magas legyen (a 9,5-es pH-határérték a felső megengedett határértéknek tekinthető). A lakás fűtőtestének élettartama nem túl hosszú, csak a hűtőfolyadék minőségének köszönhetően, az acél rozsdásai viszonylag gyorsan;
  • bimetál - olcsóbb modellekben acél és alumínium kombinálva vannak (acélból készült csövek és bordák - alumíniumból), drága modellekben - réz + alumínium. A színesfémeket a fűtés melegítési sebességének növelésére és a hőátadás növelésére használják. Az egyetlen hátrány az, hogy a réz-alumínium akkumulátor ára többszörös lehet, mint egy hagyományos öntöttvas ára;
A kép réz kollektorral és alumínium bordákkal rendelkezik.
  • alumínium - különböznek a kétfémektől, hogy a kollektorcsövek alumínium ötvözetből készülnek (belülről, a fém fedőréteggel van ellátva);
  • teljesen réz a fűtőtestek meglehetősen ritkák, ennek oka a magas költségek;
  • vákuum Az elemek még mindig nem elterjedtek. Ez annak köszönhető, hogy magas költségük és tapasztalataik hiányában alkalmazzák. Habár a forró folyadék használata nagyon kíváncsi, lehet, hogy a költségek csökkenésével népszerűségük növekedni fog.
A fotó - vákuum radiátorban

A fűtőtestek felsorolt ​​típusainak összehasonlítása meglehetősen nehéz, attól függ, hogy melyik kritérium tekinthető a legfontosabbnak:

  • például bimetallikus a hőtermelés szempontjából. A szakasz hőteljesítménye elérheti a 200 W-ot, vas esetében ez a szám körülbelül 1,5-2,0-szer kisebb;
  • a tartósság tekintetében az öntöttvas a vezető. Az öntöttvas fűtőtestek élettartama egy lakrészben eléri a 50 évet, de fél évszázad után több mint egy évtizede dolgozik, mert az öntöttvas nem rozsdás;
  • Ami a megjelenést illeti, minden modern elem jól néz ki (kivéve a régi öntöttvas modelleket, de ha a pénzügyek lehetővé teszik, megvásárolhatják a művészi öntöttvas radiátorokat).

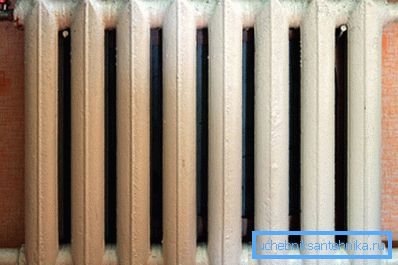

Hagyományos öntöttvas akkumulátor

A választás finomságai

Kiválasztásakor a fő figyelmet kell fordítani a radiátor műszaki jellemzőire, a megjelenés természetesen fontos, de később érdemes figyelni rá. Az akkumulátor méretei és hőteljesítménye, valamint a rendszer üzemi nyomása és a hűtőközeg hőmérséklete érdekel.

A gyártó általában mindent megad, amire szüksége van.

A radiátor méretei

A fűtőkészülékek ritkán helyezkednek el közvetlenül a falak közelében, általában az emberek megpróbálják elrejteni őket a fülkében az ablakok. Ez a döntés indokolt, de fontos, hogy a falhoz való távolság elegendő legyen az elemek cseréjéhez. Ellenkező esetben a hőenergia jelentős része a falak fűtéséhez vezet.

Figyelj! Tilos az elemek függönyökkel való bezárása, ez lehetetlenné teszi a meleg levegő bejutását a helyiségbe.

Fontos megérteni, hogy a lakás fűtőtestje hogyan működik, például a kétfémes elemek a közvetlen hőátadást kombinálják a konvekcióval, így különösen fontos az eszköz tetejétől való ablakpárkány távolsága.

Számos általános szabály van az elemek elhelyezésére az ablak alatt:

  • a padló és a radiátor alja közötti résnek 8-12 cm-nek kell lennie (nem ajánlott növelni, mivel ez a padlószinthez képest sokkal hidegebb szintet eredményez);
  • a radiátor szélessége a rés szélességének kb. 75% -a legyen;
  • távolság az ablakpárkányhoz - 6-12 cm;
  • a fűtőelem hátsó falának és a falnak (kb. 5 cm-nek) hézagnak kell lennie.
Javasolt távolság a radiátor felszerelése során

Egy másik fontos paraméter a középső távolság (más néven a mellbimbócsapok középpontjainak távolsága). Ez a paraméter fontos a telepítés során, ha az összes telepítést kézzel kell elvégezni, akkor előzetesen meg kell fontolnia, hogy a tápvezeték és a visszatérés közötti távolságnak meg kell felelnie az akkumulátor középső távolságának.

Figyelj! Elvileg a csöveket bármilyen középső távolságra csökkenthetjük / hígíthatjuk, de ez egy további időveszteség. Sokkal könnyebb figyelembe venni ezt az árnyalatot az akkumulátor vásárlásakor.

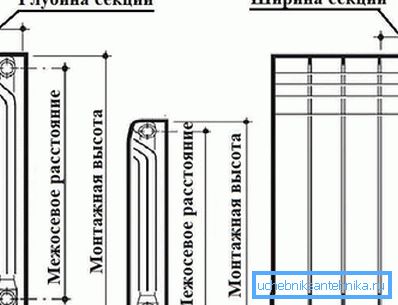

Az ábrán a középső távolság látható

Akkumulátor hőteljesítmény

Függetlenül attól, hogy milyen típusú fűtőtestek egy lakásban vannak, meg kell határozni a készülék szükséges hőteljesítményét. Végül is, a lakás kényelme csak abban az esetben lehetséges, ha a hőbevitel legalább egyenlő a hőveszteséggel.

Számos számítási módszer létezik. Egy egyszerű ember az utcán általában egyszerűsített módszert használ annak érdekében, hogy egyszerűen becsülje meg, hogy hány szekcióban legyen egy fűtőtest. De önálló fűtési rendszer kialakításakor bonyolultabb számításra lehet szükség (figyelembe véve az önkínálat és a visszatérő hőmérsékletet).

Figyelj! Nem szükséges a fűtőberendezés szükséges teljesítményének kiszámítása watt pontossággal. Az akkumulátorszakaszok számának meghatározásához csak durva értékre van szükségünk.

Ilyen számítási lehetőségek lehetségesek:

  • átlagosan 1 m2 / 100 W, vagyis egyszerűen számolni kell a helyiség nagyságát, és 0,1-gyel szorozni, akkor a fűtőberendezés előírt teljesítményét kW-ban kapjuk meg;
Az egyik rész 1-2 m2-t melegíthet

Figyelj! Ha 2 vagy több ablak van a szobában, akkor a szoba szögletes vagy a mennyezet magassága meghaladja a 2,7 métert. Javasolt az eredmény növelése 15-20% -kal.

A szükséges akkumulátorkapacitás változása a helyiség jellemzőitől függően
  • másképp megy - a szoba térfogatának kiszámításához, és 1 m 3/41 W-os sebességgel számítva a szükséges hőátvitel kiszámításához;
Néhány tipp a szükséges teljesítményről
  • a legbonyolultabb módszer a függőségek, amelyek lehetővé teszik a tényleges hőátadás kiszámítását a hőhordozó bármely hőmérsékletére.

A számítási utasítás ebben az esetben így fog kinézni:

  • Először meg kell határoznia a hőmérsékletet

?T = (T pod + Tobr) 2-Tk,

A kifejezésben a következő jelölést alkalmazzuk: Tpod és Tobr - a hűtőfolyadék hőmérséklete a fűtőkészülék beömlőnyílásán és kimeneténél. Tk a helyiség levegője.

  • akkor a fűtőelem tényleges teljesítményét a képlet adja meg

Q = k • A • • T

k a radiátor hőátadási sebessége (az anyagtól függően), A a felületi terület. Ezeknek a paramétereknek a terméke az egyes elemek állandója. Annak érdekében, hogy egyszerűbbé tegyük a lakás fűtőtestjének kiszámításának módját, először meg kell határozni a k ​​• A terméket a szokásos táplálási és visszatérési hőmérsékletekhez.

Ebben az esetben a készülék hõteljesítménye ismert, a T is ismert, a k • A. Ezt követően már lehetõség van kiszámítani a fûtõ hõmérsékletét a hûtõfolyadék bármely hõmérsékletére.

Ez a megközelítés tanácsos egy autonóm fűtési rendszer tervezésénél, alacsony hőmérsékletű rendszerek használhatók például, és az akkumulátor dokumentációja csak normál működésre utal (90 ° C áramlás, 70 ° C - visszatérés).

A fűtőtest kiválasztása

A szükséges hőteljesítményt úgy határozták meg, hogy eldöntsék, hogyan lehet kiszámítani a lakásokban lévő radiátorok szelvényeit.

A szükséges számítás befejezéséhez:

  • válasszon egy megfelelő modellt a radiátorról, a műszaki dokumentációban, hogy megtudja az egyik szakasz hőátadását normál működés közben;
A dokumentáció a hőáram mennyiségét jelzi
  • A készülék minimálisan szükséges hőteljesítményének és egy szakasz hőátadásának tudatában kiszámítható, hogy hány részre van szükség ezeknek az értékeknek az arányában.

Figyelj! Ez a rugalmasság csak a szekcionált radiátorokban rejlik. Ha meg akarja vásárolni az acéllemez-akkumulátort, akkor állítsa be a hőcserélő szetteket.

A fűtőelem méretezésének megkönnyítése érdekében elkészíthetünk kész asztalokat, amelyekben a padlófelülettől függően a fűtőtestet kell használni. Ez kényelmes, de jobb, ha a kapott eredményt kissé, 15-20 százalékkal feltöltjük, és szabályozni lehet a hőmérsékletet, csak a termosztátot a tápláláson.

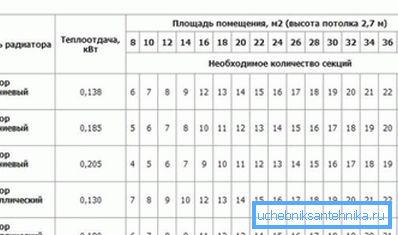

A radiátorok kiválasztására szolgáló táblázat

A végén

A lakás fűtőtestének megválasztása komoly gondot jelent. Figyelembe kell venni az eszköz olyan jellemzőit, mint: hőteljesítmény, tartósság, szakítószilárdság stb.

A javasolt információ nem csak a hősugárzó kiválasztásánál, a fűtés fő paramétere mellett, hanem a különböző típusú radiátorok kiválasztásánál is segít.

A videó ebben a cikkben felsorolja a sugárzók népszerű modelljeinek erősségeit és gyengeségeit.
