A magánház fűtési rendszerének rendszere: vezetékek és
Hogyan lehet létrehozni egy saját házat fűtési rendszernek a saját kezével? És melyek azok az alapvető elemek, amelyeknek tartalmazniuk kellene? Hogyan csatlakoztassuk a fűtőberendezéseket? Mi legyen az elemek és csövek?
Próbáljunk ezekre a kérdésekre válaszolni.
Gravitációs rendszer
A magánházban a fűtési rendszer legegyszerűbb rendszere az úgynevezett gravitációs vagy gravitációs. A fûtött hûtõfolyadék sûrûsége és a fûtõberendezésekben hûtõ hûtõfolyadék különbsége miatt.
töltelék
Nagyméretű (legalább DN 32) átmérőjű. A cél az, hogy csökkentsük a hidraulikus ellenállást: a rendszeren túlnyúló nyomás kicsi.
Ne felejtsd el a cső (DU) és a külső átmérő feltételes átjárását, ami a polimer és a fém-polimer csővezetékek elemeit jelöli. Például a DU32 polipropilén külső átmérője 40 mm.
Ugyanezen okok miatt jobb a modern polimer anyagok előnyben részesítését. Idővel az acél elszaporodik a lerakódásokkal és a rozsdával, és egyre durvaabbá válik.
Közvetlenül a kazán után a palackozás egy ún. Emlékeztető csővel van ellátva - egy függőleges szakaszon, amelynek tetején nyílt tágulási tartály van felszerelve. A töltés további részét a kazán visszatérő csövéhez állandó lejtéssel végezzük.
A kazán viszont a kontúr alsó részén van elhelyezve; Gyakran fel van szerelve a gödörbe. Minél nagyobb a magasságkülönbség a kazán és a radiátorok között, annál nagyobb a nyomás, annál gyorsabban áramlik a víz az áramkörben.
A radiátorok elosztása és csatlakoztatása
A természetes forgalomban lévő magánházak fűtési rendszereinek optimális tervei a Leningrád különböző változatai.
Mi ez?
- A betöltés egy folyamatos gyűrű, amely összeköti a kazán be- és visszatérő csöveit.
- A fűtőkészülékek párhuzamosan vannak összekötve kisebb átmérőjű béléssel.
- A fűtőberendezések optimális csatlakozási sémája alulról lefelé. Ebben az esetben az akkumulátort nem kell áztatni: az iszap nem marad el az alsó kollektorában.
A szilárd tüzelőanyaggal működő kazánoknál előnyösebb az öntöttvas radiátorok vagy acélrekeszek előnyben részesítésére. A nagy térfogat és a tömör tömeg kisimítja a hűtőfolyadék ingadozását az üzemanyag égetése és égése során.
szelepelrendezéseket
A magánházak fűtési rendszereinek gravitációs terveihez legalább egy szelep szükséges. Először is, nincs rá szükségük: a szivárgások megszüntetése érdekében könnyebb teljesen lemeríteni és feltölteni a vizet. Másodszor, minden szelep vagy fojtószelep az elszenvedett nyomás elvesztését okozza, és lelassítja a már lassú keringést.
Mi létfontosságú?
- Légtelenítő a palackozás feletti radiátorokon. A töltésből származó levegő a tágulási tartályba kerül, és onnan a légkörbe.
- Állítsa vissza az áramkör alján, hogy kifolyjon.
- A hidegvíz-rendszerből ki kell tölteni egy szelepet a tágulási tartályon keresztüli töltéshez.
Kényszerített keringés
A kényszerházzal rendelkező magánház fűtési rendszerének rendszerei gyakoribbak a rugalmasabb beállítás miatt, amely önállóan szabályozza a fűtőberendezéseket és az áramkör egyes részeit.
Ezenkívül: az ilyen rendszer gyorsabban megy a működési hőmérsékletekhez, és kisebb a hőmérséklet-tartomány az áramlás és a visszatérés között.
biztonság
A kényszeráramú zárt rendszer fő problémája, hogy kompenzálja a hűtőközeg bővítését.
Az egyetlen nyitott tágulási tartály funkcióját, amely kiegészíti a természetes keringésű magánház fűtési rendszereinek nyitott áramkörét, át kell fordulnia egy egész eszközcsoportra - az úgynevezett biztonsági csoportra.
| eszköz | függvény |
| Tágulási tartály | A hőhordozót tartalmazza, amely térfogatnövelődik, ugyanakkor a levegőt, amely ebben az esetben, összenyomja |
| Biztonsági szelep | A tartály túlcsordulása esetén feleslegessé teszi a túlnyomást |
| nyomásmérő | A rendszer nyomásának szabályozására szolgál |
| Automatikus légtelenítő | Eltávolítja a légdugókat a rendszerből. |
szelepelrendezéseket
Lássuk, hogy milyen típusú zárószelepek végeznek egy magánház hagyományos fűtési rendszerét?
- A szivattyú előtt a hűtőfolyadék áramlási iránya az üreg.
- A szivattyút és az üstöt egy pár szelep levágja, lehetővé téve a szétszerelést vagy a szűrőt a hűtőfolyadék elvesztése nélkül.
- Gyakran a szivattyú áthidalása között a bypassot egy szelep vagy visszacsapó szelep blokkolja, ami lehetővé teszi a rendszer működését, amikor a szivattyút természetes keringési üzemmódban eltávolítják.
- Az áramkör felső pontjai (jumperek, felső radiátordugók) Mayevsky csapokkal vagy egyszerű vízcsapokkal vannak ellátva a levegő elszívásához.
- A fűtőberendezések adagolócsövek olyan szeleppel vannak felszerelve, amelyek lehetővé teszik a keringés teljes leállítását. A fordított bélések korlátozottak.

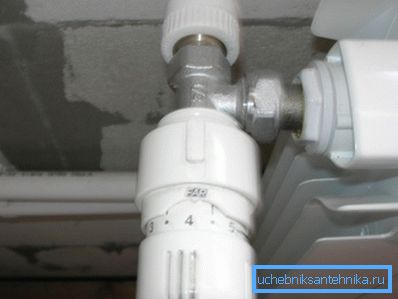

A fojtók helyett gyakran használják a termikus fejeket: valamivel magasabbak az áruk, de a szobahőmérséklet függvényében automatikusan szabályozhatják a permeabilitást.
By the way: gáz, elektromos és napkollektoros kazánok esetén előnyös alumínium radiátorokat használni. Könnyűek, kis belső térfogattal rendelkeznek (ami garantálja a gyors fűtést) és kiváló hőátadást eredményeznek egy részre.
elrendezés
Milyen rendszereket alkalmaznak a magánházban lévő fűtési rendszer felszerelésére kényszerített forgalom esetén?
- Az egyemeletes ház esetében a szerző szerény véleménye szerint a Leningrádban ugyanaz a választás lesz a legjobb választás.. Az utasítás rendkívüli egyszerűségének és hibatűrésének köszönhető: ennek a rendszernek a legégetőbb hidegben történő leolvasztása érdekében nagyon keményen kell kipróbálni.

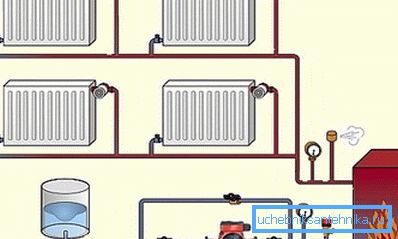

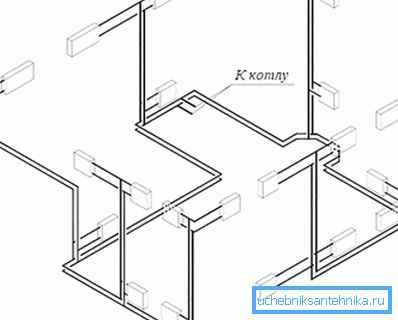

- A kétemeletes ház Leningrádnak két párhuzamos gyűrűvel és függőleges huzalozással használható az alsó palackozással (a visszatérés és a szállítás az alagsorban vagy az első emeleten van). Az egyes felszállócsúcsok légtelenítővel vannak ellátva.
következtetés
Reméljük, hogy az olvasó számára nyújtott háttérinformációk segítenek neki a saját fűtésének megtervezésében. A mellékelt videó, mint általában, további anyagot tartalmaz. Sok szerencsét!
