A magánházban lévő fűtőtestek kapcsolási rajzai: áramkörök

Építéskor vagy javításkor különböző módon lehet fűtőtesteket csatlakoztatni magánházban, de ennek ellenére csak két lehetőség van az áramkör általános elrendezésére, bár itt is sok árnyalat van. Ezeket az opciókat egy egycsöves vagy kétcsöves rendszer elrendezésére osztják fel, bár biztosítja a kontúrt fűthető padlórendszerre, kollektor fűtésre és hasonlókra.

De annak érdekében, hogy ezt megértsük, maradjon velünk, és kövesse az olvasást tovább, ahol többek között megmutatjuk Önnek a videót ebben a cikkben.

Radiátor csatlakoztatása áthidalással

Kontúrok típusai

Röviden a kazánokról

Megjegyzés. Minden típusú fűtésre szüksége van egy forrásra, és ebben az esetben egy adott kazán lehet. Ennek a készüléknek a megválasztása elsősorban az otthoni energia - villamos energia, gáz, gázolaj vagy szilárd tüzelőanyag - rendelkezésre állásától függ.

Elektromos kazán KOSPEL EXO - készülék
  • Elektromos kazánok kétféleképpen oszlik meg: TEN és elektród, és ez attól függ, hogy a hűtőfolyadékot bennük melegítik-e, vagyis a felmelegített víz fűtőelemekkel vagy elektródák segítségével felmelegíthető. Jelen pillanatban nem érdekel az egységek teljes jellemzője, de ugyanakkor elmondható, hogy az elektród ára jóval alacsonyabb, de nincs lehetőség a forró víz összekapcsolására. Összességében az elektromos kazánok meglehetősen gazdaságosak és 220V vagy 380V hálózaton üzemelhetnek, a fűtött helyiség méretétől függően (szükséges áramfogyasztás).
Konvekciós gázkazán fűtési rendszer
  • A legáltalánosabbak a gázkazánok., de ezek is kétféle - konvekciós (hagyományos) és kondenzáció (alacsony hőmérséklet) - a választásuk függ a ház fűtési körétől. A kondenzációs kazánok nagyon drágák, de nagyon gazdaságosak - hatékonysága néha meghaladja a 120% -ot, de ezek használata a legalkalmasabb az alacsony hőmérsékletű áramköröknél, azaz a padlófűtésnél. A radiátoros vagy vegyes (radiátorok - fűtött padló) esetekben hagyományos egységeket használjon.
  • Kevésbé általános dízel kazánok - egy-, két- és háromfázisúak, és leggyakrabban különböző gazdaságokban használják, korlátozott hozzáféréssel az áramforrásokhoz, például a villamosenergia-, gáz- és szilárd tüzelőanyaghoz. A szilárd tüzelőanyaggal működő kazánok azonban nagyon népszerűek, különösen mivel a legutóbbi időkben számos pirolízis-alapú gázgeneráló modellt hoztak forgalomba.

Megjegyzés. Vannak olyan univerzális kazánok is, amelyek egyszerre többféle üzemanyagot kombinálnak. Például gáz - villamos energia, gáz - dízel, nap - gáz - szilárd tüzelőanyag és egyéb kombinációk.

Fűtőkör rendszerek

Egy csővezeték

Néhány vízvezeték szerelő használ egy fűtőtestet egy magánházban.A Leningradka egycsöves rendszer, amelyet általában három vagy négy, öt radiátor erejéig terveznek (nagymértékben függ a méretétől).

A lényeg itt a következő: a hűtőfolyadék, amely egy szélesebb csőben működik, a fűtőtesteket tápláló kis ágakba esik - ezt a felső vázlatos képen látható.

Az ilyen áramkör fő problémája az, hogy amikor a víz belép az akkumulátorba, elveszíti a hőmérséklet egy részét, és visszamegy a tápvezetékbe, és minél tovább jut, annál hidegebb lesz.

A radiátor előtt beakasztott bypass

Annak érdekében, hogy a hűtés ne legyen annyira jelentős, a radiátor előtt egy bypass kerül beillesztésre - a felső képen elzárószelepekkel van felszerelve, és egy ilyen eszköz egy plasztikus vízvezeték szerelőházak csapódása.

Az a tény, hogy a bérlők a lakásuk hőmérsékletének növelése érdekében megakadályozzák a bypass-ot, és a víz a radiátoron keresztül áramlik, a hőforrás maximális felhasználásával, és a továbbhaladó bérlők megkapják a már hűtött hűtőfolyadékot. Előfordul, hogy az egycsöves fűtési rendszer bypassjának csaptelepét az első, a második és a harmadik emeleten helyezik el, majd a negyedik, és különösen az ötödik emelet lakói szinte hideg akkumulátorral rendelkeznek.

Kétcsöves rendszer

Folyamatosan fontolóra veszik, hogyan lehet egy magánházban egy fűtőtestet csatlakoztatni, és kétcsöves kontúrra kell lépni, amelyet feltétlenül nagy területeken használnak. Ön maga gondoskodott arról, hogy a megtakarítások ellenére az egycsöves rendszernek számos hátránya van.

A két csővezetékből álló rendszer fő előnye, hogy a hűtőfolyadék, amely számos padlón lévő radiátoron áthalad, nem tér vissza az ellátóvezetékbe, hanem a "visszatérés" -be kerül.

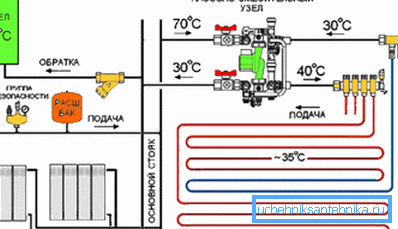

A radiátorok és a padlófűtés közös csatlakozásának terve

A kézikönyv lehetővé teszi, hogy egyidejűleg csatlakoztasson egy meleg padlójú radiátorokat a kétcsöves kontúrhoz, amint azt a felső kép is mutatja - minden itt is egyszerű, ha alaposan odafigyelsz.

A hűtőfolyadék a szállítócsövön keresztül belép a fűtőtestekbe és a padlófűtési rendszerbe, de csak akkor tud átmenni a felső áramkörben lévő háromutas szelepen keresztül, mint szivattyú és keverő egység (szükség esetén keringtető szivattyú is behelyezhető) .

Amikor a padlót a kívánt hőmérsékletre melegítik, a szelep aktiválódik, és a forró víz visszavezethető a visszatérő csőbe, és amikor lehűl, a szelep kinyílik.

következtetés

Amint láthatja, a fűtőtestek magánházban történő csatlakoztatásának lehetőségei nem olyan nehézek - csak meg kell érteniük. De ha egycsöves rendszert szeretne megtakarítani és telepíteni, először számítsa ki a házhoz szükséges hőteljesítményt - ne feledje, hogy egy cső veszteség nélkül legfeljebb négy bimetál radiátorot képes felmelegíteni 10 részre.
