A melegítés módja: az önkialakítás 4 fázisa

A lakóház és a városi lakások egyik legnehezebb mérnöki hálózata a fűtési rendszer. A felszereléshez szükséges berendezések és szolgáltatások nagyon drágák. De ha tudod, hogyan kell fűteni a saját kezedben, akkor sokat megmenthetsz, ha magad csinálod a munkát.

Az alábbi utasítások felbecsülhetetlen segítséget nyújtanak Önnek.

1. szakasz: Az alkatrészek kiválasztása

Hogyan fűteni? A legegyszerűbb módja az olyan speciális építőmérnökök szolgáltatásainak igénybevétele, amelyek széles körű tapasztalattal, speciális felszereléssel és készségekkel rendelkeznek. De ez a módszer nagy hátrány - az ár. A bérelt munkások szolgáltatásai meglehetősen drágák, és nem mindenki hajlandó részt venni ilyen nagy összeggel.

A második lehetőség házi fűtés. Annak ellenére, hogy az éghajlati mérnöki hálózatok az egyik legnehezebben tervezhetők, a munka minden szakaszát saját maga vagy partner segítségével végezheti el. Ebben az esetben nem fizetik a bérelt munkavállalók munkáját.

Sajnos a lakás fűtését nem lehet teljesen felkészíteni, mert a fűtési rendszer megszerzése előtt meg kell vásárolnia a szükséges felszereléseket, anyagokat és eszközöket.

Tipp Annak érdekében, hogy ne költsünk költséget drága elektromos szerszámok (forrasztópáka, csiszológép, préselő berendezés stb.) Megvásárlására, ami egyébként nem valószínű, hogy a jövőben szüksége lesz rá, ajánlott bérelni. Ez a szolgáltatás a legtöbb nagy áruházban található.

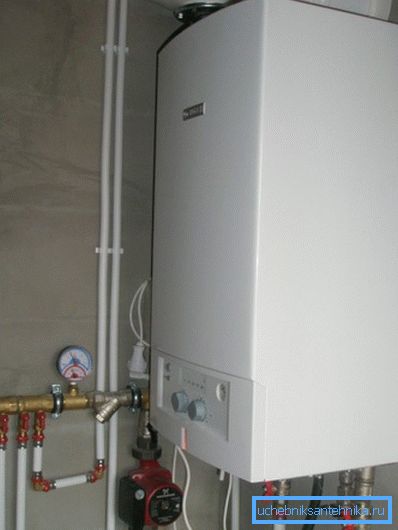

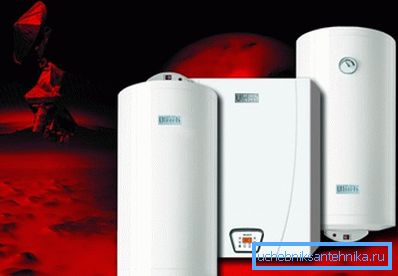

Fűtőkazán

Mind a háztartási fűtési rendszer, mind pedig a vízvezeték-építő által gyártott klíma-hálózat nem képes a főelem nélkül működni - a kazán a fűtőtestet melegíti, amely ezután átfolyik a helyiségekbe épített csöveken és radiátorokon.

A fajtától függetlenül minden fűtőegység két fő részből áll:

• olyan égetőkamrák, amelyekben ez vagy az üzemanyag elégetett, és bizonyos mennyiségű hőenergiát termel;
• hőcserélő, amelyen keresztül a hűtőfolyadék kering, és hőenergia érkezik a falakon keresztül.

Tipp Vannak egykamrás és kétkamrás kazánok. A második, a ház fűtése mellett, felmelegíti a vizet, amelyet ezt követően a háztartási igények kielégítésére használnak.

A meglévő fűtőelemeket részletesebben a táblázatban ismertetjük.

Tipp Bár túlságosan költséges az elektromos kazánok használatához, ezeket gyakran kiegészítő vagy tartalék áramkörként telepítik. Például a nappali fűtés egy szilárd tüzelésű kazán használatával elektromos használattal kényelmes hőmérsékletet tarthat éjjel.

Ami a városi lakások lakóit illeti, meg kell felelniük a fűtésnek, ahol a hűtőfolyadékot központilag szállítják. És a minőség gyakran sok kívánnivalót hagy maga után.

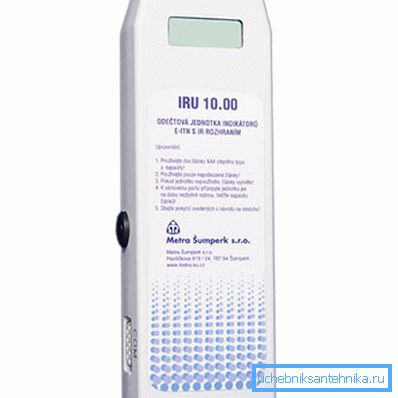

Pénzt takarítson meg, és csak a szállított hőmennyiségért fizetendő, javasoljuk, hogy fűtési költségelosztókat telepítsenek a lakásban. Pontosan meg fogják mondani, mennyi hő fogyasztott, és mennyi pénzt kell fizetnie érte.

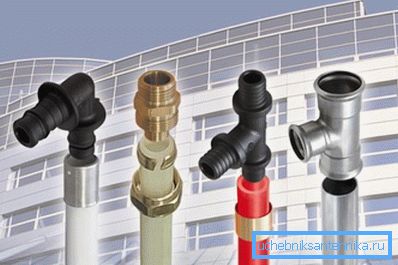

csövek

A hűtőfolyadék szállítása a radiátorokra, amelyek tárgyakat és levegőt fújnak a helyiségben, csöveket kell használni. Nagyon sokan vannak.

Az alábbi típusok a leggyakoribbak:

• acélból;
• réz;
• rozsdamentes acél;
• polipropilén;
• a varrott polietilénből;
• fém műanyag.

Figyelj! Szinte minden házi fűtési rendszer műanyag csövekből készül. Könnyebb szállítani, összeállítani és összekapcsolni egymással. Csak az éghajlati hálózat projektje alapján kell kiválasztani a megfelelő anyagot.

Csövek megválasztásánál és vásárlásánál figyelembe kell venni:

• a házban telepített fűtőberendezések teljesítménye;
• a fő- és ellátóvezetékek (nyitott és rejtett) - a padlólap vagy a falak alatt - elhelyezése;
• a hűtőfolyadék áramának a rendszerben történő elrendezésének módja (természetes megkülönböztetés - a gravitáció hatása és a keringtető szivattyúk kényszerítése);
• a hőmérséklet, amelyre a hűtőközeg felmelegszik (a legtöbb polimer nem képes elviselni több mint 95 Celsius fokot, ebben az esetben acélszerelést kell végezni);
• csőfektetési rendszer.

Az utolsó pont nagyon fontos. Mielőtt a fűtést elvégezné, elengedhetetlen, hogy melyik hőátadó áramkört fogja használni.

Három:

1. Egycső. Egy csövet használnak. Minden helyiségben gyűrű alakú, majd a radiátorok sorozatban vagy párhuzamosan vannak rögzítve. Ennek a megoldásnak a fő előnye a költséghatékonyság (elvégre legalább a szükséges alkatrészek és kiegészítők szükségesek).

Ami a hátrányokat illeti, sokkal több van itt:

• a hűtőfolyadék térfogatának pontos szabályozása és az egyes akkumulátorok hőmérséklete - ha egy termikus szelepet helyez a fúvókára, akkor a víz áramlását nem csak egy radiátorban, hanem minden további elemben is korlátozni fogja;
• egyenetlen hőelosztás - a kazánhőmérséklethez közelebb telepített akkumulátorok a legtávolabbiaknál;
• a javítás lehetetlensége - az egyik elem törése vagy szivárgása esetén nem lehet leválasztani a közös áramkörről, helyettesíteni vagy javítani anélkül, hogy leállítaná az egész rendszer működését.

Az elkerülések segítenek a hiányosságok részleges kiegyenlítésében. Ezek kisebb átmérőjű csövek, amelyek összekötik a fűtőtestek bemeneti és kimeneti csöveket. Ezek használatával telepíthet szelepet a bemenetre, és húzza ki az akkumulátort a rendszerből. Az anyagok fogyasztása ugyanakkor jelentősen megnő.

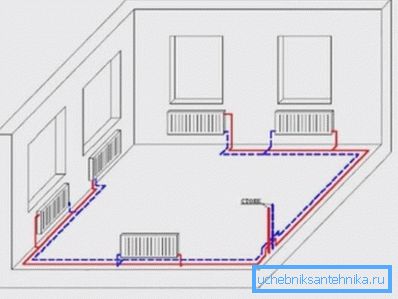

1. Kettős cső. Ebben a rendszerben két cső van: egy hűtőfolyadék szállítódik az elemekhez, a másik pedig a kazánhoz folyik. Hatékonyabb és drága mód a fűtés szervezésére.

A kétcsöves rendszer használatának pozitív elemei nyilvánvalóak:

• Kézi vagy automatikus szelepek segítségével beállíthatja az egyes radiátorok hőmérsékletét, a legkényelmesebb mikroklímát elérve;
• a hűtőközeg által átadott hőenergia egyenletesen oszlik el;
• Ha az akkumulátor szivárog, bezárhatja az elzárószelepet, és szétszerelni a sérült elemet javításra vagy cserére.

A kétcsöves rendszer lehetővé teszi, hogy több fűtőkört szervezzen: az első és a második emeleten, a radiátorok és a padlófűtés, a nappali és a hálószobák, és így tovább. Ebben az esetben hidraulikus elosztót használnak a fűtéshez - egy cső kisebb fúvókákkal, amelyek szabályozzák a víz áramlását.

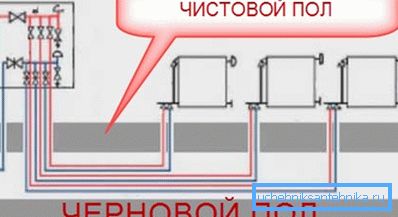

1. sugárzás. A legrugalmasabb és sokoldalúbb rendszer. Ebben az esetben a hűtőfolyadék belép az elosztó szekrénybe, ahol a kollektorok fel vannak szerelve. Ez utóbbival egy pár csövet (táplálás és visszaadás) csatlakoztat a házban lévő összes elemhez.

A sugárzási rendszer segítségével a ház mikroklíma egyetlen pontból szabályozható, és bármilyen módon megszervezi a hűtőfolyadék áramlását.

Azonban ez a fűtési rendszer számos olyan jellemzővel rendelkezik, amelyek megakadályozzák széles körű eloszlását:

• A telepítéshez óriási számú cső szükséges, mivel minden radiátoron pár csöveket kell vezetni a gyűjtőcsőbe;
• csak az autópályák rejtett fekvése lehetséges, mivel valószínűtlen, hogy nagy esztétikailag kellemes csövek készíthetők;
• egy gerendás rendszerben a hőhordozó hatékony áramlását csak szivattyúkkal lehet megszervezni.

Miután foglalkozott a tömítés elrendezésével, folytathatja az elemek kiválasztását.

radiátorok

Mint a csövek esetében, a radiátorok egymástól is eltérnek, elsősorban a gyártás anyaga tekintetében.

Az ilyen elemek felépítésében:

1. Öntöttvas. Nagy a súly és a tartósság. A hátrányok közé tartozik a törékenység és nem túl vonzó megjelenés. Magas termikus tehetetlenség jellemzi, ezért gyengén alkalmasak autonóm fűtési hálózatok beépítésére hűvös cirkulációs ciklus mellett.

Másrészt az öntöttvas elemeket gyakran a központi fűtéshez csatlakoztatott apartmanokban helyezik el, ahol a hőhordozó minősége (mind fizikai, mind kémiai összetétele) sok kívánnivalót hagy maga után. Csak annyit kell megvédeni az elemeket a vízütőktől, hogy a fúvókákon elzáró szelepeket szerelnek be.

1. acél. Az egyik legolcsóbb és leghatékonyabb megoldás a saját fűtési hálózatához. Az elemek olcsóak, könnyen telepíthetők, és jól néznek ki.

Az egyetlen hátrány erõs korrózióérzékenység. A hűtőfolyadék hosszú ideig (például nyáron) nem távolítható el a rendszerből, különben a rozsda gyorsan felhasz- nálhatja az acélelemeket.

1. alumínium. Megkülönböztetik a piacon a legmagasabb teljesítményt és kiváló megjelenésük. A magas hőátadási tényezőt figyelembe véve, a fűtőtestek minimális kihasználásához a helyiség hatékony felmelegítése szükséges.

Az alumínium elemek nagyon rosszul tolerálják a vízben oldódó agresszív elemeknek való kitettséget. Még a legkisebb eltérés a hűtőközeg kémiai összetételében károsodást okozhat.

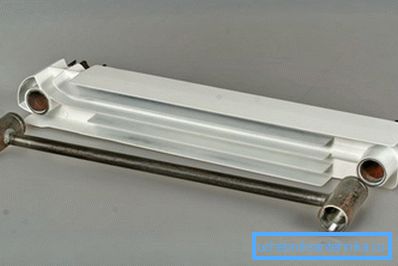

1. bimetál. Ezek az akkumulátorok a legmagasabb fogyasztói tulajdonságokkal rendelkeznek, ami tükröződik az árban. Az alumínium radiátorok minden előnyével rendelkeznek, de hátrányosak.

A hűtőfolyadék belsejében az acél kereten kering, és nem érintkezik az alumínium hőcserélővel. Ennek eredményeképpen több energiával és kevésbé tartóssággal rendelkezünk.

Ha nem félek az árból, akkor biztonságosan vásárolhat bimetál fűtőtesteket. Nem fog csalódni a választásban.

2. szakasz. A rendszer teljesítményének kiszámítása

Egy önállóan létesített fűtési hálózat csak akkor tudja hatékonyan felmelegíteni a házat, ha a kazánt választja és telepíti a szükséges kapacitással. Ez nem lehetséges "látóhatásonként", különben a melegítő fűtőteljesítménye vagy nem elegendő a ház minden szobájához, vagy túlfizet a nem hatékonyan égett hűtőfolyadékokra.

A kívánt érték meghatározásához használja a következő képletet:

M_hogy = K_n * S / 10, ahol:

• K_n - Korrekciós tényező a ház építésének helyétől függően;
• S a lakás minden fűtött helyiségének területe.

Tipp Kívánatos, hogy a számítások eredményeképpen kapott érték 20% -ot adjon hozzá, figyelembe véve az előre nem látható tényezőket: alacsony gáznyomás, túl hideg tél, forró víz használata és így tovább.

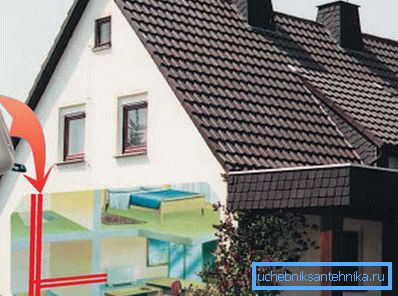

3. lépés. A hűtőfolyadék térfogatának kiszámítása

Ugyanilyen fontos számítani, hogy mennyi hűtőfolyadék szükséges a rendszer kitöltéséhez.

A számítások a következők:

• az elemek térfogatát megszerezzük az egyes szakaszok belső térfogatának (a kísérő dokumentációban a radiátorokon feltüntetett) számával, a házban elhelyezett számukkal;
• a csövek térfogatát úgy kapjuk meg, hogy a belsõ részük területét megszorozzuk a rendszerben lévõ ellátó- és kisütõvezetékek teljes hosszával;
• megkapjuk a rendszer teljes mennyiségét, hozzáadva a két előző számot;
• megtaláljuk a hűtőközeg hőmérséklet-különbségét - a maximális értéktől a víz hőmérsékletét kivonjuk az elzáró rendszerben;
• a hűtőfolyadék térfogatát forró állapotban találjuk meg (ehhez szükségünk van a folyadék hőtágulási tényezőjére, amelyet egy bizonyos hőmérsékleten használunk - a vízhez 80 ° C-on 5,87 * 10^-4).

A kapott érték nem csak fagyás felvásárlásakor, vagy a kívánt mennyiségű lágyított víz előkészítésében fontos. A hűtőfolyadék mennyiségére koncentrálva ki kell választani egy tágulási tartályt (annak térfogata a rendszerben keringő folyadék legalább 10% -át kell tartalmaznia).

4. lépés Telepítés

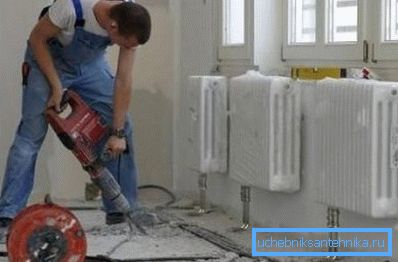

Tehát miután megvásároltuk a szükséges anyagokat és tartozékokat, saját kezünket tovább melegítjük. A folyamat nem különösebben nehéz. A legfontosabb az, hogy szigorúan tartsuk be az építésziroda által összeállított mérnöki projektet, vagy személyesen rajzolt vázlatot.

A munka során ügyeljen a következő árnyalatokra:

1. A fűtési radiátorokat ablaknyílás alatt kell elhelyezni úgy, hogy hosszúságuk megegyezzen az ablak szélességével. Ez jelentősen csökkenti a hőveszteséget az ablakokon keresztül (különösen, ha alacsony minőségű ablakblokkok vannak telepítve).

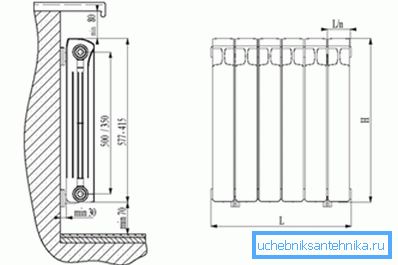

2. A padlóról az alsó peremre és az ablakpárkánytól a felső részig terjedő távolság nem lehet kevesebb 10 cm-nél, ellenkező esetben a légáramlás zavart okoz, és a konvekciós melegítés hatásfoka csökken.

1. A helyiségben lévő összes radiátornak ugyanazon a szinten kell lennie. Így a hűtőközeg egyenletesebben lesz elosztva, és a fűtőelemek megjelenése nem fog disszonanciát hozni a helyiség belsejében.
2. Az akkumulátor minden szakaszának éleinek függőlegeseknek kell lenniük. Vízszintes elhelyezés nem megengedett.
3. A csővezeték elrendezésétől függetlenül legalább egy hűtőfolyadék-elvezető szelepet kell felszerelni, amely teljes folyadékcserét igényel.

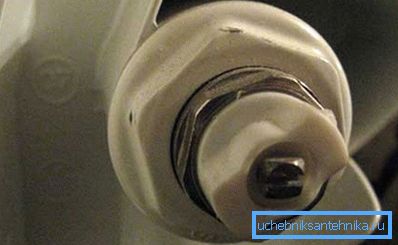

4. Annak elkerülése érdekében, hogy a levegődugók kialakuljanak, minden egyes elem tetején a bemenettel ellentétes oldalon, meg kell erősíteni a Mayevsky daru. Javasoljuk továbbá, hogy a légvezetékeket a csővezetékek nehéz szakaszaiba telepítsék, ahol várhatóan légzés várható.

A munka végén vizsgálatot kell végezni. Ehhez hővezető van a csövekbe öntve, amely után a nyomás némileg magasabb a norma fölé, és a kazán elindul.

Az éghajlati hálózatnak ebben a módban legalább 24 órán keresztül működnie kell. Ha szivárgást észlel, azokat meg kell javítani.

következtetés

Sok hazai mester csodálkozik, hogyan kell csinálni magad: fűtés, szennyvíz, szellőzés, vízvezeték és így tovább. Ön már megkapta a választ az első kérdésre. Ami a többi - nézze meg a videót ebben a cikkben.
