A radiátor magassága. műszaki csővezetékek és berendezések

A fűtőtestek két típusa van a padló és a fal szerelésének szempontjából, ezért a második lehetőség azt jelenti, hogy a padló alatti radiátor bizonyos beépítési magasságát be kell tartani, ami lehetővé teszi a fűtési rendszer problémamentes csatlakoztatását.

Meg kell mondani, hogy ha egyértelmű utasításokat vársz erre a paraméterre, akkor hiába van, mert egyszerűen nem léteznek, és főként a fűtési kör telepítésétől, az ablakpárkányok magasságától és végül a magasságtól . Bár lehetetlen megmondani, hogy ez a paraméter nem különbözteti meg azt, amit most javasolunk, hogy vizsgálja meg, és nézze meg a videót ebben a cikkben.

Műszaki csővezetékek és berendezések felszerelése

Ajánlás. A rendszer telepítésekor, ha a magassági és hosszúságú fűtőtestek mérete lehetővé teszi számukra az ablakok alá helyezését, akkor csak ezt tegye meg. Az ablak alatti akkumulátor egyfajta termikus függönyt hoz létre, amely korlátozza a hideg levegő áramlását az üveg oldalán.

• Tehát, milyen magasságban a padlóról telepíteni radiátorok, lefektetett, ha a fűtési kör, és attól is függ, hogy van-e beágyazott keringető szivattyú. Ha a rendszer működni fog kényszer nélküli, ez teljesen természetes, hogy nem kell a torzítás a csöveken keresztül, akkor meg kell teret elfogultság visszatérő cső, ha kétcsöves rendszer, vagy szállító csővezeték, ha egy cső.
• A "Leningrádi" (egycsöves rendszer 3-4 radiátorhoz) az elemek szintén csökkentek, mivel ilyen esetekben a fűtőkészülékhez nem történik különleges érintés - az áramkör áthalad a jobb oldalon, az alsó oldali csatlakozással.
• Különböző rendszerek és beépítés azt jelenti, hogy ha a 10-15 cm-től eltér a padlóról, az SNiP 3.05.05-84 ("Technológiai berendezések és csővezetékek") szerinti radiátorok beépítési magassága teljesen normális lesz minden áramkör számára. Pontosabban, az áramkört fel kell szerelni úgy, hogy ezek a paraméterek megfeleljenek.

Milyen kontúrok vannak?

Nagyjából kétféle radiátor áramkör létezik: egycsöves és kétcsöves, és minden más a meglévő rendszer módosítása, akár kevert (padlófűtés, radiátorok) vagy kollektoros fűtési rendszer. Az ilyen esetek bármelyikében az utasítás egy vagy másik áramkört igényel, egyszerűen, különféle kiegészítések készülnek szaniter berendezések formájában, három-vagy négyutas szelepek és fésűk formájában.

Ha egycsöves rendszert használunk, mint a felső vázlatos ábrán, akkor az egész hőátadó közeget egyetlen csőben hurkoljuk - elhagyja a kazánt, és visszatér, és a már hűtött vizet fűtésre szállítja.

A fűtőtestek ütköznek benne az út mentén, és a csatlakozás típusa nem tesz különbséget - a pillér, a termikus vagy a kényszernyomás alatt, a víz, amely a kimeneteken áthalad, belép, és áthalad az akkumulátoron, visszatérve a csőbe.

A probléma itt az, hogy a hűtőfolyadék, miután áthaladt a fűtőberendezésen, már elveszíti korábbi hőmérsékletét, ezért minél messzebb van, enyhén lehűl, és annál több berendezés van ilyen rendszerben, annál hidegebb lesz, távolodik a kazántól.

Annak érdekében, hogy képes legyen szét a radiátor fűtési szezonban, nem olvad össze a vizet, mielőtt beállítja a bypass - egy cső, amely végtelenített rendszer, és ez jól látható, a felső fotó, és tegye a zárószelep előtt az akkumulátort.

A szétszerelésen kívül a bypass is részben hozzájárul a hűtőközeg hőmérsékletének fenntartásához, mivel az áthaladó víz nem lép be a radiátorba. De a sokemeletes épületekben ezt az eszközt néha helytelenül használják - egy darut helyeznek rá, és megakadályozzák, a teljes átáramlást a radiátoron átengedik, ezért azok, akik élnek tovább, hidegebb vizet kapnak.

A kétcsöves rendszer hűtési problémák nem léteznek, vagy inkább ott van, de ez csak attól függ, a cső hossza, és általában kiderül, olyan kicsi, hogy nem is figyel - a centralizált rendszerek sorban védett hőszigeteléssel és van veszteség is minimálisak.

Az a helyzet, hogy a forró hűtőfolyadék a csövön keresztül áramlik az összes radiátoron, de az akkumulátornak átadott hűtött víz nem jön vissza, hanem a visszatérő csőbe kerül, így megtartja a kezdeti hőmérsékletet az egész körben, függetlenül attól, hogy hány pontot .

De van egy caveat - a beszerelés és a működtetés ára kissé magasabb lesz, mert először a második csövet adják hozzá, másodszor pedig több vizet kell felmelegíteni, és az eszköz paraméterei nem számítanak, lehet, hogy a radiátorok magassága 250 mm vagy 1200 mm egyébként.

Megjegyzés. Ha szükség van a fűtőtestek és a padlófűtés rendszerének közös csatlakoztatására, akkor egy kétcsöves rendszert használnak, de egy háromutas termosztatikus szelepet szerelnek be a vízfelület köré, amely a hűtőfolyadékot a hőmérsékletétől függően újraelosztja.

Telepítési szabályok

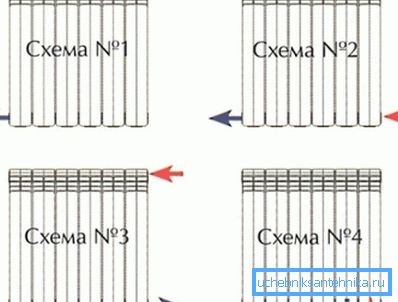

Mind a négy radiátor csatlakoztatási sémája, amely a felső képen látható, mind az egycsöves, mind a kétcsöves fűtési rendszerekre alkalmazható - az alkalmazott módszer az áramkör helyétől függ.

Azonban az autonóm egycsöves fűtési rendszerekben előnyben részesítik az alsó vagy az alsó csatlakozást, de ez egyszerűen a telepítés egyszerűsége és nem több. Ráadásul az alumínium radiátorok (vagy más fémek) magassága befolyásolhatja az Ön választását - amint azt mondtuk, mindez az ergonómiához kapcsolódik.

Ha úgy dönt, radiátorok 800 mm magas, 99% -ában, nem fog illeszkedni az ablak alatt, mert meg kell, hogy lépjen vissza, és nem csak a nem, hanem az ablakpárkányon, legalább 10 cm, így ezek a fűtőtestek használják gyakrabban, mint a meleg falakkal díszített táj.

Ezért a fűtési bimetallikus fűtőtestek leggyakoribb magassága 600 mm - így fenntarthatja a távolságot a padlóról és az ablakpárkányra, bár semmi sem akadályozza meg a 400 vagy 500 mm magasságú eszközök használatát.

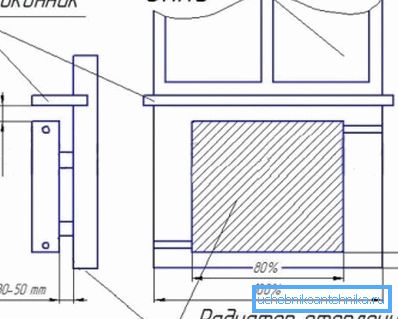

Ezen túlmenően, az ablak alatti fűtőberendezés telepítésénél figyelembe kell venni nemcsak a fűtőtestek magasságát, hanem a falról való visszavonulást is, hogy a rés legalább legyen? eszköz mélységei - különben a hőátadás nagymértékben alulbecsülni fog.

És még egyszer szeretnék visszatérni a magassághoz - ha sikerül, próbálj meg ellenállni 12 cm-rel a padlóról, de ne felejtsd el, hogy ha ez a távolság kevesebb, mint 10 cm vagy több, mint 15 cm, akkor ismét nagyban alábecsülni fogja a hőátadás hatását.

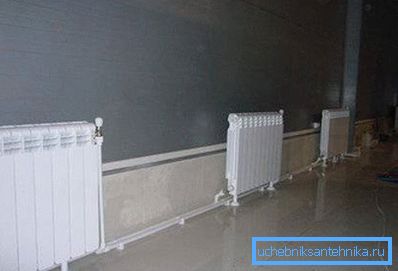

Abban az esetben, ha a telepítés nem történik az ablakok alatt, például a készülékek padlószerelése, mint a felső képen (itt a fűtőtestek magassága 400 mm), akkor legalább 20 cm-t le kell venni a falról.

következtetés

Az esetek többségében a vízmelegítés saját kezűkkel történik, mindenki megpróbálja elhelyezni a fűtőberendezéseket az ablakok alatt, ezért a leggyakoribb magasságot használja - 500-600 mm. De ez egyáltalán nem jelenti azt, hogy be kell tartania ezeket a szabványokat.
