A radiátor rész: a szerkezetek fő típusai és azok

Bárki egyetért azzal, hogy a házban élni kényelmesen elsősorban az optimális hőmérséklet fenntartása a szobákban, különösen a hideg évszakban. Ezért ma megmondjuk, hogyan kell kiválasztani a megfelelő radiátorokat - hány szelet négyzetméterre van szüksége, és fontolja meg, hogyan kell önállóan elvégezni az összes szükséges számítást annak érdekében, hogy a lehető legpontosabb és legeredményesebb eredmény legyen.

A képen: egy 10 részes radiátor egy nagyon gyakori lehetőség a normál szigetelésű közepes méretű szobákhoz.

A főbb szerkezeti típusok és jellemzőik

Ha választ szeretne kapni arra a kérdésre, hogy hány radiátorszakaszra van szüksége egy m2-enként, akkor először is tudnia kell, hogy milyen típusú elemeket használnak beltérben, mert a termékek jellemzői meglehetősen sokban különböznek egymástól. Ezért adjuk meg a legkedveltebb opciók jellemzőit: 500 mm-es középpontú keresztmetszetű szerkezeti elemeket vettünk alapul:

Öntöttvas Ezek a struktúrák mindenki számára jól ismertek, több mint egy évszázadot használtak és még mindig nagyon gyakoriak, és a tartósság, az alacsony minőségű hűtőfolyadék és a korrózióállóság ellenére is keresettek, és ennek az opciónak az ára alacsony. Ami a hatékonyságot illeti, az egyik fejezet körülbelül 100 wattot ad, magasabb értékeket jelez a dokumentációban, de a tényleges értékek alacsonyabbak
acél Ezeket a termékcsoportokat alacsony költséggel, jó hőelvezetéssel és alacsony tömeggel jellemezik, a mínuszoktól pedig hidraulikus sokkokkal szembeni instabilitást kell biztosítani (ezért ezeket legjobban az egyéni fűtési rendszerekben használják), és a rendszerben megnövekedett korrózió áll fenn, ha nincs hűtőfolyadék. Ami a hőátadást illeti, a termék konfigurációjától függően 120 és 140 watt között változik
alumínium Nagyon népszerű megoldás ma, amely kétségtelen előnyökkel jár: az alacsony súly, amely egyszerűsíti a telepítés folyamatát a kezével, nagy hőátadással (egy rész körülbelül 200 watt) és alacsony költséggel. A hiányosságok között megfigyelhető a hidraulikus hatások alacsony ellenállása és a hőhordozó minőségére vonatkozó követelmények, mivel a különböző szennyeződések korróziós folyamatokat okoznak a rendszerben.
bimetál Először meg fogjuk mondani, hogy mi a bimetál, ez egy olyan szerkezet, amely alumínium részeket ábrázol, amelyek belsejében acél mag van. Ennek köszönhetően a termékek megbízhatósága sokszor emelkedik, és a hőátadás nagyon magas, így egy rész átlagosan 150-180 watt. A legnagyobb hátrány a termékek magas költsége.

Figyelj! A radiátorok hőkibocsátásának maximalizálása érdekében évente legalább egyszer öblíteni kell a rendszert. Az a tény, hogy akár 1 milliméter lerakódás a radiátorokon belül 15% -kal csökkenti hatékonyságát, ami nem csak a fűtés minőségét rontja, hanem az energiahordozók megnövekedett költségeit is okozza.

A kiváló minőségű bimetallikus radiátor nem kevesebb, mint egy öntöttvas-analóg, ezért fontos, hogy a legerősebb termékeket válasszák, és ne mentse őket.

Alapvető elszámolási lehetőségek

Most nézzük meg, hogyan válasszuk ki a fűtőtest egyes szakaszainak számát egy adott helyiségben. Számos technikával foglalkozunk, csak azokat a legegyszerűbb megoldásokat vizsgálni, amelyek viszonylag pontos eredményt adnak.

Egyszerűsített módszer

Ha ezt az opciót használja, a következő elvnek kell vezérelnie: a közép-oroszországi helyiségekben, amelyeknek egy külső fal és egy ablak van, a szükséges hőteljesítmény 100 W / m2. A mennyezetek magassága nem haladhatja meg a 2,8 métert.

Egy egyszerű képlet segítségével könnyedén kiszámítható

Tekintsen egy konkrét példát, csak annyit kell tudnia, hogy mennyi m2 a szobában:

  • Tegyük fel, hogy egy 15 négyzetméteres szoba van egy ablakkal és egy külső falral, a mennyezet magassága 2,5 méter;
  • 50 mm-es középpontú öntöttvas radiátorokat használnak fűtésre;
  • Nagyon egyszerű: az 1 m2-es radiátorszakaszok száma 1, vagyis 15 rész szükséges 15 méterre. Természetesen, ha a rendszer hõmérséklete 90 ° -kal egyenlõ, akkor az elemek hõteljesítménye kb. 150 watt lesz, és 10 széle lesz, de a gyakorlatban szinte egyáltalán nincs ilyen eset, átlagosan a folyadék 70 fokos fûtése;
A 15 részen lévő öntöttvas radiátor lehetővé teszi, hogy ne féljen még a legsúlyosabb fagyoktól sem.
  • Ha sarokszobája vagy 3 méteres vagy magasabb mennyezeti magassága van, akkor az eredményt 1.2-1.3-ra kell szorozni a falszigetelés minőségétől és az alkalmazott ablakblokkok típusától függően.

Figyelj! A fent felsorolt ​​tényezőkön kívül a radiátorok felszerelésének típusa és kapcsolataik típusa is fontos, ezért fontolja meg ezeket az árnyalatokat, és szükség esetén módosítsa a végeredményt.

Ez az, hogy a csatlakozási lehetőségek a preferenciák sorrendjében rendeződnek, ha az első kettő kiváló hatékonyságot nyújt, a harmadikban a teljesítmény körülbelül 10% -a elvész, a negyedikben pedig 15-20% teljesen elveszett

Online számológépek használata

Az ilyen típusú számítások elvégzéséhez szükséges utasítások is nagyon egyszerűek, a legfontosabb az, hogy minőségi erőforrást találjunk egy jó programmal, amely figyelembe veszi a további tényezők maximális számát. Ez az egyetlen módja annak, hogy pontosan meghatározzuk, hány négyzetméter elegendő lesz a radiátorok egy vagy másik változatához.

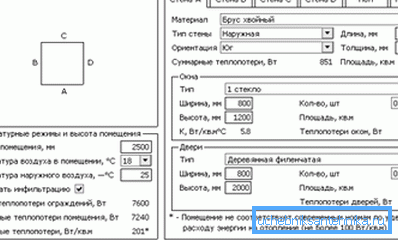

A magánházakhoz külön programok vannak.

Ami a számításokat illeti, egyszerűek:

  • Adja meg az összes kért adatot a programmezőkben., annál megbízhatóbbak és pontosabbak, annál jobb, mert befolyásolja a számítások helyességét;
  • Ha nincsenek kritériumok a számológépben, akkor egyszerűen szorozzuk meg az eredményt egy bizonyos indexgel (például a radiátorok elhelyezkedését nem mindig veszik figyelembe, de a hűtőrészek hány radiális szakaszainak meghatározásakor ezt a tényezőt nem szabad figyelmen kívül hagyni).
Amint látja, sok a telepítési opciótól függ.

Számítás volumen alapján

Nagyon népszerű az a tény, hogy lehetővé teszi a szakaszok számának nagyon pontos számolását, egyesek azzal érvelnek, hogy az eredményül kapott érték túlértékelt, de jobb, ha a radiátort 12 szakaszra helyezi a szükséges 10 helyett, és fenntartja a kívánt hőmérsékletet egy szabályozóval több fagy használjon további fűtőtesteket.

Ami ezt a technikát illeti, egyszerű: a hely tényleges hosszát, szélességét és magasságát meg kell mérni, és egymás között szorozni kell az értékeket, az eredmény köbméter kötet. Ezt az értéket megszorozzák 41-tel - ez pontosan hány watt szükséges egy köbméter levegőre, jó szigeteléssel és energiatakarékos kettős üvegezésű ablakok használatával, 34 watt / köbméter elegendő.

A kiszámításnál fontolja meg a radiátor fűtésének szakaszát, néha a helyiség jellemzői miatt a tervezettnél alacsonyabbra kell helyezni a radiátorokat.

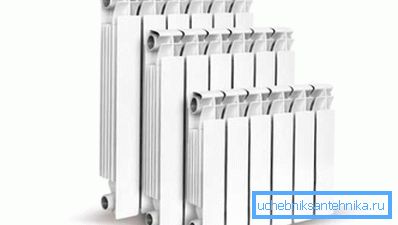

Minél magasabb a használt szelvény, annál nagyobb a hőátadás.

Néhány fejlesztő megkérdezi, hogy mit kell tennie, ha a számítás helytelenül történt, és további radiátorok beszerelésére van szükség? Két megoldás létezhet - akár a már telepített struktúrákhoz (szélessége nem haladhatja meg a 16 bordát), vagy különálló elemet adjon hozzá, attól függ, hogy melyik lehetőség egyszerűbb megvalósítani és jobban megfelel egy adott helyiségnek.

következtetés

Számítsa ki a hűtőrész szükséges számú szakaszát a fejlesztő által, a legfontosabb, hogy ne veszítse el a fontos árnyalatokat, és csak minőségi termékeket használjon. A jelen cikkben szereplő videó segít néhány probléma alaposabb kiaknázásában, segít a számítások még jobb elvégzésében.
