A radiátor tartókonzol: típusok, készülékek és szerelési

Leggyakrabban akkumulátorokat, rögzített fali konzolokat talál. De vannak olyan helyzetek is, amelyeknél megbízhatóbb a kötőelemek alapmodelleinek használata. Róluk, és ebben a cikkben tárgyalja.

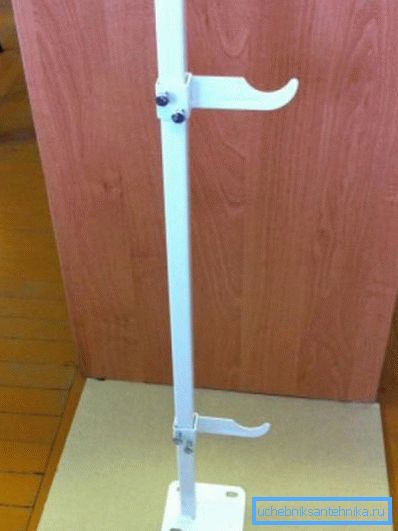

A padlófűtőtest konzoljának képe

Általános rendelkezések

A fűtőtesteket általában a falra szerelt horogokra kell felakasztani. Ezt a technológiát a legtöbb esetben radiátoros fűtési rendszer telepítéséhez használják. Erősen rögzített akkumulátorok évekig lógnak ebben a helyzetben, megfelelően működnek. Számos ok arra kényszerítheti Önt, hogy kevésbé gyakori padlózárakhoz forduljon.

A padló szerelési rendszerek kiválasztásának okai

  1. Fali eltérés a megbízhatósági szabványok szerint. Példák:
    • Gipszkarton gipszkarton. A gipszkarton egyszerűen nem viseli a radiátor súlyát.
    • Panorámablakok. Ugyanabban az üvegben nem szereljük fel a konzolokat, így csak az akkumulátort rögzítjük a padlóra.
    A kétfémes radiátorok padlózárait abban az esetben használják, ha lehetetlen a falhoz rögzíteni
    1. A terv tervének jellemzői. A radiátorok padlótartója maga is a belső tér eleme lehet.
    2. Nincs megfelelő hely. Vannak olyan esetek, amikor egyszerűen nincs helye a fűtőkészülékek falra helyezésére, majd egy alternatív megoldás az akkumulátor földre szereléséhez.
    3. A nagy tömegű termékek rögzítési rendszerének megerősítése. Erre a célra például nagyméretű öntöttvas radiátorok padlóelemei használhatók.

    előnyök

    A következő pozitív szempontok jellemzőek a megfontolt kötőelemekre:

    • Nagy megbízhatóságú rögzítés. A padlóhoz való kötés legtöbb esetben stabilabb, mint a falra szerelés.

    Tipp: Különösen nagy méretű és súlyú fűtőtestek beszerelésekor ajánlatos egyidejűleg kombinálni a padló és a fal rögzítését. Ez teljes bizalmat ad a teljes nehézszerkezet stabilitásában.

    • Egyszerű telepítési utasítás. Nem igényelnek magasan képzett szakemberek segítségét, minden munkát könnyen elvégezhet önállóan.
    Az akkumulátor telepítése a padlókonzolokkal egyszerűen kézzel elvégezhető.

    Tipp: ha a lakás vagy a ház erõs cseppek a padlófelületen, javasoljuk, hogy állítható padlóelemet használjon a radiátorok számára, amivel könnyebben hozzá lehet igazítani a vízszintes szerkezetet.

    • Megfizethető ár. A modellek széles választéka lehetővé teszi a legmegfelelőbb termék kiválasztását.
    • Esztétikus megjelenés. A dekoratív műanyag bélés növeli a kötőelemek vonzerejét.
    • Nincs követelmény egy függőleges felület jelenlétében, amely kiterjeszti a fűtőkészülékek beszerelésének megválasztására vonatkozó lehetőségeket.

    típusok

    Megkülönböztethetjük a fűtőtestek padlózatára vonatkozó alábbi lehetőségeket:

    1. Javítva műanyag béléssel.
    Rögzített fogantyúk
    1. Állítható, amely műanyag béléssel is szállítható.

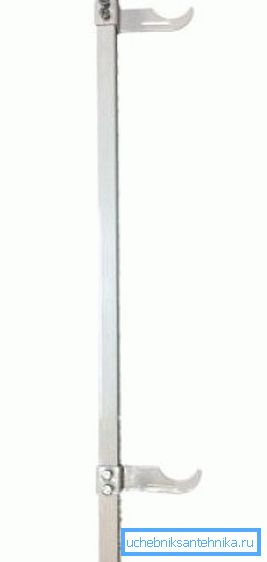

    Állítható padlótartó alumínium radiátorhoz
    1. Kombinált modellek.
    2. Speciális szélesség 80-100 mm.
    A minta szélessége 80 mm

    Eszköz és telepítési funkciók

    Amint látja, a konzol típusától függően kialakítása változhat, de a három fő elemet érdemes kiemelni:

    struktúra

    A padlófűtőtest szerelvénye
    Megnevezés az ábrán Elem neve
    A Univerzális állvány, mely 90 cm magas elemekhez készült
    B Dekoratív műanyag bélés a csőállványhoz
    az Dekoratív műanyag pad a saroktartóhoz

    felszerelés

    Amint azt már említettük, nem nehéz telepíteni egy padlóra szerelt akkumulátor csatlakoztatási rendszert, és a tulajdonos ezt megteheti. Az 500-600 mm-es magasságú radiátorok állítható Szabványos modelljének telepítésének példáján alapuló munkát tekintjük:

    Szerelési séma állítható tartókonzol
    Megnevezés az ábrán Elem neve és telepítési leírása
    1 Az aljunkat a talajhoz rögzítjük, biztonságosan rögzítjük
    2 A műanyag tartó a szükséges méretig rövidítve a fűtőelem méretének megfelelően
    3 A csavarok beállítják a kívánt magasságot
    4 A radiátorot fedél nélkül kell felszerelni
    5 Rögzítse a tervezést az alsó csavarral
    6 Helyezze a radiátor sapkát a helyére

    De a 200-400 mm-es magasságú akkumulátorok "Plus" konzoljának felszerelése sajátos árnyalatokkal rendelkezik, amelyeket szintén megismerünk:

    A
    Megnevezés az ábrán Elem neve és telepítési leírása
    1 Az aljunkat a talajhoz rögzítjük, biztonságosan rögzítjük
    2 A rögzítőelem felső része az alsó részhez képest megfelelő magasságban van rögzítve.
    3 Szerelünk olyan műanyag tartóelemeket, amelyekre a radiátorot előzetesen eltávolított fedéllel felszereljük
    4 A csavaros rudat rögzítse az alátétre a konvekciós lemezek között, biztonságosan rögzítve a kialakítást
    5 Helyezze a fedelet

    Figyelnünk kell az aljzat talajba való beépítésére is.

    A folyamat is teljesen egyszerű:

    • Helyezzük a terméket arra a helyre, ahol rögzítjük, és a lyukakon át a ceruza segítségével jelöljük ki a lyukakat, majd távolítsuk el az oldalt.
    • Továbbá, ha a padló betonból készült, akkor egy kalapácsfúvót egy hegyes fúróval, és az oszlop alatt az üléseket meg kell fúrni.
    Perforátor betonfúráshoz
    • Helyezze a műanyag tüskéket a lyukakba.
    • Helyezze a talpát a helyére és rögzítse csavarokkal. Ha a padló fából van, akkor a csavarokkal végzett rögzítés azonnal elvégezhető.

    következtetés

    A padlókonzolok a fűtőtestek számára, bár kevésbé gyakran használják a falakhoz, de egyes esetekben egyszerűen nem képesek nélkülük. Például, ha panorámaablak vagy belső gipszkarton van, akkor a fal nem fog működni, és az akkumulátort a padlóra kell helyezni. Néha ezt az opciót a tervezési terveknek megfelelően hajtják végre.

    Az elemek padlócsapokkal vannak rögzítve

    A jelen cikkben szereplő videó további információkat közöl, amelyek közvetlenül kapcsolódnak a fenti anyagokhoz. Válassza ki a fűtési rendszer elemeinek rögzítésének módját a helyzet függvényében.
