A radiátorok csatlakoztatásának típusai: soros, párhuzamos,

Valószínűleg haladéktalanul ügyeljen arra, hogy a fűtőtest közvetlen csatlakoztatása három fő opciót tartalmaz - az oldalsó, az alsó és az átlós, de bizonyos árnyalatok lehetségesek. Ezenkívül lehetőség van a kontúrokra is, amelyek egycsöves vagy kétcsövesek lehetnek, ez függ az épületben található padlók számától is, és a tervezés szempontjából is figyelembe vehető. De az alábbiakban részletesebben meg fogjuk szólítani mindezt, és megmutatjuk neked a videó témáját is ebben a cikkben.

A különböző módon történő csatlakozás módja

Kontúrok sokfélesége

Megjegyzés. A fűtési rendszer áramköre lehet egycsöves vagy kétcsöves. Attól függ, hogy a készülékek hőátadásának hatékonysága, valamint a kapcsolódási módszerek mennyire hatásosak.

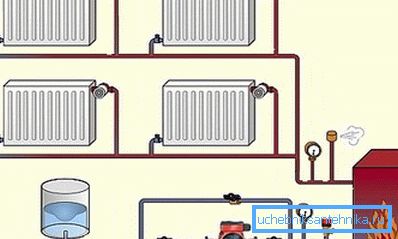

1. Egycsöves fűtési rendszer egy csőből álló hurokból áll, amelybe a fűtőtestek csapódnak - egy példa erre a telepítésre a felső képen:
2. itt a hűtőfolyadék, amely a kazánból halad, úton halad át kisebb átmérőjű csöveken keresztül, az elemek között eltér, és a keringtető szivattyú nyomás alatt visszatér ugyanabba a csőbe;
3. de miután áthaladt a fûtõn, a víz elveszíti a hõmérsékletet, ezért minél több radiátor van ilyen rendszerben, annál hidegebb lesz a víz a végén;
4. önálló rendszerekben nem ajánlott több mint 3-4 radiátort felszerelni egy hurkolt csőre, hogy mindegyikben közel azonos hőmérsékletet tudjanak fenntartani;

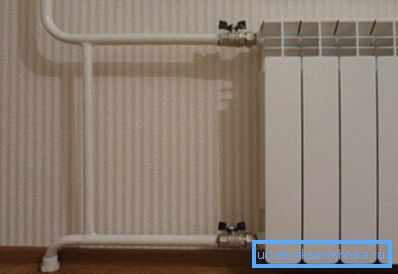

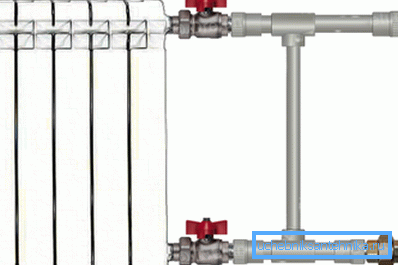

1. Egycsöves rendszerben, különösen a többemeletes épületekben, sokkal kényelmesebb az eszközök csatlakoztatása oldalról, hanem hogyan kell összekötni egy fűtőtestet oldalsó csatlakozással annak érdekében, hogy a további elemek hőmérsékletét a lehető legnagyobb mértékben megőrizzék? Ehhez egy "áthidaló" elnevezésű jumper vágja el a táp- és visszatérő csöveket, és két célt szolgál:
2. először, a víz egy része áthalad a csőrön anélkül, hogy bejutna az akkumulátorba, ezért nem hűtött;
3. másodszor, az áthidalásnak köszönhetően a hűtőfolyadék leürítése nélkül szétszerelhető, még akkor is, ha az áramkör közvetlenül áthalad a radiátoron keresztül;

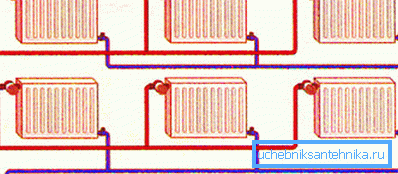

1. A kétcsöves áramkör kényelmesebbnek nevezhető - itt a hűtőfolyadék belép a hűtőbe a tápcsőből, és a hűtött víz a visszatérő csőbe kerül, és visszatér a kazánhoz az új fűtéshez:
2. De az ilyen jellegű megállapodások üzemeltetésének költsége némileg magasabb, mivel több vizet kell felmelegíteni, ezért több energiát kell fordítania a fizetésre;
3. De egy ilyen áramkör soha nem okoz gondot, és beágyaz hatalmas radiátorokat, mivel egységes hőmérsékletet lehet fenntartani mindenben;

1. Ezen túlmenően, egy kétcsöves rendszer esetében az utasítás biztosítja a radiátor áramkörnek egy meleg padlóval való közös csatlakozását, de ezek két különböző eszköz, amelyek különböző hőmérsékletű hűtőközeget keringenek.

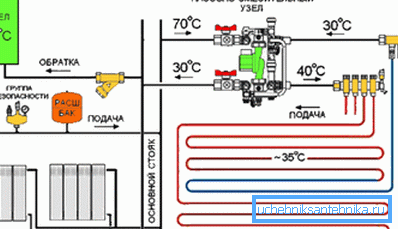

2. De ennek ellenére nyilvánvaló ellentmondás ellenére létrejön egy ilyen kapcsolat - egy diszkrét rendszerrel működő háromutas szelepet szerelnek fel a padlófűtés csövének bejáratánál, és amikor az áramkör felmelegszik a kívánt állapotra, a szelep aktiválódik, és a forró víz a takarmányból visszaáll a "visszatéréshez";
3. Az ilyen kapcsolat elve jól látható a fenti bekezdés vázlatos képein.

Szekvenciálisan és párhuzamosan

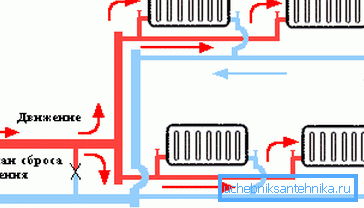

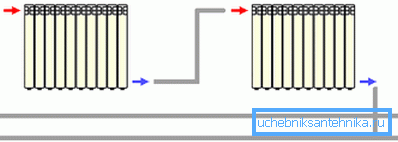

Ezenkívül a kapcsolat soros és párhuzamos lehet, így a radiátorok soros kapcsolata a felső képen látható.

Ez a helyzet akkor is felmerül, ha a bypass elzáródott, és az egyik radiátorból származó víz azonnal beáramlik a másikba, megkerülve a tápellátást és a visszatérő áramlást. De nem feltétlenül szükséges, hogy a keringés átlósan legyen a készülékben - így lehet egy alsó oldali csatlakozás ("Leningrad") vagy egyoldali oldali összeköttetés, a lényeg az, hogy a hőátadó folyadék azonnal áramlik az akkumulátorról az akkumulátorra.

Ha a fűtési radiátorok összekötése párhuzamos, egymástól függetlenek, ezért a vízhőmérsékletük egyenletes lesz mind az első, mind az utolsó készülékben.

De ez csak egy kétcsöves rendszerben lehetséges, ahol az elemek mennyisége semmilyen módon nem befolyásolja a hűtőfolyadék áramlását. Az ilyen összeköttetés diagramja tetején látható, és lehet oldalas, alsó vagy átlós.

Átlós, oldalsó és alsó

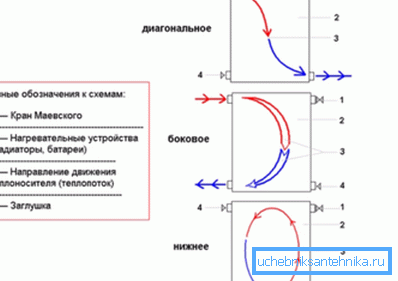

A radiátorok átlós csatlakozását optimálisnak tekintik, mert a hűtőfolyadék a legnagyobb egyenletességgel keringetik benne, így amikor a kísérő dokumentumok névleges teljesítményét látja, akkor a gyártó az ilyen típusú kapcsolódásból érkezik, amikor a készülék teljes területét egyenlően használják.

Úgy véljük, hogy itt a maximális teljesítményvesztés nem létezik, és 100% -ban adják ki. Van még egy kiegészítő lehetőség, amikor optimálisan kihasználhatja az egész kapacitást, de ez kissé alacsonyabb.

A fűtőberendezés valamivel rosszabb (csak a névleges teljesítmény 95% -ánál) működik, ha oldalról (egyik oldalról vagy mindkét oldalról) csatlakozik - itt a fűtési terület intenzívebb lesz a kínálati oldalon.

De egy alacsonyabb csatlakozással, amelyet Leningradnak is neveznek, a névleges hatásfok mindössze 90%, mivel a keringést akadályozza a nagy nyomás, és természetesen a fűtési terület itt a legegyszerűbb.

Megjegyzés. Mielőtt elkezdené kiszámítani a lakásban vagy magánházban lévő fűtőberendezések teljesítményét, végre meg kell határoznia a radiátorok csatlakoztatásának módját. Ebben az esetben csak a szakaszok számát tudja kiszámítani.

Extender csatorna mint hőelosztó optimalizáló

Az akkumulátort nem mindig lehet átlósan önálló vagy központi fűtési rendszerben biztosítani a maximális (100% -os) hőteljesítmény elérése érdekében, és ennek különböző okai vannak - mind a belső technikai képességek, mind a belső jellemzők, vagy egyszerűen az emberi tényezők - elvesztették-e vagy sem tudtam.

Ha nem sok szakasz van, mindenképpen legfeljebb 8-10 darab, vagy még kevesebb, akkor a radiátor teljes területére eső hőmérsékletcsökkenés nem észrevehető, és ha észrevehető, akkor nem sok. De ha a szakaszok száma megnövekszik, és ilyen igény merül fel gyakran, akkor ugyanazon eszköz különböző végpontjaiban a hőmérséklet csökkenése elérheti a 10 ° C-ot és még jobban.

Természetesen újra csatlakoztatható, vagyis csatlakoztathatja át a készüléket átlósan, és ebben az esetben a hűtőközeg egyenletesen oszlik el az egész területen, de ez nem mindig lehetséges ugyanazon műszaki feltételek vagy belső tulajdonságok miatt.

Ilyen helyzetekben van egyfajta csodaszer - ez egy csatornahosszabbító, amely valamilyen oknál fogva, valamilyen okból nagyon nehéz megtalálni a szaniterárukban értékesített üzleteinkben, de függetlenül is megtehető.

Ehhez egy 18 mm külső átmérőjű és legalább 1 mm-es falvastagságú rézcsőre, valamint 19,5 mm-es külső átmérőjű forrasztásra (adapter a szerelvényre) van szükség.

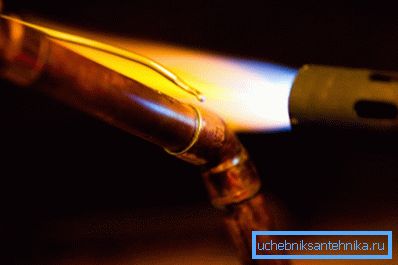

A cső hosszát a szelvények számának figyelembevételével kell kiszámítani, így vége elérheti az utolsó és az utolsó előtti szelvény találkozását - egyes esetekben a hosszabbítókábel a radiátor közepén van, de a csövet bármikor vághatja. A forrasztási folyamatot nem részletezzük részletesen, csak azt mondjuk, hogy a fluxusnak nem szabad bejutnia a csőbe, vagyis nem kell sok, mivel fagyott csepp alakulhat ki, és a víz a keringés során zajt fog okozni.

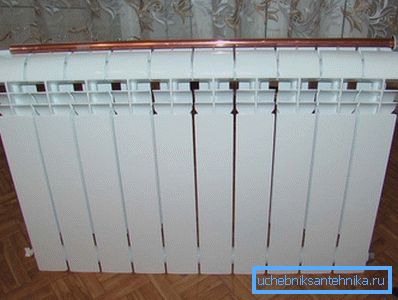

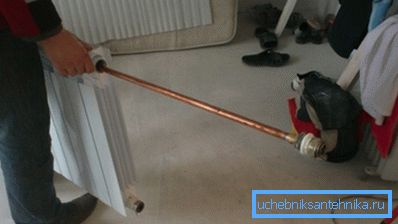

A csatornahosszabbító a radiátor felső részébe van szerelve, de természetesen egy termikus fejjel együtt használva, amellyel beállíthatja a szükséges hőmérsékletet. De a hűtőfolyadék eloszlása ​​az akkumulátort illetően most egységes lesz.

következtetés

A radiátorokat saját kezével is csatlakoztathatja, ha természetesen rendelkezésére állnak a szükséges eszközök. De ha kezdetek vagyunk ebben az üzletben, akkor ne felejtsük el, hogy ez eléggé felelős - a rendszer szivárgása a fűtési szezon alatt nemcsak kellemetlen jelenség, hanem azt is mondhatnánk, hogy a rendes. Ezért, ha nem támaszkodsz az erődre, akkor jobb szakember meghívása.
