A radiátorok hőeloszlása: hozzávetőleges számítás és

Minden radiátor feladata, hogy hatékonyan felmelegítse a helyiséget. Ezért ezeknek az eszközöknek az egyik legfontosabb paramétere a hőátadás, amely meghatározza, hogy a radiátor mennyire képes kezelni a feladatot. Az alábbiakban megfontoljuk, hogy milyen tényezők befolyásolják ezt a paramétert, milyen hőátadást a különböző típusú radiátorok és hogyan számolják ki.

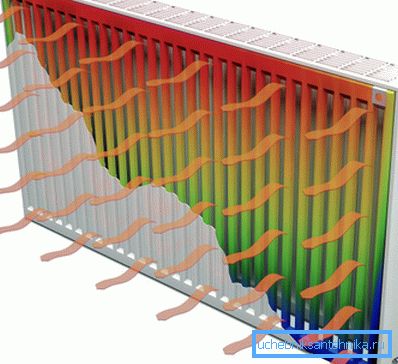

Közvetlen hőátadási minta

Mi a hőátadás?

Tehát a hőátadást olyan jelzőnek nevezik, amely a hőmennyiséget jelzi, amelyet a készülék egy bizonyos ideig továbbít. Ezt a paramétert gyakran hőteljesítménynek, radiátor teljesítménynek vagy hőáramnak nevezik. Wattban, rövidítve - wattban mérik.

Néhány forrásnál azonban ezt a paramétert kalória óránként mérik - 1 W 859,8 kal / h-nak felel meg. Az ilyen mérés azonban ritka.

Megjegyzendő, hogy az akkumulátorról történő hőátadást három folyamat végzi:

  • Hőcserélő;
  • konvekciós;
  • Sugárzás.

Mindegyik akkumulátor mindhárom módon hőforrást szállít, de a különböző fűtőberendezéseknek eltérő arányuk van. Valójában a radiátorokat csak azoknak az eszközöknek nevezik, amelyekben a hő legalább 25 százaléka közvetlen sugárzással jön létre. Ez a kifejezés azonban szélesebb jelentést kapott, melynek eredményeként konvekciós készülékekhez is használják.

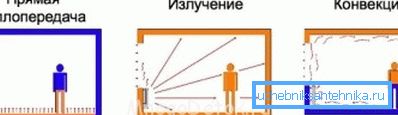

A hőátadási lehetőségek rendszere

A hőátadás kiszámítása

A saját kezű fűtőrendszer rendezésénél figyelmet kell fordítani az eszközök szükséges teljesítményének kiszámítására. A választás és mennyisége attól függ. Egyrészt minden tulajdonos megpróbál pénzt megtakarítani, így nincs értelme extra elemek megvásárlására, viszont ha nem elegendőek, akkor nem lesz képes megtartani kényelmes hőmérsékletet otthonában.

A szobahőmérséklet felmelegítéséhez szükséges radiátor hőteljesítményének kiszámításához két módszer van:

  • Hozzávetőleges számítás, amely azon a tényen alapul, hogy egy 10 négyzetméteres helyiség egy ablakkal és egy külső falával egy kilowatt teljesítményt igényel. Ha a helyiségnek két külső falai vannak, akkor 1,3 kW-ra van szükség ahhoz, hogy felmelegítse.
  • A képlet szerinti számítás bonyolultabb módszer, ugyanakkor lehetővé teszi a pontosabb érték elérését.

Az alábbiakban részletesen megvizsgáljuk az egyes módszereket.

Az akkumulátor töltöttségének függvénye a szakaszok számától és a hűtőközeg hőmérsékletétől

Hozzávetőleges számítás

A helyiség melegítéséhez szükséges hőátadó radiátor radiátorok kiszámításához ismernie kell a következő paramétereket:

  • Az akkumulátor típusa;
  • Annak mérete;
  • A szoba paraméterei.

Az alábbiakban különböző anyagokból készült hőátadó radiátorok táblázata található:

típus Egy szakasz hatékonysága 80 fokos hőmérsékleten
Öntöttvas 125-160 W
alumínium 200 watt
bimetál 204 W

Figyelj! A radiátorok hatékonysága befolyásolja a csatlakoztatás módját. A leghatékonyabbnak tekinthető egyirányú kapcsolat, amelyben a hűtőfolyadékot felülről szállítják, és a visszatérés az alulról áramlik. A nagyszámú szelvényű eszközök esetében az átlós kapcsolat hatékonyabb.

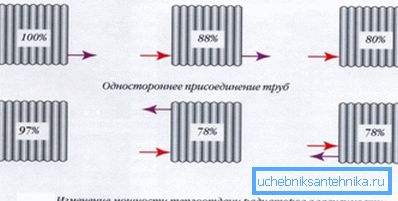

Az akkumulátor hatékonyságának függése az összekapcsolás módjától függ

Például, a szoba területe 18 négyzetméter, és a tervek szerint telepíteni öntöttvas elemeket benne. Mivel a radiátor hőteljesítménye 160 W per szakasz, esetünkben - (18: 150) x100 = 11,25 ~ 12 szakaszra van szükségünk.

Figyelj! Az értékesítés során szilárd acéllemezek találhatók. A szükséges teljesítmény kiszámításához szükség van egy acélfűtési radiátorok hőátadási táblázatára, amelyet rendszerint a gyártók biztosítanak.

Számítás a képlet szerint

A kívánt érték eléréséhez az alábbi képletet kell használni: - P = Sxhx41, ahol:

  • P a kívánt érték.
  • h - Helyiségmagasság.
  • S az a terület.
  • 41 - a szabvány köbméterenkénti minimális teljesítmény.

A kapott értéket meg kell osztani a szakasz névleges teljesítményével a kívánt szám megismeréséhez.

Tipp Ha a számítások eredményeképpen törtszámot kapunk, felfelé kell kerekíteni, mivel a hatalom hiánya sokkal nagyobb hatást gyakorol a helyiség kényelmére, mint felesleges.

Öntöttvas akkumulátor

Különböző típusú eszközök jellemzői

Amint kiderült, a fűtőtestek hőátadási jellemzői nagymértékben attól függenek, hogy milyen anyagból készültek.

Az alábbiakban közelebbről megvizsgáljuk a különböző típusú elemek hőátadási jellemzőit:

  • Öntöttvas - a legalacsonyabb hatékonyságban különböznek egymástól. Ráadásul ez a paraméter az interaxiális helytől függ. Ez annak köszönhető, hogy nagy futása volt - 120 és 160 watt között. A hőcsere főleg közvetlen sugárzás miatt következik be, és csak 20 százalék a konvekcióból származik.

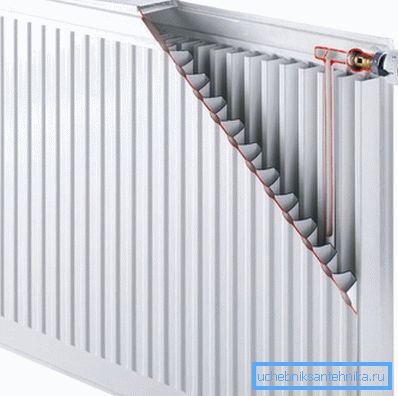

Acéllemez eszköz
  • panel - az acél radiátorok hőátadása nem sokkal magasabb, mint az öntöttvasé, azonban a hőátadás javítása érdekében a tervezés több panelből áll, amelyek között helyezkednek el a bordák. Így a konvektív hőátadás aránya jelentősen nő.
  • alumínium - a hatékonyság jelentősen magasabb, mint a két előző típusú eszközé, azonban ezeknek az elemeknek a hatóköre korlátozott. Az a tény, hogy nem nagy nyomásra tervezték, amely központosított rendszerekben áll rendelkezésre, és arra is tervezték, hogy kizárólag tisztított hűtőfolyadékkal dolgozzon.

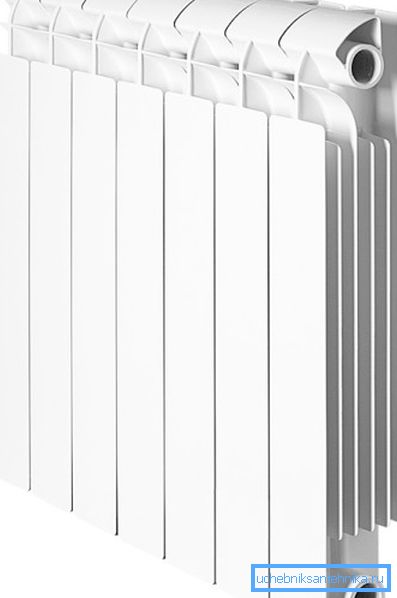

A fotó - bimetál eszközben
  • bimetál - a hatékonyság szempontjából még alig haladják meg az alumínium eszközöket, ugyanakkor tartósabbak, és lehetővé teszik a központosított rendszerek használatát. Természetesen ezeknek az eszközöknek az ára a legmagasabb, de a nagy teljesítmény miatt kisebb szakaszokkal rendelkező radiátorok telepíthetők, mint egy kicsit.

Figyelj! Annak érdekében, hogy a radiátor teljesen működőképes legyen, megfelelően be kell szerelni - anélkül, hogy megdönthetné, és bizonyos távolságban a falról, ahogy az utasítások előírják. A falra rögzített fényvisszaverő penofol használata szintén növeli a hatékonyságot.

Itt talán a legfontosabb pontok, amelyekről tudnia kell a fűtőtestek hőáramáról, hogy helyesen számítsák ki a fűtési rendszert, és ne tévesszék meg a választást.

következtetés

A radiátorok hõteljesítménye az egyik legfontosabb jellemzõje. Ezért alapul véve a lakás fűtési rendszerének kiszámítását, amely nélkül télen nem lehet biztosítani a kényelmes fűtést.

Erről a cikkről több hasznos információt olvashat a hangú témáról.
