A radiátorok szükséges teljesítményének meghatározása -

A fűtőtest megvásárlása előtt ismernie kell a készülék szükséges hőteljesítményét. Valójában ezen adatok alapján kiválasztják a szakaszok számát. A számítási szakasz lefutása végül a helyiség mikroklímájának megsértését eredményezheti, ezért hasznos lesz megismerni a számítási módszert.

A fűtési rendszer számításáról

Ebben a szakaszban meg kell győződni arról, hogy a fűtési radiátor fűtési teljesítménye állandó hőmérsékletet biztosít a helyiségben a fűtési szezon leghidegebb ideje alatt. A fűtőtest teljesítményének meghatározása a szükséges számú szegmens meghatározásához szükséges (lásd még a cikket: Hogyan csatlakoztassuk a radiátorokat központi vagy autonóm rendszerekben).

Figyelj! A fűtőelem működésének zökkenőmentes beállítása érdekében a termosztát telepítése nem lesz felesleges.

Az egész folyamat több lépcsőben valósul meg:

• kiszámítják a körülhatárolt szerkezetek által okozott hőveszteségeket;
• a műszaki dokumentáció szerint a kijelölt radiátor egy szegmensének hőátadását kiderítik;
• számítsa ki a szükséges elemszámot.

Hőveszteség kiszámítása

Ez az első dolog, ami akkor kezdődik, amikor meghatározzuk a fűtőtest teljesítményét.

A hőt az alábbi módon fogyasztják:

• külső és belső falak (ha a helyiséget egy fűtetlen helyiség határolja);
• emelet;
• mennyezet;
• ablakok és ajtók.

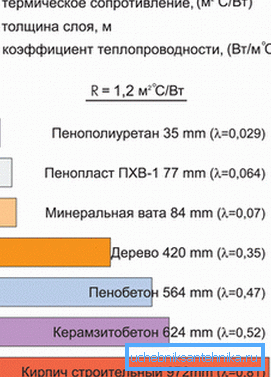

A veszteségek kiszámítása az anyag típusának és vastagságának figyelembevételével történik, a képletet használják

ebben a képletben

• Q - hőveszteség;
• S - a szoba területe, m²;
• ?t a szobahőmérsékleten belüli és kívül eső hőmérsékletkülönbség ,?
• ? - referenciaérték - hővezetési tényező, W / m •? С;
• v - az épületburkolat vastagsága, m.

A hőveszteség szempontjából a felső emeletek hátrányos helyzetben vannak, mert egy fűtetlen padlás található felette, és a külső szél erősebb. Így számukra a keletkező hőveszteség körülbelül 10% -kal növelhető.

Figyelj! A kiszámítás során nem szabad elfelejteni a szellőzést, mert a téli levegőcsere nem áll le. Ebből a célból egy 1,1 - 1,4 szorzótényező kerül bevezetésre. Nagyobb jelentőséget tulajdonítanak a lakások intenzív szellőzésének.

A radiátor számítása

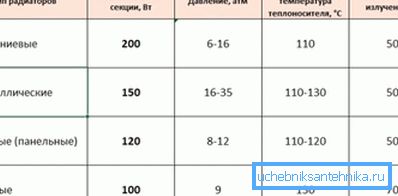

A hőveszteségre vonatkozó adatok segítségével továbbhaladhat az akkumulátor kiválasztásával. Ugyanakkor figyelembe kell venni a készülék hatékonyságát is, például az acél radiátorok teljesítménye alacsonyabb a kétfémmel szemben.

A szükséges számú szegmens a hőveszteség és az egyik szegmens hőátadásának aránya. De a hőtermelő rész - az útlevél értékét - a gyártónak jeleznie kell a radiátor minden modelljére. Az alkalmazott képlet a következő:

ebben a képletben:

• n az akkumulátorelemek teljes száma, db;
• Q - hőveszteség, W;
• N - egy szakasz hatványa, W.

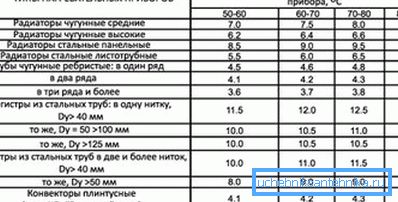

Emlékeztetni kell arra, hogy az első szegmens teljesítményére vonatkozó útlevéladatok egy bizonyos hőmérsékleti különbségre vonatkoznak (általában 90/70). De gyakran a hűtőközeg hőmérséklete eltérő, ebben az esetben a fűtőelem hőátadása változik. Például az öntöttvas radiátorok teljesítménye, ha a hőmérséklet-különbség 80-100-ról 50-60 cseppre változik mintegy 15-20% -kal.

A szegmens tetszõleges hõmérsékleti fejjel mûködésének kiszámításához használja a képletet

ebben a képletben

• k - hőátadás, útlevél érték, W / m²•? A;

• A - szakasz terület, m²;
• ?T - hőmérsékleti nyomás,? A képlet szerint számolva

T_alatt és t_arr - a hűtőközeg hőmérséklete, az akkumulátor bejáratánál és azon kívül;

T_BR - szobahőmérséklet, "C.

Egyszerűsített módszer

Ha a házban végzett összes munkát kézzel végezzük el, akkor a részletes számítások helyett gyakran az emberek hozzávetőleges választást kapnak. Meg kell jegyezni, hogy az eredmény ebben az esetben, bár nem túl pontos, le fog jönni a radiátor kiválasztására.

A számítás közelítéséhez többféle módon lehet számolni:

• standard paraméterekkel (3 m-es mennyezeti magasság, 85-90 ° C hűtőfolyadék hőmérséklet, 1 ablak és 1 ajtó a szobában), 100 W / 1 m függőség használható² terület. A szoba például 20 m² olyan akkumulátorra van szükség, amely képes a 2 kW-os hőteljesítmény elérésére;

Figyelj! A sarokszobák, valamint a felső emeleten lévő apartmanok esetében az 1.2-es szorzótényező kerül bevezetésre. Az elemek ára nem olyan magas, ezért jobb tévedni.

• a számítás a szoba térfogati kapacitásának figyelembevételével végezhető el. Ebben az esetben az az arány, amelyen a hõteljesítmény 200 W képes fûteni 5 mt.³ helyiség.

Figyelj! A gyakorlat azt mutatja, hogy az eredmény ebben az esetben kb. 10% -ot túlbecsül.

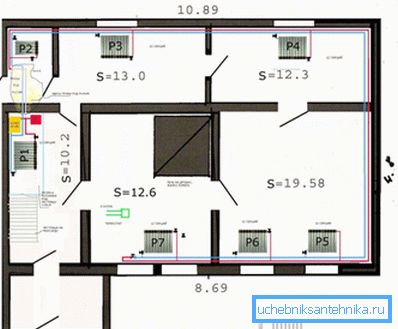

Mindkét eljárás eredményének megközelítőleg azonosnak kell lennie. Könnyebb összehasonlítani őket egy konkrét példával. Tegyük fel, hogy egy 5x5x3 méteres méretű helyiségű radiátorra van szüksége, 1 dupla üvegezésű ablak, 1 belső ajtó, az alsó szinten található lakás.

Az első egyszerűsített számítási módszer magában foglalja a következő műveleteket:

• a helyiség által meghatározott terület 5x5 = 25m²;
• figyelembe véve a 100 W / 1 m arányt², meghatározza a készülék teljesítményét, esetünkben 2,5 kW;
• egy adott radiátor egyik szakasza az útlevél jellemzőiről van írva. Például válassza az A350 alumínium modellt, az 1 szegmens képes 138 watt hőenergiára;

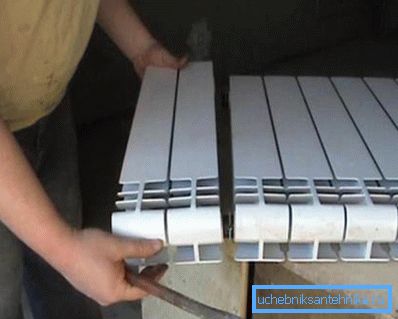

• számolt a szegmensek száma, 2500/138 = 18,12? 19 db.

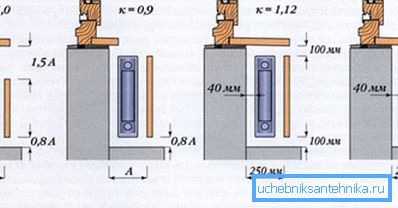

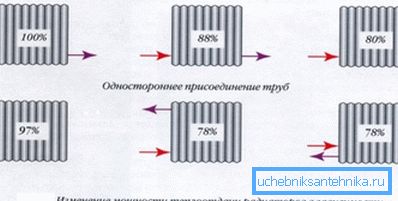

Figyelj! A kapcsolódási módszer nagy szerepet játszik a felmelegedés, és ezáltal a hőátadás egységességében is.

Amikor a 2. módszerrel dolgozol, az utasítás így fog kinézni:

• figyelembe véve a 200 W / 5 m arányt³ Határozza meg, hogy mennyi levegő melegszik fel a kiválasztott elem 1 részében. A mi esetünkben 1 rész felmelegszik 3,45 m-re³;
• határozza meg a szoba térfogatát 5 • 5 • 3 = 75 m³;
• számolja a 75 / 3.45 szekciók számát? 22 szakasz.

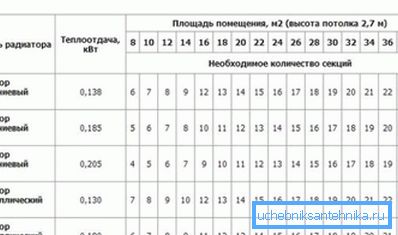

A 2. egyszerűsített módszerrel végzett számítás hibája 13,6% volt, ami nem olyan rossz a hozzávetőleges számításnál. A kapott eredmények nagyjából megegyeznek a gyártó ajánlásaival (lásd a táblázatban).

Összegezve

A normál beltéri mikroklíma fenntartása érdekében egyensúlyt kell teremteni a hőbevitel és a hőveszteség között. Ez a feltétel csak a fűtési rendszer megfelelő számításával és különösen a fűtési radiátorok esetében teljesíthető. Az árucikkben javasolt számítási módszerek jól használhatók a fűtőelemek számának kiválasztásában lakásban vagy magánházban (itt találja meg a fűtőtest rögtönzött eszközökkel való rögzítését).

A videó egy rövid utasítás a fűtőelem kiszámításánál.
