A radiátorszakaszok számának kiszámítása: szabványos,

Ebben a cikkben megtanuljuk, hogyan számítsuk ki a fűtőtest szakaszainak számát. Ezenkívül megfontoljuk, hogyan csökkenthetjük a fűtőtest hosszát vagy fordítva, hogyan növeljük azt. A cikk témája nagy jelentőséggel bír, mivel a fűtőkészülék méreteinek megfelelő kiválasztása lehetővé teszi, hogy optimális feltételeket teremtsen a kényelmes életvitel érdekében egy adott szobában.

Természetesen a hőhordozók fűtési intenzitását termosztátok vezérelhetik, amelyek ára magas. De sajnos az ilyen eszközök telepítése nagyobb mértékben indokolt autonóm, nem pedig központosított rendszerekben. Továbbá, ha az akkumulátor hosszát a szükségesnél rövidebbre választják, akkor nem lesz könnyű a helyzetet a termikus fejjel kiegyenesíteni.

Ebben a helyzetben az egyetlen hatékony megoldás a radiátorok szelvényeinek számszerű kiszámítása lenne.

A számlálást befolyásoló kritériumok

A radiátor szükséges számú szakaszának kiszámítása előtt meg kell határoznia azokat a kritériumokat, amelyek a számítások eredményét valamilyen módon befolyásolhatják.

E kritériumok közül megemlítjük a következőket:

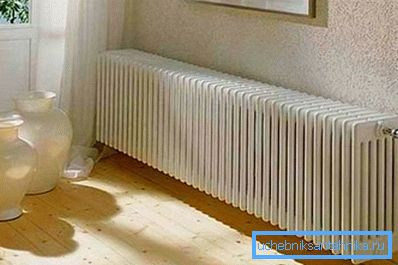

• Szoba területe, mint egy nagy helyiség melegítéséhez, a fűtőkészülékeknek lenyűgöző szabványméretekkel kell rendelkezniük;
• Mennyezeti magasság, minél magasabb a mennyezet, annál nagyobb hőátadásra lesz szükség a radiátoroknál;
• Az a távolság, amelyet az ablakpárkány az akkumulátort felöl. Minél nagyobb ez a távolság, annál nagyobb a szükséges teljesítmény a szükséges konvekciós paraméterek eléréséhez;
• Az akkumulátor tetejétől a perem széléig terjedő távolság és a fűtés alsó szélétől a padlóig terjedő távolság;
• A fűtőelem gyártásához felhasznált anyag típusa, mivel különböző fémek és ötvözetek különböznek a különböző hővezetési paraméterekben.

A radiátorok számának kiszámításához használt online számológép olyan szoftver, amely a bevitt adatok feldolgozásával átlagos eredményeket biztosít.

De sajnos, a fenti kritériumok többsége online alkalmazás nem veszi figyelembe. Ezért, hogy ne használjuk az átlagolt adatokat, megpróbáljuk elvégezni a számításokat saját kezünkkel.

Szabványos számítási módszer

Hogyan számolhatjuk ki, hogy hány fűtőtestet szeretne? Számos többé-kevésbé hatékony módja van számítások elvégzésére.

Tekintsük a szokásos módon:

• Az SNiP-ben megadott előírásoknak megfelelően, 1 m-es melegítés céljából? Az akkumulátor telepének 100 wattos teljesítményszinttel kell működnie. Csak ebben az esetben számíthat a kényelmes életkörülményekre;
• A számításokhoz a radiátorok szelvényeinek kiszámítására az alábbi képletet lehet alkalmazni: S * 100 / P. Itt P minden egyes radiátorszegmens teljesítménye (a paraméter wattban van mérve), S a tér területe (négyzetméterben mérve);

Fontos: Ha a szobában lévő legtöbb fal külső, akkor a számításnál a növekedési tényezőt alkalmazzuk, ami 1,2. Így az eredményül kapott szegmensek számát meg kell szorozni 1,2-gyel és az eredményt a legközelebbi egész számra kerekítik.

• Ha a fűtőkészülékeket legalább 3 méteres mennyezeti magasságú helyiségben kell elhelyezni, akkor nagyobb hőátadásra van szükség a normál konvekció biztosításához. Ezért a korábban javasolt képlet nem releváns;
• Ebben az esetben tanácsos alkalmazni a következő képletet: S * H ​​* 40 / P. Ebben a képletben S a tér területe (négyzetméterben mérve), P minden egyes szegmens teljesítménye (w-ben mérve), és H a mennyezet magassága (méterben mérve).

Annak érdekében, hogy a fűtőtestek számának kiszámítása a korábban javasolt képletekkel helyes legyen, az akkumulátort az alábbiak szerint kell felszerelni:

1. A fűtőtest aljától a padlóig a távolságnak legalább 8 és legfeljebb 12 cm kell, hogy legyen;
2. A felszálló és a fűtőtest távolsága legalább 30 cm legyen.

Hozzávetőleges számítási módszer

Fontolja meg, hogyan kell kiszámítani a radiátorok egy részét egyszerűsített módszerrel. A soros akkumulátorok átlagolt paraméterei alapján feltételezhető, hogy egy 2,5 m-es mennyezeti magasságú helyiségben az egyik szegmens legfeljebb 1,8 m területet hevíthet.

Ezért a számítási utasítás a következő:

• Szorozzuk meg a szoba hosszát a szélességgel és kapjuk meg a területet;
• Ezután oszd meg az eredményül kapott számot 1,8-tel, és derítse ki, hogy hány részre van szükség a szobában;
• Ha a helyiség nagy, és több nyílászáró van, oszd meg az így kapott számot a nyílások számával, és derítse ki, hogy hány fűtőtestet és milyen méretűre kell telepíteni a helyiségben.

Fontos: A számítások közelítő módszere téves pontossággal teli, mivel nem veszi figyelembe azokat a tényezőket, amelyek befolyásolhatják a hőátadás mértékét. Ezért ezt a módszert ritkán használják. A hozzávetõleges számításból kapott eredményt a legközelebbi egész számra kell kerekíteni.

Volumetrikus számítási módszer

Ezzel a módszerrel önállóan elvégezheti a radiátorok szelvényeinek számítását. Először ki kell számolnod a helyiség mennyiségét. Ehhez vegye figyelembe a területet és szaporítsa meg a mennyezet magasságával.

A statisztikák szerint egy közepes méretű elem (200 W-ig terjedő teljesítmény) egy szegmense 5m-re képes felmelegíteni. Így a helyiség térfogatát vesszük figyelembe, és 5-tel osztjuk meg. Ennek eredményeképpen megkapjuk a szükséges radiátorszakaszok számát.

Az eladásra felkínált fûtõberendezések nemcsak egy szekcionált, hanem egy panelszerkezetet is tartalmazhatnak. Hogyan kell ebben az esetben meghatározni a radiátor paramétereit?

Valójában minden nem olyan nehéz:

• Végezze el a radiátorszakaszok számítását a fentiek szerint;
• Továbbá az így kapott számot megszorozzuk a szelvény szélességével (átlagosan 9-10 cm), és megkapjuk a fűtőtest hosszát;
• Ezt követően 10% -kal többet választunk a panel akkumulátortól, mint a számítás során kapott eredmény.

Hogyan csökkentheti vagy növelheti a fűtőtest hosszát

A szekcionált elemek kialakítása hasonló, a gyártás során felhasznált anyagoktól függetlenül. A szekciók összeszerelését speciális fémcsapok segítségével végezzük.

A mellbimbók egy üreges henger alakú szerelvényt alkotnak, amelyen mindkét oldalon külső menetek vannak. A mellbimbó közepén megfelelő átmérőjű rugalmas polimer tömítés található.

Öntöttvas elemek esetén 30 mm külső átmérőjű mellbimbó használható, valamint 25 mm átmérőjű bimetál és alumínium. A mellbimbó két fele fel van csavarva a szomszédos szegmensekbe.

Annak érdekében, hogy rövidítse vagy éppen ellenkezőleg meghosszabbítsa az akkumulátort, speciális billentyűre van szükség. A mellbimbó belsejében speciális hornyok vannak, amelyekhez a kulcs a beszerelési folyamat során ragaszkodik.

Mivel az öntöttvas mellbimbói 5 mm-rel nagyobbak, mint a bimetál és alumínium mellbimbók, a gombok különböző méretűek a munkadarabon. Ez azt jelenti, hogy öntöttvas esetében a kulcs nagyobb, és a bimetál és az alumínium esetében a munkadarab kisebb méretével rendelkező kulcsot használnak.

Külsőleg a kulcs egy fémsáv, amelynek egyik végén a horogok keresztmetszetű hegesztéssel vannak ellátva, amely a mellbimbó hornyaiba illeszkedik. A kulcs hátulján a fej egy lyukkal van hegesztve a gallérhoz vagy csavarkulcsokhoz.

Fontos: ma házi készítésű kulcsokat vásárolhat, de jobb a szerszámkészítéshez. A gyári szerszámon a rúd teljes hosszában vannak olyan kockázatok, amelyek távolsága a szegmens szélességének felel meg.

A radiátorok szétszerelésére és összeszerelésére vonatkozó utasítások a következők:

• Helyezze be a kulcsot a munka végével a felső és az alsó bemeneti nyíláson, annyi vágással, mint a szegmensekben, hogy lerövidítjük a fűtőtestet;
• Érintse meg a hornyokat egy kulccsal, fordítsa el a mellbimbót az óramutató járásával ellentétes irányba;
• A kiterjesztés fordított sorrendben történik. Csavarja elő a csavart az akkumulátor bemenetébe és tegye rá a tömítést;
• Ezután a mellbimbók szekciójára támaszkodunk;
• Helyezze be a kulcsot, és forgassa el a csövet, hogy a csomópontba beilleszthető legyen. Az a tény, hogy a mellbimbó a helyes helyzetbe került, megérthető a kockázattal és a gallér fokozott erőfeszítésével.

következtetés

Most már tudja, hogyan kell kiszámolni a szükséges számú szekciót és hogyan kell egy megfelelő méretű akkumulátort összeszerelni. További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
