A sima csövek nyilvántartása: mit kell figyelembe venni

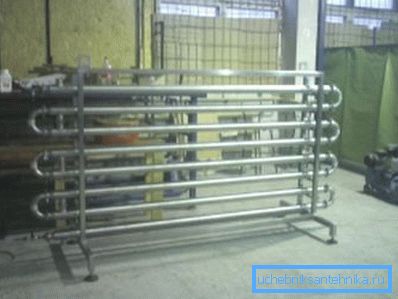

Nagy térfogatú helyiségek fűtése esetén: a raktárak, műhelyek, hangárok, közintézmények, a sima csövekből álló fűtőregiszterek a leghatékonyabbak. Nagyon hosszúak. Ezért nem helyi, hanem volumetrikus hőforrást hoznak létre.

A lakóépületekben a nyilvántartásokat WC-kben és fürdőszobákban használják, ahol a radiátorok telepítése összetett felületük miatt veszteséges.

Eszköz jellemzői

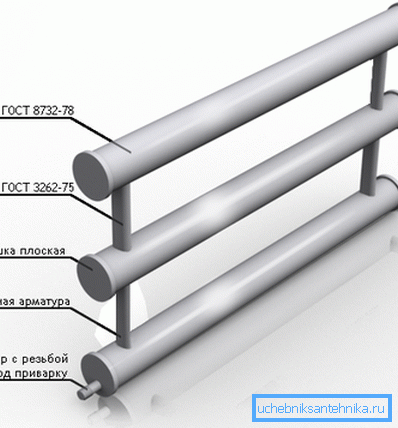

1. Az eszköz több csővezetékből áll, amelyek hidakkal vannak összekötve és a falhoz vannak helyezve. (Lásd még a cikket Hogyan kell növelni a fűtővezeték hőteljesítményét: funkciók.)

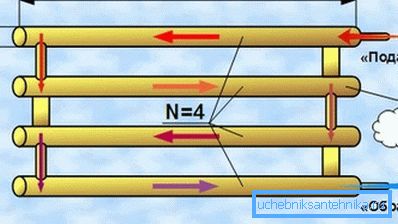

2. A hőhordozó - gőz, fagyásgátló, víz, olaj, az egyik oldalon regisztrál, és lemerül a másik oldalon.

Figyelj! Az elemek között a keresztmetszetnek + 50 mm-nek kell lennie. Ez kiküszöböli kölcsönös besugárzását, és a regiszterek hőátadása a sima csövekből nő.

1. Az elemek átmérője 25 és 400 között lehet.
2. A készülékek megengedett legnagyobb nyomása 1 MPa.
3. A nyilvántartások leggyakoribb anyaga szén-dioxid, rozsdamentes acél vagy alacsony ötvözött acélból készült elektro-hegesztett csövek. Vannak is házilag készülékek öntöttvas elemekből.

Figyelj! Az alumínium termékek nagyobb hőátadással rendelkeznek, mint az acél. Azonban nem tartósak. A hűtőfolyadék minősége nagymértékben befolyásolja az élettartamukat.

1. A készülék fúvókái háromféle módon vannak felszerelve: menetes, karimás és hegesztett.

Eszközosztályozás

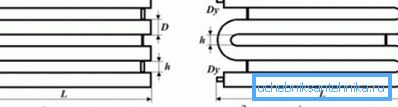

A készüléknek két konfigurációja lehet.

1. A szekcionált analógok 2/4 elemből állnak, amelyek végeit ellipszis vagy lapos dugóval zárják. A hűtőfolyadék a csövön keresztül a szekció egyik oldalára áramlik, és elhagyja a másikat. Ez biztosítja a maximális hőátadást. A készülék felszerelhető egy mellbimbóval és egy légcsap csatlakozik hozzá.
2. Szerpentin (S alakú) készülékeknél az elemek ívekkel vannak összekötve, amelynek átmérője szakaszos. Ez a forma nagyobb hatékonyságot biztosít a készüléknek, mivel a hőcsere területe nő. A fűtőtest (a sima, merev PVC csőhöz használható) nem rendelkezik olyan területekkel, ahol az átmérő összeszűkül, ez csökkenti a hidraulikus nyomást.

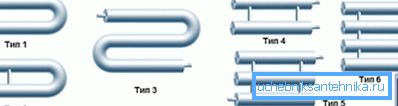

A tervezés szerint 5 különböző eszköz létezik:

• kétsoros P-alakú eszköz;
• háromsoros S alakú eszköz;
• szekcionált analóg két vagy több sorral;
• kétsoros U-alakú eszköz jumperrel;
• kétsoros szekcionált analóg jumperrel.

Regisztrálási érték

1. Magas hőátadás lehetővé teszi a nagy területek hatékony terhelését a viszonylag kis méretekkel. (Lásd még a Csatlakozás a szennyvízhez: funkciók című cikket.)
2. A nyilvántartás építése és telepítése viszonylag egyszerű.. A rajzra nincs szükség. Ahhoz, hogy a készüléket saját kezűleg használhassuk, elegendő egy hegesztőgép és egy forgácsoló kerékkel ellátott csiszológép.
3. A készülék nagy nyomást képes ellenállni (kb. 1 MPa) és ellenáll az ugrásoknak (hidraulikus sokkok).
4. Az utasítás lehetővé teszi hűtőközegként való felhasználását a regiszterekben: víz, olaj, fagyálló, gőz.
5. Hosszúsága miatt a készülék egyenletesen felmelegíti a helyiséget..
6. Árregiszterek állnak rendelkezésre, nincs szükségük további szerelvények beszerelésére.

Kötelező számítások

A hûtõfolyadék teljes hosszában a fej vesztesége alapvetõen a csõfalak érdességének mértékétõl függ. A felületük mindig különbözik a teljesen sima felületaktól, szabálytalan és kiálló alakú.

Ennek alapján a nyilvántartás kiszámításánál meg kell jegyezni, hogy a szakemberek különbséget tesznek a hidraulikusan sima és durva csövek között.

Durva és sima csövek

A kiálló részek mérete és alakja függ a termékek anyagától (a legegyszerűbb a HDPE cső) és a feldolgozás mértékétől. Fontos és működési feltételek. Ennek során az anyag rozsdásodik, a hűtőközegben lévő szilárd részecskék stb. A csőfalra telepíthető.

Az összes csővezeték falát mikroemelkedés borítja, átlagos vastagságú kiemelkedésekkel. Jelöli-e egy levél?

Annak alapján, hogy az érdességi dombok dimenziói hogyan függnek össze a lamináris film vastagságával (jelölik?), A csövek (turbulens mozgással) három típusra oszthatók.

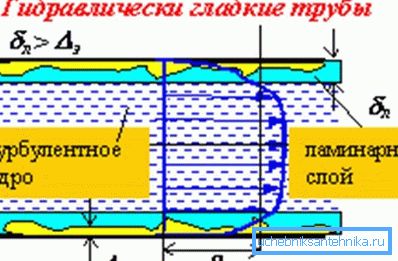

1. A hidraulikusan sima csövek a legmagasabb minőségű termékek.. Ha a mikroemelkedések magassága kisebb, mint a lamináris film vastagsága, akkor a felületi érdesség nem befolyásolja a hűtőközeg mozgását. Ennek következtében a nyomásveszteség nem függ a cső durvaságától. A termékek falai ebben az esetben hidraulikusan simaak.
2. Ha a kidudorodások magassága nagyobb, mint a lamináris film vastagsága, a nyomásveszteség a termékek belső tehermentesítésétől függ.. Az ilyen csövek hidraulikusan durva.
3. Ha a gumik átlagos magassága megközelítőleg egyenlő a lamináris film vastagságának szintjével, akkor a cső falai az ellenállás átmeneti kategóriájába tartoznak.

A lamináris film vastagságát a következő képlet segítségével számítjuk ki:

??30 • d / Rev?, Ahol:

• d a cső belső átmérője;
• Re a Reynolds-szám (átlagos hűtőfolyadék áramlási sebessége);
• ? - a hidraulikus ellenállás együttható értéke.

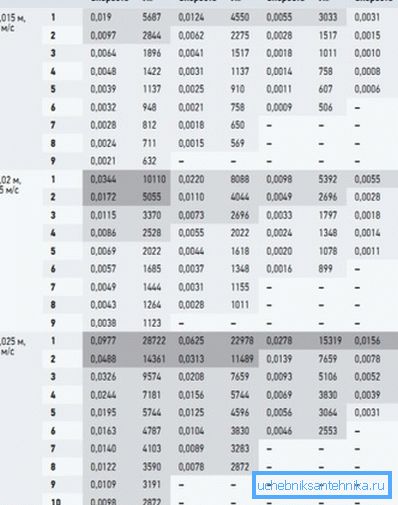

A sima csövek regisztereinek kiszámításához a fűtésekhez hozzávetőleges mértékű érdességet használhatunk a falaknál. Az értékeket a táblázat tartalmazza.

Az egyik legalacsonyabb mutatónak egy sima PVC cső van - 0,01 / 0,02 mm.

Teljesítmény számítás

Az adaptáció önmagában is megtehető. Ezt megelőzően a sima csövek nyilvántartását a következő képlet segítségével kell kiszámítani:

Q =? • dn • l • k • (tg? To) • (1?).

A betűk azt jelentik:

• ?= 3,14;
• dn - csövek külső átmérője, méterben;
• l a szakasz vagy szakasz hossza méterben;
• k - hőátadási együttható (11,63 W / m2 • ° С);
• tg a hűtőközeg hőmérséklete;
• a levegő hőmérséklete a helyiségben;
• ?-a - a szigetelőanyag hőtakarékossági együtthatója, ha a regiszter van, az ábra 0,6 / 0,8, ha nincs ott, az együttható nulla.

Például vegye figyelembe az alábbi forrásadatokat:

• szakaszhossz - 5 m;
• csövek átmérője - 159 mm;
• vízhőmérséklet - 80 °;
• a szoba hőmérséklete 23 °.

A képletben szereplő számok helyettesítésével összesen 1655 watt származunk. Az érték egy vízszintes egysoros eszköz hőteljesítményét jelzi. Ha több szakasz van, akkor mindegyiknél csökkentési tényezőt kell alkalmazni. Ez 0,9.

következtetés

Magára a nyilvántartásba vételnél ügyeljen arra, hogy a csövek típusa a simaság szempontjából. Ez az érték hatással lesz a hűtőfolyadék áramlási veszteségére, és ezáltal a készülék hatékonyságára.

A cikkben szereplő videó segít megérteni a témát.
