A szelep a radiátorhoz. a termosztát működési elve.

A típusoknál a radiátorok állítószelepe két típusba sorolható: ez egy olyan mechanizmus, amely a hűtőközeg áramlásának állítható intenzitása és diszkrét, amely lehet nyitott vagy zárt.

Ha minden az első egységgel világos, akkor a második, termosztatikus, elektronikusan különböző logikai és mechanikai típusokra oszlik, különböző töltőanyagokkal, amelyeken a működés minősége függ. Ezért inkább a termosztatikus eszközökre és eszközükre koncentrálunk, valamint megnézhetjük a videót ebben a cikkben.

Klímaváltozás

A termosztát működési elve

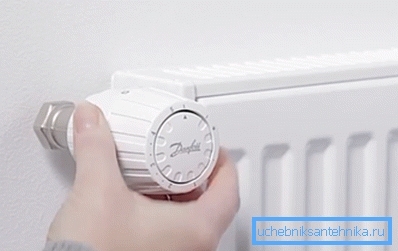

• A fűtési rendszerben keringtetett hőhordozónak bizonyos hőmérséklete van, amelyet a fűtőtestbe továbbítanak, a helyiségben lévő fűtőlevegőt és a szokásos szelep szabályozza az áramlási sebességet, így az akkumulátor hűtője vagy forróbb. Termosztát esetén a hűtőben lévő hőmérséklet is szabályozott, de ez automatikusan történik, a szobahőmérséklet függvényében.

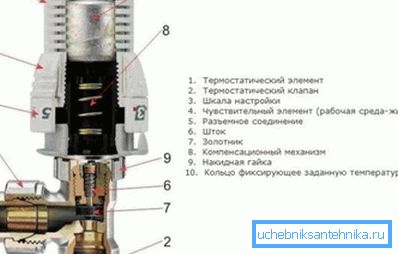

• A hűtőn lévő termosztatikus szabályozószelepnek van egy töltőanyaga (szilárd, folyékony vagy gáz), amely a levegő hőmérsékletére reagál, azaz ha felmelegszik, kibővíti és megnyújtja a rudat, megakadályozza a hűtőközeg áthaladását, és ha lehűl - szűkül és a rúd visszahúzódik, a radiátorban keringő víz. Az elektronikus termosztatikus szabályozó hasonlóan működik, de sokkal pontosabb.
• Például a hangológombot 3-ra állítja - általában 20 ° C-nak felel meg, és a hűtőközeg keringése addig folytatódik, amíg a szobahőmérséklet 21 ° C-ra emelkedik, és amikor ez megtörténik, a töltőanyag kibontódik, a fújtató a rúdra nyomódik az átjáró blokkolva lesz. Amikor a helyiség levegő hőmérséklete 19 ° C-ra csökken, a töltőanyag mérete csökken, és a víz visszahúzza a szárat, és megnyitja az önjáró járatot a radiátorban.

Mechanikus termosztátok

Megjegyzés. Valamennyi mechanikus típusú termosztatikus szabályozó három csoportba van sorolva, a különböző fúvókák kitöltésével. Tehát szilárd anyagok lehetnek, mint a paraffin, a sztearin vagy az ozokerit, a folyadék, mint az alkohol vagy az olaj, vagy cseppfolyósított gáz lehet.

Azokban az esetekben, amikor a fújtatót paraffinnal, sztearinnal vagy ozokeritával töltik meg, a reakciófolyamat meglehetősen gátolva van - a töltő csak 40 percet éri el a kívánt állapotot, miután a kívánt hőmérséklet a helyiségben megtörtént.

És mivel a készülék reakciója egy fokkal van programozva, egyszerűen nincs idő a megfelelő hőmérsékleten történő működésre, és a hiba általában már eléri az 1,5-et. Ez azt jelenti, hogy ha 20-at állít be, akkor nem fog működni 19-21? C, de 17.5-22.5? C között.

Az ilyen eszköz másik negatívja az idegen tényezők hatása, például a paraffinviasz felmelegíthető a hűtőszekrény hátsó falán, a közelben található vagy a piszkozatokból lehűtve. Azonban a szilárd töltőanyaggal működő mechanikus eszközök a legmegbízhatóbbak a folyadék és a gázok között, az áruk alig alacsonyabb.

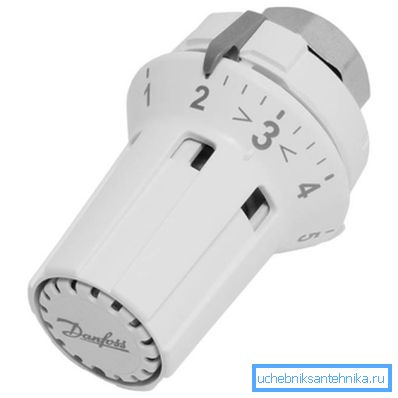

Azokban az esetekben, amikor a szabályozó alkohollal vagy olajjal van töltve, a fújtató sokkal gyorsabban reagál - ez 25 perc után következik be - majdnem kétszer olyan gyors, mint egy szilárd töltőanyaggal. A megjelenésnél ezek a csapok tömörebbek, mivel a fújtató itt kisebb, ezért a beállító gomb méretét tömörítik.

Az ilyen eszköz megfelelően működhet 50-80 ° C hűtőfolyadék hőmérsékleten, de a hiba itt lehetséges, és a gyártótól függően 0,9-1,5 ° C.

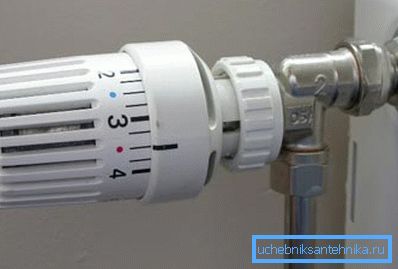

A mechanika közül a legtökéletesebb a gázfúvókával ellátott termosztát - a hőmérsékletnek a folyadékkal és a szilárd anyagokkal szembeni hőmérséklet növekedéséhez vagy csökkenéséhez való késleltetése minimális.

Csak 8 percet vesz igénybe, hogy reagáljon a helyiségben a levegő hőmérsékletének megváltozására - szemben a 25 és 40 percekkel, ez nagyon kevés! Az ok elég egyszerű: a fújtató a lehető legtávolabb áll a szabályozó falától, ami növeli az érzékenységét, mivel az idegen tényezők itt csak minimális hatást fejthetnek ki.

Megjegyzés. Minden típusú, közvetlen és szögletes hőszabályzók, az utasítások nem javasolják a fűtőkészülékek közelében történő felszerelést, a rajzok és a függöny mögött. Ezek a tényezők hozzájárulnak a mechanizmus kudarcához.

DANFOSS termosztatikus vezérlők táblázat

Elektronikus termosztátok

Egy elektronikus hőventilátor egy fűtőtesthez kétféle lehet - nyitott és zárt logikával, vagyis az első opció programozás tárgyát képezi, a második pedig nem.

Alkalmazásukban különböznek egymástól, így a zárt logikával ellátott készülékek közvetlenül a radiátorokon helyezkednek el, és a programozható szabályozók független vezérlésként vannak felszerelve. A hőmérsékletet minden helyiségben egy távérzékelő segítségével gyűjtik össze, és így képes szabályozni a teljes hőmérsékletet.

Az elektronikus termosztatikus szelepek jelentős hátránya a magas költségek és az áramforrástól való függés. Ha az akkumulátor lemerült vagy az akkumulátor kimerült, a készülék leáll.

Megjegyzés. Ha fűtőtestekre szerelik fel, bármely típusú termosztátot, akkor azokat (elemeket) mindig elzárószelepekkel kell ellátni. Ez lehet egy hagyományos gömbcsap vagy kúpos szelep.

Kiegészítő ellenőrzések

Ha van egy külön áramkör a fűtésre, vagyis a fűtőtesteken kívül egy padlófűtési rendszer is van, akkor feltétlenül kiegyensúlyozó radiátor szelepet kell telepíteni, mivel az elemek és a padló különböző hőmérsékleteket igényel. Az áramkör (elágazás) típusától függően egy háromutas vagy négyutas termosztatikus szelepet használhat, amely elosztja a hűtőfolyadékot a kívánt (meghatározott) hőmérsékleten.

A működési elv nagyon egyszerű - a kazánból a hűtőfolyadék egy háromutas (négyutas) szelepbe jut, ugyanolyan hőmérséklettel, mint amennyi a radiátorok melegítésére, de túl magas a fűtött padlóra.

Ezért a szelep blokkolja a padlóhoz vezető irányt, és a vizet a visszatérő csőbe - a padlón lévő cső lehűlése után - a szelep nyitja és a keringés egy bizonyos hőmérsékleti pontig folytatódik.

következtetés

Összefoglalva szeretném megemlíteni a termosztátok beállításait, amelyeket feltétlenül kézzel történő felszerelés után kell elvégezni - ezek nélkül nem tudják beállítani a beltéri klímát. Ehhez zárja be az összes ablakot és ajtót, fordítsa balra a gombot és várjon, amíg a szobahőmérséklet a kívánt 5-6 ° C fölé emelkedik.

Ezután fordítsa el a gombot egészen jobbra, és várjon, amíg a hőmérséklet el nem éri a kívánt értéket, és lassan elkezdi nyitni a szabályozót, amíg hallja a víz hangját - hagyja ezt a helyzetet.
