A szivattyú kiválasztása a fűtési rendszerhez:
A fűtési rendszer szivattyújának kiválasztása fontos tervezési szakasz, amelynek eredményeképpen megtalálható a jellemzőkkel legjobban megfelelő egység. Beszéljük az ilyen kiválasztás főbb kritériumait és módszereit, és elemezzük, hogyan válasszunk szivattyút a fűtéshez.
A paraméterek kiszámítása

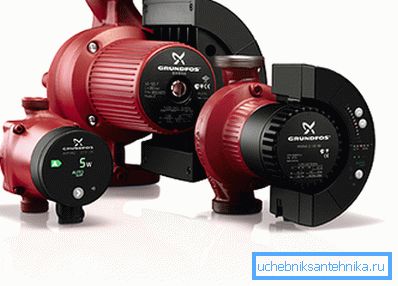

Főbb jellemzők

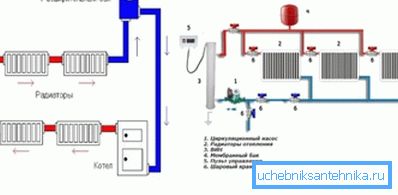

A fűtési rendszerek eltérnek, és a fő különbség a hűtőfolyadéknak a kazánból a radiátorok felé történő mozgatásának módja.
Két fő módja van:
- Természetes keringés. A sűrűség miatt a sűrűség miatt a sűrűség a meleg és a hideg sűrűség miatt következik be. Mivel a fűtési hatásfok a forró víz áramlásától függ, a ház fűtési rendszerében a természetes keringés sebessége gyakran nem elegendő;

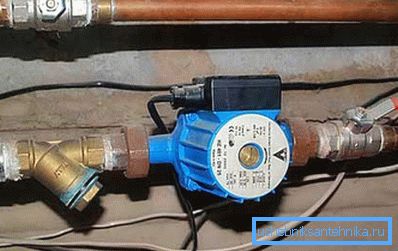

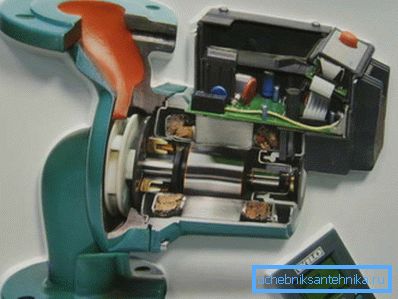

- Kényszerített keringés. Ez egy speciális egység beépítésével történik a csővezetékbe, amely a hűtőfolyadékot a szükséges sebességre és nyomásra szivattyúzza. A legmodernebb fűtési rendszerek a kényszerforgalom elvén alapulnak.
Figyelj! Ne keverje össze a központosított áramlási sémát természetes keringéssel: a városi lakások hűtőfolyadéka jelentős nyomás alatt van, amelyet speciális berendezéssel fecskendeznek be.
Annak érdekében, hogy a rendszer normálisan működjön, az utasítás megköveteli valamennyi paraméter kiszámítását, amely alapján kiválasztják a csővezeték szakaszait, a radiátor teljesítményét, a kazán kapacitását és teljesítményét, valamint a fűtési keringtető szivattyú kapacitását. Ezen paraméterek egyike a hidraulikus jellemző:

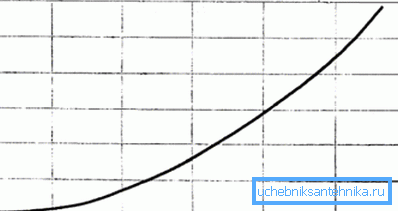

A grafikonon látható, hogy az ellenállás közvetlenül függ a hűtőfolyadék áramlásától, azaz minél gyorsabban halad a víz a kontúr mentén, annál nagyobb ellenállást tapasztal. Ennek megfelelően a nyomás emelkedik.
Most vegye figyelembe a keringtető berendezés nyomási jellemzőit:
Ebben a diagramban látható a nyomásveszteség függése a szivattyú áramlási sebességétől. Itt fordított kapcsolatot látunk, vagyis amikor a motort kikapcsoljuk, a veszteségek a legnagyobbak, és teljesítményük növekedésével a veszteségek esnek.

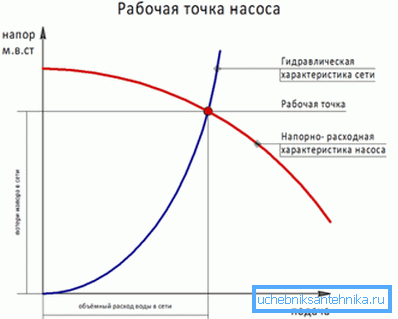

Ha ezt a két grafikont kombináljuk, a következő képet kapjuk:
Figyelj! A munkadarab lehetővé teszi számunkra, hogy meghatározzuk, milyen ellenállás áll a csövekben a hűtőfolyadék maximális áramlásának (áramlásának). Ez azt jelenti, hogy készülékünknek elegendő kapacitással kell rendelkeznie ahhoz, hogy biztosítsa a kívánt áramlást, ugyanakkor elegendő kapacitásának kell lennie ahhoz, hogy megbirkózzon a megfelelő hidraulikus ellenállással.
Teljesítmény számítás
Mivel a fűtési kör hidraulikus tulajdonságainak grafikonját nehézkessé tenni saját kezűleg, a számítást egy egyszerűsített rendszer szerint fogjuk használni. Ezért meg kell határoznunk a maximális áramlási sebességet (kapacitás) és a hidraulikus ellenállást. Kezdjük a teljesítményt.
A fűtőkör által felhasznált hőenergia a következő függőséggel fejeződik ki:
A képlet a következő értékeket használja:
- W a helyiségek wattban történő fűtéséhez szükséges hőenergia (az áramkör hőteljesítménye);
- C a hűtőközeg hőtőkapacitása, W / liter * ° C;
- Q - hűtőfolyadék áramlási sebessége, m3 / óra;
- t1 és t2 a szállított és visszavezetett hűtőközeg hőmérséklete.
A szivattyú fűtésre való kiválasztása a teljesítményen van. A készülék teljesítményének meg kell felelnie a hűtőfolyadék maximális áramlási sebességének, ezért átformáljuk képletünket az áramlás megtalálásához:
Q = W / C * (t1 - t2)

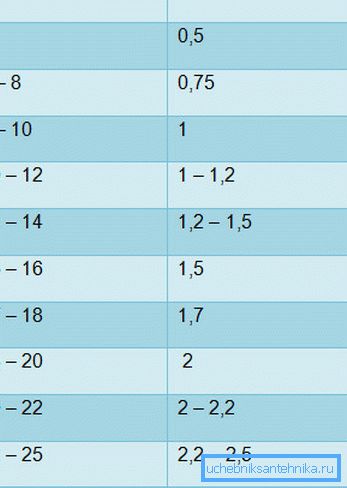

A W energia mennyisége a táblázat alapján található:
A víz hőteljesítményét feltételezzük, hogy 1,163 W / liter * ° C, a hőmérséklet-különbség a táplálás és a visszafolyás között 20 ° C (az SNiP szerint). Innen jutunk el:
Q = W / 1,163 * 20 = 0,043 * W
Figyelj! Ez azt jelenti, hogy ha egy 10 kW-os fűtési hõmérsékletû helyiség hûtõfolyadékát kell meghatároznunk, akkor 10 000-re kell szorozni 0,043-mal, és óránként 430 literet kapunk.

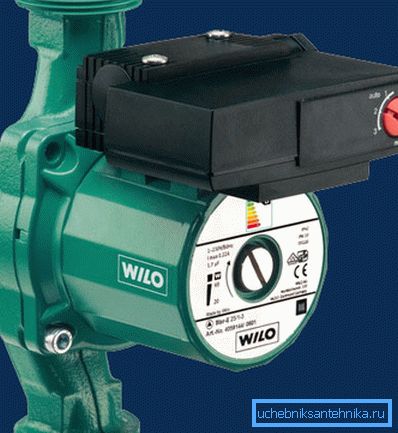

A hidraulikus ellenállás számítása
A fűtési kör hidraulikus ellenállásának professzionális és pontos kiszámítása nagyon nehéz feladat, amely különleges tudást és készségeket igényel. Egyszerűsített módszert fogunk használni, amely szerint a keringtető szivattyú nyomása megegyezik:
H = N * k, ahol:
- H a vízoszlop magassága méterben;
- N - az épületben lévő padlók száma, beleértve a pincéket;

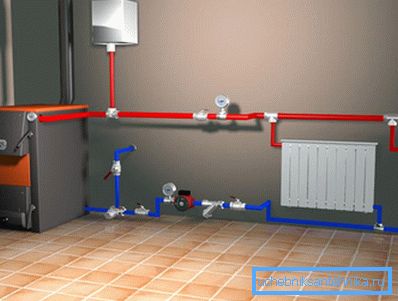

- k az épület vagy a szerkezet egy szintjén lévő átlagos hidraulikus veszteségnek megfelelő együttható. Az SNiP ezt a keringetési tényezőt 0,7-1,1 m-re, kétcsöves sémákra és 1,16-1,85 m-t a kollektor-nyaláb-ellátási szervezetekre alkalmazza.
Figyelj! Így kiderül, hogy ha egy kétszintes, kétcsöves fűtési csővezetékkel ellátott, alagsoros ház van, akkor a motornak 3 * 1,1 = 3,3 méteres nyomást kell biztosítania.

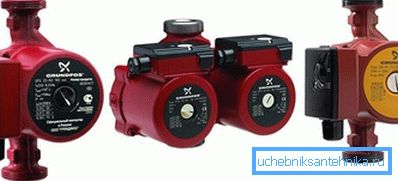

A szivattyú kiválasztása
Így van két mennyiségünk - ellenállás és teljesítmény. Térjünk vissza menetrendünkhöz a nyomásfejjel és a számla jellemzőjével.

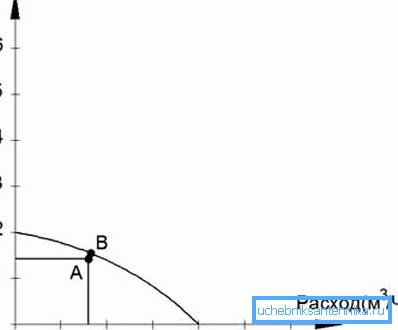

Az Y tengelyen lévő ellenállásértéket és az átfolyási sebesség értékét elhalasztjuk az X tengelyen, majd válasszuk ki azt a mértékegységet, amelynek a nyomásáram függősége ennek a pontnak közel van:
Figyelj! A grafikon általában három vonalat mutat a motor különböző működési módjaihoz. A legjobb, ha a második sebességet kell vezérelni, és a működési pontot a diagram középső harmadában kell elhelyezni, mivel ez a legmagasabb hatékonyságnak felel meg.

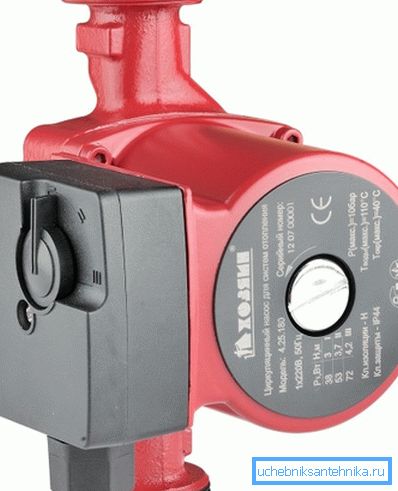

Természetesen ki kell választani egy olyan készüléket, amelyet magas környezeti hőmérsékletre (95-110 ° C) terveztek, valamint hogy ismerje meg azon cső átmérőjét, amelybe a készülék beágyazódik. Az eszköz ára a gyártótól és a minőségtől függ.
következtetés
A fűtési kör keringető szivattyújának megfelelő kiválasztása számítások alapján történik. Ha a bemutatott anyag túlságosan bonyolultnak tűnik, nézze meg a videót a cikkben.
