A tágulási tartály kiszámítása a fűtéshez: egyszerű és

Ez a cikk arról szól, hogyan lehet kiszámítani a tágulási tartályt a fűtéshez a saját otthonában. Bemutatjuk a szükséges képleteket a számításokhoz és további olyan adatokhoz, amelyeket az olvasónak szüksége lehet. Tehát menj.

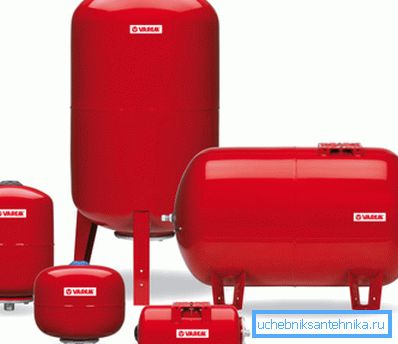

Tartály

Mielőtt elkezdenénk a számításokat, érdemes megérteni egy finomságot. A tágulási tartály teljes térfogata és a hűtőfolyadék tágulása két olyan érték, amelyek egymáshoz kapcsolódnak, de egyáltalán nem egyeznek egymással.

Ez közvetlenül a vizsgált eszköz működési rendszeréből következik:

• Kapacitása két részből áll, elasztikus gumi membránnal.. A tartály egy részét úgy tervezték, hogy feltöltődjön hűtőfolyadékkal, míg a második fel van töltve túlnyomással.
• A tartálynak a hőhordozóra szánt része egy elágazó csővel van ellátva az áramköri csatlakozáshoz. A légkamra viszont egy mellbimbóval van ellátva, amely lehetővé teszi a nyomás enyhítését vagy manuális vagy elektromos szivattyúval való növelését.

Fontos: ha a fűtést elindítjuk, akkor a tágulási tartály kamrájában egy hidrosztatikus nyomásnak megfelelő túlnyomás keletkezik. Egyszerűen fogalmazva, amikor a tartály felállítási szintje feletti legmagasabb pont öt méter, akkor 0,5 kgf / cm2 nyomásra van beállítva (1 kgf / cm2 nyomás 10 méteres fejnek felel meg).

Így a gyártó által jelzett térfogatnak tartalmaznia kell mind a hőtágulással és a levegővel eltávozott vízmennyiséget, amely a túlnyomás csökkenésekor visszahúzza az áramkört.

Fizetési rendszerek

egyszerű

A legegyszerűbb képlet a következő: a tágulási tartály a hűtőközeg teljes mennyiségének 10% -ával egyenlő. Ha az áramkör feltöltéséhez 600 liter víz szükséges, 60 literes termékre van szüksége; ha tölteni a fűtést 800 liter - 80 és így tovább.

Mint minden egyszerű rendszer esetében, ez nagy hibahatárral bír. A nagy hiba költsége egy kis túlfizetés a túlmérethez képest, de ha az eredményt alábecsülik az igényekhez képest, akkor a biztonsági szelep állandó választ kap.

Hogyan lehet pontosabb számítást végezni a saját kezével?

pontos

Pontosabban, a szükséges értéket a V = (Vt x E) / D képlet segítségével számítjuk ki, amelyben:

• V a kívánt érték.
• Vt - a fűtés teljes mennyisége - radiátorok, csövek, kazán stb.
• E a hűtőközeg bővülésének együtthatója.
• D a membrán tágulási tartály hatékonysági együtthatója.

A folytatáshoz egyértelműen hiányoznak a referenciaértékek.

Hűtőközeg mennyisége a rendszerben

Hogyan tudhatja meg a fűtési rendszer teljes kapacitását?

• Töltse fel vízzel, és teljesen ürítse ki a mérőedénybe.
• Figyelembe véve a vízmérő leolvasások változásait a rendszer hidegvíz-körforgásról történő feltöltésekor.

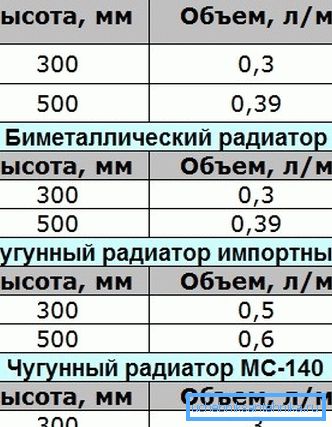

• Az összes fűtőberendezés kapacitását (az adatok megtalálhatóak a dokumentációban) és az összes csővezeték (mindegyik átmérőre a V = Pi * R ^ 2 * H képlet alapján kell kiszámítani, ahol Pi = 3.1415, R a cső belső átmérőjének fele, és H a hossza).

• Végül a kiegyensúlyozott fűtési rendszer kapacitása becslések szerint a kazán kilowatt teljesítménye 15 l / perc. Így egy 24 kW-os kazán általában egy 24x15 = 360 liter vízzel töltött áramkörhöz van csatlakoztatva.

Bővítési arány

A legtöbb esetben normál vizet használnak hűtőfolyadékként. Itt van a tágulási tényező különböző fűtési hőmérsékleteken a + 10 ° C kezdési értéknél.

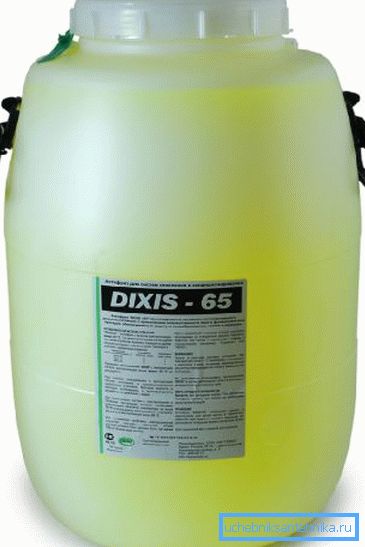

Megjegyzés: a fagyásgátló - etilén vagy propilénglikol hozzáadása növeli a hőtágulást, de nem annyira. Tehát, a delta hőmérséklete 100 fok és a glikol tartalom a hűtőközeg 30%, a bővülés nőni fog csak 0,45%.

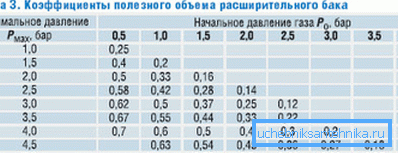

Tartályhatékonysági arány

A tartály hatékonyságának kiszámításához használt utasítások szintén egyszerűek.

Itt a D = (PV - PS) / (PV + 1) formátumot használjuk. Ben:

• D a kívánt együttható;
• Pv a maximális üzemi nyomás (amelyhez a biztonsági szelep megrekedt).
• Ps - tartály töltési nyomás. Mint korábban kiderült, megfelel a fűtőkörben lévő hidrosztatikus nyomásnak.

Számítási példa

Végezzük el a számításokat a sémák pontosabbaként a következő feltételek mellett:

• Meg kell melegítenünk egy kétemeletes házat, amely a fűtési rendszer teteje, amely a tágulási tartály fölé emelkedik 5 méterrel.
• A standard szigetelésű ház teljes területe 240 méter. Mérjük fel a kazán hőteljesítményének szükségességét a legegyszerűbb képlet segítségével: 240/10 = 24 KW.
• A hűtőfolyadékként használt víz maximális fűtése 80 fokkal egyenlő.

Tehát:

1. Az autonóm rendszerek maximális üzemi nyomása 2,5 kgf / cm2.
2. 5 méter kontúr magassága 0,5 kgf / cm2 hidrosztatikus nyomást eredményez.
3. A tartály hatékonysági aránya (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. A 80 fokos fűtési fokú expanzió együtthatója 0,036-nak felel meg (a táblázat szerint 3,58% -nak felel meg).
2. Az áramkör teljes térfogata a kazán teljesítményével számolva 24 x 15 = 360 liter.

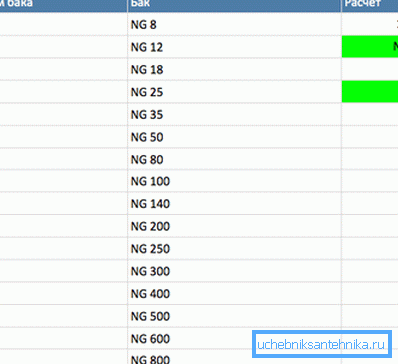

3. Tehát a tartály minimális térfogata egyenlő (360 x 0,036) / 0,57 = 22,7 liter (a legközelebbi standard értékre kerekítve - 24-25 liter).

Könnyű belátni, hogy egy bonyolultabb számítási séma ebben az esetben segített nekünk viszonylag egyszerűbb 11 - 12 literes kapacitás megtakarítását.

következtetés

Akár pontos időt, akár egy egyszerű rendszert használnak - az olvasónak saját maga kell döntenie. Mint mindig, a mellékelt videó további tematikus információkat is felkelt.

Sok szerencsét!
