Acél csöves fűtőtestek lakó- és ipari helyiségekhez

A szobák egyik legfontosabb paramétere a kényelmes hőmérséklet. Különböző fűtési rendszerek segítségével érhető el, amelyeket lakossági és ipari konstrukcióban használnak.

Leggyakrabban a fűtőtestek sugárzása révén a hő a helyiség légkörébe kerül, amelynek kialakítása bármilyen lehet. Ma beszélünk a csőszerkezetről, megismerjük annak jellemzőit, méreteit és egyéb paramétereit.

A radiátorok működési elve

Habár számos hely van a helyiség melegítésére, a legrégebbi és legmegbízhatóbbak még mindig a szakaszokból álló radiátorok. Az utóbbiban a hűtőfolyadék mozgásához csatornákra van szükség, ami leggyakrabban közönséges víz.

Figyelembe kell venni a radiátorok működésének elveit, különös tekintettel a három elemre:

1. sugárzás - Üzem közben az elemek hőt bocsátanak ki. Egyébként észrevették, hogy a sötét tárgyak többet adnak a szobában, mint a könnyűek.
2. konvekció - a hőátadás típusa, amikor a belső energia átadása folyókban és fúvókákban történik.
3. Hővezetés - a hőenergiát a fűtött testektől a kevésbé fűtött részekig.

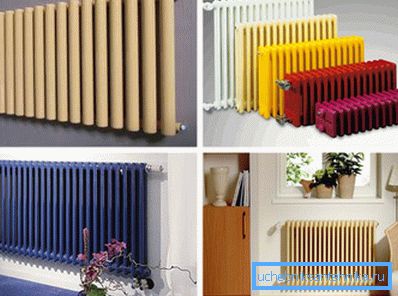

Radiátorok a következőkből:

• öntöttvas;
• alumínium;
• acélból;
• réz.

Bimetallikusak is lehetnek, például rézen belül, alumíniumból vagy acélból és alumíniumból.

A kialakítás paneles és csöves. Az utóbbiak különösen hatékonyságuk és érdekes tervezési megoldásuk miatt különösen keresettek. Az alábbiakban részletesebben ezeket a paramétereket vesszük figyelembe.

tulajdonságok

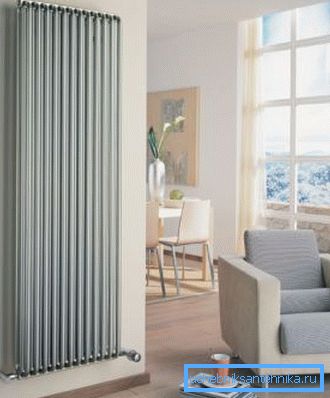

A csöves radiátorok több szakaszból állnak, mint a többi ilyen típusú szerkezet túlnyomó többsége. Azonban nem csavarodnak bele, mint öntöttvas, alumínium vagy bimetál radiátorok, de össze vannak hegesztve.

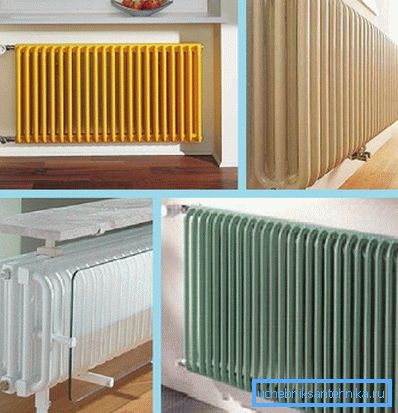

Az eszköz hatékonyságának mértéke függ a csövek számától. Például a minimális hatékonyság 2 csőből nyerhető, a legjobb megoldás 6.

Tipp: egy nagy terület felmelegítésére javasoljuk nagyobb mélységű radiátorok beszerelését, ahol a hatékonyság nagyobb lesz.

A fűtéshez általában csöves szerkezetek acélból készülnek. Az anyag népszerűsége növeli erejét és megbízhatóságát a működésben, emellett agresszív környezetet is elvisel. A mi feltételeinkben ez a paraméter fontosnak tekinthető, mert a hűtőközeg minősége általában alacsony szinten van.

Ezek és más tulajdonságok, például az alacsony súly, amelyek lehetővé teszik a készülékek gyors összeszerelését és szétszerelését, lehetővé teszik, hogy a készülékek továbbra is keresletet kapjanak a piacon. Ráadásul az acél radiátor ára 2-5-ször alacsonyabb, mint az ugyanabban a fűtési területen lévő öntöttvas vagy alumínium.

előnyei:

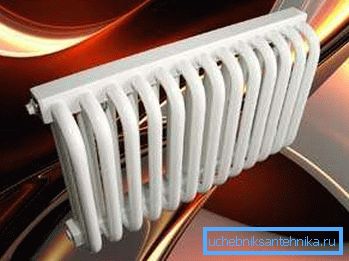

1. Higiénia, mivel a készülék nem éles sarkokkal rendelkezik, könnyen tisztítható a porból. Ugyanez a paraméter teszi biztonságosabbá a gyermekeket.
2. Elviseli az acél radiátor fűtési nyomáscsökkenését.
3. A gyártás anyaga különbözik a korrózióállóságtól. Technikai tulajdonságainak javítása érdekében a polimer vegyületek belsejében vannak bevonva, ami növeli az eszközök élettartamát.

hátrányai:

1. Alacsony hőkibocsátás, ezért ha a számítási pontként 1 kW teljesítményt veszünk, az eszköz a legdrágább lesz.
2. A hegesztési területek potenciális veszélyt jelentenek ezekre a radiátorokra. Súlyos nyomásesések miatt szivároghatnak.

Tipp: az ilyen készülékek beszerelése előnyös az autonóm fűtés rendszerében.

Teljes méretek és nyomás

Az első paraméter szükséges a fűtőkészülék helyének kiválasztásához:

Számolja ki a szakaszok számát

Mint említettük, a cső alakú fűtőelem a központi fűtési rendszerbe és az egyéni fűtésben is elhelyezhető. Bár ez utóbbi lehetőség a legelőnyösebb a hűtőközeg alacsony nyomása miatt.

Azonban bárhol telepítve van, rendkívül fontos, hogy pontosan kiszámolja a szükséges számú szakaszát. Ellenkező esetben a kényelem várható hatását nem fogja elérni.

A tervezés, bár rendelkezik egy szekcionált eszközzel, de nem összecsukható, így később nem adhatja hozzá a hiányzóakat, és nem távolíthatja el azokat. A szabványos szám a 2., 6., 8. és 12. szekcionált radiátor, néha kereskedelmi forgalomban kapható akkumulátorok találhatók, amelyek 14 vagy 16 elemből állnak.

Tipp: a metszetek számának kiszámításakor vegye figyelembe, hogy mindegyik átlagos hőteljesítménye 80-120 watt tartományban lehet.

Az építési utasítás szerint a fűtési szabványok szerint 1 m² 100 W-ot kell tölteni. Csak a helyiséget kell ismerned, és ezt az értéket többszöröse meg 100 watt.

A számítás során figyelembe kell venni a következő tényezőket is:

1. Ha 2 külső fal és 1 ablak van a helyiségben, akkor 20% -ot kell hozzáadni az ábrához.
2. 2 külső fal és az első ablak esetében a kereslet 30% -kal nő.
3. Ha az ablak északra vagy északkeletre néz, akkor a hőmennyiséget 10% -on belül kell hozzáadni.
4. A csőszerű radiátor behelyezésekor egy fedetlen mély résbe kell süllyedni, a hőátadást 5% -kal kell növelni.
5. Tömör panelhez és 2 vízszintes nyílással ellátott zárt réshez 15% -kal növeli a hőellátást.

Tipp: Ha több olyan tényező van a helyiségben, amely a hőenergia növelését igényli, össze kell foglalni azokat, hogy a végső fűtési igényt megkaphassa.

példa

Ha a terem területe 20 m² szüksége van - 20 x 100 W = 2000W. Ezután egy rész - 2000: 100W = 20 (szakaszok) átlagos hőátadási értékével kell osztani. Most már akár egy vagy két radiátort is vásárolhat úgy, hogy szekcióinak összege egyenlő legyen 20-mal.

Ha a szoba 1 ablakkal és 2 külső falral rendelkezik, add hozzá további 4 szelet - 20 x 20% = 24 szekció.

Csőszerű radiátorok csatlakoztatása

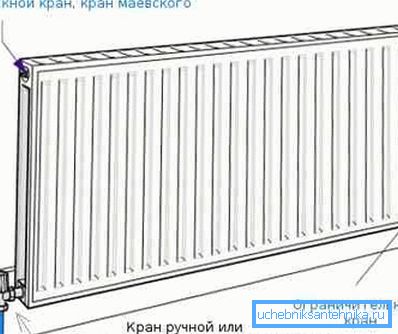

Három fő módja van az ilyen fűtőkészüléknek egy otthoni fűtési rendszerhez történő csatlakoztatásához:

1. Fehérnemű - a hőforrásból származó cső egyrészt az alsó radiátor csőbe kerül, a kimenet pedig a másikhoz csatlakozik.

1. oldalsó - a felsõ csõhöz egy melegvíz csõ van csatlakoztatva, az eltávolítás az alsó végbõl történik.

1. átlós - a hőforrásból származó csövet az akkumulátor felső ágcsövéhez táplálják, ugyanakkor a kivezetés az alsó ág csövétől az ellenkező oldalon történik.

Tipp: A szakértők úgy vélik, hogy a radiátorból történő hőátadás legnagyobb hatása oldalirányú kapcsolattal érhető el.

Csőradiátorok a helyiségben

A fűtőberendezés kiválasztása mellett javasoljuk, hogy ne csak a költségéből járjon el, hanem fontos tényező lesz a készülék megjelenése. Ajánlatos figyelembe venni az épületek építészeti jellemzőit és a helyiség fűtési rendszerének kialakítását is.

Ugyanakkor sok olyan korlátozás van, amely befolyásolhatja a fűtőberendezés kiválasztását, például a helyiség kialakítását és az anyag tulajdonságait, amelyből a radiátor készül.

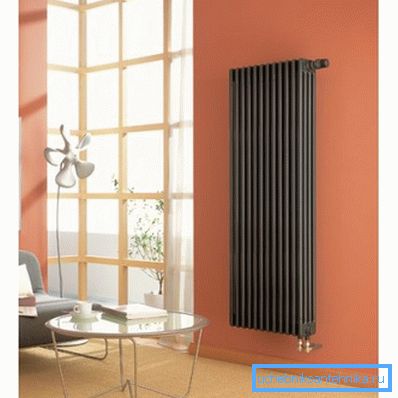

Bár az ilyen termékek széles skálája meglehetősen nagy, különleges helyet foglal el az Arbonia aggodalom, amelynek mottója "a helyiség hője a legjobb formában". Fő termékei acélból készült radiális radiátorok, design radiátorok és törölközőmelegítők.

Fűtőkészülék tervezésénél nemcsak a sugárzás és a konvekció optimális hőeloszlását, hanem az eszköz esztétikai összetevőjét is figyelembe veszik. A termékek ipari és lakóépületekben használhatók, mivel a lekerekített sarkok miatt nem veszélyezteti az embereket, és az egyszerű tisztítás lehetővé teszi az allergiák kényelmét is.

következtetés

Miután alaposan megvizsgálta az acél csőszerű típusú fűtőtestek cikkében, azt mondhatjuk, hogy sikeresen illeszkednek a lakó- és ipari helyiségekbe. A kiválasztás során figyelmet kell fordítani a szakaszok helyes megválasztására, valamint az eszközök esztétikai oldalára.

A legjobb az önálló fűtésnél történő alkalmazásra, ahol a hűtőközeg nyomása alacsony. A cikkben található videó segít további információkat találni ebben a témában.
