Acél radiátorok: terméktípusok, szerkezeti jellemzők,
Azok számára, akik új fűtési rendszert kívánnak cserélni vagy telepíteni, az egyik legfontosabb kérdés a gyártási szerkezetek anyagának megválasztása. Az acél radiátorokat már jó ideje használják otthonunkban, de sokan nem tudják, milyen előnyökkel és hátránnyal jár ez a lehetőség. Ebben a cikkben megvizsgáljuk a termékek típusát és főbb jellemzőit és jellemzőit.

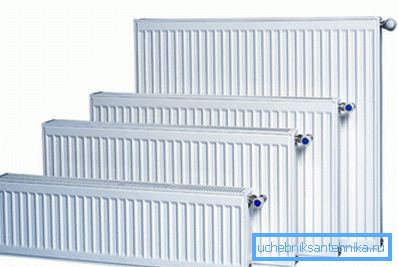

Termékek típusai
Rögtön megjegyezzük, hogy a termékek két alapváltozata létezik, és ha a csőszerkezetek nem széles körben elterjedtek, mindenütt bárhol használják az acél bélyegzővel ellátott fűtőtesteket, így elmondjuk a változatot:
| Típus 10 | Ez egy extrudált panel, amely nem rendelkezik konvekciós bordákkal és rácsokkal. Ezt az opciót leggyakrabban óvodákban és egészségügyi intézményekben használják, mivel az üregek hiánya miatt nagyon könnyű mosni, természetesen ennek az opciónak az ára a legalacsonyabb |
| 11. típus | A fenti megoldáshoz hasonlóan a legnagyobb különbség a konvekciós bordák jelenléte a hátoldalon, melynek köszönhetően a helyiség fűtése sokkal hatékonyabb és sokkal gyorsabb |
| 20-as típus | Ez a modell két, egymással csővel összekapcsolt panel építése, melynek ereje nagyobb, mint az első változaté, ezért nagyméretű helyiségekben használják. |
| 21-es típus | Ebben a verzióban az egyik panel konvekciós rács van, ami jelentősen növeli az építmény hatékonyságát. Ezenkívül a végei vannak, a felső rész a rácsot ábrázolja, az oldalirányúak pedig szilárdak, ezért az ilyen termékek megjelenése sokkal jobb. |
| 22. típus | A vevők közül a legnépszerűbb és igényesebb modell a két lemezből áll, amelyek között két konvekciós rács van, a külső szerkezet pedig oldalfalú. Ez az opció optimális ár-minőség arányt kínál. |
| 30. típus | Könnyű kitalálni, hogy ez a módosítás három konvekciós elem nélkül van. Ezt az oldatot akkor alkalmazzák, ha a konvekciós folyamatok nemkívánatosak, mivel por keletkezik a helyiségben. |
| 33. típus | A lehetőségek közül a legerősebb, amelyben három konvekciós borda van a három panelhez rögzítve, legnagyobb hátránya a szerkezet nagyobb vastagsága |
Figyelj! Az egyik vagy másik módosítás kiválasztásánál különös figyelmet fordítunk a termékek gyártójára. Jobb, ha olyan híres márkák termékeit választják, amelyek már hosszú ideje piacra kerültek, és jó hírnévnek örvendenek, mivel a legjobb nyersanyagokat és alkotóelemeket gyártják.
Ami a cső alakú változatokat illeti, azok két vagy több csőből állhatnak, amelyeken keresztül a folyadék kerül forgalomba, ez a változat sokkal drágább, ezért a kereslet sokkal kisebb. Az alábbi ábrán látható az összes elérhető fő lehetőség, amely a szélesség tekintetében eltérhet a szélek számától függően.
Főbb tervezési jellemzők
Kezdjük, nézzük meg, milyen előnyökkel jár ez a termékváltozat, majd megfontoljuk az acél radiátorok fő műszaki jellemzőit.
Az acél elemek előnyei és hátrányai
Először is nézzük meg azokat a fő előnyöket, amelyeket a szóban forgó termékcsoport használata ad.
Minden típusú acél radiátor a következő tulajdonságokkal rendelkezik:
- A termékek demokratikus költségei, Ezt az opciót a leginkább megfizethetőnek nevezhetjük, ezért ha minőségi fűtési rendszert szeretne kapni ésszerű pénzért, akkor figyeljen az acélszerkezetekre.
- Alacsony tömeg elemek nemcsak egyszerűsítik a szállításukat és a rakodást, hanem csökkenti a falakon lévő terhelést a radiátorok szerelésekor.
- Szintén meg kell jegyezni, hogy a telepítési utasítások meglehetősen egyszerűek., és egyszerűen csatlakoztathatja az acél fűtőtesteket a kommunikációhoz. A saját kezükben rejlő lehetőség megmentheti a szakemberek szolgáltatásait, és ez nagyon lenyűgöző.
- A minták olyan egyszerűek, hogy megbízhatóságuk megfelel a legmagasabb követelményeknek., ezért, ha az üzemeltetési feltételek teljesülnek, az elemek hosszú évekig szolgálnak Önnek üzemzavar és meghibásodás nélkül.
- Az acél hőhatékonysági mutatói olyan magasak, hogy ha kiszámoljuk a kilowatt hő költségét, akkor ez a megoldás lesz a legkedvezőbb, és régóta bizonyítják a szakértők. Alacsony áron a berendezés kiváló teljesítményt nyújt, ami jelentős előny.
Ami a hazai termékeket illeti, van egy GOST a 31311-2005 "fűtőberendezések" acél radiátorokhoz, és ha a választott opció megfelel a szabványoknak:
- A termékeket szalagból vagy alacsony széntartalmú acéllemezekből kell készíteni a GOST 16523, GOST 9045, GOST 19904 szerint;
- A radiátor falának vízzel érintkezõ vastagsága legalább 1,2 mm;
nem aggódhat a termékek minősége miatt.
Ami a mínuszokat illeti, akkor a következőket kell figyelembe venni:
- Alacsony ellenállás a korrózió ellen, különösen ha nincs folyadék a rendszerben, ezért jó minőségű hőátadó szert kell használnia, és nem szabad a rendszert üresen tartania, mivel ez a konstrukció sokkal gyorsabban kopik.
- A termékek üzemi nyomása nem haladja meg a 10 bar-ot, ami azt jelenti, hogy azokat nem szabad a központi fűtési rendszerben használni. Az ilyen struktúrák leginkább az egyes fűtési rendszerekhez alkalmazhatók.
Műszaki adatok
Most nézzünk meg néhány mutatót, amelyek mindenkinek tudnia kell, hogy ki akarta használni ezt a lehetőséget:
- Az élettartam 10-20 év, de ha figyeled a hűtőfolyadék minőségét, akkor a design jóval tovább folytatódik. Csak tisztított vizet kell önteni (legalábbis kívánatos forralni), vagy egyáltalán különleges hőhordozót használni, ez nem csak a rendszer hatékonyságának növelését teszi lehetővé, hanem korróziógátló hatással is rendelkezik az anyagon.
- A méretek a termékek módosításától függenek, de átlagosan a magasság 20 és 90 cm között változik, és a szélesség 30 centimétertől 3 méterig terjedhet. Ennek megfelelően a vastagság függ az építés típusától, például a 22-es típusnál, ez a mutató a gyártóktól függően 100-130 mm között lehet.
- A folyadék üzemi hőmérséklete legfeljebb 90 fok lehet, ami elég a legtöbb rendszer számára.
Az acél radiátorok fűtésre való számítása nagyon egyszerű, kiszámításához ki kell számítani, mennyi energiát kell a helyiség fűtésére, és válasszon egy vagy több akkumulátort a szükséges teljes kapacitással.
Ha az acélfűtési radiátorok értékelését egy 500x500 mm-es méretű 22-es típusú radiátoron végezzük, akkor az eredmények meglephetnek:
- a legmagasabb hőelvezetés 1080 watt a belorusz Lidey gyártótól;
- csak 1 Watt az olasz DeLongs mögött;
- majd a 965 W-os eredmény következik Kermi.
Ugyanakkor a rendszer kapacitása az első változatban 3,3 liter, a második - 3,1 literes és a harmadik - 2,7 literes.
Figyelj! Az összes fenti adat a hivatalos gyártó weboldaláról származik.
következtetés
Biztosan mondhatjuk, hogy az általunk figyelembe vett lehetőség nagyon vonzó a költségek és a teljesítmény szempontjából. Jobb, ha a fűtési acél radiátorok a rajtad múlik, az összes minőségi termék közel azonos. A kérdés részletesebb megértéséhez segít a videó ebben a cikkben.
