Alumínium radiátor rész: a szekcionált elem műszaki
A színesfémmel történő hevítő konvektorok egyre népszerűbbek. Szeretnénk megvizsgálni egy ilyen radiátor fő szerkezeti elemét - egy szakaszt, és megtudhatjuk, hány watt van egy alumínium radiátor egyik szakaszában, milyen méretűek és egyéb jellemzői. Azt is elmondjuk, hogyan számoljuk ki az adott helyiség fűtéséhez szükséges alumínium radiátorok számát.
A szekcionált radiátor műszaki jellemzői
tervezés

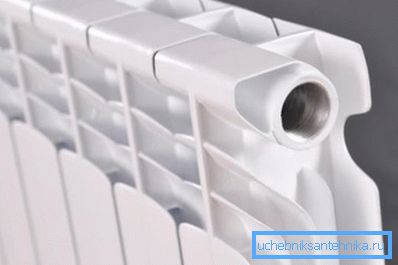

A szekcionált elemek szinte ugyanolyan kialakításúak. Két vízszintes tartály rendszere, amely függőleges csatornákkal van összekötve. A függőleges csöveken kívül vannak lemezlemezek, amelyek csatornákat képeznek a konvekciós áramok mozgásához és növelik a hő kölcsönhatás területét.
A lemezek közötti távolságot úgy választjuk meg, hogy a konvekciós áramok nem laminárisak, hanem turbulensek. Ez növeli a levegő kölcsönhatásának intenzitását a ház felületével.

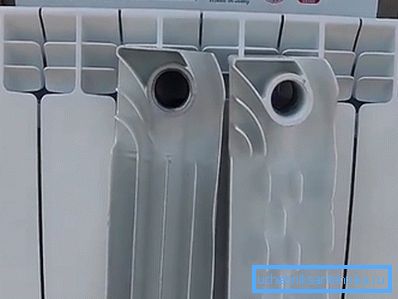

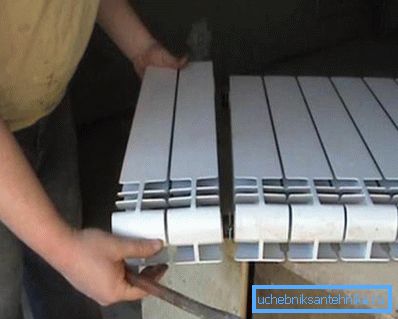

A tervezés egyenlő részekre oszlik. Az egyik ilyen rész függőleges csatorna és két kollektor elem, egy felülről, a másik alulról. A függőleges csővel ellátott kollektor elem T alakú csatlakozást hoz létre, amelynek két nyitott furata más hasonló kollektorfuratokkal kombinálva van kialakítva.

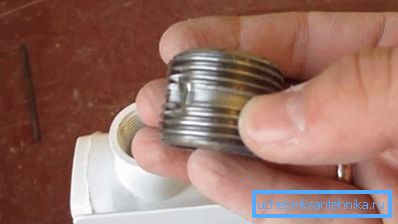

Az alkatrészek egy speciális tömlővel vannak ellátva, tömítéssel.
Ha az alkatrész szélén van felszerelve, akkor a lyuk egy dugóval van lezárva, vagy a tápellátó, visszatérő vagy légszelep csatlakoztatására használják.
Vegyük figyelembe egy hasonló kivitelű akkumulátor működését:
- Az alkatrészeket egyetlen akkumulátorra szerelik fel, egy hűtőfolyadék-ellátó cső van csatlakoztatva az egyik lyukhoz, egy hulladék folyadék kiömlőcső van csatlakoztatva egy másikhoz, egy Mayevsky szelepet használnak a felesleges levegő kifolyására a harmadik, a negyedik lyukat egy dugóval zárják;
- A hűtőfolyadék belép a kollektorba, és fokozatosan kitölti az egész eszközt. Az alumínium magas hővezető képességgel rendelkezik, négyszer akkora, mint az acél. Ezért a szervezet gyorsan felmelegszik;

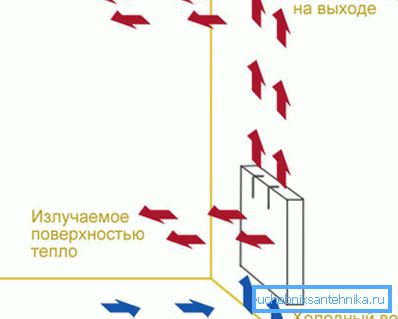

- A konvektor fűtött felülete hőenergiát kezd. A sugárzás részaránya az infravörös tartományban a készülék teljes hőátadásának mintegy 50-60% -át teszi ki;
- A test felszínével érintkező levegő a közvetlen hőátadás miatt felmelegszik. A gravitáció hatására a fűtött masszák felfelé mozognak a konvektor szélei által alkotott csatornákon keresztül, és a hideg levegő új részeit az alulról felhúzza az akkumulátorba;
- A készülék gravitációs szivattyúként működik. A csatornákon áthaladó légáramlások vortex karaktert eredményeznek, ami növeli a lemezek hőátvitelét a keverés miatt.
Figyelj! A szekcionált kialakítás fő előnye, hogy képes a készülék saját erejével és méretével változtatni.
Jellemzők és jellemzők
A fűtőberendezés fő műszaki jellemzője a hőteljesítmény. Ez az a hőmennyiség, amelyet a készülék egységnyi időre továbbít a környezetnek. Kcal / óra vagy wattban mérve.
A hatalom számos tényezőtől függ, amelyek közül a legfontosabbak:
- a készülék felülete;
- hűtőfolyadék hőmérsékletét;
- csatorna kapacitása (hány liter az alumínium radiátor egyik részében);
- hőnyomás;
- anyag hővezető képességét;
- ház tervezés;
- a kapcsolat módja feed és return.

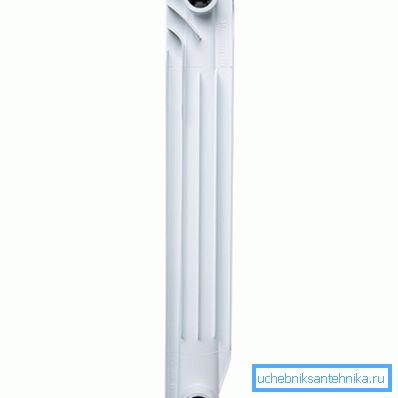

Mivel az alumínium radiátorban lévő szakaszok maximális száma nincs telepítve, és a különböző eszközök eltérő méretűek, célszerűbb egy különálló alkatrész paramétereinek figyelembe vétele, majd az egyes elemek értékének hozzáadásával meghatározni az akkumulátor jellemzőit.
Tekintse meg részletesebben a műszaki leírásokat:
| Műszaki adatok | Paraméterértékek |

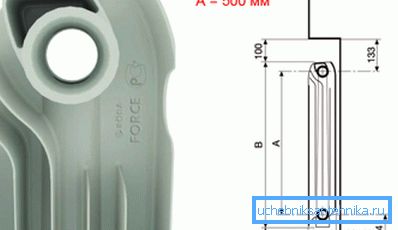

| Magasság (középső távolság) | 250, 300, 350, 400, 450, 500 mm. A leggyakoribb méretek 350-500 mm. A függőleges modellek 1 - 2 méter magasak lehetnek. |
| mélység | Standard modellekhez 80 - 140 mm |
| szélesség | A legtöbb termék esetében 80 mm |
| kapacitás | 0,25 - 0,5 liter |
| Falvastagság | 2 - 3 mm |
| Hőátadási terület | 0,4 - 0,6 m? |
| teljesítmény | 80 - 220 W, gyakrabban 140-160 W |
| A hőhordozó maximális hőmérséklete | 130 ° C |
| Üzemi nyomás | 6-24 atm. |
Figyelj! A központosított hűtőfolyadék-ellátó rendszerhez történő csatlakoztatáshoz a legalább 45 atm (nyomó) nyomású modelleket kell kiválasztani. és a működési nyomás legalább 16 atm.
A szakaszok számának meghatározása
Gyakran megkérdezik, mennyire melegszik egy konvektor egyik szakasza, hogyan számolja ki a szakaszok számát, stb. A hőveszteség részletes és pontos kiszámítása nagyon nehéz lesz, de az utasítás lehetővé teszi az egyszerűsített képletek használatát.
Az SNiP normái szerint a 2,4-2,8 méteres mennyezetmagasságú szobának egy négyzetméteres fűtésére kb. 100 W hőenergiára van szükség. Vagyis, ha egy ilyen helyiség 100-as területét megszorozzuk, megkapjuk a szükséges fűtési kapacitást.
Ezután megtaláljuk a megfelelő eszközöket a paraméterek, a tervezés és a minőség tekintetében, és látni fogjuk az útlevél jellemzőit. Jelzi a szekcionált teljesítményt.

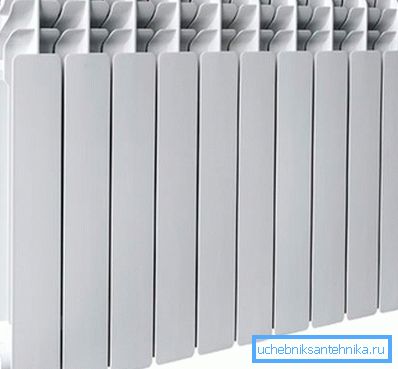

A helyiség korábban talált fűtési teljesítményét szekcionált kapacitásra osztjuk, az eredményt felfelé kerekítjük, és megkapjuk az adott helyiséghez szükséges szakaszok számát.
Figyelj! Itt meg kell jegyezni, hogy a jelzett teljesítményt gyakran túlbecsülik, mivel feltételezik, hogy 100 ° C hőmérsékletű hőhordozó szállítása valós valóságban valószínűtlen. Arra kell vezetni, hogy a tényleges teljesítmény általában 140-160 watt tartományban van.
