Alumínium radiátor térfogata: specifikációk és teljesítmény

Az autonóm fűtéshez jelenleg az építési piac számos különböző fűtőberendezést kínál, beleértve az alumíniumot is, és azok teljesítménye attól függ, hogy mennyi víz van az alumínium radiátorban, azaz a kapacitáson.

Természetesen ez nem az egyetlen tényező, amely befolyásolja a hőátadást - itt is szerepel a fűtőkészülék konfigurációja, de jelenleg szekcionált elemekről beszélünk, amelyek mérete (szakaszok száma) tetszés szerint megváltoztatható. Részletesebben a fűtőkészülékekről a szövegben alul fogunk beszélni, és emellett még mindig szeretnénk tematikus bemutatót nyújtani a videóban ebben a cikkben.

Alumíniummelegítők

Műszaki adatok

Figyelj! Ha minőségi termékeket szeretne vásárolni, akkor vásárlásakor figyeljen a súlyára. Így az utasítás azt jelzi, hogy az egyik szelvény tömege nem lehet kevesebb, mint kilogramm, és a tízelemes elemnek a mellbimbókkal való összeszerelése nem lehet 11 kg-nál kevesebb!

Az alumínium radiátor egy részének térfogata nagymértékben függ a gyártás módjától, és csak két ilyen módszer van - fröccsöntés és extrúzió.

• A szakemberek úgy vélik, hogy a gyártás az injektálási módszerrel technológiailag fejlettebb - lehetővé teszi az összes hegesztett szekcionált épület létrehozását. Természetesen van egy varrás, de ellenállással hegesztett. Természetesen az ilyen termékek ára valamivel magasabb.

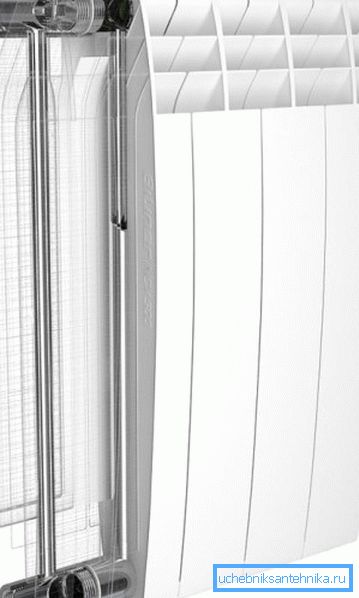

• Azonban a préselési vagy extrudálási eljárás olyan folyamat, amelyben több elem extrudálódik egy nagyon magas Al-tartalmú ötvözetből (98%).. Mechanikusan kapcsolódnak és kiváló minőségű ragasztót használnak. Az extrudálással nyert termékek nagy ellenállást mutatnak a korrózióval szemben, és a fő hátránya (gyenge pont) mechanikus összekötési módnak nevezhető.

• Nemcsak a fűtési alumínium radiátorban lévő víz mennyisége, hanem alakja - bordázott és szekcionált is segít meghatározni a teljesítmény tulajdonságait.. A bordázás lehetővé teszi a lehető legnagyobb érintkezést a helyiség levegőjével, ami hozzájárul a gyors fűtéshez, és a szekciók lehetővé teszik a készülék csökkentését és növelését, a fűtött helyiség nagyságától függően.

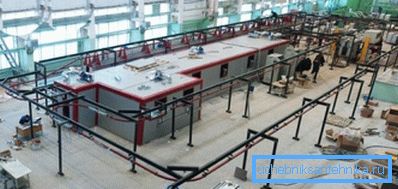

• Emellett a korrózióvédelem két rétegben fest.. A festészeti munkákat általában speciális gyártósorokon végzik, amelyeket csak néhány ember szolgál (lásd a fenti fotót). Az ilyen eljárásokat két lépésben végezzük el - először az első réteget anaforezissel alkalmazzuk, amely korrózióvédelmet és színstabilitást biztosít a következő bevonat számára. A második réteget már bepermeteztük a por zománcra, amit a késztermékben látunk.

Táblázat: az alumínium radiátor rész méretei, tömege, hőátadása és térfogata

Teljesítmény számítások elvégzése

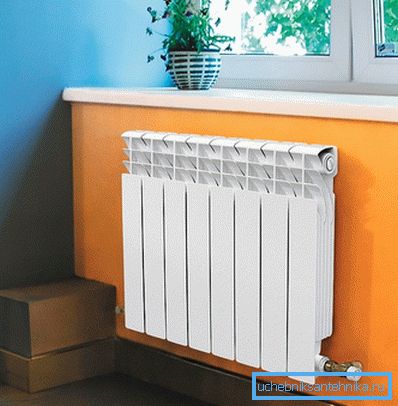

Megjegyzés. Annak érdekében, hogy minden számítás megfeleljen a valóságnak, fontos a hely, ahol a radiátorot telepíteni kívánja. Így általában az ablak alatt csinálják - a meleg levegő a fűtőtestből felemelkedik és egyfajta képernyőt hoz létre, amely védi a szobát a hideg patakoktól az üvegből.

Tehát az alumínium radiátorban lévő vízmennyiség kiszámításához - amint érted - nem jelent semmi problémát - ezért elég tudni egy rész és a számok mennyiségét, majd ezeket az értékeket össze kell adni (lásd a táblázatot).

Ugyanígy meg tudja határozni az akkumulátor kapacitását, ha ismeri az egyes szakaszok névleges értékét és számát, de nézzük meg, hogyan számítsuk ki ezt a jelzõt egy adott méretû helyiséghez.

Ha a mennyezetek magassága nem haladja meg a 2,7 m-t, akkor a számítások kvadratúra segítségével végezhetők el, és például 4,55,5 m-es, S = 4,5 * 5,5 = 24,75 m2-es területet GLOBAL KLASS radiátor, 232 watt teljesítményelemmel.

A metszetek számának kiszámításához az S * 100 / P képletre van szükségünk, ahol 100 a szükséges számú watt négyzetméterenként, és P egy szakasz hatványa. Tehát K szakaszszám = S * 100 / P = 24,75 * 100/232 = 10,66 vagy 11 szakasz (az alumínium radiátor egyik szakaszában a víz mennyisége 0,54 liter, ami 0, 54 * 11 = 54,54 liter) .

Most vegyük figyelembe ugyanazt a fűtőberendezés paramétereit és ugyanazt a területet, de a mennyezet magassága 3m, akkor számolni kell egy m3-nél, ahol 41W hőátadásra van szükség.

A kapott helyiség (V) térfogata 4,5 * 5,5 * 3 = 74,25 m3, ezért osztjuk meg egy szakasz kapacitásával. Mi lesz a K szakaszszám = V * 41 / P = 74.25 * 41/232 = 13,1 vagy 14 szakasz, így van egy állomány.

következtetés

Ahogy láthatja, a saját kezével nem csak telepítheti, hanem kiszámíthatja a szükséges számú szakaszot a szükséges radiátor teljesítmény kiválasztásához és meghatározhatja, hogy mennyi vizet kell melegíteni.

Az ilyen számítások rendkívül szükségesek a javításhoz vagy az építéshez, mivel köszönetüknek köszönhetően nem csak a maximális kényelmet érjük el a szobában, hanem meghatározzuk a jövőbeli kiadásainkat is, vagyis részben a családi költségvetést alkotjuk.
