Alumínium radiátorok beszerelése a fűtéshez: a csatlakozás

Az alumínium elemek sokkal könnyebbek, mint a hagyományos öntöttvas, így önállóan is telepíthetők, bármilyen segítség nélkül. A fűtőberendezés hatékonysága a telepítés helyességétől is függ, ezért érdemes ebben a kérdésben megállni.

Előkészítő szakasz

Mielőtt egy saját kezű alumínium radiátorral felszerelne, néhány ponton el kell döntenie:

• győződjön meg róla, hogy elegendő az eszköz hőkapacitása. Lehetséges, hogy a megvásárolt elemnek nincs elegendő hőátadása a hűtőfolyadék alacsony hőmérséklete miatt a beömlőnyílásnál. Ebben az esetben csak néhány szekciót kell hozzáfűzni, ezt pedig az alábbiakban ismertetjük:
• ellenőrizze a méretet. A modern fűtők nem csak a felületi sugárzás miatt adják át a helyiség hőjét, hanem a konvekció következtében is, hogy az ablakpárkány ne legyen túl közel ahhoz;

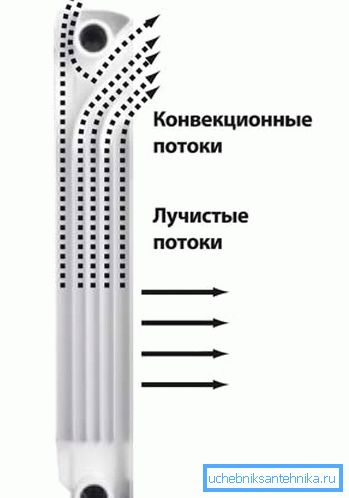

Figyelj! Az alumínium bordák alakját magyarázza az a tény, hogy a levegő áramlását az alulról felfelé kell irányítani.

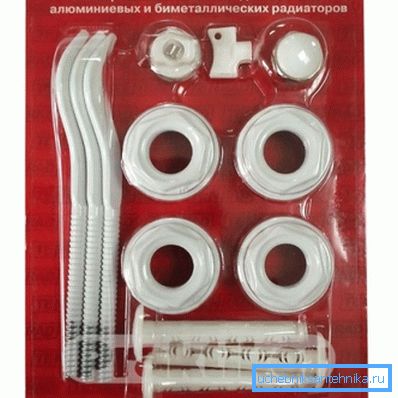

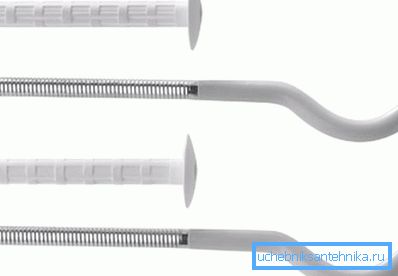

• határozza meg a rögzítőelem típusát. Elvileg a teljes készlet rendszerint tartalmaz rögzítéseket, hogy egyszerűen felakassza a fűtőt a falra. De néha jobb beszerelni a padlóburkolaton különálló konzolokat (különösen azért, mert az ár olcsó), ez az opció akkor alkalmas, ha az akkumulátort egy vékony gipszkarton válaszfalon telepíti, vagy egyszerűen nem akarja lyukakat fúrni a falon.

Válassza ki a csatlakozás típusát

Az alumínium radiátorok beszerelése előtt megoldani kell a problémát a csatlakozás típusával. A fűtőkészülék hőkibocsátása közvetlenül attól függ.

A fűtőelem csatlakoztatásának lehetséges lehetőségei:

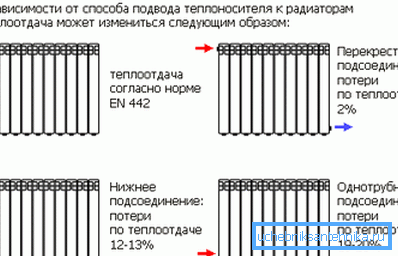

• átlós (ez is kereszt) - ebben az esetben a hűtőfolyadékot a fűtőelem tetejéről szállítják, és a lehűtött hűtőfolyadék az alsó oldalról az ellenkező oldalon jön ki. Emiatt az akkumulátor egyenletesen felmelegszik, és a veszteség nem több, mint 2%;
• egyirányú kapcsolat esetén a veszteség valamivel több, legfeljebb 5%;

Figyelj! Ha a fűtőelemek száma meghaladja a 12 értéket, akkor az egyirányú kapcsolat nem hatékony. Az a tény, hogy a távoli szakaszok ezzel a kapcsolódási móddal egyszerűen nem melegednek fel.

• az alsó csatlakozással (a különböző oldalakról történő szállítás és visszatérés) a veszteségek 12-13% -ra tehetők;
• az alsó egyirányú csatlakozás a leghátrányosabb az elem hőátadása szempontjából. A veszteségek akár 20% -ot is elérhetnek, de a csövek a padló alatt elrejthetők, ezért gyakran használják ezt a kapcsolódási módot is.

Telepítési technológia

Az egész folyamat két szakaszra bontható - először az akkumulátor rögzítőelemeit szerelik fel, majd egyszerűen lerakódnak a konzolon és csatlakoztatják a tápellátást és a visszatérő áramlást. Ezután csak a csatlakozások tömítettségét kell ellenőrizni, és ne felejtse el bezárni a felesleges nyílásokat az oldalakon. Ha további szakaszokra van szükség, ezt az eljárást elvégezni kell, mielőtt rögzítené a falba.

Adja hozzá a részt

Ha további részeket szeretne felvenni a radiátorra, akkor 2 bal oldali és bal oldali menettel kell rendelkeznie, két oldalán pedig a hőálló tömítésekre van szükség.

Az elemekhez az elemekhez való hozzáadásra vonatkozó utasítások így néz ki:

• a fűtőt a padlóra, asztalra vagy bármely más vízszintes felületre kell helyezni;

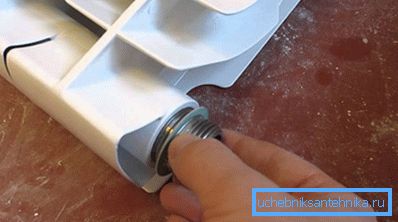

• akkor a mellbimbók a fűtőtest nyílásaiba kerülnek, miközben nem felejtik el a tömítéseket;
• egy további rész van hozzáerősítve, és a mellbimbók forgatásával a szakasz fokozatosan megnyomódik az akkumulátorral szemben;
• egyidejűleg mindkét mellbimbót fokozatosan kell forgatni, szó szerint 1-2 fordulattal, ez azért szükséges, hogy a szelvény ne csavarodjon meg, és a kollektor fém ne deformálódjon.

A szekciók hozzáadását követően csak az ízületek tömítettségét kell ellenőrizni, és a fűtőelem beszereléséhez folytatni lehet.

A radiátor felszerelése és csatlakoztatása

Leggyakrabban alumínium fűtőtesteknél csak falra van kötve, súlyuk többszörösen kisebb, mint az öntöttvas, így az alulról történő további támogatás egyszerűen nem szükséges.

A kötőelemek száma attól függ, hogy hány szekció van a fűtőberendezésben, és a kötőelemek nem csak a tetején, hanem a készülék alján is megtalálhatók. A 9-es szakaszok számával csak 1 szerelõ van telepítve a készülék felsõ részében, és 2 az alsó résznél.A részletesebb adatok a táblázatban találhatók.

A zárójelek száma a radiátorszakaszok számától függően

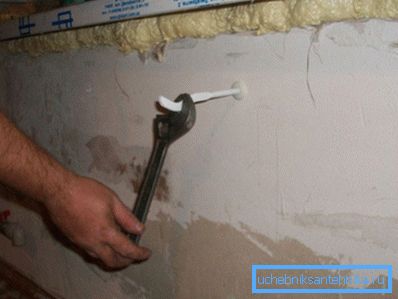

Ami az alumínium radiátor helyes felszerelését illeti, a munka a szerelőfuratok megjelölésével kezdődik. Annak ellenére, hogy a fűtés alacsony, a horgonyok használata a legjobb. Egy lyukat egyszerűen a tartó alatt fúrtunk, majd egy műanyag részt helyezünk be, majd egy fémtartót ráhelyezünk rá erőfeszítéssel.

Ebben az esetben a műanyag betét a súrlódási erő következtében kitágul és biztonságosan rögzítve van. Ez elég ahhoz, hogy ellenálljon a terhelésnek nemcsak az alumíniumból, hanem a nehezebb akkumulátorból is.

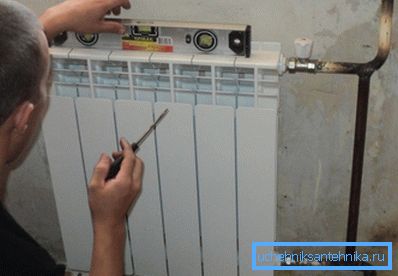

Ezt követően csak az alumínium radiátor felfüggesztésének problémáját oldja meg. Ebben a szakaszban az egyetlen követelmény, hogy az építési szintet szintre emeljék. Erős előfeszítéssel a fűtőberendezés fűtése jelentősen romlik, és így a hőátadás kevésbé lesz.

A be- és visszatérő csövekhez történő csatlakozáskor gömbcsapokat kell használni, hogy a hűtőfolyadékot a szivárgás során gyorsan le lehessen blokkolni a radiátorba. Annak érdekében, hogy a fűtési rendszer működése ne zavarjon, szükség van egy áthidaló eszközre (jumper), amely lehetővé teszi a hűtőfolyadék számára a fogyatékkal működő fűtőberendezés körforgását.

Padlózárak

Ezt a típusú rögzítést olyan esetekben alkalmazzák, ahol a falnak nincs elegendő teherbíró képessége, vagy a fűtés mérete miatt nincs értelme a lógatáshoz (alacsony radiátorok esetében).

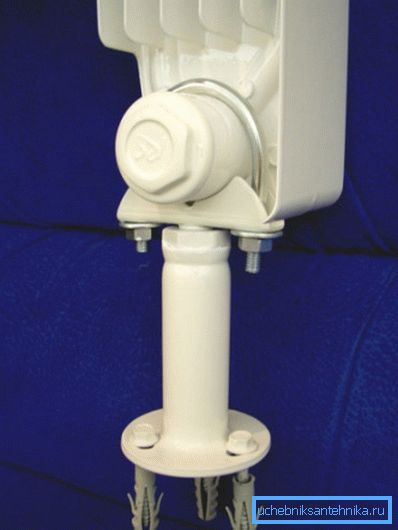

Az ilyen típusú konzolok kialakítása hasonló - egy műanyag vagy fém lábszár széles talppal (nagyobb stabilitás), a felső részen pedig van egy mélyedés a radiátor és a rögzítő konzol felszereléséhez. Néha a konzol helyett egy kis rugalmas láncot használtak (szerkezetileg hasonlóak a láncfűrészlánchoz). A rögzítésre azért van szükség, hogy a radiátor ne eshessen véletlenül érintkezésbe vele.

A padlóburkolat esetében könnyebb megoldani az alumínium radiátorok beszerelésének problémáját. A 12-15-ig terjedő szakaszok számához 2 zárójelre van szükség, nagyobb számú, legalább 3-nál. A rögzítőelemek a padlóra kerülnek, rendszerint horgonyokkal vagy közönséges csavarokkal vannak rögzítve (fa padló esetén).

A padlóburkolatot általában alacsony vagy közepes magasságú fűtőkhöz használják. Ha a tengelyek közötti távolság meghaladja az 500 mm-t, a megbízhatóság érdekében ajánlott az akkumulátort a falra szerelni. Ebben az esetben maga a rögzítés csak a fűtés stabilitására van szükség, az egész terhelés a padlóra lesz.

A végén

Az alumíniummodellek telepítési folyamata gyakorlatilag nem különbözik a hagyományos öntöttvas vagy bimetall elemek beszerelésétől. Ugyanolyan típusú kötőelemeket használnak, és a technológia ugyanaz marad. A szabványos fali konzolokon kívül padlóburkolatok is használhatók, néha ez az egyetlen lehetséges telepítési lehetőség. A javasolt információk segítenek nemcsak az akkumulátor helyes telepítésében, hanem a megfelelő típusú rögzítés kiválasztásában is.

A jelen cikk videója bemutatja az alumínium radiátor szerelésének és telepítésének folyamatát.
