Az öntöttvas fűtőtestek jellemzői: típusok és tervek,
A fűtési öntöttvas radiátorok tömege és mérete elsősorban az egy eszközben lévő szakaszok számától függ, de ezek ugyanazok a szakaszok radikálisan is különböznek egymástól, mivel ezek egy, kettő vagy három csatorna.
Azonban az öntvények ellenére az öntöttvas elemek nagy szükség van a központi fűtésű vízrendszerekre, mivel teljes mértékben megfelelnek a hőátadáshoz és a tartóssághoz szükséges paramétereknek a hőhordozó nyomás alatt álló esetleges ugrásokhoz.
Ezekről a készülékekről, valószínűleg minden olyan oroszországi állampolgárról, akik elérik a tudatos korhatárt, és ez megvitatásra kerül, és mi is megmutatjuk neked egy videót ebben a cikkben.
Öntöttvas radiátorok
Az öntöttvas radiátor egy konvekciós sugárzó oszlopos fűtőberendezés, amely több szakaszból áll össze. Franz San Galli 1857-ben találta fel.
Típusok és minták
- Amint azt már említettük, mennyi az öntöttvas radiátor súlya, valamint mennyisége közvetlenül attól függ, mekkora a szakaszok száma, valamint a készülék egyetlen szakaszában lévő csatornák száma.. Például ezeket az FM-sorozatú fűtőberendezéseket tekintjük, amelyek a GOST 8690-94 követelményeinek megfelelően készülnek. Mindegyiket úgy tervezték, hogy az ablak alatti nyílások mélységét, kis, közepes és nagy mélységüket figyelembe véve, a szekciók oszlopainak száma szerint tölthető legyen.
- Az FM-sorozat fűtőberendezéseit olyan lakóépületek, lakossági és ipari épületek központi vízfűtésére tervezték, amelyek minimális üzemi nyomása 1,2 MPa (12,236 atm) és 1,8 m Pa (18,354 atm) nyomáspróba (vizsgálati) nyomása és a vízhőmérséklet nem magasabb, mint 150 ° C (az ár a leginkább megfizethető).
- Természetesen az öntöttvas radiátorok tömege a szekcióktól is függ., ahonnan összeszerelésre kerülnek, és szürke öntöttvasból készültek homok-agyag alakban az injektálási módszerrel, amely lehetővé teszi a készülék számára, hogy akár 40 évig vagy annál is nagyobb ellenálljon a stabil teljesítménynek.
- Az öntöttvas meglehetősen ellenálló fém egy alacsony minőségű hőhordozó számára., azaz a víz nagy mennyiségben tartalmaz sókat, lúgokat és rozsdát, de porózus, ami hozzájárul a különböző elemek visszatartásához és az iszap ülepítéséhez, ezért az elemeknek rendszeresen mosniuk kell.
Az öntöttvas fűtőkészülék teljes készlete szintén két oldalsó dugóból áll (a G 1? Bal oldali menet), valamint két futókört vagy, ahogyan ezeket nevezik, dugókon (G 1? Jobb menet) és egy G? hőcső szerelvényekhez. A szelvények összekapcsolásakor az acél mellbimbók és a hőálló gumi tömítések a TU 38.105376-92 szabványnak megfelelően használatosak.
Megjegyzés. Az ilyen fűtőberendezéseket jellemzõ egyik legelõnyösebb tényezõ az öntöttvas radiátor súlya és hosszú fûtése, ezért szigorúan nem használják autonóm fûtõberendezésekben - a kazánok nagy energiaköltsége bármilyen típusú üzemanyag esetében. De ugyanakkor hosszú időre hőt termel, ami lehetővé teszi a szivattyúk vízellátásának nem olyan gyakran történő bekapcsolását, ezért az ilyen elemek szinte ideálisak a centralizált rendszerek számára.
| Szekcióparaméter neve | Digitális jelzés | |||||
| CHM1-70-300 | CHM1-70-500 | CHM2-100-300 | CHM2-100-500 | CHM3-120-300 | CHM3-120-500 | |
| Csatornák száma | Egycsatornás téglalap alakú | Kétcsatornás téglalap alakú | Három csatorna négyszögletes | |||
| Tömeg (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Hangerő (l) | 0,66 | 0.9 | 0.7 | 0,95 | 0,95 | 1,38 |
| Fűtési terület (m2) | 0,103 | 0165 | 0148 | 0,207 | 0155 | 0246 |
| Hőáramlási teljesítmény (kW) | 0075 | 0110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Szerelési magasság (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Magasság (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Mélység (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Szélesség (mm) | 80 | 80 | 80 | 80 | 90 | 90 |
Táblázat: öntöttvas radiátor műszaki jellemzői egy, két és három csatorna számára
| FM-1 jelölés | Szekciók száma (db) | Hőáramlási teljesítmény (kW) | Anyagfogyasztás (kg / kW) | Súly (kg) | Fűtőfelület (? T = 70 ° C), ЭКМ | Radiátor hossza (mm) |
| CHM1-70-500-1,2-2 | 2 | 0,22 | 48.64 | 10.7 | 0.396 | 178-184 |
| CHM1-70-500-1,2-3 | 3 | 0,33 | 47.58 | 15.7 | 0,594 | 258-265 |
| CHM1-70-500-1,2-4 | 4 | 0,44 | 47.05 | 20.7 | 0,792 | 338-346 |
| CHM1-70-500-1,2-5 | 5 | 0.55 | 46.73 | 25.7 | 0990 | 418-427 |
| CHM1-70-500-1,2-6 | 6 | 0,66 | 46.52 | 30.7 | 1188 | 498-508 |
| CHM1-70-500-1,2-7 | 7 | 0.77 | 46.36 | 35.7 | 1386 | 578-589 |
| CHM1-70-500-1,2-8 | 8 | 0,88 | 46.25 | 40.7 | 1584 | 658-670 |
| CHM1-70-500-1,2-9 | 9 | 0,99 | 46,16 | 45.7 | 1782 | 738-751 |
| CHM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50,7 | 1980 | 818-832 |
Táblázat jellemzői FM-1-70-500-1,2
| FM-2 jelölés | Szekciók száma (db) | Hőáramlási teljesítmény (kW) | Anyagfogyasztás (kg / kW) | Súly (kg) | Fűtőfelület (? T = 70 ° C), ЭКМ | Radiátor hossza (mm) |
| 100-500-1,2-2 | 2 | 0285 | 48.1 | 13.7 | 0,512 | 178-184 |
| 100-500-1,2-3 | 3 | 0,428 | 47.2 | 20.2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46.8 | 26.7 | 1024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46.7 | 33.3 | 1281 | 418-427 |
| 100-500-1,2-6 | 6 | 0,856 | 46.5 | 39,7 | 1537 | 498-508 |
| 100-500-1,2-7 | 7 | 0998 | 46.4 | 46.3 | 1792 | 578-589 |
| 100-500-1,2-8 | 8 | 1141 | 46.4 | 52.9 | 2049 | 658-670 |
| 100-500-1,2-9 | 9 | 1283 | 46.3 | 59.4 | 2304 | 738-751 |
| 100-500-1,2-10 | 10 | 1426 | 46.1 | 65.8 | 2561 | 818-832 |
Táblázat jellemzői FM-2-100-500-1,2
| FM-2 jelölés | Szekciók száma (db) | Hőáramlási teljesítmény (kW) | Anyagfogyasztás (kg / kW) | Súly (kg) | Fűtőfelület (? T = 70 ° C), ЭКМ | Radiátor hossza (mm) |
| 120-500-1,2-2 | 2 | 0,314 | 47.78 | 15.1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46,95 | 22.3 | 0.844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29.5 | 1126 | 378-388 |
| 120-500-1,2-5 | 5 | 0,784 | 46.39 | 36.7 | 1408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46.21 | 43,9 | 1690 | 558-568 |
| 120-500-1,2-7 | 7 | 1098 | 46.11 | 51.1 | 1972 | 648-659 |
| 120-500-1,2-8 | 8 | 1254 | 46.05 | 58.3 | 2252 | 738-750 |
| 120-500-1,2-9 | 9 | 1411 | 45.96 | 65,5 | 2534 | 828-841 |
| 120-500-1,2-10 | 10 | 1568 | 45,92 | 72.7 | 2816 | 918-932 |
Táblázat jellemzői FM-3-120-500-1,2
Szerelés, szétszerelés
Amint azt már említettük, növelheti vagy csökkentheti a hőátadást és az öntöttvas radiátor hengeres térfogatát olyan részek hozzáadásával vagy csavarozásával, amelyek két lehet a végtelenig, bár több mint 15 darabot valószínűleg nem lehet felvenni.

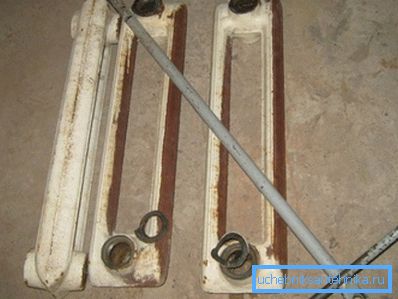

Leggyakrabban két oszlopos szakaszokkal kell foglalkoznunk, amelyeket a legfelső képen látunk - összekötve egy mellbimbó és egy hőálló gumibetét segítségével. A belseje egy lekerekített alakú, két párhuzamos síkkal, amely lehetővé teszi a kulcsfej rögzítését, de a belső átmérő lehet 1? ? vagy 1?
Ennek megfelelően kulcsot választanak, ahol a fej lapos lehet, vagy ismételheti meg a mellbimbó belső alakját - az ebben a kérdésben található utasítás csendes. Annak érdekében, hogy egy vagy több szakaszot lecsavarhasson, a kulcsot úgy kell benyomnia, hogy a fej eléri az összekötő csonkot, ezért először az akkumulátor fölé kerül, hogy bejelölje a merülő mélységet a rúdra.
A kapun keresztül történő forgatáshoz szükséges erőfeszítések általában nem elegendők, ezért a karot a cső levágásával megnövelik - ugyanazon karra van szükség a szerelés során is, hogy a csatlakozás ne szivárogjon.
következtetés
Mindig összeszerelheti és szétszerelheti az öntöttvas radiátorot saját kezével, ha erre megfelelő fejjel rendelkező kulcs van, akkor csak új tömítéseket kell beszerelni, és néha új mellbimbókat kell felszerelni. Ha az akkumulátort a fűtőkörhöz csatlakoztatja, kívánatos, hogy a fűtési szezon alatt szétszerelő szelepeket biztosítson.
