Az öntöttvas radiátorok hőátadása: a klasszikus elemek

A klasszikus öntöttvas hangszer, mint a gyermekkori nosztalgia, továbbra is határozottan áll az alumínium és a bimetál radiátorok, halogének és konvektorok között. Bár az öntöttvas radiátorok hőelvezetése alacsonyabb, mint sok modern fűtőtest, de a tartósság és az egyszerűség kedvéért a legfontosabbak a korábbi Unió nyitott térségei. A szelvények számának és az emberek leleményességének pontos számítása lehetővé teszi az "öntöttvas" erejének növelését, és meleg légkör kialakítását.

Gyönyörű

Klasszikus retro

A hideg időjárás előrehaladtával a fűtőtestek egyre nagyobb figyelmet kapnak a lakáslakók figyelmének és a párbeszédek kiindulópontjának. Miért meleg egy központi fűtésű házban, és nem annyira a következőben? Mit jelent az öntöttvas elemek hőmérséklete, és ennek megfelelően a pozitív és mértéke általában vonzó?

A hideg akkumulátor katasztrófa

Hol van plusz és mínusz

A fűtőkészülékek modern piacának kísértéseivel ellentétben az öntöttvas akkumulátorok jóak:

  • hosszú szolgálatot akár fél évszázadig;
  • korrózióálló;
  • hiányzik a söpredék a megnövekedett átmérőjű csatornáknak köszönhetően;
  • a szakaszok számának megváltoztatásának képessége;
  • alacsony hidraulikus ellenállás;
  • nagy teljesítmény;
  • a hő koncentrációja a falak jelentős vastagsága és a benne lévő vízmennyiség miatt;
  • díszítő és padlóbeépítés (modern minták);
  • különböző költségek - az ár 400 és 6000 rubel között változhat.
Ezzel a kulccsal hozzáadhatja / csökkentheti a szakaszok számát.

A rozsdásodás időbeli felhalmozódását nem lehet a termék jelentős hátrányának tekinteni, de itt érdemes megvizsgálni a következőket:

  • nehéz. Ők csak túlságosan kemény, és ha az egyik rész súlya között 6-7 kg, és szükség lesz rájuk tíz, de még mindig nem ugyanabban a szobában, plusz a súlya a víz térfogata (1,35 liter);
  • a kis hőátadó felület és az anyag alacsony hővezető képessége;
  • a hő terjedése sugárzással történik, és csak 20% konvekcióval;
  • gyenge kompatibilitás a már meglévő hőszabályozó berendezésekkel ellátott fűtőrendszerekkel, ezáltal kiküszöböli az üzemanyag-fogyasztást.
A hősugárzás elveszíti a konvekciót

A hagyományos lakossági szellőztetéshez tervezett "öntöttvas" MS-140 szolgáltatta az új modellek - MS-140-500, MS-140-300, MS 140-180 - megjelenését. Ezek különböznek a tömegben, a kapacitásban, a távolságon belül stb.

Számológép a kezedben

A fogyasztók számára az akkumulátornak a legfontosabb mutatója az energiaellátása vagy hőátadása - az elosztott hőmennyiség egy bizonyos ideig. Az öntöttvas radiátorok hőátadásának tudatában szó szerint nem túlterheljük a házat / lakást, és nem rendezünk Afrikát.

Számos tényező befolyásolja a fűtési paraméterek kiszámítását:

  • ablakok száma;
  • mennyezeti magasság;
  • szoba terület;
  • külső falak száma;
  • maximális alsó hőmérséklet a régióban.

A szükséges teljesítményt többféleképpen számította ki, amelyek közül a legkevesebb zavaros és kényelmes lehet.

Figyelj! Ne félj, ha matematikai műveletek eredményeként törtszámot kapsz. Nagyon kerekítse fel - egy kis "re" mindig jobb, mint egy kicsi "nem előtte".

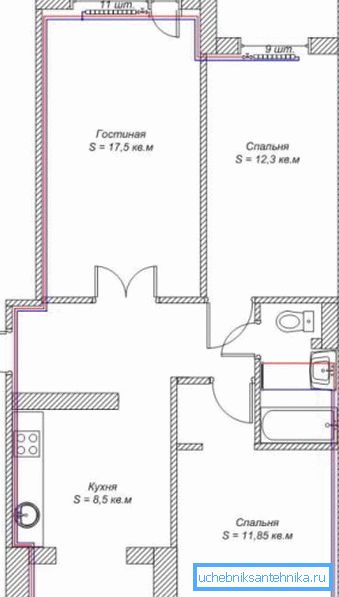

Ez a rendszer figyelembe veszi a fűtés tervezésének valamennyi árnyalatait.

Alapvető, Watson

Ennek a számításnak az alapja egy panelház külső ablakai (SNiP II-3-79). Ha a szobában 1 fal van 1 ablakkal, akkor minden 10 m2-re 1 kW radiátor teljesítményre van szükség. Két külső fal növeli a teljesítményt 1,3 kW-ra.

A második egyszerű módja annak, hogy kiszámítsuk a szoba területét, amelynek mennyezetmagassága legalább 2,5 m, ami elegendő 100 watt per négyzetméter.

A képlet a következő formában van:

S * 100 = N összesen, ahol

  • S - a szoba területe (hossz * szélesség);
  • N összesen - a teljes fűtési kapacitás.

Az öntöttvas radiátor rész névleges hőteljesítménye átlagosan 140 W, és az Ntot ezzel az értékkel történő elosztásával megállapíthatja a szükséges számú szakaszokat.

Térfogat szerint

Ebben az esetben a matematikai műveletekhez a következő képletet használjuk:

h * s * Nm = N összesen, ahol

  • h a mennyezet magassága;
  • S a szoba területe;
  • Nm a normál teljesítmény 1 m3, ami átlagosan 41 W / m3.
Ez a fotó olyan embernek szól, aki sokáig nem végzett számításokat.

Figyelj! Megfelelő szigeteléssel és kettős üvegezésű ablakok jelenlétével a hőteljesítmény mutatója 41-ről 34 W / m 3 -re csökken.

Ha valaki elfelejtette a fizikát, a h * S kifejezés helyettesítheti az V szimbólumot, ami ugyanazt a kötetszélességet * hossza * magasságot jelenti. Ebben az esetben a képlet ugyanolyan értékű lesz, de rövidebbnek tűnik:

V * Nm = N összesen

Az öntöttvas radiátor egy szakaszának hőátadását a fenti módszerhez hasonlóan számítjuk: Ntotal / 140 W. És újra, nem szabad megfeledkeznünk arról, hogy a javasolt számítások átlagosan +20 ° C-on belül és mínusz ugyanúgy az utcán alapulnak. Ezért ne engedjétek el az éghajlati zónát, ahol a radiátor kényelmet nyújt.

Az öntöttvas radiátorok hőátadásának táblája és egyéb műszaki jellemzői

Figyelj! Ha a szoba szögletes vagy erkélyes, akkor a számított teljesítményhez 20% -ot adunk (összesen N). A nappali helyiségekben az akkumulátorszakaszok számának jelzője felfelé kerekítve, a konyha számára - egy kisebb helyre.

Megjegyzés bene

Mivel a radiátoros vizsgálatok laboratóriumi körülmények között zajlanak le, egyes adatok a működés során eltérhetnek egymástól. Például egy 160 W-os sertés-vasaló radiátor egy szakaszának deklarált hőteljesítménye a rendszer 60-ról 70 ° C-ra való hűtött hűtőfolyadék hőmérsékletére jelentősen csökken.

A problémás területek hőszigetelése, különösen egy olyan magánházban, amely a földön van, megmenti a meleget:

  • 200 W a bejárati / erkélyajtó ajtaján;
  • 100 W az ablakterületen.

Figyelj! Ne üldözze az egzotikus, de olcsó termékeket. Ha kapacitív szakasz, a menet a csap lyukak, hőátadás a radiátor 140 ms-orosz / fehérorosz gyártó, akkor például a „kínai” nem lehet ezeket az információkat. Nehéz elképzelni, hogy mit kockáztat.

Az egyes termékekre vonatkozó ilyen információnak az adatlapon kell lennie.

Ártatlan trükkök

Néhány egyszerű trükk segít növelni a radiátor hőelvezetését:

  • A termék felületének tisztaságához való állandó tapadás - a por, különösen a szakaszok között, jelentősen károsítja a hőcserélési folyamatot;
  • helyesen festeni a felületet - távolítsa el a régi réteget, zsírtalanítson, primert (GF-021), festéket (PF, MA) alkalmazzon;

Figyelj! Ezek az olajzománcok a leginkább megfizethetők és optimálisak. A banki utasítások segítséget nyújtanak a speciális alapok kiválasztásában.

  • a radiátor mögött hőreflexiós fólia-képernyőt kell felszerelni - ez különösen hatásos lesz a külső falra;
  • ellenőrizze a termék belsejét a sorjaihoz, amelyek a rendszerhez való csatlakozás után jelentkezhetnek, az a számukra, hogy a szemét frakciói összeszednek, összegyűlnek;
  • ha maga elvégzi a telepítést, ne engedje, hogy az akkumulátor elhajlódjon - ez alaposan zavarja a hűtőfolyadék áramlását;
  • tartsa be az akkumulátort a falra, az ablakpárkára helyezésre vonatkozó szabványos paramétereket;
  • Ne zárja le a meleg levegő áramlását bútorokkal, képernyőkön.
A rossz elhelyezkedés hőveszteséghez vezet

A végén

A házban lévő öntöttvas radiátorok választékát a pénzügyi lehetőség, a vágy, hogy az ókori / technikai újítások, a nosztalgia vagy a sürgős igények tekinthetők. A relatív hátrányok átfedik a termék abszolút tartósságát és belső világának tisztaságát. A későbbi modellek kialakítása annyira különbözik a korábbiaktól, hogy a szoba csodálatos díszítésévé válnak.

A jelen cikk videója bemutatja az öntöttvas radiátor összeszerelését.
