Bimetál radiátorok csatlakoztatása. összehasonlító

A fűtés nélküli bimetál radiátorok kapcsolási sémája nem különbözik lényegesen a fűtőtestek egyéb fajtáitól, ezért az elemek telepítésének általános szabályait tárgyaljuk. Ebben az esetben észreveszünk néhány árnyalatot és funkciót, és megtudjuk, hogyan csatlakoztasson egy fűtési bimetál radiátorot.

Bimetál radiátor alsó csatlakozással a helyiség belsejében.

Bimetál fűtőtestek

Összehasonlító tulajdonságok más típusú elemekkel

A képen - egy magas keskeny eszköz.

Először meg kell értened, hogy milyen fűtőtestek, és hogyan különböznek egymástól.

A fő típusokat soroljuk fel:

  • Öntöttvas elemek - Az egyik leggyakoribb típus, amely a szovjet építés legtöbb lakásában található. Ez összefüggő öntöttvas szakaszok rendszere, amelyek vastag falakkal és nagy tömeggel rendelkeznek. Megkülönböztethető a nagy szilárdságú és tartósságú, de alacsony hatékonysággal és hőátadással rendelkezik, valamint nagy hőtehetetlenséget is megfigyelhet.
  • Acél csöves regiszterek - elég nagy átmérőjű csövekből álló rendszer, vagy egy cső S alakú kanyar alakban (pl. fűtött törölközősín). Ez a fajta berendezés általában nagyméretű helyiségekben - koncerttermekben, mozikban, sportkomplexekben, szupermarketekben van telepítve. A nagy teljesítmény és a nagy mennyiségű hűtőközeg különbözik;
  • Acél fűtőpanelek. Ezek hegesztett profilozott acéllemezek, amelyek belsejében csatornák vannak a hűtőközeg áramlásához. A hidraulikus ütések és az alacsony szilárdság ellenállóképessége ellenáll a korróziónak, és nem nagyon megbízhatóak;
  • Alumínium radiátorok - Egy modern típusú elem, amelyet a megnövekedett hőátadás és hatékonyság, az alacsony hőhordozó térfogat és az eszköz kis tömege jellemez. Az alacsony termikus tehetetlenség miatt az automata és a kézi hőmérséklet-szabályozás is jól illeszkedik. A hűtőközeg minőségének és savasságának megőrzése érdekében átlagos erőssége és élettartama;
  • Réz akkumulátorok - egy csőbilincsekből álló csőrendszer. Megkülönböztethetők a legmagasabb hőkibocsátással és hatékonysággal, nagy szilárdsággal és ellenállással a hidraulikus ütések ellen, nincs korrózió és hosszú élettartam. A rézegységek egyetlen hátránya a magas ár;
  • Bimetál radiátorok külsőleg és formatervezetten hasonlítanak az alumínium készülékekre, azzal a különbséggel, hogy a csatornák belső falai acélból vagy rézből készülnek. Így lehetséges az akkumulátor hatékonyságának és hőátadásának növelése, de erőssége és tartóssága.
Ismert sok öntöttvas elemet.

A kétfémes eszköz fő megkülönböztető képességének megértéséhez meg kell érteni a tervezést. A folyadékkal hűtött akkumulátor fő feladata a hűtőfolyadéktól a környezetbe történő maximális hőátadás biztosítása, miközben megfelelő mechanikai és korróziós erőt biztosít a hosszú távú hatékony működés érdekében.

A hőátadás mértéke közvetlenül függ a fém hővezető képességétől és a falvastagságtól. A legtöbb hővezető anyag alumínium és réz, ezért a leghatékonyabb eszközök nemvasfémekből készülnek.

A leghatékonyabb radiátorok rézből készülnek.

Másrészt az acél és a vasfémek a legerősebbek. De hajlamosak a korrózióra és alacsony hővezető képességgel rendelkeznek. Ugyanakkor az acél sokkal olcsóbb, mint a réz és az alumínium, ami szintén előnyös.

A bimetál radiátor kialakítását az jellemzi, hogy a csatorna belső falai tartós korrózióálló acélból vagy tiszta rézből készülnek, a külső falak és peremek könnyű és hővezető alumíniumból készülnek. Ez a döntés lehetővé tette az acél és a színesfémek előnyeinek kombinálását egy eszközben.

A csatornák belső felülete és a kollektor acélból készül.

Figyelj! A kétfém radiátorok ötvözték a vas- és színesfémekből származó termékek előnyeit, így a legfejlettebb és legkorszerűbb fűtőberendezésekké váltak.

Előnyök és hátrányok

A konvektor tökéletesen illeszkedik a modern belső térbe.

Vegyük figyelembe az aggregátumok kombinált fémekkel való felhasználásának pozitív és negatív elemeit a kompozícióban. Kezdjük az előnyökkel:

haszon leírás
Nagy mechanikai szilárdság A készülék magja nagy szilárdságú korróziógátló acélból készül, amely 40 munkanapon belül képes ellenállni az üzemi nyomásnak. Jelentős víz kalapács és külső mechanikai hatások.
tartósság Az ilyen típusú akkumulátor élettartama 20-50 év. Ezt magas építési minőség és a legmegfelelőbb anyagok használata biztosítja.
Magas hőkibocsátás Az alumínium hővezető képessége négyszer akkora, mint az acél hővezető képessége, és a réz kétszer olyan vezető, mint az alumínium. Egy bimetálszakasz hőteljesítménye 150-180 W, ami lényegesen nagyobb, mint az egyelemes modelleké.
Elektrokémiai folyamatok hiánya Mivel a csatornák belső felületei acélból készülnek, hasonlóan a csövekhez, a rendszer nem hoz létre galvánfolyamatokat és elektrokémiai korróziót.
Jó beállítás Az egységek nagyon kis hűtőfolyadék-kapacitással jellemezhetők, ami az anyagok jó hővezető képességével kombinálva lehetővé teszi a hatékony hőmérsékletszabályozást termosztatikus szelepek segítségével.
Gyönyörű formatervezés Az alumínium öntési képessége lehetővé teszi, hogy bármilyen formájú házat hozzon létre, és a modern festék- és bevonatfajták különösen vonzóvá teszik az elemek megjelenését.
Vonzó megjelenés - a termék megkülönböztető jellemzője.

A modell hátrányai közé tartozik a magas költségek és a gyártási és összeszerelési minőség követelményei. Szükséges a szigorú technikai teljesítményű anyagok kombinálása, különben a készülék nem sokáig fog működni, és nem felel meg a felsorolt ​​kritériumoknak.

Figyelj! A kétfém konvektor a legfejlettebb és progresszívabb fűtőtestekhez köthető.

A radiátorok bekötési rajza

Oldalsó csatlakozási példa.

A bimetallikus radiátorok csatlakoztatása ugyanazokkal a szabályokkal történik, mint más típusú elemek esetében.

Tekintsük a szabványos pántolórendszert:

  1. Átlós kapcsolat. A szállítócső belép a felső nyílásba, és a visszatérő cső kilép a másik oldalon lévő alsó nyílásból. A leghatékonyabb módja a teljesen egyenletes fűtés és a maximális hőátadás biztosítása;
  2. Oldalsó csatlakozás. A beömlőcső belép a felső nyílásba, és a visszatérő cső az alsó oldalról ugyanazon az oldalon van. A 12-es szakaszok számával gyakorlatilag nincs különbség az átlós típustól, de ennek a számnak a növekedésével lényegesen gyengébb;
  3. Top kapcsolat. A betáplálás egyik oldalán a felső nyílásba kerül, a visszatérés a hátsó oldal felső nyílásából áramlik. Elég hatékony mód;
  4. Alsó csatlakozás. A hűtőfolyadék bemenete és kimenete mindkét oldalon az alsó lyukakon keresztül. A melegítés kevésbé egyenletes és kevésbé hatékony;
  5. Csatlakoztasson egy pontot. Csak egy cső jut be a készülékbe. A módszer a legkevésbé hatékony és ritkán használatos.
A kapcsolat módjának hatása a hatalomra.

Emlékeztetni kell arra, hogy vannak egycsöves és kétcsöves fűtési rendszerek. Bár a pántoló radiátor szempontjából - ez nem annyira jelentős. A legtöbb házhuzal egyetlen cső típusú.

Figyelj! A monotube rendszerekben az eszközök normál beállításához és karbantarthatóságához egy bypassot kell csatlakoztatni.

A radiátor felszerelése

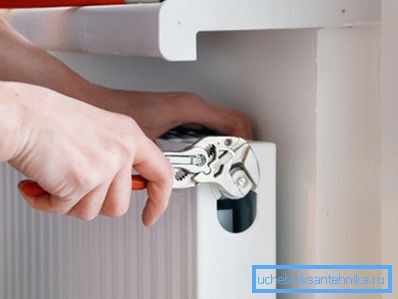

Az alsó csatlakozással ellátott kétfémes fűtőtestek föld alatti vagy alaptábla-vezetékekbe vannak beszerelve.

Azok számára, akik úgy döntöttek, hogy saját kezűkkel felszerelik a radiátort, előkészítettük az utasításokat.

Tekintsünk egy egycsöves rendszert oldalirányú csatlakozással:

  1. A gyártó terve szerint szereljük fel a rögzítőelemeket;

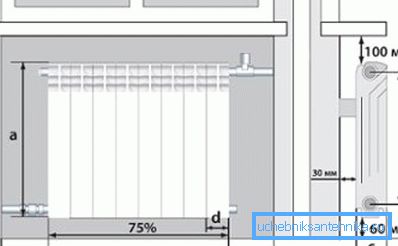

A konvektor helyzetét a rendszer szerint választjuk ki.
  1. Végezzük el az akkumulátort. Csavarja fel a Mayevszkij szelepet a felső lyukba, és az alsó dugót. A másik kettőben becsavarjuk az elzáró és beállító daruk lábát, a beállítást - felülről;
Összeszereljük a terméket a telepítés előtt.
  1. Felakasztjuk és rögzítjük az akkumulátort a falon;
Ügyeljen arra, hogy szabályozza a folyamatépítési szintet.
  1. Csavarja be a termosztatikus szelepet a csatlakozóvezetékbe és csatlakoztassa az akkumulátor furatába helyezett szárhoz;
Csatlakoztassa a tápvezetéket.
  1. A visszatérő csőben egy elzáró gömbcsapot szerelünk be, amelyet az alsó lyukba helyezett szárhoz csatlakoztatunk;
Csatlakoztassa a visszatérő csövet.
  1. A tápellátó és visszatérő csövek egy bypasson keresztül vannak csatlakoztatva, amelyre beállító szelepet is szerelünk.
A daruk lehetővé teszik a készülék javítását vagy cseréjét.

Figyelj! Csak jó minőségű csatlakozókat és adaptereket, jó záró- és szabályozószelepeket használjon. A normál szerelvények vízvezeték-sárgarézből készülnek.

következtetés

A bimetál fűtőtest kiváló választás modern lakás vagy vidéki ház fűtésére. Az eszközöket nagy teljesítmény jellemzi, és a videó ebben a cikkben segít megérteni a telepítés szabályait.
