Bimetál radiátorok. műszaki adatok. számítás, szerelés,

Mik azok a bimetál radiátorok és hogyan vannak elrendezve? Mikor igazolják a választásukat? Mi legyen az eszköz kötődése? Milyen csöveket csatlakoztathat az akkumulátorhoz? Kitaláljuk.

Mi az?

Tehát egy bimetál radiátor: mi az? A fűtőberendezés fő jellemzője a hőátadás, a hőmennyiség, amely képes a hűtőfolyadékról a levegőbe átjutni a helyiségben.

A hőátadást két tényező határozza meg:

1. A radiátor felületi hőmérséklete;
2. Területe.

A hőcserélő felület növelése kétféleképpen lehetséges:

1. A rész belső térfogatának növelésével. Számos korlátozó tényező van itt - a szakasz (és ennek megfelelően a kötőelemek terhelésének) súlya és a radiátor méretei;
2. A fejlett bordák kialakulása miatt.

Azonban: a nagy hőátadás fő feltétele a nagy felületű peremek hővisszaverődésének, a fém magas hővezető képességének. Ellenkező esetben a hideg bordák egyszerűen nem távolítják el a hőt a szekciók belső csatornáiból.

A fűtőberendezések tömegtermelésében három viszonylag olcsó fém - acél, öntöttvas és alumínium - régóta széles körben használatos. Az alumínium hővezető képessége négyszer nagyobb, mint az első két fém:

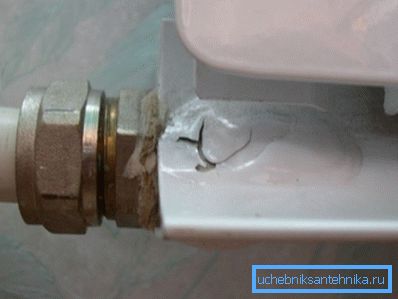

Úgy tűnik, hogy a választás nyilvánvaló: az alumínium magas hővezető képessége lehetővé teszi, hogy egy kompakt és könnyű készüléket hozzon létre a legnagyobb hőátadással. És ez igaz, de a baj az, hogy a fém alacsony mechanikai szilárdsága korlátozza használatát a központi fűtési kennelekben.

Ennek oka nagy a valószínűsége a víz kalapácsnak. Szükség van a szelep vagy a szelep hirtelen lezárására - és a gyakorlatilag össze nem tapadható víz tehetetlensége lökéshullámot hoz létre, amelynek előtte a nyomás 20-25 kgf / cm, az alumínium elemek erőssége nem haladja meg a 16 mm-t.

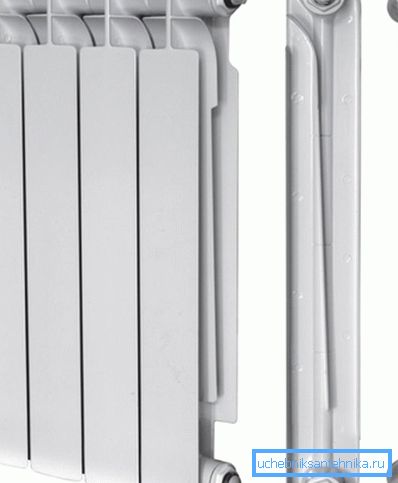

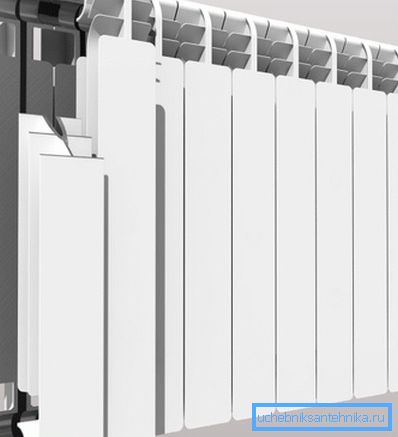

Tehát mi az a bimetál radiátor, amely alumínium hőelvezetést és acélcsőerőt tartalmaz? Ez csak a korrózióálló acél magja, amelynek felszínén alumínium bordák alakulnak ki öntéssel. Két különböző tulajdonságú fém használata lehetővé teszi, hogy megszabaduljon mindegyikük gyenge pontjaitól, ami olyan kialakítást eredményez, amely ideális a CO rendszerekre.

Műszaki adatok

A kétfémes szakasz erőssége és hőátadása (és természetesen az ár) számos tényezőtől függ:

• A mag alakja és mérete. Csak a szakasz függőleges csatornáit erősítheti, vagy sokkal nagyobb ellenállást biztosít a hidrosztatikus nyomásnak, kombinálja a függőleges csatornákat a kollektorokkal;
• A fémlemez vastagsága. A szakasz erőssége attól függ;
• A peremek területe és vastagsága;

Megjegyzés: minél vastagabbak a bordák egy rögzített felületen, annál több hőt költenek, annál egyenletesebb a felszíni melegítés.

• A mellékek közötti kapcsolatok jelenléte vagy hiánya. A szál, még akkor is, ha az acél mindig a gyenge pontja lesz.

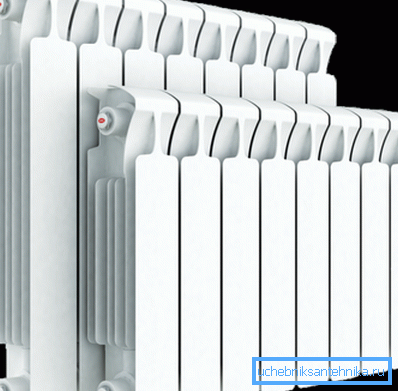

Mint minta, bemutatjuk az osztályának egyik legjobb eszközének jellemzőit - a hazai Rifar Monolith.

Különösen érdekes: a hazai gyártók a GOST 31311-2005 szabvány szerint gyártanak bimetál radiátorokat. A kétfémes műszerekre azonban nincsenek előírások; csak a legkisebb megengedett 6 kgf / cm2 üzemi nyomást határozzák meg.

A bimetál fűtőtestek minimális élettartama 25 évre becsülhető.

telepítés

számítás

Tehát, a választás alapján döntöttünk. Hogyan számolhatom ki a bimetál fűtőtesteket a lakás paraméterei alapján?

A szabványos (2,5 - 2,7 méteres) mennyezeti magassággal a legegyszerűbb számítási sémát használhatja:

• 100 watt hő kerül a tér négyzetméterére;
• Az éghajlati zónától függően 0,7 (Crimea) - 2,0 (Yakutia) együtthatót használnak;

• A hőátadási szakasz becslése átlagosan 180 watt.

Tehát a moszkvai régió esetében használhatja az 1,2-es regionális együtthatót; 25 méteres helyiséghez 25 * 100 * 1.2 = 3000 watt hő szükséges, ami 3000/180 = 17 (lekerekített) szelvénynek felel meg.

állvány

Hogyan lehet egy bimetál radiátorot felakasztani a falra?

• Normális esetben a rögzítéshez csapszegeket használnak, amelyek műanyag tüskékhez vannak csavarozva;
• Ehelyett 10-12 mm átmérőjű sima acéllemezeket használhat, amelyek egy kissé kisebb átmérőjű lyukakba fúródnak.

kötő

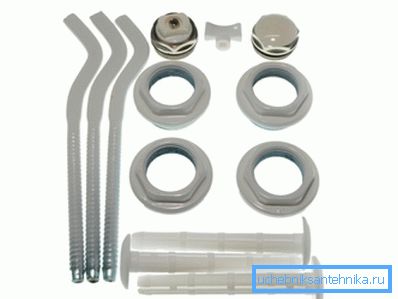

Milyen tartozékok szükségesek a kétfém radiátorokhoz, amikor kézzel telepítik?

1. Radiátordugók készlet (4 db, külső DU25 menet). A perselyek belső menetének átmérőjét a készülék szelvényeinek száma határozza meg: ha kevesebb, mint 10, a DN15 névleges átmérőjű bélés elegendő, ha nagyobb, jobb a dugókat a DN20 belső menetével venni;
2. Fojtószelep vagy termikus fej és gömbcsap az amerikai csatlakozással a forgalmi dugókhoz. A fojtószelep lehetővé teszi, hogy a hőátadó készüléket manuálisan, hőfejjel automatikusan állítsa be a helyiség levegőjének hőmérsékletétől függően;
3. A lakás felszálló tetején a hűtőt Mayevsky daruval kell felszerelni a levegő vérzésére.

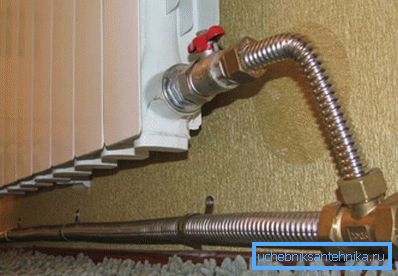

Milyen csöveket kell használni a kapcsolathoz? Előnyösen - hullámos rozsdamentes.

Mi az oka ennek az utasításnak?

• Nagy szakítószilárdságuk van;

Fontos: A műanyag vagy a fém-műanyag csövek mindig a gyenge kapcsolatot jelentik: mi az a pont a radiátorban, amely 40 fokos légnyomáscsökkentéssel képes ellenállni egy vízütő kalapácsnak, ha a csövek már 20-ra rázódnak?

• Minimális sugarúak, és nem igényelnek precíz méreteket;
• A kompressziós szerelvényeket egy pár állítható csavarkulccsal szerelik fel.

Build tippek

A radiátordugókat paronit vagy szilikon tömítésekkel lezárják - ugyanazok, amelyeket a bimetál radiátor felépítésére használnak további szakaszokkal.

Egyéb csatlakozásokat Tangit Unilok menetes tömítőanyaggal vagy len festékkel visszük vissza.

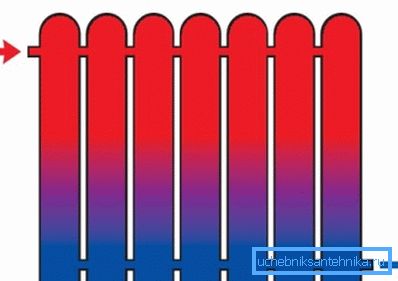

Nagyméretű radiátorhosszúsággal (10 szakasz) használjon diagonális csatlakozást, nem oldalsó kapcsolatot. Akkor nem kell kitalálnod, hogy a kétfém radiátorok nem hősülnek egész hosszuk mentén: oldalsó csatlakozásokkal a hűtőközeg csak a bélés első szakaszain kereszkedik.

A hőhordozó kiválasztása

Hogyan tölthető fel a bimetál radiátorok azokban a ritka esetekben, amikor autonóm fűtőkörben használják őket?

A legtöbb esetben normál vizet használnak hűtőfolyadékként. Azon túl, hogy a bimetál szakaszok magja eléggé ellenáll a korróziónak, az atmoszférikus oxigénnel való érintkezésük teljesen kizárásra kerül, amikor az áramkör fel van töltve vízzel. Eközben oxigénmentes környezetben a rozsda megjelenése lehetetlen.

Olyan esetekben, amikor a fűtőkör alacsony hőmérsékleten leállítható, a bimetall radiátorok nem fagyasztó hűtőfolyadékokkal tölthetők fel:

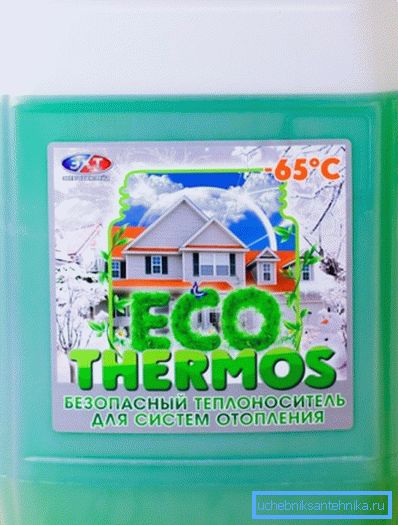

• Propilénglikol vizes oldata;

• fagyálló;
• Transzformátorolaj.

következtetés

Végezetül ismételten emlékeztetünk arra, hogy a kétfémes elemek a legjobb választás a központi fűtési rendszerekben. A jelen cikkben szereplő videó segít az olvasónak többet megtudni az eszközök telepítésének jellemzőiről és jellemzőiről. Sok szerencsét!
