Bimetál radiátorok számítása területre, térfogatra és nem

Mekkora a bimetál radiátorok számítása a lakóterületen? Hogyan lehet kiszámítani a házak vagy lakások fűtéséhez szükséges szeletek számát nem szabványos mennyezeti magassággal? Cikkünkben megpróbálunk választ találni ezekre és néhány más kérdésre.

A számítás lépései

A bimetál radiátoros fűtési szakaszok számítása két szakaszból áll:

1. A hőkapacitás szükségességének becslése;

Megjegyzés: területenként csak az épületburkolatok és a standard (2,5 m) mennyezeti magasság (standard SNiP) szigetelésével számolható. Más esetekben az elszámolási rendszer jelentősen bonyolult.

1. A termikus teljesítmény újraszámítása a szakaszok számában figyelembe véve az egy szakasznak megfelelő hőáramot.

Hőáramlás a szekcióhoz

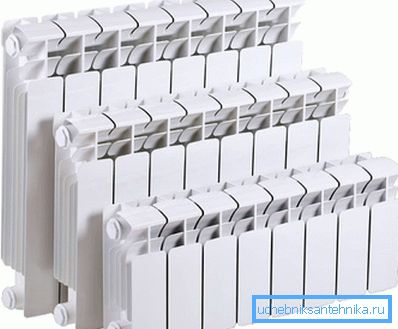

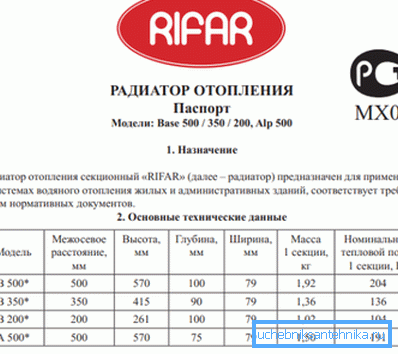

Kezdjük egyszerűbb feladattal. A bimetál radiátor rész kiszámítása arra utal, hogy referenciaadatokra van szükség - egy szakasz hőáramlása. Itt vannak a becsült értékek különböző méretű fűtőkhöz:

Azonban, ahogy ez a szokásos ilyen esetekben, a trükk a részletek.

• A gyártó a hőáramlás értékét a hűtőközeg hőmérsékletének 90 ° C-os hőmérsékleten mutatja be egy fűtött helyiségben +20 ° C (Dt = 70 ° C) hőmérsékleten. A hűtőközeg hőmérsékletének +55 ° C-ra történő csökkentése (Dt = 55 C) a teljesítményrész kétszeres csökkenése;

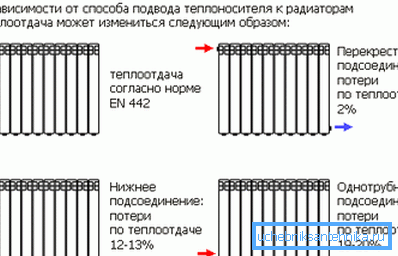

• A radiátor oldalirányú csatlakoztatásával és jelentős hosszúságával a végszakaszok teljesítménye (a 10. után) 10-40% -kal csökken;
• Az alulról lefelé történő csatlakozás miatt a szekció teljesítménye 10-13% -kal csökken, de garantálja az egyenletes fűtést a teljes hosszon;
• Az akkumulátor bármely hosszában történő átlós csatlakozás 2-3% -kal alacsonyabb névleges hőátadást eredményez;

• A végszakaszok szétszedése több év alatt ismét csökkenti a hőátadást 1,2-1,5-szer;
• Végül, a fűtés egy fülke vagy dobozba történő beépítése szintén káros hatással lesz a fűtési hatékonyságra.

Tipp: a teljesítmény számítása a legjobban 1,2-es biztonsági tényezővel végezhető el. A túlzott teljesítményt csökkentheti a készülék kúpos szeleppel vagy termikus fejjel történő fojtásával.

rendszerek

Egyszerű területszámítás

A bimetál radiátorok területének kiszámítása rendkívül egyszerű:

1. A projektenként 1 m2 fűtött helyre 100 watt termikus teljesítmény van;

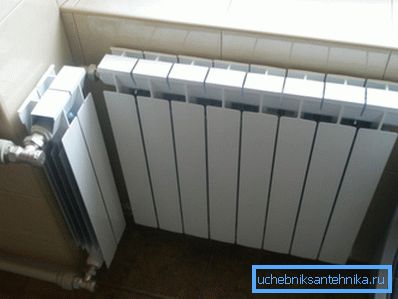

2. Az ország hideg és meleg régiói esetében a korrekciós tényezőt alkalmazzák (a Krasnodar Területről 0,7-re a Chukotka és a Yakutia esetében 2,0-re). Tehát 15 méteres helyiségben a Khabarovsk Területen (1,6-os regionális együtthatóval) 15 * 100 * 1,6 = 2400 watt hő lesz. A 180 wattos szekció teljesítményével a legkisebb mennyisége 2400/180 = 14 (lekerekítéssel).

Érdekes módon: egy tipikus számológép a bimetál fűtőtestek kiszámítására az eladók vagy a gyártók honlapján egy ilyen számítási algoritmust használ. További tényezők, például az épületszigetelés mértéke vagy a mennyezetmagasságok rendkívül ritkák.

Számítás térfogat szerint

Nyilvánvaló, hogy a lakás mennyezetének jelentős magasságával a hőfogyasztás jelentősen megnő: minél nagyobb a levegő mennyisége, annál több hőenergiára van szükség ahhoz, hogy az egészségügyi normáknak megfelelő hőmérsékletre melegedjen.

Nem szabványos magasságú helyiségek esetén néhány korrigált utasítást gyakran használnak, figyelembe véve számos további tényezőt:

• A projekt 1 m3-es térfogatára a hőenergia 40 W-ot helyezi el;
• Lakóépület sarok- és elülső lakóihoz 1,2-es változó tényezőt használnak extrém padlók esetében 1,3;

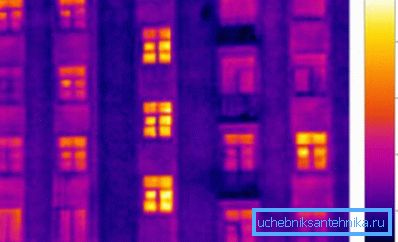

• Minden egyes ablakhoz további 100 wattot adunk hozzá;

• A regionális együttható (0,7 - 2,0) szintén figyelembe vehető.

Tegyük a saját kezeinkkel úgy, hogy kiszámítsuk, hogy egy szoba egy olyan ablakkal van ellátva, mely egy jaltai (Krím-félsziget) városrészben helyezkedik el, amelynek mérete 4,6x5,7 méter és 4,5 méteres mennyezetmagasság.

1. A szoba térfogata 4,6 * 5,7 * 4,5 = 118 m3;
2. A jaltai területi együttható (január átlagos hőmérséklete +4 C) 0,7; Nincsenek más korrekciós tényezők;
3. A hő igénye (118 * 40 + 100) * 0,7 = 3374 watt;
4. A fűtés kétfém fűtőtestjeinek számát kiszámítjuk, ha a 180 wattos teljesítményrész a 19-es értéket kapja

Visszahívás: a fűtőelem ilyen hosszúságával alulról felfelé vagy átlósan csatlakozik.

A nem szabványos felmelegedés térfogat szerinti számítása

A legegyetlenebb rendszer, amely figyelembe veszi a helyiség térfogatát, az utcai hőmérsékletkülönbséget és az épületszigetelés integrált együtthatóját: Q = V * Dt * k / 860.

Ezzel:

• Power Q kapunk kilowattban;
• Dt-ként az átlagos belső hőmérséklet (lakóhelyre - a hőmérséklet higiéniai normája) és a leghidegebb téli hónap átlagos minimuma közötti különbség;

• k az alábbi táblázatból származik:

Nézzük még egyszer kiszámoljuk, hogy a jaltai szobánkban hőségre van szükség, de néhány új bevezetővel:

• Az épület kívülről nem szigetelt, téglából készült. Falazat vastagsága - 500 mm. Dupla üvegezés;

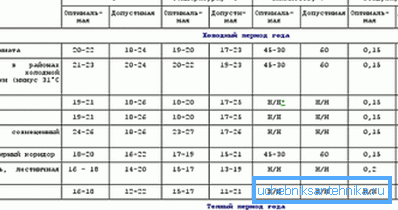

• A téli hőmérséklet higiéniai normája a +18 C lakónegyedben Januárban a januári átlag minimum: -3C.

Folytassuk a számításokat.

• Korábban már kiszámítottuk a helyiség mennyiségét - 118 m3;
• Dt egyenlő a + 18C és a -3C - 21 fok közötti különbséggel;
• A szigetelési együtthatót 1,1-re állítjuk;
• A számítás egészében Q = 118 * 21 * 1.1 / 860 = 3,16 kW, vagy 3160/180 = 18 szelvényen alapul.

következtetés

Amint láthatjuk, a fűtőberendezésekre alkalmazott számítási rendszerek meglehetősen sokszínűek és előre jelezhetőek az eredmények változatosságát. Tudjon meg többet a bimetál radiátorok kiszámításának módjáról, segítsen a videóban ebben a cikkben. Sok szerencsét!
