Bimetál radiátorok teljesítménye: a fűtőelemek jellemzői és

Ez az anyag inkább azoknak szól, akik saját házukban fűtést végeznek saját házukon, és a helyiséghőmérsékletet figyelembe véve kiszámítaniuk kell a fűtőtesteket egy bizonyos helyiséghez viszonyítva.

Természetesen az ilyen számítások eltérőek lesznek a különböző éghajlati övezetek esetében, az épület szigetelésének mértéke és a dupla üvegezésű ablakok vastagsága az ablakokban, de mindez túl nehéz, és megpróbáljuk egyszerűen megmagyarázni, hogyan tudja önállóan elvégezni az ilyen számításokat.

Számításainkban a bimetál radiátorokra helyezzük a hangsúlyt, mint a leginkább igényelt autonóm fűtési rendszerek, és többek között megmutatjuk Önnek a videót ebben a cikkben.

Radiátor teljesítmény

Néhány funkció a fűtés

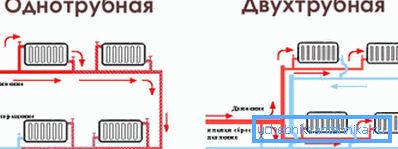

• Az önálló fűtési utasítás telepítésekor egycsöves és kétcsöves áramkör is telepíthető, de ez megváltoztatja a bekötési rajzot, és ez befolyásolhatja a fűtők teljesítményét, ezért derítsük ki, hogy mi mindkét lehetőség.
• Kezdjük egy egycsöves rendszerrel és itt látjuk, hogy a hűtőfolyadék egy vastag csövön át mozog, amelyből vékonyabb csövek áramlanak keresztül, amelyen keresztül nyomás alatt lévő víz belép a fűtőbe, és visszatér. Egy ilyen eszköz ára alacsonyabb, mivel kevesebb vizet kell felmelegíteni, de súlyos probléma merül fel - a hőátadó közeg hidegebb és hidegebb lesz az egyes elemeknél, ezért ilyen esetekben ajánlott három vagy négy radiátorral kezelni, és semmi többet, mivel azok az elválasztás sorrendje elveszíti erejét.
• A kétcsöves rendszer teljesen más. - itt persze, sokkal több vizet kell melegítenie, de a befúvóknak a szállítócsövön keresztül történő belépése nem veszíti el a hőmérsékletét, mivel a lehűtött hűtőfolyadék a visszatérő csőbe kerül. Ilyen áramkörökön a különböző típusú radiátorok teljesítményének kiszámítása a legpontosabb.

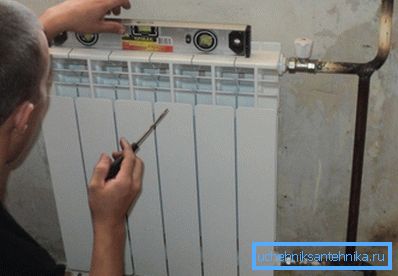

Megjegyzés. Annak érdekében, hogy a helyiségben a legelterjedtebb mikroklímát hozzuk létre, nem szabad szivárogni a meleg levegőből - ez is segít a kiszámításához a szükséges fűtőerőnek legpontosabban. Tehát a radiátorokat az ablak alatt kell elhelyezni, mint a fenti képen - a forró levegő áramlik fel, és létrehoz egy "függönyt" a hideg levegő behatolásától az üvegből.

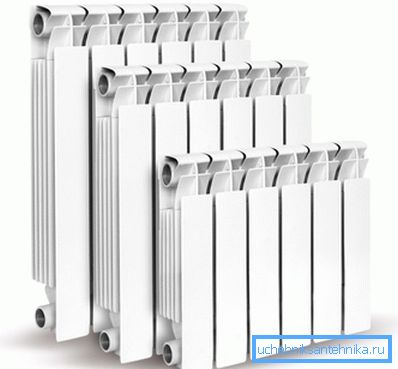

Hány radiátor van szobánként

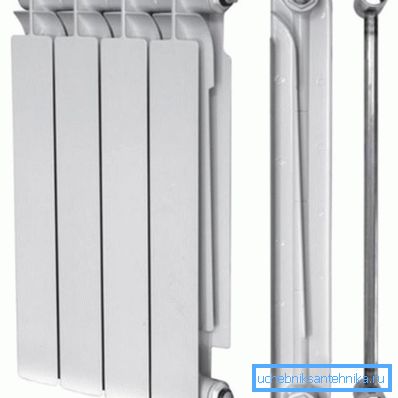

Bimetál radiátorok teljesítmény táblája a márkától függően

Megjegyzés. Meg kell jegyeznünk, hogy a fém, amelyből a radiátor készül, egy adott helyiségben a fűtőkészülékek teljesítményének kiszámításakor nincsen jelentősége. Az a tény, hogy a gyártó mindig a kísérő dokumentumokban jelöli az egyik rész vagy az egész eszköz névleges teljesítményét, ha ez panel.

Most próbáljuk kiszámítani a fűtőkészülékek teljesítményét a helyiség felett, és például egy 4,556,5 m-es S * 100 / P képlet alkalmazásával egy szobát használunk, de itt azonnal meg kell mondanunk, hogy ezek a számítások akkor érvényesek, ha a mennyezetmagasság nem haladja meg a 2,7 métert.

Így a szoba S (területe) 4,5 * 6,5 = 29,25 m2, és a bimetál radiátor (P) 1. szakaszának teljesítményére a GLOBAL STYLE 500 185 W-ot veszünk, és a 100-as szám a watt / m2 Moszkva és a moszkvai régió számára.

Mivel a helyiségek elég nagyok, és tudni kell a szakaszok számát (K), ez azt jelenti, hogy a szekciók száma = S * 100 / P = 29,25 * 100/185 = 15,81 vagy 16 szekció egy nagy vagy két közepes radiátor.

Most számítsuk ki ugyanannak a gyártónak a szükséges számú darabját, ugyanazzal a kapacitással egy ugyanolyan helyiségű helyiséggel, de a több mint 2,7 méter magas mennyezetekkel, és egy számlázási egységhez 3 m magasságot érjünk el.

Ezért először meg kell számolnunk az V. értéket - a helyiség köbös kapacitását, ez V = 4,5 * 6,5 * 3 = 88,5 m3. Ugyanezen Moszkva és a Moszkva térségében egy köbméternyi helyiségnek 41 W termikus energiát kell termelnie.

Ezért a helyiség teljes energiája Ptotal = V * 41 = 88,5 * 41 = 3628,5 watt. Tehát, ha a GLOBAL STYLE 500 bimetál radiátor egyik szakasza 185 W, akkor 3628.5 / 185 = 19,6 vagy 20 szakasz - ezek természetesen már két radiátor, mivel az egyik túl nehézkes.

Ezek a számítások azonban csak akkor érvényesek, ha az épület megfelelő szigeteléssel rendelkezik, és nincsenek rajzolások a szobában.

következtetés

Megtudhatja, hogy az Ön régiójában a hőfogyasztás normái négyzetméterenként és köbméterenként, majd ezeket a fenti képleteket helyettesítse. De ahogy Ön is kihasználhatja az ebben az esetben megadott szabványokat - az Orosz Föderáció szinte minden régiójára alkalmasak.
