Bimetál radiátorok: tervezési jellemzők, választás, méretek,

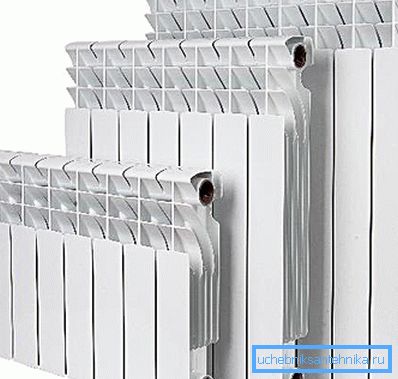

A gyártók sokáig kombinálják a fémeket a fűtőberendezések hatékonyságának növelése érdekében. Tehát a bimetallikus elemek az elmúlt években különösen népszerűvé váltak. Ezt a méretek széles skálája megkönnyíti, mindkét 800 mm-es bimetál fűtőtestet és a 30 cm-es középpontú kis eszközöket megtalálja.

Tervezési jellemzők

A bimetallikus radiátor legfontosabb jellemzője a 2 különböző fém alkalmazása.

Attól függően, hogy milyen fémt használtak, meg lehet különböztetni az ilyen típusú elemeket, mint:

• acél + alumínium. Ezt költségvetési lehetőségnek lehet tekinteni, az elosztó csövek acélból készülnek, ami a radiátor jó erőt ad;

Figyelj! Az ilyen eszközök különösen érzékenyek a hűtőközeg összetételére. Bár az acél feldolgozása belülről védett, de az ilyen típusú elemek tartóssága még mindig alacsonyabb, mint más fémek használata esetén.

• réz + alumínium. A tartósság szempontjából ez kiváló megoldás, és a nemvas fémek használatának köszönhetően a korrózió nem veszélyezteti a kollektor csöveket.

Mindkét esetben a design ugyanaz marad - a kollektor csövek keretet képeznek, amelyen alumínium bordákat préselnek. A hűtőközeg áthalad a csöveken, melegíti őket, és a hő gyorsan terjed az uszonyok teljes területére.

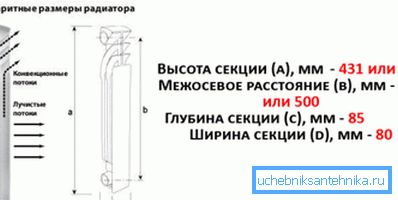

A modern bimetál radiátorok a helyiséget nemcsak a közvetlen hőátadás, hanem a konvekció miatt is felmelegítik. Ezért van ilyen formája, köszönhetően a speciális útmutatóknak, a hideg levegő lentről belép a fűtőtestbe, felmelegíti és kilép a fűtőelem felső részén.

Figyelj! A bordákhoz nem csak alumínium használható, hanem más fémek is. De a költség / hatékonyság tekintetében az alumínium előnyösebb a többi fém esetében.

Van-e valamilyen előnnyel?

A bimetál fűtőtesteket sokkal nehezebb gyártani, mint a hagyományos, és ez befolyásolja a költségeket.

De ez indokolt, mert ennek eredményeképpen a vevő a klasszikus öntöttvas akkumulátorhoz képest komoly előnyökhöz jut:

• a melegítő nagyon gyorsan felmelegszik (bár nem nagyon fontos a ház fűtése közben, de érdemes megemlíteni);
• a hőhordozó rossz minősége esetén ne aggódjon a kollektorcsövek korróziójától (réz-alumínium modellek használata esetén);
• a bimetál radiátorok fűtési rendszerében jóval kisebb mennyiségű hűtőközeget használnak fel, mint hagyományos fűtőkészülékek beszerelésekor;
• Ha ugyanolyan hőteljesítményt hasonlít össze, mint egy hagyományos öntöttvas akkumulátor és egy bimetallikus, akkor kiderül, hogy a kétfémes radiátor többször is könnyebb, így minden bimetál fűtőtestet önállóan telepíthet.
• Az alkalmazott fémek meglehetősen műanyagak, így a hidraulikus sokkok a fűtési rendszerben nem okoznak mikrotörzs megjelenést. Igen, és a véletlenszerű ütközés telepítése nem okoz szivárgást a jövőben;
• a kifejlesztett finnek köszönhetően az ilyen radiátor felülete nagyobb, mint az öntöttvas fűtőelemének felülete. Ezért hőátadása kb. 1,5-2,0-szer nagyobb;

• a tartósság 25 évig tart, természetesen kevesebb, mint az öntöttvas, de nagyon sok. Ezenkívül ez az akkumulátor üzemideje, amit a gyártó állít ki, valójában 30-40 évig dolgozhat.

Jelentős hátrányai vannak a fémek kombinációjának az akkumulátor kialakításában szinte mentes

Csak a következőket választhatja ki:

• a költségek azonban mindazonáltal az ilyen elemek ára kétszerese lesz a szokásos öntöttvasnak;
• Ha megpróbál pénzt megtakarítani és egy modellt vásárolni egy acél kollektorral, akkor amikor a nyersanyagból vizet ürít ki a rendszerből, az acél korróziója jelentősen csökkentheti a készülék élettartamát.

Bővebben a bimetál radiátorok kiválasztásáról és telepítéséről.

Az otthoni akkumulátorok kiválasztása általában nem könnyű feladat, a kétfémes fűtőberendezések esetében pedig számos további árnyalatot kell figyelembe venni, például a gyűjtőcsövek függőleges csatornáinak átmérőjét.

Mit kell keresni a választás során?

Függetlenül attól, hogy milyen akkumulátort választanak, a választás során figyelmet kell fordítani az alábbi paraméterekre:

• a hűtőközeg megengedett legnagyobb hőmérséklete. A kétfémes fűtőberendezéseket általában 110 ° C maximális vízhőmérsékletre tervezték, a gyártótól függően a maximális üzemi nyomás mellett. Például a globális radiátorok ellenállnak a 35 bar nyomásnak, míg a Royal thermo csak 20;
• akkor tudnia kell az akkumulátor méreteit (erről bővebben itt olvashat);
• a dokumentáció a szakasz hõkapacitását is jelzi, ez az információ segít tudni, hogy van-e elegendõ akkumulátor-teljesítmény a ház fûtéséhez;

Figyelj! A hőteljesítményt egy adott áramlás és visszatérő hőmérséklet jelzi. Ha a hűtőfolyadék hőmérséklete az elem bejáratánál és kijáratánál eltérő, akkor a hőátadást újra kell számolni.

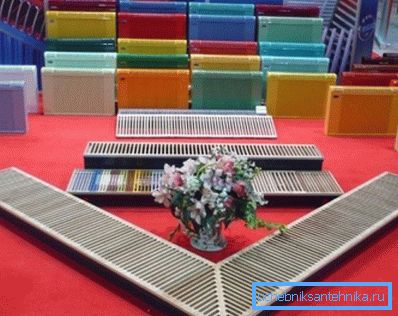

• Nos, a megjelenés értéket képvisel. Elvileg minden modern elem elegáns és modern, ha akarja, vásárolhat színes bimetál radiátorokat a fűtéshez. A gyári festés általában nagyon megbízható, ezért jobb, ha nem túl fehérre fest, mint maga a festő.

A radiátorok méretei

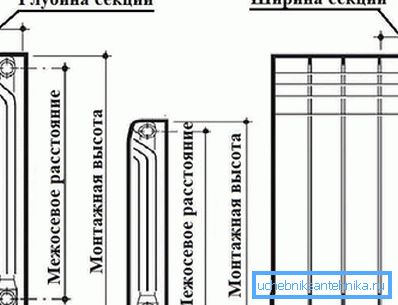

A radiátorok méretei magukban foglalják a készülék mélységét, teljes magasságát és szélességét. Ezenkívül figyelembe kell vennie a középső távolságot is. Néha a tengelyek közötti távolság nevezhető a mellbimbók középpontjai közötti távolságnak.

Általában a fűtőberendezés jelölése már jelzi a középső távolságot, és a készülék teljes magassága 5-7 cm-rel magasabb, mint ez az érték. A kétfém radiátorok tengelye közötti távolság 200-800 mm, de a legnépszerűbb modellek 300-550 mm között vannak.

Kis magasságú fűtőberendezések nagyméretű ablakokkal rendelkező házakhoz. A szokásos magasságú elemek ilyen körülmények között nevetségesnek tűnnének, és blokkolnák a nézetet. Annak érdekében, hogy a hőmennyiséget megfelelő szinten tartsuk, az alacsony elemek szélessége nagyobb, mint a hagyományos elemeké, általában az ablak alatti résen helyezkednek el, de csak a falnak köszönhetően, ami nem akadályozza a hőátadást.

A bimetallikus fűtőtestet a fűtőkészülékek beépítésének általános szabályai szerint kell felszerelni:

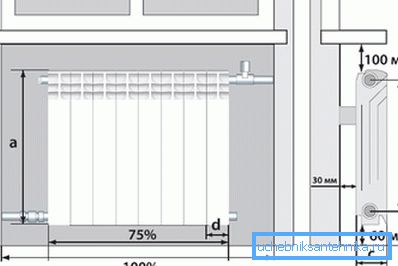

• a teljes magasság az ablak alatti rés magasságának megfelelően van kiválasztva. Az elem felszínének alatti és feletti 8 cm-es réseket kell biztosítani;

Figyelj! A radiátor felsõ részébõl az akkumulátortávolság növelhetõ, ez csak javítja a konvekciót, de a rés a padlóra nem haladhatja meg a 10-12 cm-t, különben a padló alatti levegõ alig felmelegszik, és a helyiségben lévõ emberek kényelmetlenül lesznek.

• Ha saját kezűvel szerel be, ajánlatos egy olyan radiátorot kiválasztani, amelynek középpontja pontosan megegyezik a beszívott cső és a visszatérés közötti távolsággal. Telepítéskor nem szükséges a csövek csökkentése / hígítása.

Szilárd vagy szekcionált radiátor

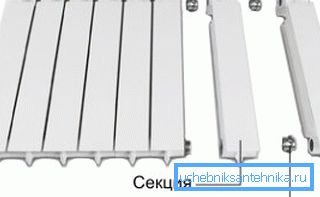

A legtöbb bimetál radiátor szakaszos. Ilyen szerkezetekben külön szelvények csatlakoztatását különböző menetes acélbetétek biztosítják. Amikor a mellbimbó elfordul, a szakaszok szorosan egymáshoz nyomódnak, és a speciális tömítések további feszességet biztosítanak.

Az ilyen moduláris kialakítás lehetővé teszi a gyártás egységesítését. Ez elegendő ahhoz, hogy a gyártó egy bizonyos méretű, körülbelül 200 wattos hőteljesítményű részeket állítson elő. Ezután ezekből a részekből bármilyen fűtőberendezést össze lehet szerelni, minden attól függ, hogy hány szakasz kerül összeadásra.

Az ilyen akkumulátor hátránya a megnövekedett számú kapcsolatnak tekinthető. Ennek következtében a munkanyomás alacsonyabb, mint a tömör radiátoroké, és a szivárgás veszélye nagyobb hidraulikus kalapács esetén.

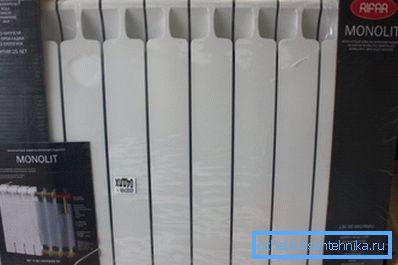

A kétfémes monolit fűtőtestek egy darabból álló konstrukciójúak, a működési elv ugyanaz, csak a kollektor egy darabból készült csövekből készül, és alumínium bordákat préselnek rájuk. Ez lehetővé teszi a rendszer üzemi nyomásának akár 100 bar-ra történő emelését (annak ellenére, hogy a szekcionált típusok esetében a felső határ kb. 35 bar). A többi paraméter (például tartósság, hőátadás, monolitikus radiátorok nem rosszabbak a szekcionált radiátorokon).

Olyan radiátorok, amelyek közül a gyártó jobb választani

Ha először megjelenik a piacon, egyes gyártók hibáztak a gyártásban, most a vállalatok többsége jó minőségű elemeket gyárt. A Rifar (Oroszország), a Global és a Sira (olasz gyártók) termékei különösen népszerűek, a MARS (Dél-Korea) fűtőtestek jól mutatják magukat.

Figyelj! A "kétfémes erősített fűtőtestek" kifejezéssel találkozhatunk, ez a kifejezés egy hagyományos acél és alumínium készülék, és a gyártó nevében a "megerősített" megnevezés megemlíti egyszerűen a szerkezet erősségét.

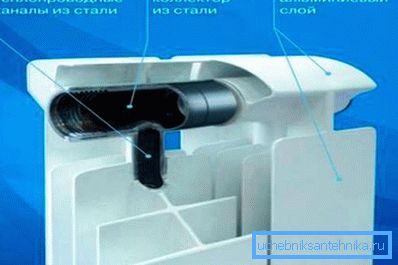

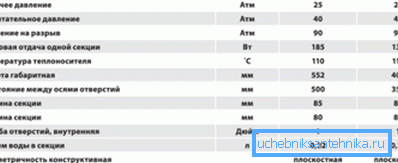

Elvileg a legtöbb bimetallikus akkumulátor jellemzői összehasonlíthatók: üzemi nyomás 20-35 bar, hűtőfolyadék hőmérséklet 110-135 ° C, hőteljesítmény 150-200 watt tartományban. De a figyelem kiválasztásánál figyelembe kell venni további paramétereket, például a függőleges elosztó csövek átmérőjét.

Régi fűtési rendszerekben nem ajánlott 6 mm-es függőleges csőátmérőjű fűtőberendezések beszerelése (ilyen modellek szerepelnek az olasz gyártók termékeinek listáján). A lumen egyszerűen eltömődhet, és a melegítő hőteljesítménye csökken.

Elvben a választásnál elegendő ismerni a helyiséget annak érdekében, hogy ismerje meg az akkumulátor szükséges hőteljesítményét, és rendelkezzen a radiátorok jellemzőivel. Ez elég ahhoz, hogy saját modellt válasszon.

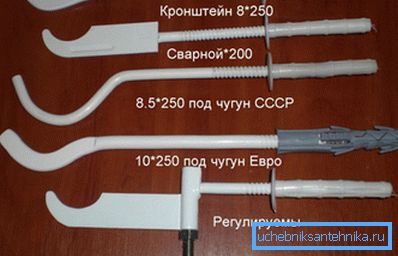

Ami a konfigurációt illeti, magában a radiátoron kívül rendszerint tartók vannak felszerelve. A szerelési utasítások szerint a fűtőelemet a falra kell rögzíteni, így hasznosak lesznek. Az alacsony súlyt figyelembe véve a padlóelemeket nagyon ritkán használják, és csak olyan esetekben, amikor nem kívánatos a lyukak kialakítása a falon.

A végén

Még a legolcsóbb kétfém radiátorok is elég magas hőkapacitással rendelkeznek, ami lehetővé teszi számukra, hogy a költségvetési fűtési rendszerekben használják őket. A különböző típusú fémek kombinációinak többi része kiváló eredményt ad - a gyártók sikeresen elérhetik a fűtőtest magas hőátadását, miközben csökkentik a súlyát. A tartósság ugyanakkor magas szinten maradt.

A jelen cikk videója bemutatja a bimetál radiátor összeállításának és telepítésének folyamatát.
