Bimetál radiátorok típusai. a formatervezési fajták. melyik

Így történt, hogy hatalmas erőnk nagy részében a fűtési szezon legalább hat hónapig tart, így az emberek érdeklődése a fűtőkészülékek minőségére messze tétlen. Több mint 100 éve használják öntöttvas és acél, és mindent tudnak róluk, de melyek azok a előnyök és hátrányok, amelyek viszonylag korábban megjelentek, az emberek még mindig nem ismerik teljesen. Megpróbáltunk több szempontot rendszerezni és bemutatni őket a figyelmedbe.

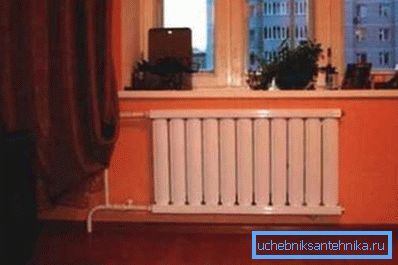

A típusok típusai

Ahogy a neve is jelzi, a bimetál két különböző fém vegyület. Leggyakrabban acél és alumínium kombinációja, bár modelleket is gyártanak, ahol a réz alumíniumot kombinál.

Rendszerint egy szilárd, öntött vagy monolitikus bimetál radiátor. Az ilyen réz-alumínium panelek ára a legmagasabb, de hőátadásuk többszörösen magasabb, mint az acéllemezek jellemzői.

A szokásos szénacél mellett akkumulátorok is rendelkezésre állnak, amelyekben a mag rozsdamentes acélból készül. Olyan rendszerekre tervezték, ahol a hűtőfolyadék magas pH-értéket, valamint instabil vagy magas üzemi nyomást eredményez. Nem sokkal olcsóbbak, mint a réz. A rozsdamentes acél jó a sok emeletes épület (több mint 16 emeleten) és a szerelmesek egy komoly biztonsági margin.

Gyakran, amikor az emberek ilyen struktúrákról beszélnek, azt jelenti, hogy szénacél és alumínium tandem.

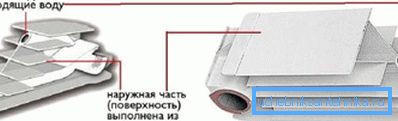

De itt nem olyan egyszerű, van egy úgynevezett teljes bimetál radiátor és egy részleges vagy pszeudo-bimetál.

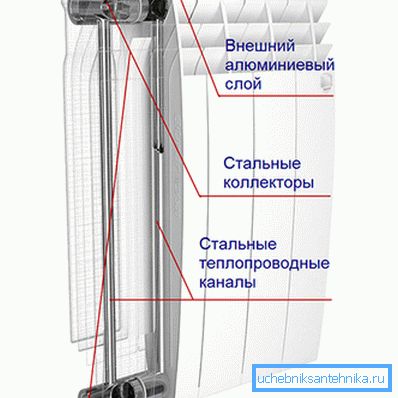

• A teljes bimetál radiátor kifejezés azt mondja, hogy egy ilyen akkumulátorban szilárd acél mag van. Ebben az esetben a hűtőfolyadék semmilyen módon nem érintkezik az alumínium héjjal. Egyes forrásokban az ilyen modellek "megerősített" -nek nevezhetők;

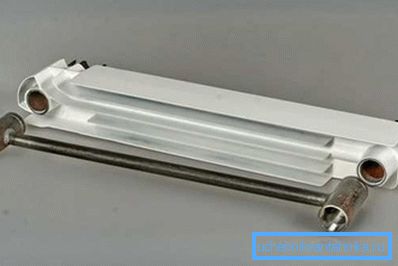

• A készülék egy bimetál radiátor, acél maggal rendelkezik, amely csak acélcsövek beépítését teszi lehetővé a szerkezet függőleges csatornáiban. Az ilyen elemekben lévő vastagabb és szélesebb vízszintes csatornák alumíniumból készülnek.

Fontos: teljes és részleges acélszerkezetek egy és két függőleges csatornával is kaphatók. A második lehetőségnek nagyobb a mélysége, de a jobb hőátadásban különbözik. Plusz, nem utolsósorban elhanyagolható a két cső egyszerre eltömődésének valószínűsége.

Melyik lehetőség jobb

• A városi felhőkarcolókban az egyik legnagyobb veszély a nagy nyomás. Itt látható a szilárd acél maggal rendelkező bimetál radiátorok előnyei. A sokemeletes épületek üzemi nyomása gyakran 6-9 atmoszféra, ami jól illeszkedik a részben acél maghoz tartozó termékek jellemzőihez. De a víz kalapács ereje elérheti a 15-30 atmoszférát, de az ilyen alumínium tesztek nem érvényesek;

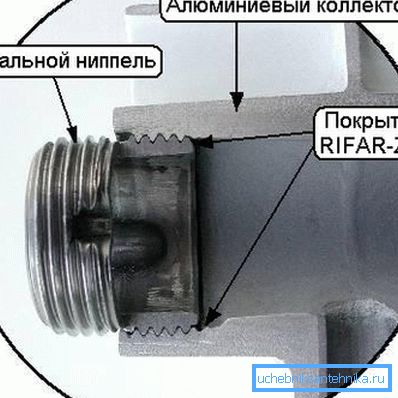

• Ezenkívül az alumínium szerkezetek nem működhetnek olyan rendszerekben, ahol a réz jelen van. Az alumínium és a réz közvetlen érintkezése esetén elkezdődik az elektrokémiai korrózió, amely elkerülhetetlenül az alumínium komponensek megsemmisítéséhez vezet;

Fontos: a fémből készült bimetál radiátorok szilárd réz-alumínium szerkezete biztosítja az ilyen fémek közötti réteg elrendezését. A folyamat meglehetősen bonyolult és drága.

• Az alumínium részek további korlátozása a hűtőközeg pH-ja. A felső határ itt 9 egység, de jobb, ha nem "feltérképezni" 7-8 egység;
• A nagy szilárdság és egyéb előnyök ellenére az összes acél maggal rendelkező aggregátumok gyengék. Az első dolog, ami a szemedbe kerül, a termékek magas ára. Ráadásul az ilyen elemek hőteljesítménye 10% -kal alacsonyabb a vegyes kiviteleknél, és 15-20% -kal alacsonyabb, mint a tiszta alumínium modelleké.

• A különböző típusú bimetál radiátorok előnyeit és hátrányait mérlegelve arra a következtetésre jutottunk, hogy a 25 atmoszféra és a két függőleges csatorna préselési nyomással rendelkező vegyes aggregátumok nagyon alkalmasak a "Hruscsov" vagy kilencemeletes épületekhez;
• A modern, magasan felhõk felhőkarcolói komolyabb megközelítést igényelnek. Itt előnyben kell részesíteni egy darab acél magot, előnyösen rozsdamentes acélt;
• Ami a magánszektort illeti, alacsony teljesítményű helyi rendszerekkel, ha a csővezeték műanyag vagy acél, elegendő, viszonylag olcsó, magas hőátadású alumínium akkumulátor.

Tipp: észrevettük, hogy a katalógusokban és a szakterületek oldalain egyes modellek leírása feltétlenül tartalmazza, hogy a hűtőközeg csak acélcsövekkel érintkezik. A többiek kissé csendesek ebben a pillanatban. Tehát részletes vizsgálat után az ilyen aggregátumok keverednek.

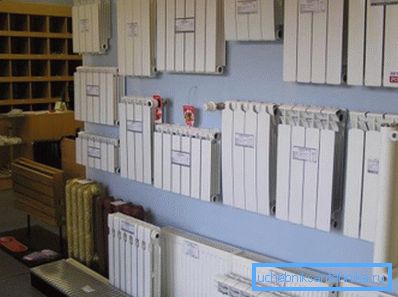

Műszaki adatok

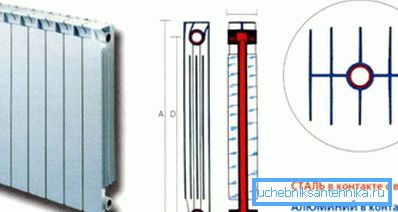

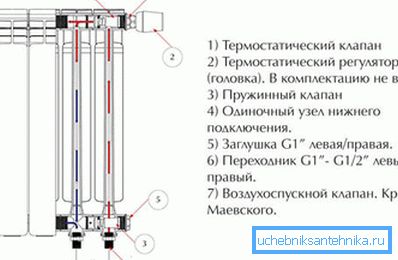

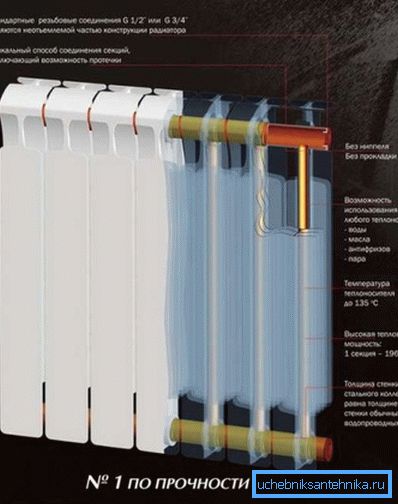

A bimetál radiátorok szabványos eszköze az ábrán látható. De a csomópontok elrendezésének általános elve ellenére a különböző gyártók modelljeinek jellemzői nagymértékben eltérhetnek egymástól. Amint azt Ön szerint megértette, a modern piacon bemutatott valamennyi modell paramétereinek közzététele irreális. Ezért az átlagos adatokról beszélünk.

A hőátadás vagy a helyiségben kibocsátott hő mennyisége egyszerűen fényűző. Ha a teljes bimetál alumínium acélról beszélünk, akkor a számok körülbelül 160-180 wattok. A kevert egységek 170-200 wattot tudnak szállítani egy szekcióból.

A réz és az alumínium kombinációjáról szólva meg kell jegyezni, hogy az ilyen panelek hőátadása gyakorlatilag nem különbözik a tiszta alumíniumtól. Átlagosan 200-220 watt. A GOST szabvány szerint mindezen adatok helyesek a 70 ° C hűtőfolyadék hőmérsékleten. Ennek megfelelően az eltérés bármely irányba a hőátadás csökkenését vagy növelését vonja maga után.

A legnagyobb bimetallikus szerkezetekkel szembeni maximális nyomás 16-25 atmoszféra. Mindazonáltal a jó hírű gyártók garantálják, hogy vegyes aggregátumuk akár 30 atmoszféra és az összes acél maggal rendelkező termékek 40 vagy annál nagyobb ellenállóképességgel képesek ellenállni.

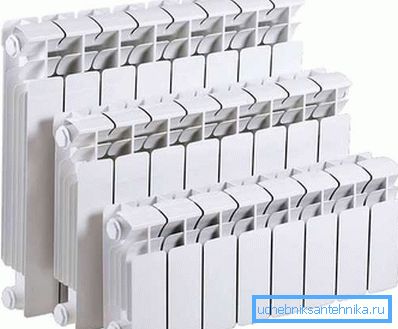

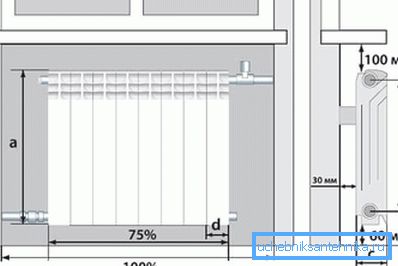

Az ilyen elemek másik előnye a tengelyméretek széles választéka. Az axiális méret a felső és alsó bejáratok vízszintes tengelyei közötti távolság. Itt 200 mm, 300 mm, 350 mm, 500 mm és 800 mm. Amint látja, van valami közül választhatunk, bár a legnépszerűbbnek tekinthető 500 mm-es méret.

Fontos: sok gyártó adja meg a hűtőfolyadék felső hőmérsékletének 100 fokos vagy magasabb értékét. De a legtöbb szakértő azzal érvel, hogy még a legmagasabb minőségű bimetál nem képes ellenállni a 90 ° C feletti hőmérsékletnek. Minden más inkább kapcsolódik a marketinghez.

Ami a tartósságot illeti, a gyártók átlagosan húsz év garanciát vállalnak, és nincs okunk kétségbe vonni. Egyes, réz vagy rozsdamentes acél magokból álló szilárd panelek akár 50 évig is működhetnek.

Továbbá sok kereskedő azt mondja, hogy az akkumulátor egy kis része, átlagosan 200 g körül ingadozik, ez valóban igaz. Ez egyrészt természetesen jó, mert minél kisebb a hűtőközeg mennyisége, annál könnyebb felmelegíteni, és utána szabályozni a hőmérsékletet.

Viszont a kis kapacitás a vékony belső csatornák miatt jön létre, ami megnöveli a blokkolás valószínűségét, különösen a központosított városi rendszerekben.

Számolja ki a szakaszok számát

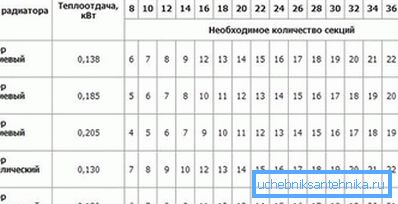

Elvileg minden olyan adat, amely a szeletek számának kiszámolására szobánként van, egy szakasz hőteljesítménye. A termékhez vagy a vállalati termékkatalógushoz tartozó összes kísérő utasítás tartalmazza ezeket az adatokat. De számíthat a helyiség térfogata, területe vagy hővesztesége alapján.

A hőveszteség kiszámítása, mint szabály, professzionális hőmérnököt tesz. Itt a hagyományos adatok mellett figyelembe veszik a különböző együtthatók és korrekciók tömegét is. Például például a falak vastagsága, az anyag, amelyből a ház épül, a padlók száma stb. Ez elég fáradságos munka, és leggyakrabban ilyen számítások készülnek a házépítés színpadán.

A helyiség térfogatának kiszámításához szabványos szabványokat alkalmaznak, amelyeket a megfelelő SNiP-ben jeleznek ezen adatok szerint, hogy az átlagos hőmérséklet 20 ° C legyen 1 m-ben. A panelházban lévő hely 41 watt fogyaszt, a téglából épített szerkezetek esetében ez az érték 34 watt.

Akkor minden egyszerû, meg kell szaporítania a helyiség hosszát, szélességét és magasságát, és a keletkezõ köbmû kapacitása szerint kiszámolja a ház felmelegedéséhez szükséges hõ hozzávetõleges mennyiségét.

Ha ismeri a tervezési kapacitást, amelyet egy rész kiadhat, könnyen kiszámítható a szakaszok száma. Ezt a módszert gyakran használják magánlakások vagy nem szabványos elrendezésű helyiségek kialakításában.

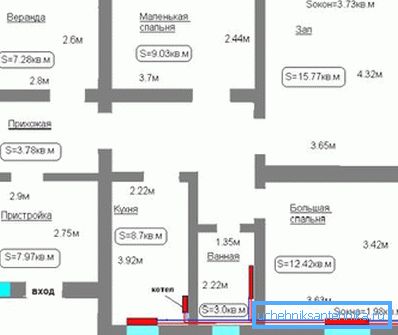

Ami a helyiség kiszámítását illeti, a legkevésbé pontos. Rendszerint a szokásos városi apartmanok lakói használják, és a mennyezet nem haladja meg a 3 métert.

Ugyanezen SNiP szerint egy négyzetméternyi lakótér 100 W-ot igényel a fűtéshez. A kvadratúra 100 W-vel való szorzása, és egy részegység erejével osztva a szekciók számát kapja meg.

Tipp: mind a térfogat, mind a térfogat szerinti számítás nem térhet el táblázatos pontossággal. Ezért, ha egynél több külső fal van a helyiségben, egy fűtetlen padláson vagy erkéllyel, akkor biztonságosan növelheti az adatokat 20% -kal. Ne felejtsük el a vízhőmérsékletet a városi rendszerekben, ezért biztonságosan dobhatunk még 10% -ot.

A cikkben szereplő videó a bimetál radiátorokra vonatkozó információkat tartalmazza.

következtetés

A fűtési bimetallikus radiátorok előnyei és hátrányai azt sugallják, hogy a városi nagyvárosokban vagy az agresszív hűtőfolyadékkal, például fagyálló folyadékkal rendelkező magánházakban kell őket felszerelni. Más esetekben nincs értelme fizetni ilyen magas színvonalú és megbízhatóságú.
