Bõvítõ tartály a fûtéshez: mi szükséges, hogyan kell

A tágulási tartály közvetlen célja a felesleges víz felvétele, amely a hőhordozó melegítésének köszönhetően keletkezik. Az a tény, hogy a forró állapotban lévő vízmolekulák kissé kiborulnak, és ha nincs ilyen fogadóeszköz, akkor a nedvesség a vonal leggyengébb pontját és áramlását fogja találni.

Ezenkívül a készülék egy másik funkciót is végez - miután a hűtőközeg lehűl, úgy tűnik, hogy "ad" a rendszernek a hiányzó folyadék mennyiségét.

Ez az elem egy rendes tartály, amely a teljes fűtési vonal felett van elhelyezve. De persze vannak árnyalatok is, mindent következetesen és részletesen fogunk megérteni.

A "bővítő" legegyszerűbb változata forrasztás nélküli fűtésre

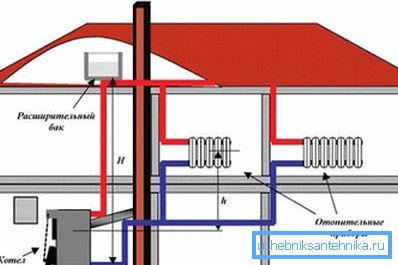

Az ilyen fűtés általában három elemből áll - kazán, radiátorok vagy csak csövek, valamint egy tartály. Itt nincsenek szivattyúk - a hűtőközeg természetes úton halad a vonal mentén.

Ebben az esetben egy nyitott típusú fűtési rendszer tágulási tartálya van a tetőtérben - ez általában függetlenül történik. Amitől pontosan tudjuk a kapacitást az alábbi táblázatban megadni.

Általában kiderül, hogy mind a kézműves struktúrák - mindkét lehetőség jó, csak meg kell nézni, mi könnyebb megszerelni és felépíteni.

Figyeljen két fontos pontra! Először is a tartályokba helyezett tartályokat szigetelni kell, hogy a víz ne fagyjon be. Másodszor, nagyon fontos, hogy megakadályozzuk a víz elpárolgását - akár egy szűk fedél, akár egy közönséges napraforgóolaj segít.

Az utóbbi esetben kis mennyiségű olajat öntünk a tartályba - a vízfelszínen "film" réteget képezünk, és ez a réteg megakadályozza a nedvesség elpárologtatását. Ez a trükk.

Ami a szigetelést illeti, nagyon egyszerű elvégezni ezt a műveletet - elegendő a doboz öreg dzsekik, mezek, stb.

Elvileg az ilyen házi készítésű formatervek meglehetősen praktikusak - az idő múlásával már évek óta évtizedekig szolgálnak különösebb problémák nélkül.

Meg fogjuk érteni, hogyan vannak telepítve.

"Kézműves" ciszternák felszerelése

A munkamódszer általában a következő:

1. A rendszer bármely pontjából függőleges cső emelkedik.
2. A helyes helyen átfedik a fúrt lyukat a cső áthaladásához.
3. Az autópálya átfedésen keresztül "elhalad".
4. A tartály alján egy átmérőjű lyuk van, mint a cső.
5. A csövet a tartály aljára helyezzük, majd a csatlakozást lezárjuk. Ezt hegesztéssel (ha a tartály acélból készült) vagy közönséges anyákkal történik, ha például egy alumínium vagy műanyag doboz. Az utóbbi esetben a vonal végén a csővezetéket egy kézi szerszámmal kell elvágni.

Mint látható, nincs semmi nehéz ilyen munkában.

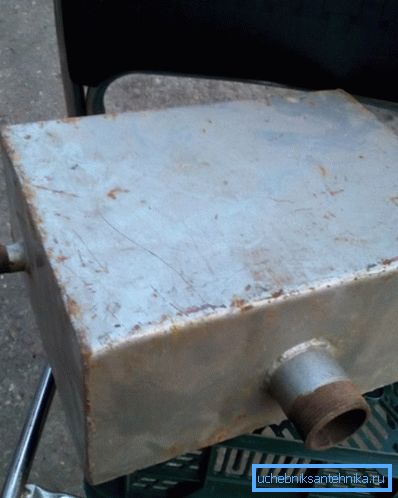

Tipp: ha a fűtési rendszer egy acél tágulási tartályát saját kezével készítesz, próbáld meg mindent rendezni, hogy a lehető legkevesebb hegesztést, sarkokat stb. Tartalmazzon. Az a tény, hogy ezek a területek a legnagyobb szivárgás kockázatának vannak kitéve.

Most beszéljünk a gyári termékekről, teljesen más cselekvési elvvel.

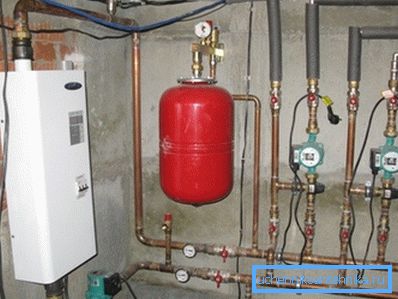

Zárt tartályok

Az ilyen tartályokat beltéri telepítésre tervezték. Konyhák, fürdőszoba, folyosók, stb. A legfontosabb, hogy fontos megérteni, hogy ezeket a termékeket további keringető szivattyúkban működteti.

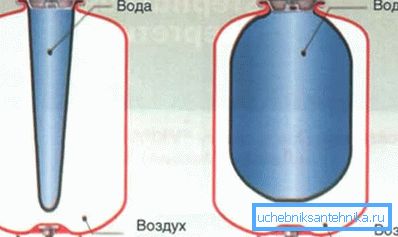

Ezenkívül tudnia kell, hogy egy zárt tartályban nincs folyamatos üreg, de egy speciális membrán (általában gumiból készült).

A membrán itt két célra van szüksége:

1. A kívánt nyomás megteremtése, amelynek hatására a víz visszatér a rendszerbe.
2. Annak érdekében, hogy a víz kalapács erejét le tudják állítani.

Ha több, akkor a "munkák" nagyon egyszerűek:

• A gumi körte a felesleges víz összegyűjtésére szolgál.
• Gáz vagy levegő szivattyúzódik a membrán falai és maga a tartály között. - kiderül, hogy nyomásnyomást hoz létre, ami a körtére hat.
• A levegőt a mellbimbó segítségével egy hagyományos kerékpár vagy motoros szivattyú segítségével pumpálják..
• A membrán meglehetősen rugalmas és a víz belépése során fokozatosan húzódik.. Ez hidraulikus ütéseket okozhat, nem pedig a fémfalak irányítására.

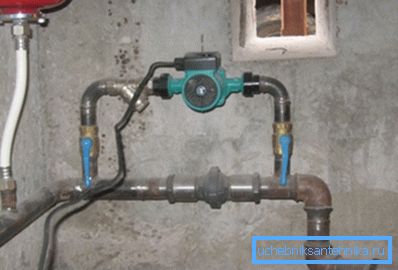

• Maguk a hidraulikus terhelések, a cseppek gyakran fordulnak elő azokban a rendszerekben, amelyekben a szivattyú működik - ezek az eszközök, amelyek a források, az ütések okai, mivel hajlamosak bekapcsolni és megváltoztatni a vízáramlás erejét.

Ami magát a tartályt illeti, a gyárban gyártott utasítások olyanok, hogy általában az egész tengely körüli csatlakozásokon középen helyezkednek el. Pontosan ezek a varratok és félnek a víz kalapács.

Elvileg a tervezés itt nagyon elgondolkodtató és biztonságos.

1. A körte körüli víz megtalálása és nem a fém héj belsejében kiderül, hogy nincs vízzel érintkezve levegővel, amely megvédi a rendszer összes acélfelületét az oxidációtól. Természetesen a folyamat még mindig megtörténik, de legalább nem olyan intenzív, mint a nyílt típusú tágulási tartályok esetében.
2. A tartályok a méret szempontjából nagyon kompakt méretűek - ez lehetővé teszi, hogy szinte bármely pontban rögzítse őket, anélkül, hogy értékes helyet elvesztenének.
3. A membrán annyira lezárt, hogy a nyitott típusú termékek fő problémája - a nedvesség elpárolgása - lehetetlenné válik.

Kérjük, vegye figyelembe, hogy a zárt típusú termékekben bizonyos hátrányok vannak. Különösen közvetlenül a membránhoz kapcsolódnak. Az a tény, hogy a gumi idővel mikrocirkálással rendelkezik, ami a levegőnyomás elvesztéséhez és a víz bejutásához vezet a tartály térébe.

Tipp: ne vásároljon kétes eredetű és gyanúsan alacsony termékeket. Használja a híres márkák termékeit, majd a termék a lehető leghosszabb ideig és problémamentesen működik.

És mielőtt megfontolná, hogyan kell a fűtési rendszer egy ilyen széles tartályát saját kezével telepíteni, vegyünk egy másik fontos pontot.

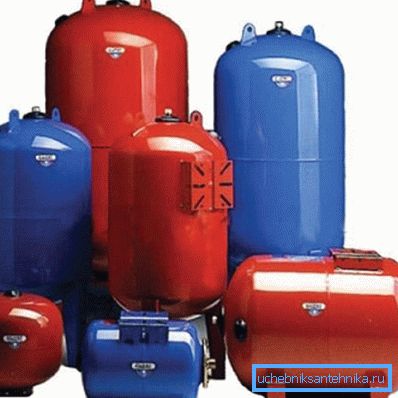

Milyen mennyiségű a tartály

Valójában közelítő szabály van - csak 15% -ot kell hozzáadni a meglévő vízmennyiséghez és a megfelelő elmozdulás kapacitását.

Azonban ez a megközelítés túlságosan közelítő - jobb egy speciális formulát használni, amelynek köszönhetően a rendszer a lehető leghatékonyabb, legbiztonságosabb és gazdaságosabb lesz.

A képlet itt: V = E x C / (1 - Pmin / Pmax) / Kzap

Részletesen elemezzük:

• C a hűtőfolyadék teljes mennyisége a rendszerben.

Kérjük, vegye figyelembe, hogy nem csak a csövek és radiátorok mennyiségét veszi figyelembe, hanem a kazánban lévő hőhordozó mennyisége is.

• E - itt helyettesítettük a víz hatásának a hő hatására képződő koefficiensét. Vagy ha a rendszer helyett a fagyálló rendszert használja a víz helyett, akkor az együttható paramétereit vesszük figyelembe. Ezért figyelembe kell venni a megengedett maximális hőmérsékletet, amelyre a kazán képes a hűtőközeget felmelegíteni.
• A Pmin a kezdeti nyomás atmoszférája a tágulási tartályban.
• A Pmax ennek megfelelõen a maximálisan megengedett nyomás jelzõje, amelyre a biztonsági szelepet beállították.
• A KSAP egy együttható, amely a tágulási tartály töltésének mértéke.

Végezzen egyszerű matematikai műveleteket, és megkapjuk az optimális elmozdulást.

Nos, most már közvetlenül a beépítési kapacitás elvének felülvizsgálatához vezethet.

Zárt készülékek felszerelése

Érdemes megemlíteni, hogy egy ilyen elem összeszerelése nem különösebben nehéz, mert nem igényel komplex eszközöket, amelyek ára magas.

Valójában szükség van egy szabványos "szett" a vízvezeték:

1. lépés és gáz kulcs;
2. állítható csavarkulcs;
3. szilikon, vontató.

És ugyanaz a munkafolyamat valami ilyesmi:

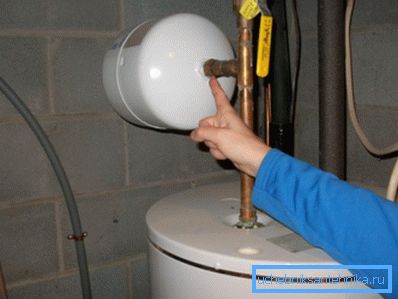

1. Rögzítse a tartályt a fal síkján tartókkal vagy bilincsekkel.

Figyelj! Még akkor is, ha a tartály kicsi és nem súlyos, még mindig jobb, ha biztonságban van, és ellenőrizni tudja a fal teherbírását azon a helyen, ahol le akarja húzni. Az a tény, hogy a hidraulikus sokkok és az áramlási cseppek miatt rezgések keletkezhetnek. És ha a tartály rezeg, és ugyanakkor a gipszkartonra függ, például valószínűleg előbb vagy utóbb egyszerűen csökken.

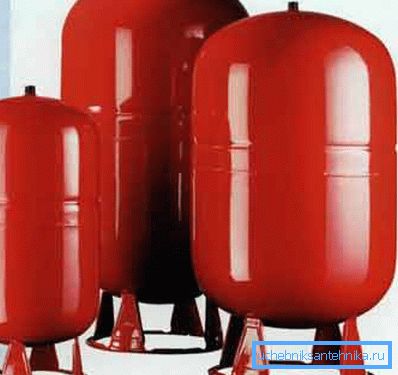

1. Ha a kapacitás nagy, és több mint 30 literre illeszkedik, akkor azt nem szabad a falra szerelni, hanem a padlóra szerelve - a lábakon.

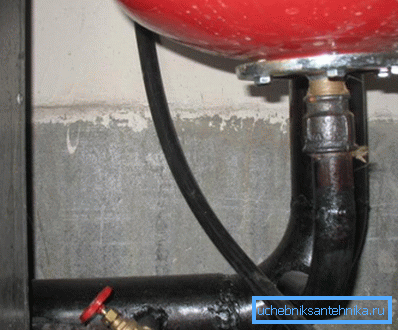

1. A csövet a tartályba tesszük, és mindent összekötünk anyákkal vagy speciális szerelvények-adapterekkel.

1. A levegőt a tartályba pumpáljuk.
2. Vezessen vizet a rendszerbe.

Ebben az esetben a víznyomás szintjének szabályozására van szükség - az a tény, hogy ha túl nagy, akkor a membrán egyszerűen felszakad.

Elvileg ez egy javítható anyag, de csak akkor, ha vásárolt terméket cserélhető gumival "körte". A préselt membránt nem lehet kicserélni - az egész tartály cseréjére van szükség.

Ha arról beszélünk, hogy melyik membrán a legjobb, akkor nincs univerzális ajánlás. A préselt "körte" gyakorlatilag nem szakadt, de ha valami történik, meg kell változtatnia az egész elemet. És a második lehetőség - gyakrabban szünetel, de ez könnyen és olcsó módon változik.

Tehát választani. Ezzel zárjuk cikkünket.

következtetés

Elég mélyen rájöttünk, hogy mi a tágulási tartály, miért vannak, milyenek és milyen alapon szerelik őket. Szeretném azt hinni, hogy az ilyen információk hasznosak lesznek a gyakorlatban, és otthon képesek lesznek a leghatékonyabb fűtési rendszert tervezni. Egyébként további hasznos információkat találhat a témában - a cikkben szereplő videóban.
