Cirkulációs szivattyú a fűtéshez: kiválasztás és telepítés

Hogyan működik a fűtési rendszer tipikus keringtető szivattyúja? Melyek a jelek az eszköz kiválasztásához? Hogyan telepítsd a rendszert? Próbáljunk ezekre a kérdésekre válaszolni.

besorolás

A készülékek fűtésére szolgáló háztartási keringető szivattyúk nem különböznek más szivattyúktól az alacsony szennyezettségű folyadékok szivattyúzásához: a járókerék (általában centrifugális) felelős a hidraulikus fej létrehozásáért; az elektromos motor által létrehozott nyomaték.

Vannak azonban olyan jelek, amelyek lehetővé teszik ezeknek az eszközöknek a besorolását.

Nedves rotor

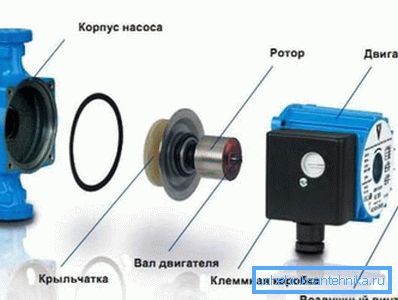

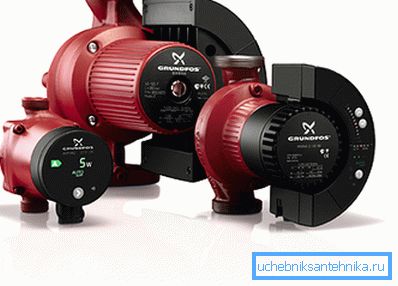

Szinte minden fűtőtestet használt magánházakban - nedves rotorral. Valójában ez csak azt jelenti, hogy az elektromos motor rotorja közvetlenül a hűtőfolyadékba merül, ami biztosítja a felesleges hő eltávolítását és a csapágyak kenését.

Az ilyen típusú készülékek népszerűsége nagyon vonzó jellemzőknek köszönhető:

• Szinte csendesek.
• Nem igényel karbantartást (csapágyak kenése és tisztítása, tömszelence stb.).
• Hővédelmük nem függ további automatikus készülékektől: a hűtőfolyadék jelenléte biztosítja az áramkört.
• A nedves rotorral ellátott fűtési rendszerek keringető szivattyúi általában több lépésben működnek lépcsős vagy folyamatosan változó fordulatszámmal.

Annak érdekében, hogy az olvasó számára ne legyen egyoldalú értékelés az eszközcsoportról, érdemes hozzáadni egy kanál kátrányt a méz hordához.

1. A csapágy kenőrendszer hűtőfolyadékkal történő ellátása révén a szivattyúk nagyon érzékenyek az összetételre és a tisztaságra.. A homok és a skála jelenléte elfogadhatatlan.

By the way: a probléma teljesen megoldott, ha egy durva szűrőt helyez el az eszköz előtt.

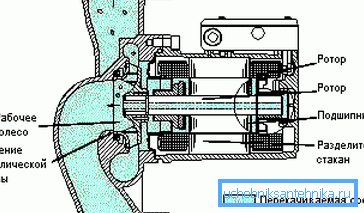

1. Ebbe az osztályba tartozik a fűtési keringtető szivattyú csak vízszintes tengelyre szerelve.

Száraz rotor

A kör alakú szivattyú száraz rotorral történő fűtésére gyakran egy járókerék is van egy közös tengelyen egy motorral; azonban itt a motor forgórésze forog a levegőben.

Ezért az egységek jellemzői:

• A zajszint átlag felett van. A zajt először egy ventilátor külön lapátkerékkel állítják elő, amely hűti az elektromos motort.
• A hővédelem különálló relét biztosít. Az eredmény gyakori túlmelegedés az állórész átfordulási ellenállásának a megsértése során.
• A szivattyú karbantartást igényel (legalábbis a csapágyak és a tömszelencék rosszindulatú kenése).
• Nem szerelhető fel a motorral - egyszerűen azért, mert a motorház nem feszes és a tengely szivárgása rövidzárlatot okozhat benne.
• Ezenfelül az ilyen típusú eszközök általában egysebességűek.

Milyen előnyökkel jár a száraz rotor használata olyan sok kellemetlen tulajdonsággal? Az a tény, hogy a hűtőközeg (vagy bármely más közeg) önkényes mértékű szennyeződéssel járhat: ez nem befolyásolja a csapágyak és a drága elektromos motor élettartamát.

A száraz rotorral ellátott készülékek több külön alkategóriát tartalmaznak.

konzol

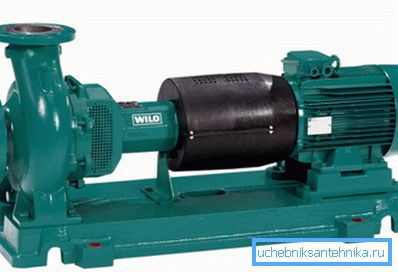

Ez az osztály elsősorban ipari cirkulációs szivattyúkat tartalmaz. Fő jellemzője, hogy a motor és a járókerék közös platformon (konzol) van felszerelve, független cserélhetőséggel; ezáltal a különböző teljesítményű és méretű motorok egy járókerékkel működhetnek - elegendő csak az illesztés megtartása a telepítés során.

Megjegyzés: a járókerék nem ugyanabban a halomban ül, mint a motor forgórésze. Általában karimákkal vannak összekötve.

Ezen eszközök osztályának telepítésekor hasznos lehet néhány finomság ismerete.

• Az erős ipari keringető szivattyúk fűtésre külön alapra vannak szerelve, amelyek nem kapcsolódnak az épület alapjához.
• A kisebb tengelyirányú eltérések kiküszöbölése érdekében a motor és a szivattyú tengelye közötti összekötő karimákat gyakran nem mereven összekapcsolják csavarokkal, hanem a megerősített gumiabroncsok (például szállítószalag) szegmenseivel.

tömb

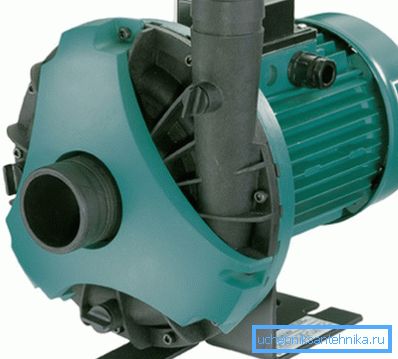

Az előző konstrukciótól eltérően, egy blokk szivattyúban a járókerék egy közös tengellyel áll a motorral. A szivattyú csak egy típusú motorral működik.

Soros

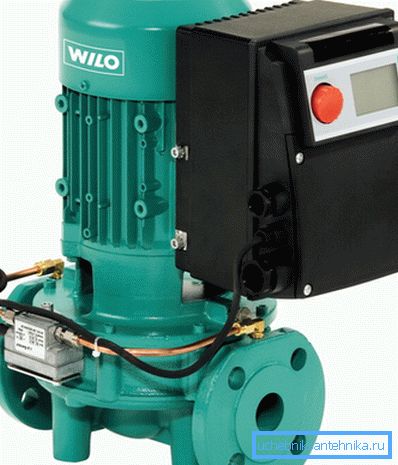

Ez a cirkulációs szivattyú a fűtési rendszerben különbözik egymástól, mivel a bemeneti és kimeneti csatlakozások ugyanazon a tengelyen helyezkednek el, ami lehetővé teszi egy egyenes csőszakaszon történő felszerelését, a legkisebb távolsággal a karimák között (angol be - vonalban).

Paraméterek szerinti kiválasztás

Tehát meg kell csinálnunk a saját kezünket az ismert jellemzőkkel rendelkező fűtési rendszer felépítéséhez (fűtőberendezések száma és típusa, csőátmérő stb.).

Hogyan válasszuk ki az eszköz optimális műszaki jellemzőit?

Tápellátás

A nagy teljesítményű ipari készülékekhez 380 volt; a legtöbb háztartás esetében - 220. A 12 V-os tápegység egyetlen előnye az ügy károsodása esetén megnövelt biztonság; Ennek a biztonságnak az ára az, hogy további átalakítót kell beszerelni, és kisfeszültségű vezetékeket kell telepíteni.

Fejfeszültség

Ha a szivattyúzási keringtetésű ipari fűtési rendszerek komplex hidraulikus számításokat igényelnek a nyomás szükségességének meghatározására, akkor házakkal és lakásokkal mindent egyszerű: a megfelelő hosszú áramkör hidraulikus ellenállása nem haladja meg a 2 métert, ami illeszkedik e jellemző minimális értékéhez.

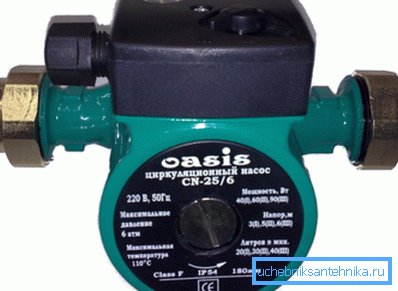

Hol található a szivattyú címkéjén az általa létrehozott nyomás?

A név közelében valahol két számcsoport van kötőjellel elválasztva (pl. 25-40). Ebben a címkézésben:

termelékenység

Kétféle módon választható ki. A legegyszerűbbek a fűtési rendszer teljes térfogatának meghatározására, és háromszorosra szorítása.

Ismét: a szivattyúnak a hűtőközeg teljes térfogatát óránként háromszor kell átvezetnie. Súlyos fagyok lassú áramlásával az áramkör kezdete és vége közötti hőmérsékletkülönbség túl nagy lesz.

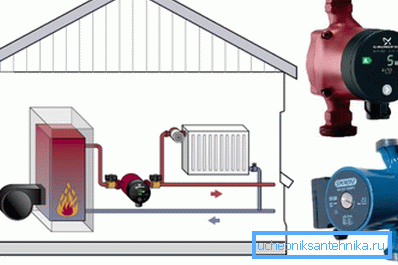

A fűtési rendszer teljes hőteljesítményének becslésének módja valamivel bonyolultabb.

A számítási képlet G = Q / (1.163 * Dt), ahol:

• G - termelékenység köbméterben;
• Q a különálló áramkör hőforrásának vagy hőteljesítményének kilowattos teljesítménye.

• 1.163 a víz hőteljesítménye (állandó);
• Dt az áramlás és a visszatérés közötti hőmérsékletkülönbség (a normál érték 20 fok).

Tehát egy 16 kW-os és 20 fokos delta-hőmérsékletű kazán esetében a 16 / (1,163 * 20) = 0,7 m3 / óra teljesítmény optimális.

felszerelés

Mennyire nehéz a saját kezűkkel felszerelni a keringető szivattyúkat a fűtési rendszerekhez?

Általában kevés finomság van itt.

• A hálózati csatlakozást erősen ajánlott földelt aljzaton keresztül.
• A szivattyú előtt egy durva szűrőt helyeznek a hűtőfolyadék mentén.

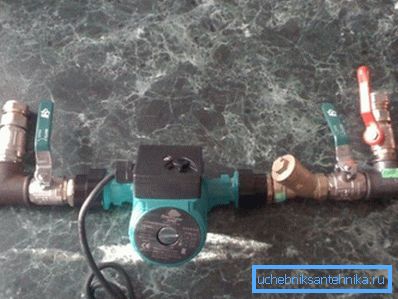

• A szivattyú összeszerelésének mindkét oldalán és a fűtőszelepen lévő szűrőn elhelyezett - szelep vagy kapu szelep.

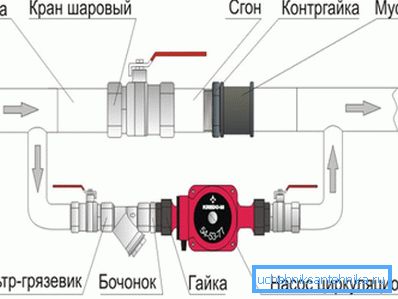

• Ha a szivattyút gravitációs rendszerbe helyezzük, és a jövőben természetes forgalommal kell használni, a megszakítási eltolások között megkerül. Tartozik szükségképpen egy visszacsapó szeleppel (jobb labda).

Hasznos: ha a szivattyú működtetésében nincs fűtési rendszer a keringtetésnél, ez valószínűleg lefoglalt visszacsapó szelepet jelent. A hűtőközeg egy kis körben kezd körbejárni a bypasson keresztül.

következtetés

Figyelembe vesszük (bár kissé felszínes) ismeretségünket az ilyen típusú fűtőberendezésekkel.

Mint mindig, a mellékelt videó további anyagokat kínál az olvasónak. Sok szerencsét!
