Cső kazán: hogyan lehet egyszerű és gazdaságos egységet

A legtöbb esetben a szilárd tüzelőanyag-kazánoknak jelentős hátrányuk van - folyamatosan szénszént, tűzifát, brikettet kell szállítaniuk. Mindazonáltal ez a probléma elkerülhető.

Pirolízis kazánt hozhat létre egy csőből. Hosszú égető készülékekre vonatkozik, és mindenféle szilárd tüzelőanyagon dolgozhat még éghető hulladék mellett is.

Szilárd hajtóanyagú hőfejlesztő tulajdonságai

Először arról, hogyan működik a lámpatest.

A működés elve

1. Hosszú égési eszközök 10/16 órán keresztül szilárd tüzelésű üzemanyagokkal dolgoznak. Ebben az esetben a hőátadó egységek jelentősen nőttek.
2. Az üzemanyag teljesen ég. Emiatt csökken az egység működési költsége, és csökken a hulladék mennyisége.
3. Az ilyen kazánokban van egy tágas tűzhely, korlátozott égési területtel és ellenőrzött külső levegő bevitelével..
4. A tüzelőanyag ömlesztett részeit 10/16 órán belül töltik be.. Az oxigén áramlását a kazánban korlátozva lehet lassan felmelegíteni az üzemanyagot magas hőmérsékleten.
5. Ha kazánt szeretne készíteni egy káddal a saját kezével a csövön keresztül, telepíthet egy hőcserélő tartályt a kéményre, amely felmelegíti a fürdővizet.

Figyelj! Összességében elmondható, hogy naponta egyszer vagy kétszer hosszú töltésű kazánokat lehet feltölteni. A fűtési rendszer folyamatosan működik.

Eszköztervezés

1. A tűzcsöves kazán a legjobb, 300 mm keresztmetszetű csövekből áll. Falvastagságuknak legalább 3 mm-nek kell lennie. A magas hőmérséklet miatt vékonyabb fém gyorsan kiég.
2. A cső hosszának 80/100 cm-nek kell lennie.

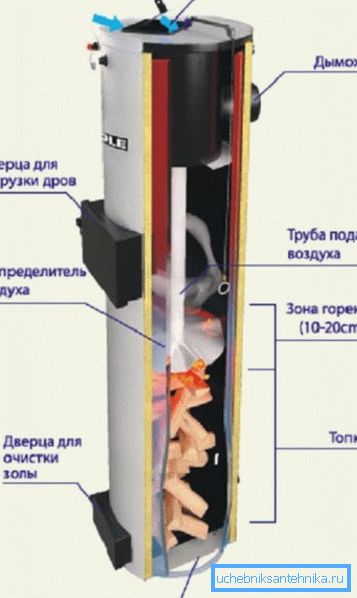

A tervezés szerint a készülék 3 részre oszlik.

1. Helyezzen be az üzemanyagot. Magassága változhat az üzemanyag elégetése közben.
2. Terület az égéshez és a hőtermeléshez. Ott vannak az üzemanyag-gyújtók.
3. Terület a teljes égéshez. Ebben bennezik a hamu, és a füstgázok lemerülnek.

Az égető területet korlátozó berendezés azt jelenti, hogy az egység üzemanyagtöltés nélkül működik, a légelosztónak nevezzük.

1. Ez egy 4/6 mm-es vastagságú fémkör és középen egy lyuk. A teleszkópos cső segítségével az oxigén belép az égés helyére.
2. Az elosztónak átmérője legyen kisebb, mint a készülék keresztmetszete. Tehát akadály nélkül mozog.
3. Az égési terület magasságát maga a járókerék, valamint a pengék szélessége szabályozza. A légelosztó legfeljebb 5 cm magasságú, egyébként a fa nagyon gyorsan ég.

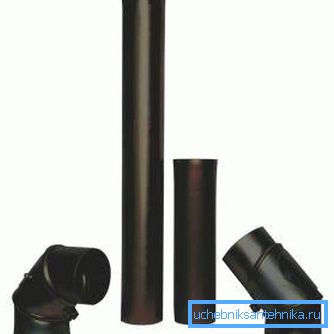

A levegőbevezető cső monolitikus vagy teleszkópos.

1. A keresztmetszete kb. 6 cm, az elosztó nyílásánál - legfeljebb 2 cm, különben az üzemanyagkamrát oxigénnel túltelítették.
2. Az oxigén közvetlenül a csövön keresztül áramlik a környező térből vagy a légfűtő kamrából, az egység tetején. Tehát az égetés stabilabbá és hatékonyabbá válik.
3. Az oxigén áramlása a kamrába szabályozható a készülék tetején elhelyezett füllel.

Az önállóan gyártott szilárd tüzelőanyag kazánnak kéményt kell tartalmaznia a kéményből az égési termékek átirányításához. A kazán oldalán, a fal tetején hegeszthető.

Figyelj! A kandallónak először vízszintesnek kell lennie. Ennek a szegmensnek a hossza 40/50 cm lehet, ami megakadályozza a felesleges vontatás kialakulását.

A kazán alját egy hamutartóval kell ellátni, ajtóval a hamu, a salak és a hamu befogásához.

A hűtőközeg egy épület vízmelegítő rendszerének melegítésére kétféleképpen.

1. Szerelt távtartó tartály, amelyen keresztül a kémény átment. A fűtött égéstermékek hőt termelnek a fűtési rendszer vízéhez.
2. A vízcserélő cső áthalad az egység égésterében. A tartályban a vizet egy tekercsmelegítik, amely a csőhöz csatlakozik.

Az első módszer sokkal könnyebb megvalósítani. Ideális, ha a kazánt egy csőből kádba készítik. A második módszer azonban hatékonyabb, és meglehetősen bonyolult a végrehajtásban. Optimális egy lakóépület számára.

A kazán önálló gyártása

Továbbá, hogyan kell a kazánt a csövön a saját kezével felhelyezni.

Mit kell főzni?

Szüksége lesz a következőkre.

1. Acélcső az egység házához, 30 cm átmérőjű, falvastagsága legalább 3 mm.
2. 4 mm vastag vaslemez.
3. Fém csövek: 6 cm - a csőhöz, 10 cm átmérőjű - a kéményhez.
4. Hegesztő készülék.
5. Angle grinder (azaz bolgár).

Figyelj! A kazánt szigorúan vízszintes és sík talajra kell felszerelni. Gyakran ehhez beton esztrichet kell öntenie.

Munkafolyamat

1. Először a testcsövet a kívánt 80/100 cm-es hosszra vágják, és ha a kazán magassága nagyobb, nehéz lesz az üzemanyagot elhelyezni.
2. Ezután a munkadarab szélei igazodnak.
3. Ezután az alsó hegesztett vasalat csőre van szerelve, ha szükséges - a csatorna sávból készült lábak.

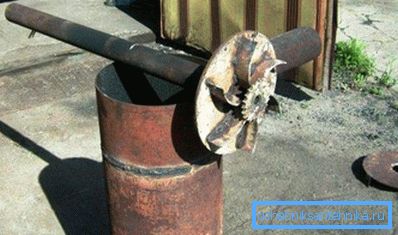

1. Ezután a légelosztó készül. Egy acéllemezből vágnak egy keretet, amelynek keresztmetszete 2 cm-rel kisebb, mint a test belső átmérője. A kör közepén egy lyukat fúrnak, amelynek átmérője legfeljebb 2 cm.
2. A lapátlapát acéllemezből készült lapátlapot hegesztették a levegőelosztó aljához. Ezeknek legfeljebb 5 cm szélesnek kell lenniük.
3. A csővezetéket a szabályozó tetejére kell hegeszteni, úgy, hogy az elosztó furata a szelvény közepén legyen.

1. Az utasítás figyelmeztet arra, hogy a csővezeték magasságának legalább a testegység magasságának 100% -át kell elérnie. A csővezeték tetejét olyan csappantyúval kell felszerelni, amely szabályozza a levegő áramlását.
2. A készülék alján egy ajtót kell készíteni a hamutartóra. Ehhez az őrlőhöz vágott egy téglalapot acéllemezből. Aztán íves. Ezután fogantyú és pántok vannak hegesztve.

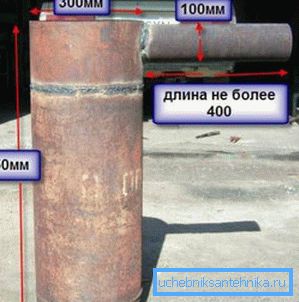

3. A készülék tetején hegesztett kémény van. Először is, a csőnek vízszintesen kell haladnia, majd át kell vezetnie a fűtési rendszer hőcserélőjén, amely tartály formájában van.
4. Most még van a kazán fedele. A lyuknak a légelosztó csöve alatt kell lennie. A fedelet úgy kell kialakítani, hogy az jól illeszkedjen az egység tûzhelyéhez. Ellenkező esetben a készülék dohányzik. (Lásd még a rozsdamentes acél kéménycső leírását is: jellemzők.)

következtetés

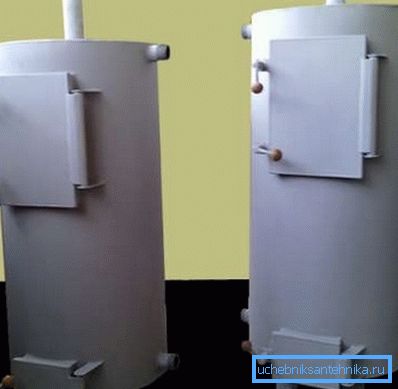

Ha a kazán le van írva és megfelelően működik, gazdaságos és biztonságos lesz. Az ilyen eszköz bármilyen szilárd tüzelőanyaggal, akár gyúlékony háztartási hulladékkal is dolgozhat.
