Csővezeték telepítés: hogyan tervezzük és építsük

A csővezetékek a legtöbb segédeszköz fő elemei. Mindig a megtervezéshez, összeszereléshez és üzemeltetéshez megnövekedett követelményeknek van kitéve. A folyamatcsövek telepítése különösen bonyolult és felelős, mivel veszélyes mérgező, robbanásveszélyes vagy éghető anyagok szállíthatók rajta.

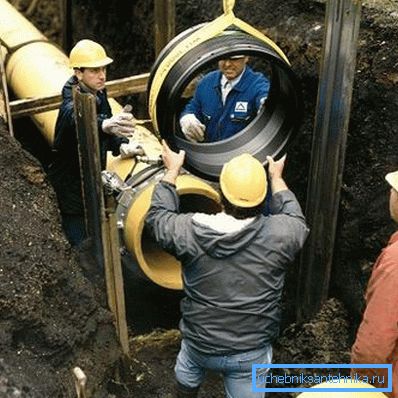

A csővezeték megfelelő tervezést és megfelelő telepítést igényel.

Rendszertervezés

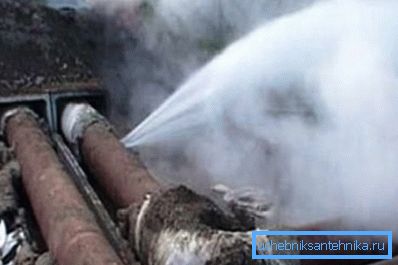

A hidraulikus ellenállás helytelen kiszámítása vészhelyzethez vezethet.
  1. Hálózati tervezés - a csövek, szerelvények és szerelvények típusának kiválasztása, a hidraulikus számítás végrehajtása, a telepítési mód kiválasztása és a rendszer optimális működési feltételei.
  2. A csöveket a csővezeték szolgáltatási feltételei alapján választják ki.: hőmérséklet, nyomás, kívánt élet, a munkakörnyezet agresszivitása.

Figyelj! Különösen fontos a csővezetékek hidraulikus számítása. Meghatározza a nyomásveszteséget a csővezetékeknél fellépő ellenállások leküzdésére az ízületeknél, a hálózati szakaszok fordulatait és átmeneteit.

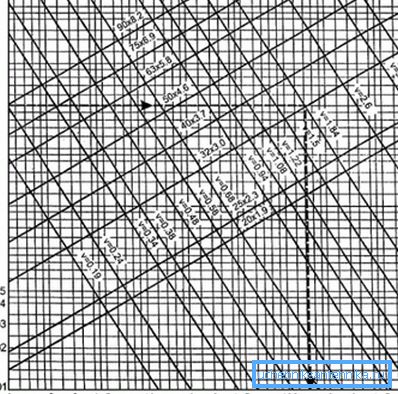

Nomogram hidraulikus számítás a hideg cső PP-R csövek.
  1. Általában a csővezeték tervezése műszaki dokumentumok létrehozása.: Megvalósíthatósági tanulmány (megvalósíthatósági tanulmány), becslések, számítások, elrendezések, rajzok, magyarázatok, stb.
  2. A mérnöki hálózatok tervezési módszerei szigorúan szabályozzák az egyes szakaszok tartalmát és sorrendjét az egységesített tervdokumentációs rendszerrel összhangban.

Nem fémes hálózatok felszerelése

A fényképgyártásban műanyag háló a tálcán.

A nemfémes rendszerek összeszerelésének néhány jellemzője van a felhasznált anyagok jellemzőiről.

  1. A polietilén, a polipropilén, a PVC és a fluoroplasztikus hálózatok kész csomópontokból és elemekből állnak.
  2. A PE és vinil csövek beszerelésekor biztosítani kell a vasalás megbízható rögzítését az alaphoz, figyelembe véve a rögzítők közötti lépést és a forró típusú kommunikáció hiányosságait.
  3. Annak érdekében, hogy a + 40 ° -nál nagyobb hőmérsékletű anyagok ne sérüljenek meg és ne essenek el, azokat vízszintesen kell a hálózat teljes hosszában rögzíteni. Ezt fémcsapdák és tálcák segítségével végzik.
  4. A +40 foknál kisebb munkakörnyezetű acél- vagy műanyag vállfákhoz és rögzítőelemekhez alkalmazható rendszerekhez szorosan illeszkedő csövek használhatók.

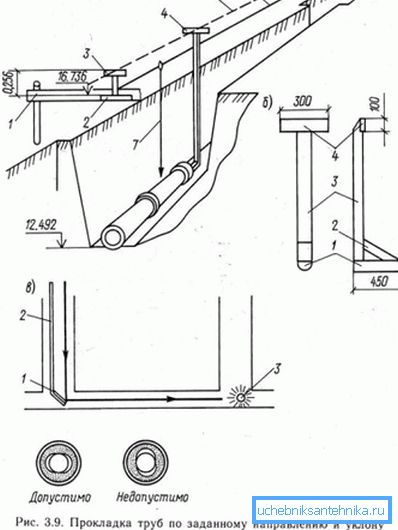

Polimer csövek szerelésének ellenőrzése.
  1. A csövek vízszintes elhelyezése során a rögzítőelemeket a következő lépésekben szerelik fel: legfeljebb 150 cm, olyan hálózathoz képest, amelynek feltételes átmenője legfeljebb 50 mm és legfeljebb 300 cm az analógoknál 50 mm-nél nagyobb.
  2. A 200 cm-nél hosszabb elemek függőleges összeszerelésére, annak érdekében, hogy ne szorítsák őket súlyuk és közepes súlyuk alatt, a rögzítőelemeket közvetlenül a formázott aljzat alá szerelik fel.
  3. Az utasítás megjegyzi, hogy ha a hálózat áthalad a mennyezeteken, falakon, alapokon és más szerkezeteken, a lekerekített végű acélpatronokat kell elhelyezni ezeken a szakaszokon.

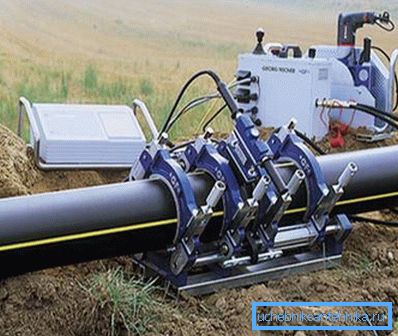

Polimer elemek hegesztése.
  1. A hüvely és a cső közötti helyet puha tömítéssel kell eltömíteni.
  2. A polimer és a forró csővezetékek közötti rés nem lehet kevesebb, mint 10 cm.
  3. Ha a hálózat működés közben megsérülhet, védeni kell egy fa vagy fém (szilárd vagy háló) kerítéssel.
  4. Ha a rendszer egy + 60 / + 90 fokos hőmérsékletű közeget szállít, azt fémcsövek házába kell helyezni.
  5. A műanyag csővezetékek föld alatti elhelyezése tálcákon, csatornákon és árkokon történik.

A technológiai kommunikáció elrendezése

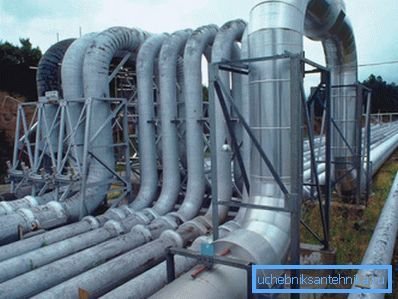

A műszaki rendszerek konfigurációja néha nagyon bonyolult.

A technológiai hálózatok a következőkre oszthatók:

  • magas, közepes és alacsony vákuum alatt dolgozik;
  • nem nyomás analógok;
  • alacsony nyomáson (legfeljebb 10 MPa);
  • nyomásmérő rendszerek - 10 MPa feletti nyomás alatt.

A működési hőmérséklet alapján különböztesse meg a csővezetékeket:

  • hideg, az anyagok negatív hőmérsékleteivel dolgozik;
  • normál analógok - a szállított közeg hőmérséklete 0/100 °;
  • forró hálók - 100-300 ° -ra hevített anyagok;
  • túlhevített - a közeg több mint 300 °.

A technológiai csővezetékek tervezését és felszerelését a 9/62-es SNiP W-D szerint kell elvégezni. A dokumentum meghatározza a technológiai hálózatok összeszerelését és elfogadását 30 mm Hg nyomáson (abszolút nyomáson). Art. 700 kgf / cm2-ig.

Fontos betartani a SNiP № 3.05.05 / 84 "Technológiai berendezések és csővezetékek" rendelkezéseit.

A munka előfeltételei

Az anyagrendszerek szolgálhatnak:

  • ötvözött és szénacél;
  • nemvas ötvözetek és fémek;
  • öntöttvas;
  • különböző típusú műanyagok;
  • speciális üveg.

Figyelj! A technikai csővezetékek többsége különböző nagyságú, réges épületekben, rámpákon, nyitott tereken, alagutakban és tálcákon helyezkedik el. Ezért az intrashop hálózatoknak számos használt mérete, eleme, rögzítője, megállító és szabályozó szelepe van.

Az alábbiakban bemutatjuk az ilyen hálózatokhoz szükséges szerelvények és további elemek számát.

cikk     % a csövek tömegéhez képest Darabonkénti darabszám 100 méteres csövekenként
peremek 5.47 25
Csap 3,72 23
póló 1,84 8
átmenetek 0.34 0.6
dugók 0.15 0.3
Felfüggesztés és támogatás 2.41 12
alkatrészek 27                10

Annak érdekében, hogy az intrashop rendszert saját kezűleg szerelje fel, a különböző szerelvények, rögzítők és szerelvények csövek tömegének legfeljebb 42% -át kell felvennie. A műszaki hálózatok összetett kialakítása azt eredményezi, hogy nagyszámú hálózati elemet kell csatlakoztatni: 60/80 hegesztési varrat 100 méterenként.

Ha csőcsiszoló műhelyben gyártott késztermékeket, elemeket és szerelvényeket szerel fel összeszerelés közben, ez nagymértékben leegyszerűsíti a munkát és csökkenti a hegesztési műveletek számát 5/6 alkalommal. Csökkentett és a hálózat felépítésének költsége.

Előkészítő munka

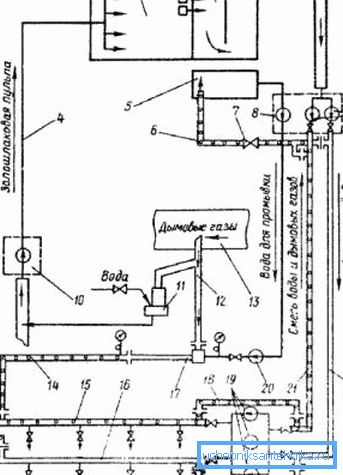

Működő rajz műszaki hálózat.

A csővezeték összeszerelését megelőzően előkészítésre kerül sor.

  1. Mester, főorvos, dandártábornok tanulmányozta a CPD-t és a projektet.
  2. Elfogadott alkatrészek, alkatrészek és elemek a rendszerben. A projektnek való megfelelést és műszaki feltételeit gondosan ellenőrizni kell.
  3. Meghatározza az épületek, struktúrák, az összeszerelési struktúrák készenléti szintjét, a kapcsolódó cselekmények jönnek létre. Különösen megvizsgálják a tervezési címkék megfigyelését a hálózat csatolásához.
  4. A munkaeszközöket és a munkaeszközöket elfogadják, a nyilatkozat helyességét és a munkadarabok betartását ellenőrzik.
  5. Az előszerelés, a színpad és egyéb, a magassági munkákhoz szükséges eszközöket előkészítik és rendezik. Hegesztett oszlopok, szerszámok, csörlők, munkahelyi világítás tápellátása.
  6. A személyzet kiadja a munkaszerződést, és a biztonsági és munkaügyi előírásoknak megfelelően létrehozzák a létesítményeket.

Összeszerelési technológia

A rendszerekhez használt támaszok.

Az acélcsövek csővezeték beszerelése technikai anyagokhoz ilyen lépcsőkből áll.

  1. A hálózati útvonal elrendezése.
  2. A felfüggesztések és támaszok felszerelése.
  3. Blokkok, szakaszok és csomópontok előszerelése.
  4. Fektetés, szerelés, hegesztési csövek.
  5. Szelepek, kompenzátorok, automatizálás és vezérlők szerelése.
  6. Vizsgálja meg a rendszert.
  7. Hagyja az ügyfelét.

Meleg és hideg acélcsövek vízhez való szerelése

Az ilyen rendszerek elrendezése a projektdokumentáció, a csőfektetés folyamatábrái és a rendelkezések szerint történik:

  • SNiP №305.03 / 85 "Termikus kommunikáció";
  • 2.04.07 "Szabályok a melegvíz és gőzvezetékek elrendezésére és biztonságos üzemeltetésére";
  • SNiP III "csővezetékek csomópontja"
  • A termikus rendszerek szervezeti felépítését és tervezését a 3.01.01 / 85 SNiP alapján végezzük.

A munka szakaszai

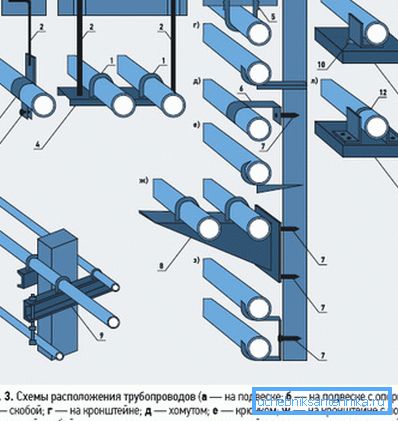

Az acélpályák rögzítésének módszerei.

A szakaszok sorrendje attól függ, hogy a rendszer hogyan lett lefektetve.

A tipikus lépések a következők.

  1. Az útvonal lebomlása (terv szerint), a geológiai alap és a bekötési rajz alapján. A megjelölés ellenőrzése a felvételi iroda által.
  2. A csatornák elkészítése és ásása mélységben és szélességben (beleértve a homokpárnát). Szükség esetén a falak erősítése, a földrajzi mélység megbékítése. Egy vonatkozó aktus kidolgozása.
  3. Csövek, szerelvények és egyéb alkatrészek elhelyezése.
  4. Ellenőrizze a kábel integritását a vezérlőrendszerek számára.
  5. Támogatások felszerelése.
  6. Csővezeték szerelése és ízületek hegesztése.
  7. Hegesztés hidraulikus vagy radiográfiai vizsgálata. Vizsgálati cselekmények előkészítése.
  8. Az ellenőrző kábelek összekötése az ízületeken.
  9. A csövek víz- és hőszigetelése.
  10. A rejtett mű cselekedete.
  11. A rendszert egy homokréteggel csiszolva, az árok kitöltésével (az indító kompenzátorok telepítési helyszínein kívül), a talaj megtámasztásával.
  12. Az objektum átadása az ügyfélnek.

Telepítés előkészítése

  1. A beszerelés előtt gondosan meg kell vizsgálni a már szigetelt csöveket, alkatrészeket és csatlakozóelemeket a forgácsok, repedések, üregek, lyukak és egyéb mechanikai sérülések észlelésére.
  2. Ha ezeket a hibákat észlelik, azokat hegesztéssel, vagy hőre zsugorítható szalag típusú gyűrűfoltokkal kell lezárni.
  3. A csöveket és a szerelvényeket és a rendszerelemeket az árok alján vagy oldalán teherautó daru vagy targonca segítségével kell elhelyezni úgy, hogy az APC rendszer kábelét vízszintesen helyezzék el.

Figyelj! A hőszigetelt termékeket az árokba kell csökkenteni anélkül, hogy simogatás nélkül simulnának, anélkül, hogy ütközné őket az árok aljához és falaihoz. Az elemek telepítése előtt ellenőrizni kell az UEC eszköz jelzővezetékeinek sértetlenségét, és mérni kell az acélcső és ezek közötti ellenállást is.

  1. A homokozóra szerelt csövek nem támaszkodhatnak a téglákra, kövekre és egyéb kemény tárgyakra. El kell távolítani őket, és az így kialakult lyukakat homokkal simítani.

A vízellátó hálózat összeszerelése

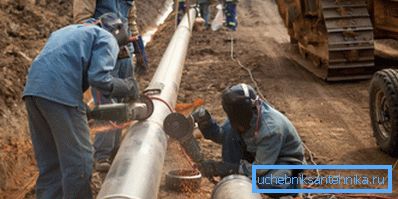

Az acélcső összeállítása.
  1. Az acélcsövek felszerelését általában a gödör alján végzik. Azonban megengedett az egyenes elemek hegesztése az árok éleinek szakaszában.
  2. A poliuretán habot termikus és vízszigetelő rendszerek polietilén burkolatban történő elrendezését legalább -15 ° környezeti hőmérsékleten kell elvégezni.
  3. Az acélcsöveket szükség esetén gázégők segítségével vágják le. Ezt megelőzően a hőszigetelést kézi vagy gépesített szerszámmal kell eltávolítani egy 40 cm széles termékterülettel (mindkét oldalon 20 cm). Az elzáródás végső helyszíneit nedves ruhával borítják vagy merev anyagokkal árnyékolják.
  4. Szükséges a rendszer varratainak hegesztése és a csőkötések minőségének ellenőrzése, a 3.05.03 / 85 SNiP által meghatározott normák alapján.
  5. Ha minden hegesztési munkát elvégez, a poliuretán habot és a vízszigetelő réteget megbízhatóan védeni kell, emellett - a szigetelés nélküli kábelek végeit védeni kell a szikrafutástól.

Az alábbi táblázat a csővezeték tartóinak távolságát mutatja, a rendszer vízhőmérséklettől függően.

A cső névleges külső átmérője, milliméterben Távolság, milliméterben, bizonyos környezeti hőmérsékleten
+20 ° +30 ° +40 ° +50 ° +60 ° +70 ° +80 °
16 500 500 500 500 500 500 500
20 600 600 600 600 550 500 500
25 750 750 700 700 650 600 550
32 900 900 800 800 750 700 650
40 1050 1000 900 900 850 800 750
50 1200 1200 1100 1100 1000 950 900
63 1400 1400 1300 1300 1150 1150 1000
75 1500 1500 1400 1400 1250 1150 1100
90 1600 1600 1500 1500 1400 1250 1200

következtetés

A csővezeték telepítése a műveletek döntő fontosságú csoportja. A bizonyos anyagokat szállító rendszer megbízhatósága és hatékonysága a megfelelő végrehajtástól függ.

További információért tekintse meg a cikk videót.
