Daruk a fűtőtestek fűtéséhez: hogyan kell kiválasztani a

A fűtési rendszer megfelelő működéséhez pontosan meg kell szabályozni a hűtőfolyadék mennyiségét, amely belép az akkumulátorba és eltávolítja a felgyülemlett levegőt. Ráadásul - baleset vagy tervezett csere esetén - a fűtőpanelhez való hozzáférést teljesen meg kell akadályozni. A fentebb felsorolt ​​esetekben a fűtőtest csapja segít, melynek segítségével a saját kezeivel az éghajlati hálózat különböző részeit kikapcsolhatja anélkül, hogy az utóbbi működtetését és az akkumulátorok lemerülését megakadályozná.

Vízcsapok

A berendezés célja

A radiátorokra szerelt daruk nemcsak a vízhez való hozzáférést akadályozzák meg a berendezésen.

Számos más, ugyanolyan fontos feladatot látnak el:

• szabályozza a radiátor hőmérsékletét azáltal, hogy korlátozza az akkumulátoron át pumpált forró vizet;
• távolítsa el a légdugókat a fűtőrendszerből, amelyek jelentősen csökkentik munkájának hatékonyságát;
• A hűtőfolyadékot nemcsak a radiátorokon töltik ki, hanem a csővezetékekben is;

• a baleset, tervezett vagy vészhelyzeti javítások esetén a fűtési hálózat leállítására használható.

A fenti feladatok alapján meg kell különböztetni a következő típusú daru- kat:

1. A fõvezeték, a fûtõhálózat vagy egy külön készülék leválasztása. Segítségükkel baleset vagy javítás esetén kikapcsolhatja a vizet.

1. A víz áramlásának beállításához. Ebben az esetben az "on" és a "off" módokon kívül másoknak kell lenniük. A hőmérséklet beállítása a házban attól függ, hogy a szelep milyen mértékben tudja beállítani a mellékelt hűtőfolyadék mennyiségét.

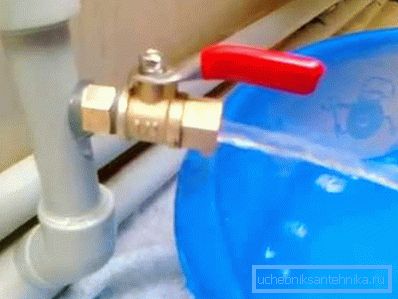

2. Gáz vagy víz kisütésére. Az első esetben a szelepek segítenek megszabadulni a légzárásoktól, a második - a folyadék csövekből és radiátorokból történő eltávolításához, majd ellenőrizni és kicserélni őket.

Telepítési telephelyek

A név ellenére egy szelep a fűtőtesthez nem csak a meghatározott berendezésre, hanem más helyre is szerelhető (a funkcionális céltól függően):

• a központi fűtés fő bejáratánál a ház alagsorához - a fűtési szezon elején és végén nyitnak és záródnak;

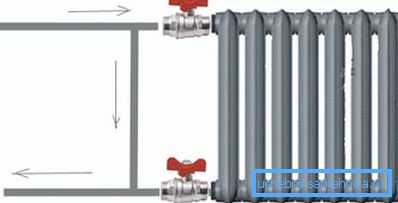

• (a hűtőfolyadék közvetlen áramlását biztosító akkumulátor belépő és kilépő csöve) - itt a szabályozó szelepek szükségesek az áramló folyadék mennyiségének csökkentéséhez vagy növeléséhez, és a kényszerhálózat természetes keringtetéshez történő kapcsolásához;
• a felszállókon - gyakran az ilyen daruk fel vannak szerelve a sokemeletes épületek lakásán, és lehetővé teszik a helyi klíma hálózat javítását a teljes rendszer leállítása nélkül;
• az akkumulátorfúvókákon - fő célja a levegő hőmérsékletének beállítása, mivel az automatikus termosztatikus szelepek megfelelőek;

• olyan helyeken, ahol légelzáródás alakulhat ki - itt vannak olyan Mayevsky csapok, amelyek a levegő felszabadulását szolgálják, amikor a rendszer hűtőfolyadékkal vagy működés közben fel van töltve.

Figyelj! Az automatikus állítható szelepek használata emberi beavatkozás nélkül lehetővé teszi az akkumulátorba belépő víz mennyiségének eltávolítását és a felgyülemlett levegő eltávolítását a rendszerből. Az ilyen megoldások hátránya csak egy - a magas ár.

Használt anyagok

A fűtési rendszerekben elhelyezett elzáró és szabályozó szelepek jellemzője, hogy folyamatosan érintkezik a hűtőfolyadékkal, amelynek kémiai és fizikai összetétele gyakran sok kívánnivalót hagy maga után.

Ezért a bennük használt anyagnak ellenállónak kell lennie a korrózióval szemben, és ellen kell állnia a keringő folyadékban található csiszolószemcsék mechanikai hatásának.

A leggyakrabban használt daruk a következő anyagokból készülnek:

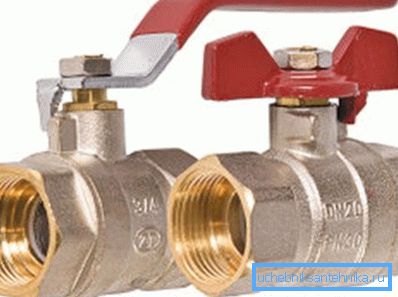

• sárgaréz - speciális szerelvényekkel ellátott csővezetékekhez rögzítve;

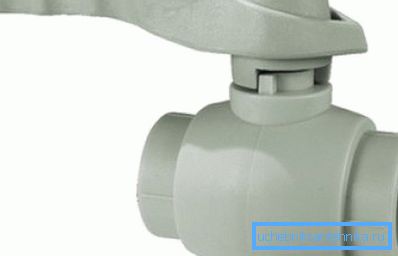

• polipropilén - a polimer csöveken forrasztással szerelik fel.

Tipp Egyes hardverraktárakban silumin daruk találhatók. Úgy néz ki, mint a réz, de sokkal kevesebbet költenek. Minőségük, szilárdságuk és tartósságuk alacsony, ezért ne használjon ilyen szelepeket műszaki hálózatok tervezéséhez.

Daru típusok

Az összes meglévő daru két csoportra tagolódik:

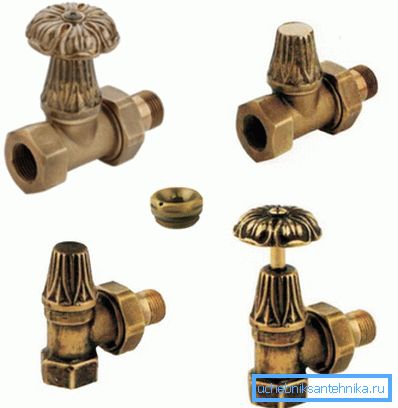

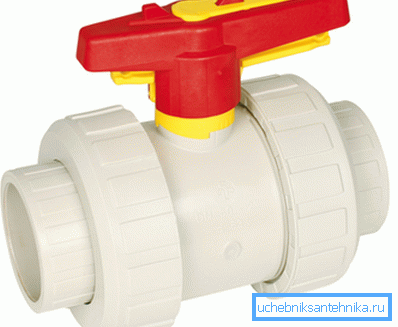

1. Zár. Vannak egyenesek és szögletesek. Fűtőtestekre van szerelve, és a hozzáférést blokkolják, és szabályozzák az elemekbe belépő forró víz mennyiségét. Használatuk lehetővé teszi, hogy megvédje a fűtőpanelt a hidraulikus és pneumatikus ütközéstől, amely a rendszer hűtőfolyadékkal történő feltöltése során jelentkezik. Ezenkívül lehetőséget biztosítanak arra, hogy egy adott akkumulátort kikapcsoljanak, javítsák, tisztítsák vagy kicseréljék. Könnyen szerelhetők fel az elemekre a csövek használatával, teljesen szűk csatlakozással. Jól ellenáll az erős folyadéknyomásnak és vonzó megjelenésű.

A hátrány az, hogy a helyiségben a finom hőmérséklet-szabályozás nem lehetséges. Gyakran használják autonóm fűtési rendszerekben, ahol a módváltás a kazán vezérlőpanelén keresztül történik.

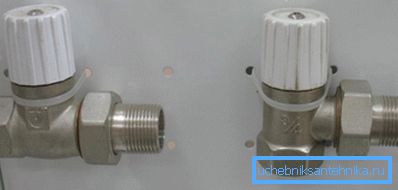

1. Termosztatikusan szabályozott. A daru belsejében egy speciális flexibilis konténer folyadékkal vagy gázzal van feltöltve. Fűtött vagy hűtött, vagyis növeli vagy csökkenti, szabályozza a víz hozzáférését az akkumulátorhoz és így a hőmérséklethez. Két típusú termosztatikus daru létezik:

• kézi vezérléssel - ebben az esetben a forgatógomb elforgatásával és a hőmérséklet beállításával történik, a daru testére felvitt számokra összpontosítva;
• automata - ebben az esetben a helyiség hőmérsékletét a külső körülmények függvényében mikrochip vezérli (a speciális érzékelők által szolgáltatott adatokat használják).

A legújabb típusú daruk előnyei nyilvánvalóak:

• az akkumulátor hőmérsékletének megváltoztatása az időjárási körülményektől függően;
• a hőhordozó megtakarítása az éghajlati berendezések működésének finomabb beállítása miatt;
• a hűtőfolyadék befagyasztása elleni védelem a külső hőmérséklet hirtelen csökkenésével.

A reteszelő mechanizmusok osztályozása

A fűtési csapok egy további jellemző szerint vannak besorolva - a reteszelő szerkezet kialakítása.

Ezek:

• golyó (karima) - csak be- és kikapcsolt állapotban van, nincs közbenső opció;

• kúpos - hagyja lezárni a lyukat a vízáramhoz, nyissa ki, és tegye be a szelepet közbenső helyzetbe;
• automatikus - az áramló folyadék térfogatának szabályozása speciális elektronika segítségével szabályozható.

A karimás csapokat leggyakrabban csővezetéken telepítik. Ez azért van így, mert kialakításuk ellenáll a magas folyadéknyomásnak. Régóta megbízhatóan szolgálhatnak.

Ami a radiátorokat illeti, kúpos termékeket használnak összekötéssel. A menet jelenléte lehetővé teszi, hogy az ellenőrző szelepeket szorosan rögzítse az akkumulátor beömlő és kimenő nyílására, és a kúpos zárómechanizmus lehetővé teszi a bejövő víz pontosabb beállítását.

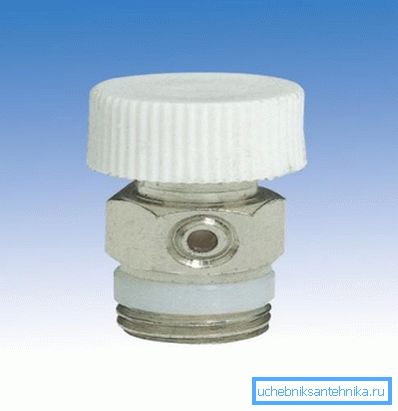

Mayevszkij daru

A vízcsapokon kívül a levegőelemeket radiátorokra szerelik fel. Mayevszkij daruknak hívják. A rendszer működtetése közben elkerülhetetlenül a csövekben és radiátorokban keletkező levegő eltávolítására szolgálnak.A fűtőrendszerek telepítési utasításai biztosítják az ilyen készülékek felhelyezését az egyes fűtőpanelek felső részében.

A működés elve

A Mayevsky daru fő eleme tűszelepként szolgál. Ezt a mechanizmust speciális billentyűvel vagy hagyományos csavarhúzóval lehet aktiválni.

A légszelepet a radiátor szívószeleppel ellentétes oldalon kell elhelyezni. Ahogy a hőhordozó betöltődik, az akkumulátorban lévő levegő felemelkedik, és felgyülemlik a készülék felső szélén. Olyan daru van felszerelve, amelyen keresztül a kialakult légzáródás szabadul fel.

A Mayevsky szeleppel való munkavégzés egyszerű: csavarja le a csavart, amíg megjelenik egy sziszegő hang, amely a kimenő levegőt kibocsátja. Amint a víz kilép a nyílásból, a szelep zárható.

A daru lehet polimer test vagy sárgaréz. Mindkét lehetőség nagyon megbízható. Csak azt kell biztosítani, hogy a levegőszelep kimenete ne legyen eltömődve olyan szilárd részecskékkel, amelyek néha megtalálhatók a hűtőközegben. Tiszta egy tiszta tűvel.

Tipp Ha otthoni fűtési rendszerrel kényszerített keringetésre van szüksége, akkor kapcsolja ki a szivattyúberendezést, mielőtt a Mayevsky daru segítségével eltávolítja a légzsilipet. Ellenkező esetben a meleg víz túl gyorsan áramlik, és a levegőnek nincs ideje felhalmozni a radiátor felső részén.

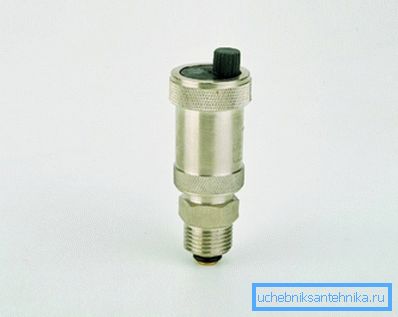

Automatikus légszelepek

Minden egészségügyi berendezés gyártója arra törekszik, hogy olyan berendezést gyártson, amely emberi beavatkozás nélkül szabályozza a mérnöki hálózatok bizonyos paramétereit. Ez vonatkozik az olyan szelepekre is, amelyek eltávolítják az akkumulátorok és a fűtőcsövek dugóit.

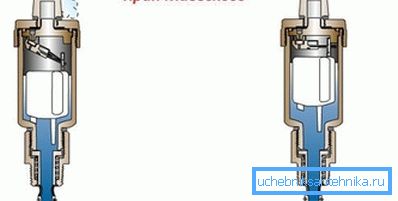

Automatikus daru Mayevsky gyakorlatilag nem különbözik elődjétől. A működésének elve sem változott. Azonban egy speciális mechanizmus önállóan nyitja meg a szelepet, ha az akkumulátorban lévő levegő nyomása meghaladja a beállított értéket.

Így a beépített automatikus légszelep felengedi Önt annak szükségességére, hogy rendszeresen ellenőrizze a fűtési rendszert, hogy észlelje a légelzáródásokat és kézzel szüntesse meg őket.

A Mayevsky automata daruk telepítésének jellemzői

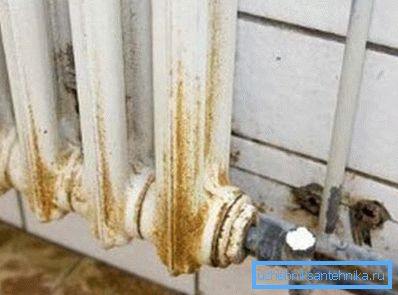

Ez az eszköz szinte minden meglévő radiátorra szerelhető. Azonban a széles körű öntöttvas elemek tulajdonosait csalódni kell. Mayevszkij daruja nem segít abban, hogy megbirkózzon az éghajlati hálózat levegőjével.

Ezt a következő körülmények befolyásolják:

1. Az öntöttvas radiátor belső felülete fokozatosan rozsdásodik működés közben, amelynek részecskéi leereszkednek, bejutnak a hűtőközegbe, és eltömíthetik az automatikus légszelep áthidalónyílását.
2. A központi vízellátó rendszer, amelyből az öntöttvas elemek vannak, nem rendelkezik olyan szűrőkkel, amelyek szilárd részecskéket szívnak fel a hőátadó folyadékban. Ezenkívül gyakran több agresszív vegyi anyagot is adnak a vízhez, ami szintén hátrányosan befolyásolja a levegőszelep működését.
3. A városi fűtési rendszerhez csatlakozó radiátorok közül gyakran a nyári időszakban vízleeresztik. Ezért a rendszer feltöltése után túl nagy dugók keletkezhetnek, amelyek nem fognak 2 mm lyukon keresztül kijutni. Hatékonyabb módszereket kell használnunk.

Figyelj! Az automatikus Mayevsky daruk minden előnyét csak az önálló vezérlőrendszerek tervezésénél mutatják be, ahol lehetőség nyílik a hűtőközeg minőségének, hőmérsékletének, nyomásának és más hasonlóan fontos működési paramétereinek szabályozására.

következtetés

A fűtési rendszer víz- és levegőforgalmának megszüntetésére szolgáló elzáró és szabályozó szelepek nagyon fontos szerepet játszanak. De emellett számos más berendezést is használnak a fűtési hálózatok tervezésében. Az alábbi videóból többet is megtudhat a témánk vizuális funkcióiról.
