Diy fűtési rendszer: tippek kezdőknek

A cikk témája egy do-it-yourself fűtési rendszer. Meg kell ismerkednünk a fő elemeivel, hogy meghatározzuk a berendezések és anyagok kiválasztását, a fűtőkészülékek huzalozási és bekötési rajzával.

Szóval induljunk el.

Hőforrás

Hogyan lehet melegíteni egy olyan helyiséget, amely a legközelebbi fűtőtesttől jelentős távolságra található? Nyilvánvaló, hogy ehhez független hőforrás - vízforraló szükséges.

A kazán típusának kiválasztásánál érdemes kétféle tulajdonságra figyelni:

• Gazdaság. Minél alacsonyabb a kilowatt hőenergia ára, annál alacsonyabbak a működési költségek.
• A munka autonómiája. Ideális esetben a fűtőberendezéseknek nem kell önmagára figyelniük.

Végezzük el a megfelelő minősítéseket, majd hasonlítsuk össze a különböző típusú kazánok helyzetét.

gazdaság

Úgy tűnik, hogy a táblázatban nincsenek megjegyzések. A fő gáz a szélsőségesen alacsony fűtési költséggel jár.

autonómia

De ezen a paraméteren a becslések nagyon eltérnek az előző minősítéstől.

1. A vitathatatlan vezető a villamosenergia. Az elektromos kazán nem igényel karbantartást egyetlen formában, sem az égéstermékek eltávolításánál. A tulajdonos számára elegendő a hűtőközeg hőmérsékletének beállítása, vagy külső termosztát jelenlétében a helyiség levegőjének hőmérséklete.

1. A második helyen az egyszerű használat - a gáz. A fűtési rendszerek gázkazánnal való elrendezése lehetővé teszi számukra, hogy függetlenül és határozatlan ideig működjenek, a beállított hőmérséklet fenntartása mellett. A tulajdonosnak csak az utcára vezető légvezeték telepítéséhez kell járulnia.

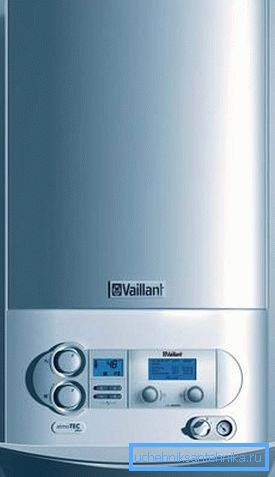

A tisztázásra: az elektronikus gyújtású kazánokról van szó. A piezo égetés a kazánt nem károsítja, de manuálisan meg kell gyújtani (különösen egy eloltott gyújtóval).

1. A dízel üzemanyag használata lehetővé teszi a rendszer hosszú távú önműködő működtetését is.; Azonban egy masszív tank dízel üzemanyaggal és égő zajjal, amely kis mértékben eltér a légi jármű zajától a felszállás alatt, ezzel a hőforrással kevésbé kényelmes.
2. A bunkerrel ellátott pellet kazánok és az automatikus üzemanyag-ellátás valamivel alacsonyabb automatizálási szintet biztosítanak: a bunkert rendszeresen be kell tölteni, és a bunker nem fogja megmenteni a hamutartály tisztítását.
3. Végül a szilárd tüzelőanyaggal működő kazánok a legnagyobb figyelmet igénylik.. A szént és a tűzifát néhány óránként be kell tölteni. A gázgenerátorok, a felső égésű kazánok és a hőelemek használata jobbra, de nem gyökeresen megváltoztatja a képet.

A következtetések meglehetősen nyilvánvalóak - ha lehetősége van arra, hogy a főgázt használják, a fűtés végrehajtásának egyéb lehetőségei nem kereshetők.

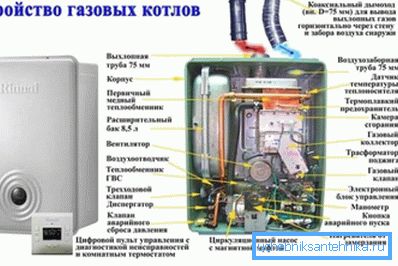

A gázkazán kiválasztásánál még több tulajdonságra kell figyelni.

• Ha a villamosenergia-ellátásban bekövetkező megszakítások nem szisztematikusak, választásunk kényszerműködésű és elektronikus gyújtású termék.
• A kondenzációs kazánok gazdaságosabbak, mint a konvekciós kazánok 9-11% -kal. Nemcsak a gázégés hőjét hasznosítják, hanem az égéstermékek kondenzációjakor felszabaduló energiát is.

Hőteljesítmény

Hogyan építsünk olyan fűtési rendszert, amely biztosítja a házat a szükséges hőmennyiséggel? Nyilvánvaló, hogy meg kell kezdeni a számításokat. Meg kell becsülni a kazán hőteljesítményét és a fűtőkészülékek teljes teljesítményét.

A számítási képlet a következő: Q = V * Dt * k / 860.

Ben:

• Q - hőteljesítmény (KW).
• V a kötet nagysága (beleértve a falakat) köbméterben.
• Dt - a ház és az utca közötti hőmérséklet különbség a téli leghidegebb öt napokban. A város átlagos minimumára vonatkozó adatok megtalálhatók a jól ismert online enciklopédiában; a belső hőmérséklet az egészségügyi szabványoknak megfelelően történik (18 - 22ê).
• k - a felmelegedési együttható. A következő táblázat alapján interpolálódik:

Például egy 8x8x6 méteres belső hőmérséklet + 20 ° C belső hőmérséklet és egy átlagos mini- mális január -24 ° C-os, jó minőségű szigeteléssel (k = 0,8) készült 8 x 8 x 6 méteres otthonra van szükség (8 * 8 * 6) * (20 - 24) * 0,8 / 860 = 16 (kerekített) kilowatt hő.

A hatalom elosztására a helyiségben elegendő számítani a részesedésüket az egész ház hangerején.

Ne felejts el néhány finomságot:

• A fűtőtest nélküli helyiségek (előcsarnok, raktárhelyiség, WC) a szomszédos helyiségek fűtésére szolgálnak. Érdemes figyelembe venni a hangerőt is.

• A konyhában általában sok saját hőforrás van - hűtőszekrény, tűzhely, mikrohullámú sütő stb. A becsült érték általában 20-25% -kal csökken.

Fűtőberendezések

Nyilvánvaló, hogy a fűtési rendszer eszköze nemcsak a hőforrást, hanem a fűtőberendezéseket is tartalmazza. Mely elemeket válasszon gazdaságos lakástulajdonosnak?

Először gondoljuk meg azokat a feltételeket, amelyek mellett a radiátor egy autonóm rendszerben dolgozik.

Az üzemi hőmérséklet általában 50-80 fok között mozog. A működési nyomás nem haladja meg a 2,5 atmoszférát. A hidraulikus rázkódásokat kizárják - hacsak természetesen nem töltik be az áramkört, hirtelen kinyitja a szelepet és meghibásodik.

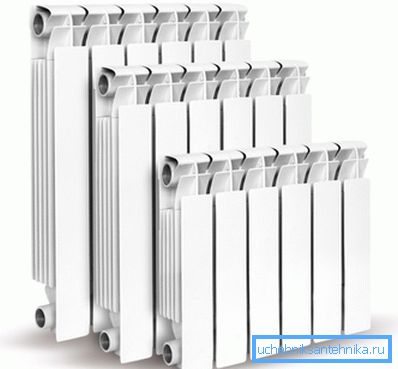

Ha igen, akkor biztonságosan választhat alumínium szekcionált radiátorokat - gyönyörű, olcsó és kiváló hőelvezetéssel.

csövek

Amint azt már megtudtuk, az autonóm körben nem várható nagy nyomás és magas hőmérséklet. Ha igen, mentheti a csöveket: választunk egy olcsó, könnyű és tartós polipropilént.

Mivel ez az anyag nagy hőtágulási együtthatóval rendelkezik, meg kell:

• Válasszon csöveket megerősítéssel. Az alumíniumfólia réteg jelentősen csökkenti a nyúlást fűtött állapotban.

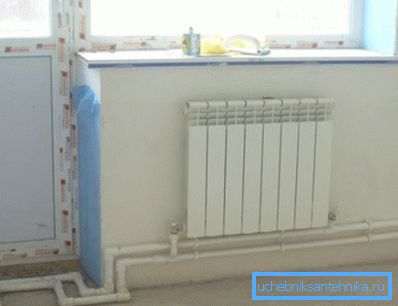

• A kitöltés hosszú egyenes részeinek ellátása kompenzátorokkal - gyűrű vagy U alakú kanyarok.

Hogyan lehet a fűtést polipropilén használatával végrehajtani?

A hegesztett csövekhez szerelvényekhez alacsony hőmérsékletű forrasztó vasat használnak. Az olvadt felületeket a munkahelyzetben rögzítik, és 10 - 40 másodperc után (a mérettől függően) válik az egyiké.

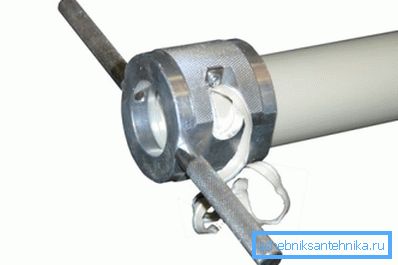

Fontos pont: az alumíniumfóliát a hegesztési területről eltávolítani (borotva). Meggyengíti a kapcsolatot, és a jövőben csőelosztást okozhat.

Milyen csőátmérőket kell választanom?

1. Kis palackozáshoz (legfeljebb 150 m2 alapon) ház - 25 mm külső átmérővel.
2. 20 mm átmérőjű radiátorokhoz való csatlakoztatáshoz.

További elemek

Milyen a zárt típusú fűtési rendszer?

A kazánon, csöveken és elemeken kívül:

• A keringtető szivattyú, amely a hűtőközeget mozgatja.
• Hideg vízzel jumper, hogy a rendszert vízzel töltse.
• Az áramkör alacsonyabb pontjaiban gátakat enged, lehetővé téve a teljes leeresztést.
• Tágulási tartály. Ez kompenzálja a hűtőközeg térfogatának növekedését növekvő hőmérséklet mellett.
• Biztonsági szelep, amely akkor működik, amikor a tartály túl van töltve és a nyomás emelkedik a kiszámított érték felett.
• Nyomásmérő vagy hőmérő a rendszer paramétereinek megfigyelésére.
• Automatikus légtelenítő.

Azonban: a szivattyú, a szellőzőnyílás, a biztonsági szelep és (néha) a tágulási tartály gyakran a kazánházban van felszerelve, hatékonyan átalakítva egy mini kazánházba. Mielőtt vásárolni szeretne, olvassa el a dokumentációt.

Ezenkívül választható is telepíthető:

• Válasszon különálló fűtőberendezéseket és a szelep kontúrvonalát.
• Sump a szivattyú előtt.
• Gázkazánok vagy termosztátok, amelyek szabályozzák a radiátorok hőmérsékletét.
• Az áramkör felső pontjain - további légcsatornák.

elrendezés

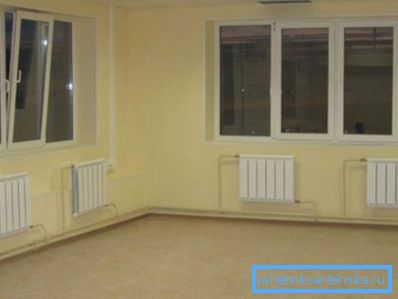

Hogyan lehet a fűtést egy egyemeletes házban elvégezni? A szerző szerint a legjobb megoldás a Leningrád - egycsöves kábelezés a padló peremén, a fő palackozással párhuzamosan működő fűtőtestekkel. Teljesen problémamentes, és megakadályozza, hogy a keringés a túlmelegedés miatt megszakadjon az áramkör bizonyos részében.

Hogyan vezethet fűtést két emeleten?

Két lehetősége van.

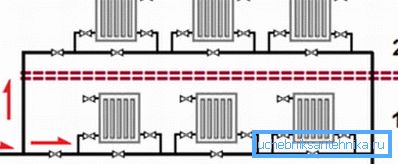

1. Két gyűrű (egy padlónként) egy fojtószeleppel, ami korlátozza a kontúrok rövidebb átjárhatóságát.

1. Kétcsöves rendszer palackozással az első emeleten és a padláson, és összekötve őket fűtőtestekkel.

A radiátorok csatlakoztatása?

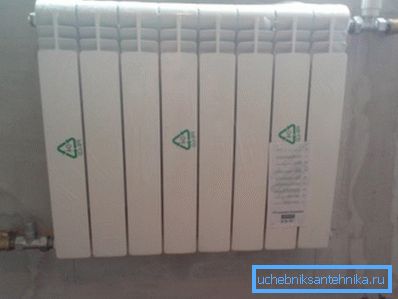

Rövid (legfeljebb 7 szekció) fűtőtestek esetén a hagyományos oldalsó csatlakozás optimális. A hosszabb elemeket átlósan vagy alulról lefelé kell csatlakoztatni.

következtetés

Reméljük, hogy anyagaink segítenek az olvasónak a fűtőkészülékek kiválasztásában és telepítésében. További információ a fűtési rendszerek saját kezűkkel történő beszereléséről a csatolt videóban található.

Sok szerencsét!
