Egycsöves fűtési rendszer: hogyan kell a házat melegíteni

A lakóház tervezésének és építésének egyik legfontosabb szakasza a saját faház fűtése. Ez nem csak a kényelem és kényelem függ a házban, hanem mennyi pénzt költenek a közművekre. A kis területű épületek optimális választéka a természetes keringésű, egycsöves fűtési rendszer, amelynek telepítési szabályait saját maga végzi, és az alábbiakban tárgyaljuk.

faj

Az egycsöves fűtést többféleképpen lehet megtervezni. Egy adott választás az Ön személyes preferenciáitól, valamint az építés tárgyától függ.

Az egycsöves fűtési rendszer minden rendszere azonban a következő tulajdonságokkal rendelkezik:

• ebben a mérnöki hálózatban nincsen megosztás a hűtőfolyadék-ellátó csővezetékekbe és a hűtőfolyadék-kibocsátó víz a radiátorokból;
• minden készülék egy soros rendszerben van csatlakoztatva, és a hűtőfolyadék, amely átmegy a rendszeren, egy gyűrűt ír le;
• Egy zárt, egycsöves fűtési rendszer (zárt körű forró víz cirkulációval) kétcsöves kombinációval kombinálható - ebben az esetben víz szállítható a padlóra és két csatornán keresztül eltávolítható, és a vezetékezést egyenként rendezzük el.

Az építőmérnökök négy fajta egycsöves áramköröket különböztetnek meg, amelyek különböznek a kazán és a radiátorok összekötő vezetékének telepítésénél.

1. Egycsöves fűtési rendszer alsó csőelrendezéssel. Ebben az esetben a hűtőfolyadék vízszintesen elrendezett csöveken keresztül áramlik, és a padlózaton (vagy alatta) helyezkedik el, majd a beépített fűtőpanelre emelkedik. A rendszer előnyei a könnyű hőmérséklet-beállításban és a mérnöki hálózat egyes elemeinek blokkolásában vannak balesetek vagy megelőző karbantartás esetén.

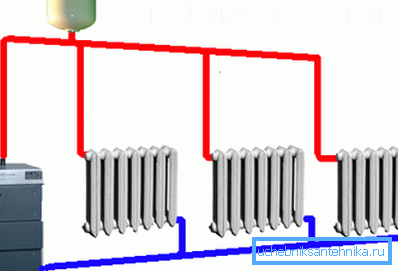

1. Egycsöves fűtési rendszer felső elosztással. Itt a hűtőfolyadék, amely a fűtőtestet hagyja, azonnal felemelkedik a hálózat legmagasabb pontjára, majd vízszintesen elhelyezve a fűtőpanelek fölött elhelyezett csövek segítségével.

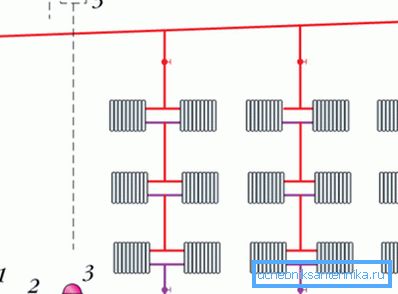

1. Monotube függőleges fűtési rendszer. Különlegessége, hogy a helyiségekben nincsenek vízszintesen lefektetett csövek. Itt a hűtőfolyadék, amely a csúcspontba esik, függőlegesen lefelé folyik, és a helyiségekbe beépített radiátorokon halad át.

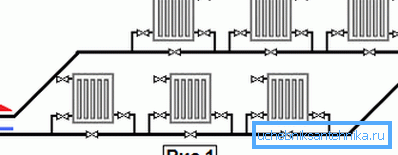

1. A Monotube vízszintes fűtési rendszer alapvetően hasonló az előzőhöz, de itt a csövek vízszintesen vannak elhelyezve. Gyakran ez a rendszer az egyszintes házakban alkalmazható.

A fentebb leírt fajtákon kívül a fűtési rendszer egycsöves rendszere:

• a hűtőközeg természetes keringésével;
• a vízáramlás kényszervezetésével.

Az első esetben a folyadék áramlását a hőmérséklet különbség és ennek megfelelően a sűrűség biztosítja. A radiátorokból kifolyó hűtött víz nyomása a kevésbé sűrű és forró hűtőfolyadékot a csővezeték magasabb pontjaira helyezi át, ahonnan tovább terjed.

Annak érdekében, hogy az ilyen hálózat megfelelően működjön, csövek beszerelésekor 3-4 fokos lejtéssel kell a kazán felé irányítani. És ez nem mindig lehetséges nagyszerű, egyszintes épületekben (több mint 30 méter).

A kényszerű keringetés rendszere továbbá egy szivattyúval van felszerelve, amely a visszatérő (hideg) csővezeték bejáratához van felszerelve a kazánhoz. Ebben az esetben a lejtés kisebb lehet (0,5 és 1 fok között).

Figyelj! A természetes keringésű rendszer előnyben részesítendő, mivel ez jobban illeszkedik - működését nem befolyásolja a villamos energia jelenléte vagy hiánya.

Az áramkimaradás során a víz stagnálása elkerülése érdekében a mérnökök javasolják az úgynevezett gyorsító kollektor telepítését. Ez egy közös függőleges cső, amely felemeli a hűtőfolyadékot a rendszer tetejére - legalább 1,5 m magasságban a radiátorokhoz képest.

felszerelés

A működés elve és elemei

Az egycsöves zárt fűtési rendszer egy gyűrű, amelyben minden alkatrésze megtalálható:

• a kazán, amely a hűtőfolyadékot előre meghatározott hőmérsékletre melegíti;
• csövek, amelyeken keresztül forró vizet szállítanak a radiátorokhoz, és átvezetik a kazánba;
• fűtő panelek;
• tágulási tartály.

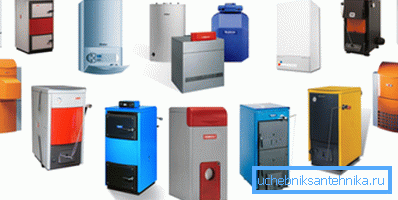

A kazán kiválasztása során figyeljen arra, hogy milyen üzemanyagot használ. A leggazdaságosabb fűtőtestek, ahol a vizet gázzal hevítik. De ehhez a gázvezetéknek szüksége van a webhelyére. Ezenkívül gyakran használnak szilárd vagy folyékony üzemanyagokat, cseppfolyósított palackozott gázokat vagy kombinált egységeket.

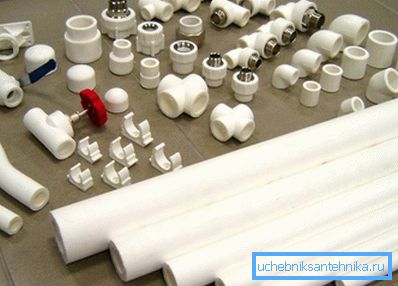

A csövek átmérője a fűtési hálózat hosszától, a ház területén lévő radiátorok típusától, a kazán teljesítményétől stb. Függ. Jelenleg a legkülönbözőbb polimerek legáltalánosabb csővezetékei.

Az egycsöves fűtési rendszer tervezésére szolgáló csövek és radiátorok kiválasztásánál figyelembe kell venni a műszaki paramétereket (szükséges folyadékmennyiség, nyomás, hőmérséklet, csővezetékek átmérője, radiátorok területe stb.), Amelyeket előzetesen meg kell határozni.

A hidraulikus fűtés kiszámítása - az egycsöves rendszer a fő hűtőközeg tápfeszültségének bármely helyével - függetlenül elvégezhető, vagy ezt a munkát szakértőnek bízhatja meg. Az ilyen szolgáltatás ára általában nem túl magas.

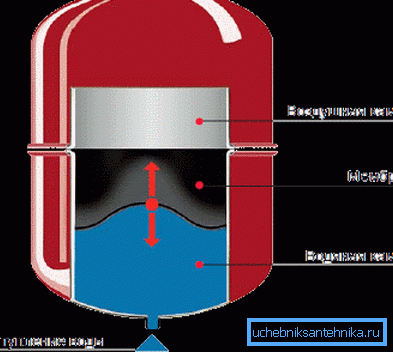

A tágulási tartály szükséges ahhoz, hogy szabályozza a rendszerben lévő folyadék nyomását, és megakadályozza annak megnövekedését. A modern fűtési rendszer egy zárt típusú tágulási tartály használatát jelenti. Két, egymástól elválasztott kamrából áll. Az egyikben nagy nyomású levegőt szivattyúzanak, a második pedig a fűtővezetékekhez csatlakozik.

Figyelj! A zárt típusú bõvítõtartályok nem csak a rendszer tetején helyezkednek el, hanem minden olyan helyszínen is, amely megfelel Önnek, például egy kazánházban vagy egy mosókonyha. Egy másik előnye, hogy a levegő közvetlen érintkezésének hiánya megakadályozza a fűtési rendszer fémrészeinek idő előtti korrózióját.

A fűtőpanelek csatlakoztatásának lehetőségei

A fűtőtestek egycsöves kapcsolási sémája biztosítja a hűtőfolyadék áramlását vagy az úgynevezett bypassok - csőszakaszok kialakítását, amelyeken keresztül a forró víz áramolhat, és elkerülheti a hűtőt.

Az első esetben nem szükséges a folyadék szállítására szolgáló felszedő elrendezése. A kazánból víz áramlik, és minden fűtőtesten keresztül folyik: felülről lefelé, vagy közelről messze. Ugyanakkor a vízhőmérséklet fokozatosan csökken, és a legalacsonyabb (messze) helyiségek gyengén hevíthetők.

Ez a helyzet elkerülhető, ha egy kisebb területű radiátorok a fűtési rendszer elején vannak felszerelve, mint a végén.

A rendszer hátulját helyesen tekintik a vezetékes szelepek és termosztatikus szelepek telepítésének képtelenségére, mivel egy szelep átfedése a rendszer egészének meghibásodását eredményezi.

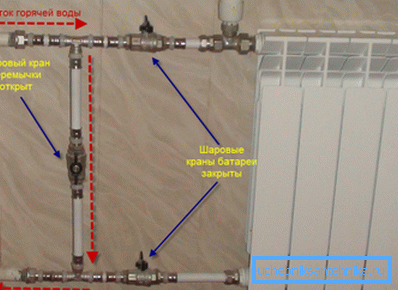

A második esetben a fűtőtest alá egy átmenő csővezeték - egy bypass - van felszerelve, amelynek köszönhetően minden szobában hatékonyabb a fűtés.

Figyelj! Az elkerüléseknek kisebb átmérőjű csövekből kell állniuk, mint a fő csővezetéknél, különben elegendő mennyiségű hűtőközeg nem áramlik a radiátorba.

A fűtési panelen és a bypass csöveken lévő összes vízbeillesztési pontot csapokkal kell ellátni. Ez lehetővé teszi, hogy a fűtési rendszer hőmérsékletét minden szobában külön-külön állítsuk be. Ezenkívül baleset esetén ideiglenesen letilthat egy adott szakaszt és javíthatja vagy kicserélheti azt anélkül, hogy teljesen leállná a fűtést.

Telepítési technológia

Az ismertetett mérnöki hálózat felszerelése csak az egycsöves fűtési rendszer hidraulikus számítása után végezhető el. Attól függ, hogy mely elemeket fogják használni.

A műveletek sorrendje a következő:

1. Előre kiválasztott és előkészített helyen egy fűtőkazán van felszerelve. Az eljárást leíró utasítás az egységhez tartozik. Javasoljuk, hogy ezt a berendezést a szerviz szakembere bízza meg, ahol az eszközt megvásárolta. Biztosítja munkáját.
2. Csővezeték építés alatt áll. Ugyanakkor a fűtőtestek felszerelésének helyén előzetesen fel kell szerelni a pólókat. Ügyeljen arra, hogy az összes cső lejtővel legyen felszerelve, különben a hűtőfolyadék természetes keringése zavart okoz.

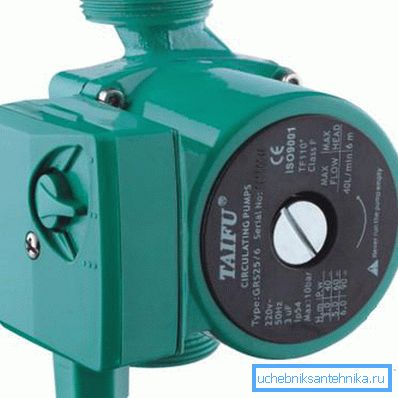

1. A fűtésre kényszerített vízáramlás esetén elektromos szivattyút kell felszerelni. Ne feledje, hogy ez a berendezés vizet pumpál, amelynek h mérséklete nem haladja meg a 60 fokot. Ezért a berendezés végpontjánál kell elhelyezni - a hűtött hűtőfolyadék bejutását a kazánba.
2. Ezután csatlakoztassa a tágulási tartályt. Amint már említettük, zárt tartályt membránnal lehet felszerelni bárhol, és csak a legmagasabb ponton lehet egy nyílt.

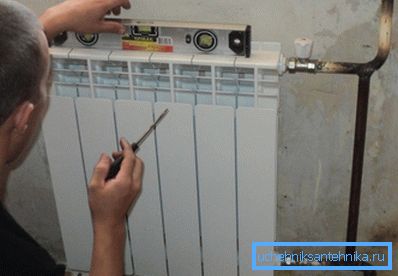

3. Az előző szakasz végén megkezdheti a radiátorok rögzítését. Összekötők segítségével rögzítik a falra. A jelölés és a fúrás előtt ismerkedjen meg a gyártók telepítési javaslataival. Fontos, hogy az előírt távolságokat az épület falától, ablakpárkájától, padlójától és egyéb szerkezeti elemeitől megőrizze.
4. A fűtőpanelek a kiválasztott rendszer alapján kerülnek telepítésre. Ne felejtsük el csatlakoztatni a szelepeket, a termosztátokat, a dugókat, a légtelenítő szelepeket, stb.

1. A hűtőfolyadék öntése előtt sűrített levegővel nyomás alá helyezzük, majd a rendszert vízzel tölti meg, és a működési módokat beállítjuk.

Egycsöves függőleges fűtési rendszer alacsonyabb csőelosztással jobban alkalmazható többszintes magánházak esetén, egy vízszintes - egyszintes házak esetében. De ne feledje, hogy amikor a terület a ház több mint 200 négyzetméter. méter és csőhosszúsága meghaladja a 30 métert, vagy telepítenie kell az erős szivattyúkat, vagy válasszon másik fűtési rendszert.

következtetés

A vízszintes egycsöves fűtési rendszer az egyik leghatékonyabb módja a kis lakások melegítésére. Ha Ön tágas lakások tulajdonosa, akkor ajánlatos bonyolultabb, de hatékony rendszereket választani. Leírása az alábbi videóhoz kapcsolódik.
