Egykörös fűtési rendszer - az eszköz elrendezése és
A lakóépület normálisan nem működhet klímaberendezés nélkül, aminek köszönhetően a szobák kényelmesek az emberek számára. Számos különböző rendszer létezik, de a legegyszerűbb és olcsóbb egykörös fűtési rendszer, amelynek tervezési jellemzőit az alábbiakban ismertetjük.
A rendszer leírása
Alkotóelemek

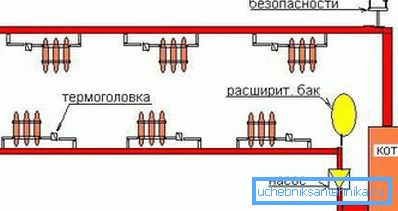

Az egykörös fűtési mód különbözik a többi csővezeték elrendezésétől a használt vonalak számától. Itt egy csövet használnak a hűtőfolyadéknak a radiátorokhoz történő táplálására, és a hűtött folyadékot a kazánba visszük vissza.
Csak feltételes módon két részre oszlik:
- szállítási vonal;
- visszatérési vonal (obratka).
A csővezetékeken kívül a vizsgált fűtési rendszer összetétele a következő elemeket tartalmazza:
| név | leírás |
| üst | A főszereplő. Itt van, hogy az üzemanyag elégetéséből kapott hőenergia átkerül a hűtőközegbe (víz vagy fagyálló). Ezután a folyadék a csövön keresztül belép a hűtőbe, ahol a másodlagos csere történik - a víz hője az elemek falain át kerül a levegőbe és a tárgyak a helyiségben. |
| radiátorok | A fő hőcserélő berendezés. Minden fűtendő helyiségben van felszerelve. Nélkülük lehetetlen lenne hatékony hőcserét szervezni, mivel a csövek területe gyakran nem elegendő a szobák melegítésére. |
| Tágulási tartály | Szükséges a zárt fűtési rendszer nyomásának kompenzálására és a víz tárolására, ami fűtött állapotban növeli a térfogatot. Nyitottak és zártak. Az utóbbiak előnyben részesítendők, mivel megakadályozzák a hűtőfolyadék elpárologtatását, és bárhol telepíthetők a rendszerben (és nem csak a felső részén). |
| megállapítások | Ez magában foglalja az összes többi kis méretű, de nem kevésbé fontos részletet: zárószelepek, hőszelepek, Mayevsky csapok stb. |

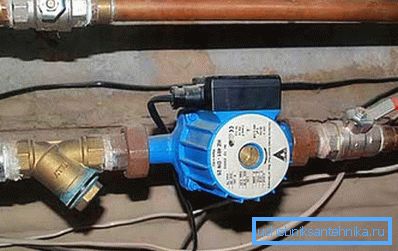

Figyelj! Van egy egycsöves fűtőkör, melynek természetes folyadékkeringése folyik a csöveken és kényszerített. Ez utóbbi esetben a beépített klíma hálózat elengedhetetlen eleme a hűtőfolyadék átvitelére szolgáló keringető szivattyú.
Előnyök és hátrányok
A leírt fűtőkör a következőképpen működik: a fűtött folyadék kevésbé sűrűvé és könnyebbé válik, ezért nehéz hideg vízzel kényszerül a fűtési rendszer felső részére.
Ezután lehűl, a hűtőfolyadék leereszkedik, egyidejűleg átfolyik az összes beépített radiátoron, és a felmelegített hőt a helyiségek levegőjébe adja. Ezért a kazánhoz (vagy a felső emelethez) közelebb elhelyezkedő akkumulátorok jobban melegednek. Ez az egyik legsúlyosabb hiányosság az egykörös fűtésnél.
A hőmérsékletkülönbség kompenzálása érdekében a fűtőtesthez közelebb elhelyezkedő radiátorok kisebb hőcserélővel rendelkeznek, míg a legtávolabb nagyobb számú egyedi szakaszból állnak, ami növeli a teljesítményüket.
Az egykörös fűtési rendszer hatékonyságának növelésére számos lehetőség van:
- Keringtető szivattyú beszerelése. Ebben az esetben a folyadék intenzívebben áramlik a fűtőberendezéseken, és ezáltal növeli az egész klíma hálózat hatékonyságát.
- A radiátorok megfelelő elhelyezése. A hőveszteség csökkentése érdekében javasolt, hogy a kazánhoz legközelebb eső elemeket a legmelegebb helyiségekben - a lehető legkisebb ablakokkal rendelkező helyiségekben - telepítse.
Másrészt az egykörös fűtés még mindig igen népszerű.
Széles körben használják az egyedi konstrukciót, mivel számos előnye van:
- alacsony beszerelési költség - a beszereléshez minimális csöveket és egyéb szerelvényeket kell vásárolni, a szerelőszemélyzet szolgáltatásainak költségei szintén csökkennek;
- esztétikusabb megjelenés - mivel csak egy cső van, könnyebb elrejteni, álcázni vagy betonozni a falba (padló);
- a forró vízáramlás kiválasztásának képessége - ezen vagy más áramkörök kézi vagy automatikus szelepek általi bekötése;
- a csővezetékeknek a belső ajtók alatt történő elhelyezése.
Figyelj! A csővezetékek pontos elrendezése a ház elrendezésétől függ. Olyan helyeket kell kiválasztani, amelyek garantálják a minimális hőveszteséget.
Ne feledje, hogy a természetes folyadékáramlás természetes módon nem szervezhető ilyen esetekben:
- a ház összterülete meghaladja a 200 négyzetmétert;
- a kontúr hossza több mint 30 méter;
- több mint 10 fűtési radiátor csatlakozik egy fűtőkörhöz.
Ebben az esetben még mindig keringető szivattyút kell telepíteni, vagy megvásárolni kell a már felszerelt berendezést.
Hőszámítás
A szobák kényelme nemcsak a tömítés elrendezésétől függ, hanem attól a hőenergiától, amelyet az elemek a helyiség levegőjébe adnak. Ezért, hogy télen ne fagyjon be, meg kell tennie a helyes hőszámítást. Ezt egyébként az aktuális SNiP utasításai is jelzik.
A helyes számításnak köszönhetően választhat:
- a szükséges hatalom kazánja - a gyenge nem tudja megmelegíteni a házat, az erőteljes akarat hiába éget drága energiaforrásokat;
- a szükséges terület radiátorai - ez jelentősen csökkenti a vásárlás költségeit.
A számításokat külön-külön (speciális számítógépes program segítségével) lehet elvégezni, vagy vegye fel a kapcsolatot egy szakemberrel. A második lehetőség drágább, de biztos lehet benne a megadott adatok helyességét illetően.

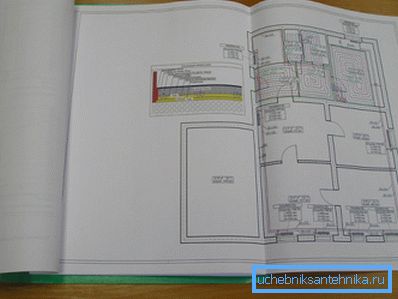

Ezenkívül a szervezet mérnökei elkészítik a fűtési körök tervét, amelyet házának (lakás) tervezett terve alapján készítettek. Ez nagyban megkönnyíti a telepítést és segít a megfelelő mennyiségű anyag megvásárlásában.
Az egykörös áramkörök fajtái

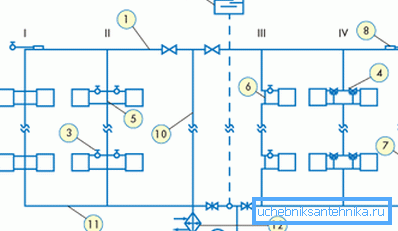

Függőleges vezetékrendszer
Ebben az esetben a kazán által felmelegített hőhordozó a függőlegesen szerelt fülke mentén a fűtési hálózat legmagasabb pontjára emelkedik (a tetőtérbe vagy a felső padló alatti mennyezetig), ahonnan ezután leáramlik, és a ház minden emeletén található elemeket fűtik.
A függőleges fűtőkörök kialakításának és működésének jellemzői a következők:
- a hűtőfolyadék mozgása természetes módon, elektromos berendezés használata nélkül biztosítható;
- minden csőszakaszt kissé előfeszítsen a kazán felé a vízkeringés intenzitásának növelése és a légdugók kialakulása elkerülése érdekében;
- a csöveket nehezen lehet elrejteni a falakon, mert ebben az esetben aligha tarthatja a lejtőt;
- a rendszer teljesen autonóm módon működik, így akár vészhelyzeti áramkimaradás esetén sem maradhat hő nélkül.

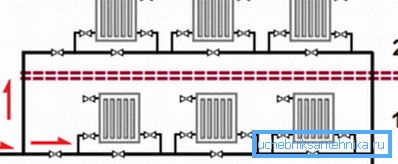

Vízszintes vezetékrendszerrel

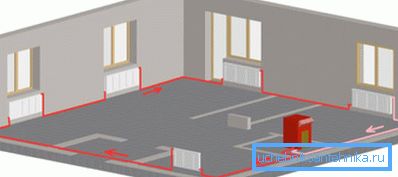

Itt a függőleges emelő nincs felszerelve. A fő csővezeték a padlón vagy annak alján halad. Ha úgy dönt, hogy eltakarja a csöveket a betonhabarcsban, gondoskodjon a hőszigetelésről, különben nem kerülheti el a jelentős hőveszteséget.
Ezenkívül kívánatos ebben az esetben megfigyelni a torzítást:
- először is, a fűtési hálózat képes lesz (bár kevésbé hatékonyan működni) áramkimaradás esetén;
- másodszor, amikor a csöveket folyadékkal tölti, elkerülheti a légcsövek kialakulását.
A radiátorok csatlakoztatásának módjai
Itt nem vesszük figyelembe az egyes elemek tervezési és elhelyezési lehetőségeit csövek (alsó, oldalsó, és így tovább). Csak az eyeliner csöveken kell. Az összes opcióval rendelkező dokkoló radiátorokat a táblázat tartalmazza.
| kilátás | leírás |

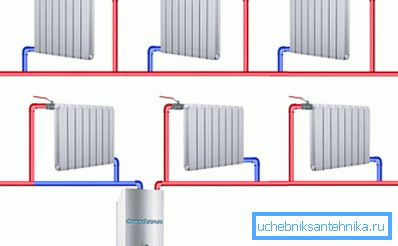

| Áramlás | Ebben az esetben a fűtőkör csatlakoztatva van az akkumulátor bemenetéhez és kimenetéhez. A rendszerbe beépített minden radiátoron át folyik a víz, mivel egyszerűen nincs más út, így nem lehet a fűtőkészülékek munkájának intenzitását beállítani. Ezenkívül a fűtőberendezések szivárgása esetén a fűtési rendszert teljesen le kell állítani, és le kell engedni a hűtőfolyadékot. |
| Switching | Itt az akkumulátor bemenete és kimenete szintén a csővezeték áthidaló szakaszához (az úgynevezett bypasshoz) csatlakozik. Szükség van egy olyan alkatrészre, amelynek átmérője valamivel kisebb, mint a fő tápfeszültség. Az akkumulátorba belépő víz két részre oszlik: az akkumulátorba és a bypassba. A termikus szelep felszerelésével a bemeneten, valamint a kimeneten és a bypass szelepeken egyszerűen beállíthatja a helyiség hőmérsékletét, és az általános fűtés működésének megállítása nélkül cserélheti az elemeket. |
Egykörös fűtési rendszer telepítése
Az egy csővezetékkel rendelkező éghajlati hálózat kialakítása a következő sorrendben történik:

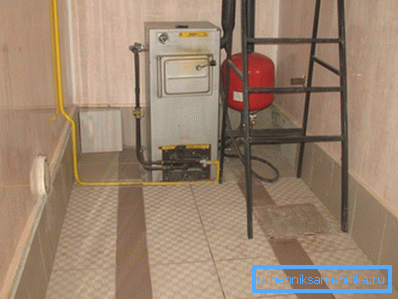

- A kazán fel van szerelve. Nyilvánvaló okokból a rendszer legalacsonyabb pontjára kell felszerelni. Minél nagyobb a magasságkülönbség a radiátor és a fűtés között, annál jobb a hőcsere a rendszerben.
Ha nincs lehetősége arra, hogy az egységet az alagsorba telepítse, egy gödörrel kell felszerelni, betonból és kerámia burkolattal.
Figyelj! Ha úgy dönt, hogy egy rendszert kényszerített forgalomba hoz, akkor nem hajthat végre ilyen trükköket. Azonban, ha a fűtést a fent leírt módon helyezzük el, a fűtési rendszert jobban függetlenítjük a közüzemi hálózatoktól.
- Szerelt radiátorok. Itt szigorúan be kell tartani a vízszintes és a függőleges helyzetet, egyébként az ásványi lerakódások felhalmozódnak az elemekbe, amelyek előbb-utóbb elzárják az összes csatornát. Emiatt meg kell tisztítani vagy megváltoztatni az eszközöket.
Azt is meg kell tartani a távolságot az akkumulátor és az épület szerkezeti elemei között. Az akkumulátor akasztási technológiájának megsértése miatt a levegő rosszul áramlik körülötte. Ez hátrányosan befolyásolhatja az eszköz teljesítményét.
- Csővezeték telepítése. Itt kell döntenie a csövek anyagáról. A polimer részek legelterjedtebb klímahálózata azonban, ha a rendszer egy része szilárd tüzelőanyag-kazán, jobb az acél előnyben részesítése. A fenti egység felmelegíti a hűtőfolyadékot 95 Celsius fok fölé, ami nagyon káros a műanyag csöveknél.
- További elemek telepítése. Elektromos szivattyúk, szabályozó és szabályozó berendezések, tágulási tartály, légszelepek stb.

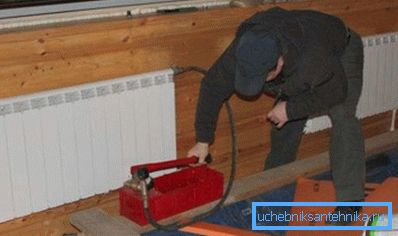

- A munka utolsó szakasza - nyomáspróbálás. Megvalósítása érdekében jobb, ha egy szakképzett munkatársat speciális pneumatikus eszközzel hívnak meg.
következtetés
Az egykörös fűtési rendszer olcsó és hatékony módja annak, hogy a kis házak és lakások számára hőt biztosítson. Ha azonban van egy penthouse vagy hatalmas ingatlan a városon kívül, akkor jobb, ha más lehetőségeket is választhat.
Megtanulhat róluk, ha elolvassa ezt az anyagot.
