Függőleges radiátorok - típusok, számítás és csatlakozás

Azonnal meg kell mondani, hogy a függőleges radiátorokat nem csupán fűtőkészülékekként, hanem díszítő dekorációként is használják a helyiségben - valami, mint az eredeti kiegészítés a belső térben. A beszéd ebben az esetben a vízmelegítésről szól, ezért érdeklődünk a bimetál vagy alumínium csöves és panel típusú készülékek iránt, valamint azok működési jellemzőiről.

Ezenkívül felhívjuk a figyelmet az ilyen fűtőkészülékek beépítésének bizonyos árnyalataira, és ezen kívül bemutatjuk a videót ebben a cikkben.

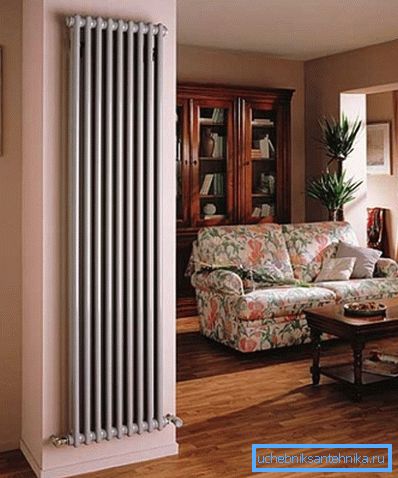

Függőleges radiátorok

Ha függőleges, nem standard hosszú fűtőtesteket szeretne használni beltérben (akár 1800 mm magasságig), akkor meg kell értenie, hogy nem telepíthető az ablakok alatt.

Ennek következtében további hőszigetelést veszít, mivel az ablak előtti meleg levegőáramlás megszünteti az üvegből érkező hideg áramlást. De ugyanaz a helyzet a padlófűtéssel, tehát nem kritikus.

faj

  Megjegyzés. Valójában a vízmelegítő rendszer bármely radiátorja függőleges, mivel működésük ilyen helyzetben történik. Különböző fémekből készülhetnek, és ez valójában a súlyuk és az áruk függvénye. Ezenkívül közvetlenül befolyásolhatja a hőátadás hatékonyságát.

• A sárgaréz függőleges radiátorok a csőszerű (oszlopos) metszet kategóriájába tartoznak, vagyis egy rész általában két függőleges csőből vagy oszlopból áll, és ezeknek a szakaszoknak a számát saját belátása szerint tárcsázhatja.

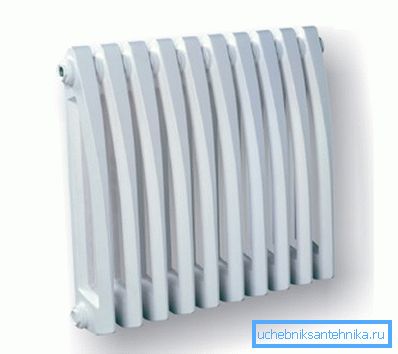

A öntöttvas különösen jó a központosított fűtési rendszerekben, mert hosszú ideig hevíti a vastagságát, de sokáig tartja a hőt, ami nagyon kényelmes az esetleges hűtőfolyadék szállításához. A sárgaréz eszközök két nagy hátránnyal rendelkeznek - ez nagy mennyiségű (az autonóm rendszerek esetében túl drága, a központosítottnál szinte észrevétlen) és nagy tömeg.

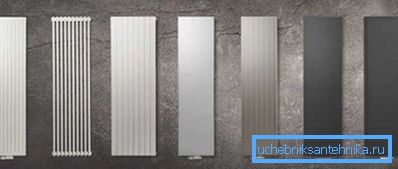

• Jelenleg nagyon gyakran használnak acélmelegítőket, de csak a panel típusától függenek, a konvekciós elvnek megfelelően működnek - nem csőszerű acélmodelleket gyártanak, bár egymástól függetlenül, rozsdamentes kivitelben készülhetnek. A nagyszámú méret, a kis súly, a viszonylag alacsony költség és a vonzó formatervezés miatt nagyon gyakran megszerezhetők, bár a legtöbb esetben csak autonóm fűtési rendszerekre vonatkozik.

Az ilyen fűtőberendezések fő hátránya a korrózióra való hajlamuk, ezért az utasítások nem javasolják, hogy azokat központosított fűtéssel ellátott rendszerekben használják, mivel a nagy nyomás miatt a szivárgás könnyen megtörténhet.

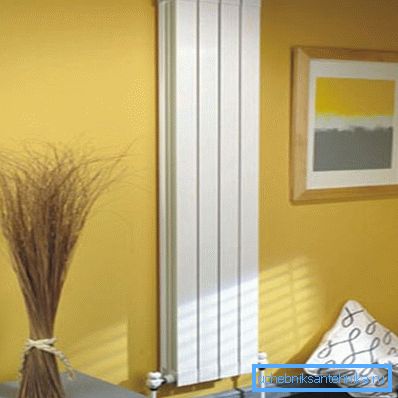

• Az alumínium modellek legfőbb előnye a legmagasabb hőelvezetés és a legkisebb súly az összes ilyen típusú fűtőtest között, de az előnyök közül természetesen számos hátrány van. Először is, nincs értelme telepíteni a csőszerű alumínium függőleges radiátorokat központosított fűtési rendszerekben még alacsony emelkedésű épületekben is, ahol a működési nyomás nem túl magas, mivel egy speciális korróziógátló szert hozzá kell adni a hűtőfolyadékhoz, és ez csak autonóm rendszerekben lehetséges. Ráadásul az ilyen elemek költsége meglehetősen magas, de ezek a hátrányok több mint kompenzálják a termék kiváló kialakítását.

• A megjelenésnél az alumínium és a kétfémes modellek nagyon hasonlóak, ráadásul az egyik, a másik pedig csőszerű típusú hűtőközeg-keringés, bár az ilyen elemek műszaki jellemzői nagyon különbözőek egymástól.

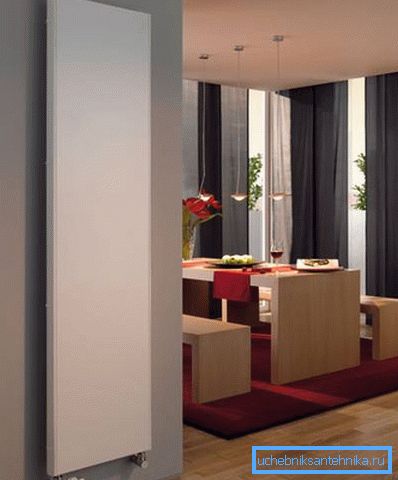

Így a bimetál szerkezet egy csőszerű tartály, amelyben az acél belülről van, és az alumínium kívül van, ezért az acél miatt a fűtési rendszerekben a legnagyobb nyomásnak ellenáll, és az alumíniumnak köszönhetően jelentősen megemelkedik a hőátadás.

A vízvezeték-piacon valószínűleg ezek a modellek a legkeresettebbek, mivel mind az autonóm, mind a központi fűtési rendszerekbe telepíthetők (ezek a fűtőkészülékek szétszerelhetők is).

Tükör és lapos radiátorok

Az ilyen modellek, mint a felső fotó, általában kis függőleges függőleges fűtőtestek, amelyek kiválóan kiegészítik a helyiség belsejét, ugyanakkor melegítik.

Talán a dekoratív előnyök miatt ezek a legszebb modellek, bár méretükben elsősorban más fűtőberendezéseknek felelnek meg, ezért annyi helyet foglalnak el, amennyit csak akar.

Az ilyen radiátorok csőszerű vízkeringtető rendszerrel és kiváló hőátadással rendelkeznek - például az ECA termékek táblázatai között.

ECA panel sima

ECA panel tükör

Számítás és kapcsolat

Mielőtt a fűtőberendezéseket összekapcsolná az áramkörrel, számszerűen számolni kell az egységek számát, vagy csak egy egység teljesítményét a lakóegység térfogatának vagy kvadratúrájának megfelelően, ahol a telepítés megtörténik.

Tegyük fel, hogy a bimetallikus függőleges fűtőtesteket szereljük fel, akkor meg kell vizsgálnunk a kísérő dokumentumok egyik szakaszának erejét, de például 185W-ot veszünk, ezek a Mirado paraméterek.

A legfeljebb 2,7 m-es mennyezetű és legalább 0,6 m-es falvastagságú helyiségek esetében az S * 100 / P képletet használják, ahol S a helyiség területe, P egy szakasz hatékonysága, 100 pedig a m². Ha 30 méteres szobát veszünk², átlagos K_{szakaszok száma}= S * 100 / P = 30 * 100/185 = 16,2, de a biztonság kedvéért természetesen jobb, ha 17 szekciót használunk.

Az ilyen számításokat azonban a szoba térfogata is megteheti, különösen akkor, ha magas mennyezetek vagy olyan panel radiátorok használhatók, amelyek nem szétszedhetők szakaszokba.

A P = V * 41 képletet használja,

• ahol P a fűtő teljes teljesítménye,
• V a szoba térfogata
• és 41 a w mértéke a m fűtéshez³

Ugyanazt a helyiséget készítjük, de 3m-es mennyezettel, ezért V = 30 * 3 = 90m³. Ezért P = V * 41 = 90 * 41 = 3690-3,69 kW - ez egy vagy több fűtőtest teljes teljesítménye egy ilyen helyiségben.

Ha a fűtőkör már be van szerelve, elég egyszerű csatlakoztatni a magas fűtőtestet a saját kezűleg, különösen, mivel általában alulról vagy alsó oldaláról van kapcsolata.

Nagyon fontos, hogy helyesen rögzítse, és nem volt ferde, és a bejáratok pontosan megfeleltek az áramköri szerelvények helyének, így nagyon fontos a záróelemek rögzítési pontjainak helyes megjelölése. Minden fűtőberendezésnek szelepekkel és szerelvényekkel (csapokkal) kell rendelkeznie a beömlő és a kifolyónyíláson, hogy autonóm módon szétszerelhető legyen.

következtetés

Nem minden szobában van szükség mindig ugyanazon a levegő hőmérsékletre, ezért a függőleges radiátorok egymástól függetlenül történő szabályozása különböző típusú termosztátokat használ. Az ilyen eszköz működésének lényege, hogy beállítja a szükséges hőmérsékletet, amikor elérte a szelepet, és amikor leesik, akkor a járat ismét megnyílik.
